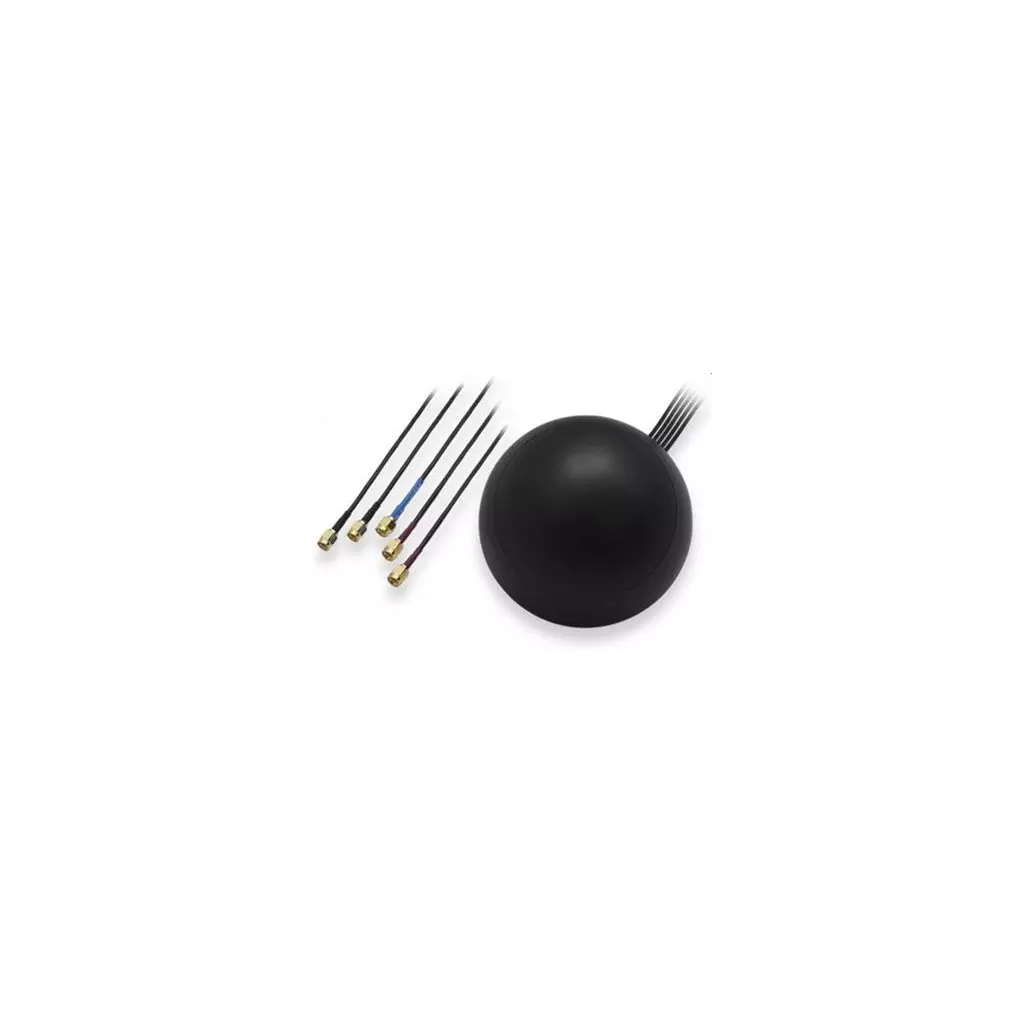

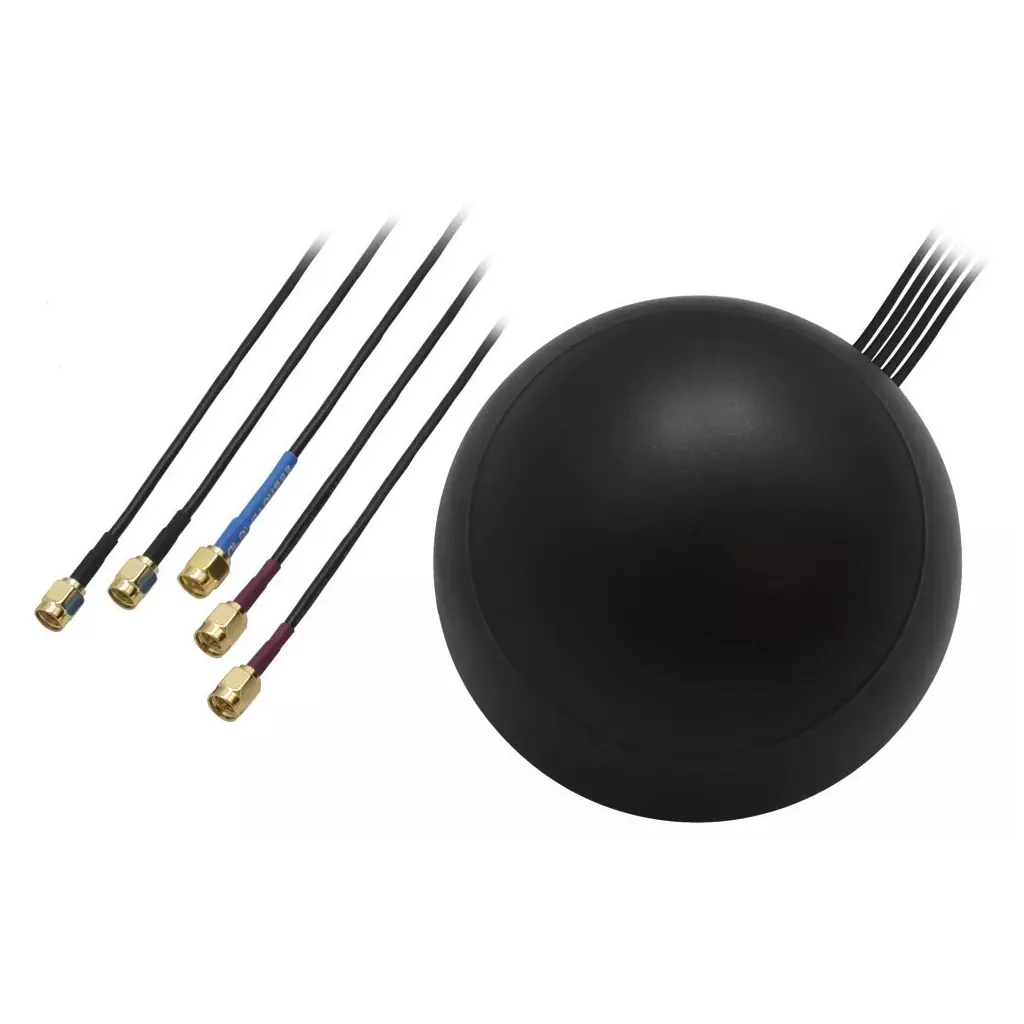

Teltonika COMBO MIMO MOBILE/GNSS/WIFI ROOF SMA ANTENNA

TTeltonika COMBO MIMO MOBILE/GNSS/WIFI ROOF SMA anténa - PR1KCO28

Kombo anténa s celkem pěti kabely v délce 3m, které jsou zakončeny konektory 3x SMA Male a 2x RSMA Male.

Celek je složený ze 3 antén zabudovaných v jednom pouzdře. Anténa pro GNSS se ziskem 28dB v pásmu 1575.42-1610 MHz je zakončena jedním konektorem SMA Male. Anténa pro LTE pásma 698-960 MHz a 1710 - 2690 MHz je zakončena dvěma SMA konektory a disponuje ziskem 3dBi. Poslední částí je anténa pro běžná bezdrátová pásma 2400-2483.5 MHz a 4900-5825 MHz se ziskem 2dBi a je ukončena dvěma RSMA konektory.

Teltonika PR1KC640 je určena pro jednotky:

• RUT: 200, 240, 241, 260, 360, 901, 906, 950, 951, 955, 956, X09, X10, X11, X12, X14, XR1.

Vlastnosti

• Způsob montáže: šroub.
• Rozměry pouzdra: 110 x 55 mm.
• Kabel: 5x RG174, 3000 mm.

Teltonika 003R-00253

Střešní kombo jednotka skládající se ze tří zabudovaných antén. Anténa pro GNSS se ziskem 28 dB pracuje v pásmu 1575,42 - 1610 MHz a disponuje konektorem SMA. MIMO LTE anténa se ziskem 3 dBi pracuje v pásmech 698 - 960 MHz a 1710 - 2690 MHz a je zakončena dvěma konektory SMA. Poslední částí je MIMO Wi-Fi anténa se ziskem 2 dBi, která pracuje v pásmech 2400 - 2483,5 MHz a 4900 - 5825 MHz a je zakončena dvěma RP-SMA konektory. Jednotka tak disponuje celkem pěti kabely, každý o délce 3 metry. Celá kombo anténa se připevňuje pomocí šroubu a je voděodolná dle IP67.

ZÁKLADNÍ SPECIFIKACE

Polarizace: GNSS: RHCP LTE: lineární Wi-Fi: lineární

Frekvenční pásma: GNSS: 1575,42 x 1610 MHz LTE: 698 - 960 MHz, 1710 - 2690 MHz Wi-Fi: 2400 - 2483,5 MHz, 4900 - 5825 MHz

Zisk: GNSS: 28 dB LTE: 3 dBi Wi-Fi: 2 dBi

Konektory: 3 x SMA (M), 2 x RP SMA (M)

Rozměry: 110 x 110 x 55 mm

Kombo anténa s celkem pěti kabely v délce 3m, které jsou zakončeny konektory 3x SMA Male a 2x RSMA Male.

Celek je složený ze 3 antén zabudovaných v jednom pouzdře. Anténa pro GNSS se ziskem 28dB v pásmu 1575.42-1610 MHz je zakončena jedním konektorem SMA Male. Anténa pro LTE pásma 698-960 MHz a 1710 - 2690 MHz je zakončena dvěma SMA konektory a disponuje ziskem 3dBi. Poslední částí je anténa pro běžná bezdrátová pásma 2400-2483.5 MHz a 4900-5825 MHz se ziskem 2dBi a je ukončena dvěma RSMA konektory.

Teltonika PR1KCO28 je směrová anténa MIMO s maximální úrovní zisku 28 dBi. Pracuje ve více frekvenčních pásmech: 1,57542-1,61 GHz, 0,698-0,96 GHz, 1,71-2,69 GHz, 2,4-2,4835 GHz a 4,9-5,825 GHz, což zajišťuje širokou kompatibilitu s různými komunikačními standardy. Anténa je navržena s lineární polarizací a impedancí 50 Ω. Obsahuje konektor SMA se samčím pohlavím. Tento model se může pochlubit poměrem napěťových stojatých vln (VSWR) 2/2,5/3, což svědčí o efektivním výkonu s minimálním odrazem signálu. Pracuje se spotřebou 15 mA a vyžaduje vstupní napětí 3-5 V. Fyzické rozměry antény zahrnují výšku 55 mm a průměr 11 cm, celková hmotnost činí 550 g. Model Teltonika PR1KCO28 je vhodný pro zlepšení příjmu a přenosu signálu v řadě aplikací a poskytuje robustní řešení připojení tam, kde je zapotřebí vysoký zisk a směrové řízení signálu.

Kombinovaná střešní anténa od výrobce Teltonika integruje tři antény do jedné - pro LTE, Wi-Fi a GNSS. S délkou kabelu 3 metry a konektory 3x SMA male a 2x RSMA male nabízí snadnou instalaci. Určena pro venkovní použití na střechu, zajišťuje robustní konektivitu. Stupeň krytí IP67 zajišťuje vysokou odolnost vůči prachu a vodě, což garantuje dlouhou životnost a spolehlivý provoz i v náročných podmínkách.

Wi-Fi anténa

• Frekvenční rozsah: 2350 - 2500 MHz
• Konektor: 2x RSMA male
• 2x2 MIMO
• Zisk: 2 dBi

LTE anténa

• Frekvenční rozsah: 698 - 960 a 1710 - 2690 MHz
• Konektor: 2x SMA male
• 2x2 MIMO
• Zisk: 3 dBi

GNSS anténa

• Frekvenční rozsah: 1575 - 1610 MHz
• Konektor: SMA male
• LNA zisk: 28 dBi
