Rozvodný panel Acar je vybavený 8 zásuvkami s ochranným kolíkem, přepěťovou ochranou a držákem do 19".  Kabel je v délce 3 metrů. Parametry: Jmenovité napětí: 230 V Kmitočet: 50 Hz Jmenovitý proud: IN = 10 A Jištění 2 pojistky: 10 A/250 V Svodový proud: méně než 0.5 mA Doba zpožděn: méně než 25 ns Maximální trvalé pracovní napětí přepěťového systému: UC 250V 50 Hz Ochranná úroveň UP přepěťového systému: 1,3 kV(L/N) Jmenovitý proud iN: 2,5 kA (L/N) - 8/20 µs Maximální impulsní svodový proud: MAX 6,5kA (L/N) - 8/20µs Útlum elektormagnetického rušení: 55dB Systém přepěťové ochrany systém: 2P+Z Materiál zásuvkového pole samozhášivý plast Počet síťových zásuvek: 8 zásuvek s ochranným kolíkem 10 A / 250 V Barva: černá Rozměry: 445 × 54 × 55 mm Hmotnost: 0,48 kg

19" rozvodný panel ACAR 8x230V, ČSN, vypínač, indikátor napětí, přepěťová ochrana, kabel 3m, 1,5U

Technické informace
Jmenovité napětí:	230 V
Kmitočet:	50Hz
Jmenovitý proud:	?IN = 10 A
Jistič:	1 automatický jistič se zpožděnou reakcí 10A/250V
Svodový proud:	<0.5 mA
Doba zpoždění:	<25ns
Maximální trvalé napětí přepěťového systému:	UC 250V 50Hz
Ochranná úroveň UP přepěťového systému:	?1,3kV(L/N)
Jmenovitý vybíjecí proud iN :	2kA (L/N) - 8/20µs
Maximální svodový proud iMAX:	6,5kA (L/N) - 8/20µs
Systém přepěťové ochrany:	ochranné kolíky spojené s ochranným vodičem (system 2P+Z)
Materiál zásuvkového pole:	samozhášecí plast
Počet síťových zásuvek:	8 zásuvek s ochranným kolíkem 10A/250V
Rozměry:	445 × 54 × 55 mm
Hmotnost:	0,48 kg

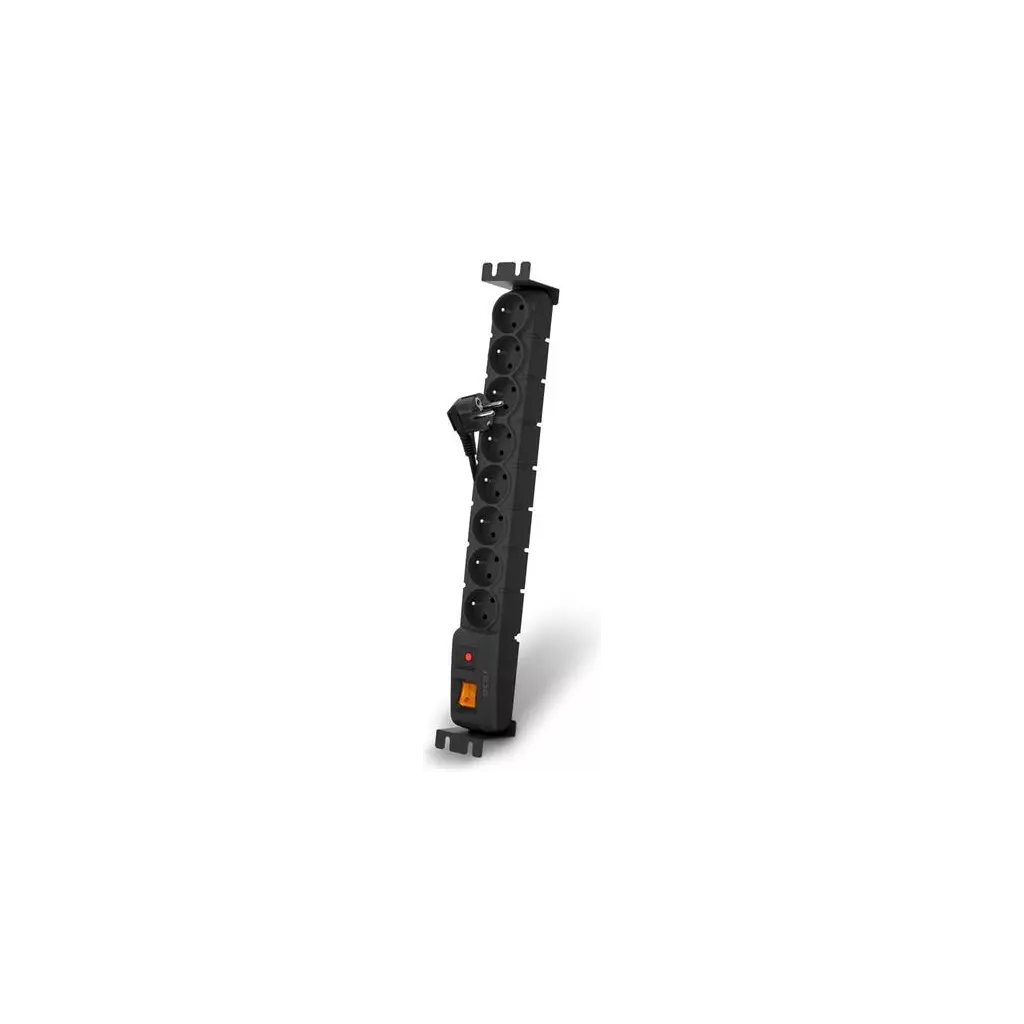

Acar S8 FA RACK je profesionální zařízení z rodiny produktů Acar S8, určený pro instalaci do 19 palcových rackových skříní. Je vybaven osmi zásuvkami chráněnými proti přepětí, které ve většině případů jsou v dostatečném počtu pro napájení všech zařízení namontovaných v 19" rozvaděčové skříni. Použité vysokofrekvenční filtry proti rušení podstatně zvyšuje bezpečnost připojených zařízení. Přístroj má také indikátor správné funkce přepěťové ochrany, je vyroben z odolného a tuhého samozhášecího plastu, splňuje všechny požadavky na zařízení pro profesionální použití. Vlastnosti *8 zásuvek s ochranným kolíkem *Integrovaný plechový držák pro montáž do 19" skříně *Signalizace správné funkce zařízení *EMI/RFI integrovaný filtr proti rušení *Podsvícený síťový vypínač *Signalizace napájení *Automatická pojistka s časovým zpožděním *Dětská pojistka na každé zásuvce *Samozhášecí plastové pouzdro *Ergonomický design *Černá barva *Délka 3m Technické parametry *Max. zátěž: 2300 W *Jmenovité napětí: 230 V *Jmenovitá frekvence: 50 Hz *Max. proudová zátěž: 10 A max. *Doba odezvy: <25 ns *Ochranná úroveň: Up 1,3 kV (L/N) *Nominální vybíjecí proud v 2kA (L / N) - 8 / 20µs *Maximální vybíjecí proud Imax 6,5kA (L / N) - 8 / 20µs *Jištění: 1 automatická pojistka, pomalá, 10A/250V *RFI/EMI útlum: <= 35dB *Pouzdro: samozhášecí plast *Rozměry: 445x54x55 mm *Hmotnost: 730g PŘÍSTROJ MUSÍ BÝT PŘIPOJEN VÝHRADNĚ K ZÁSUVKÁM S OCHRANNÝM KOLÍKEM (UZEMŇUJÍCÍM). POZOR! Technické údaje definují maximální hodnoty přepětí, proti kterým zařízení chrání.

ACAR AXON-8-230

19" rozvodný panel 8x 230V, zásuvky dle ČSN, přepěťová ochrana, vypínač 230/10A, 3m přívod. Tento produkt je totožný s produktem, který je prodáván pod značkou Solarix 80593012. Integrovaná indikace přítomnosti síťového napětí. Včetně odnímatelných montážních úchytů.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:

Jmenovité napětí: 230V Kmitočet: 50Hz Jmenovitý proud: 10 A Jistič: 1 automatický jistič se zpožděnou reakcí 10A/250V Svodový proud: <0.5 mA Doba zpoždění: <25ns Maximální trvalé napětí přepěťového systému: UC 250V 50Hz Ochranná úroveň UP přepěťového systému: 1,3kV(L/N) Jmenovitý vybíjecí proud iN: 2kA (L/N) - 8/20µs Maximální svodový proud iMAX: 6,5kA (L/N) - 8/20µs Přepěťové ochrana: ochranné kolíky spojené s ochranným vodičem (system 2P+Z)

Mechanické vlastnosti:

Materiál zásuvkového pole: samozhášecí plast Počet síťových zásuvek: 8 zásuvek s ochranným kolíkem 10A/250V Délka kabelu: 3 m Rozměry: 445 × 54 × 55 mm Hmotnost: 0,48 kg

Acar S8 FA Rack 3m kabel, 8 zásuvek, přepěťová ochrana, do racku, černá Acar S8 FA RACK je profesionální zařízení z rodiny produktů Acar S8, určený pro instalaci do 19 palcových rackových skříní. Je vybaven osmi zásuvkami chráněnými proti přepětí, které ve většině případů jsou v dostatečném počtu pro napájení všech zařízení namontovaných v 19 " rozvaděčové skříňi. Použité vysokofrekvenční filtry proti rušení podstatně zvyšuje bezpečnost připojených zařízení. Přístroj má také indikátor správné funkce přepěťové ochrany, je vyroben z odolného a tuhého samozhášecího plastu, splňuje všechny požadavky na zařízení pro profesionální použití. Vlastnosti: 8 zásuvek s ochranným kolíkem Integrovaný plechový držák pro montáž do 19" skříně Signalizace správné funkce zařízení EMI/RFI integrovaný filtr proti rušení Podsvícený síťový vypínač Signalizace napájení Automatická pojistka s časovým zpožděním Dětská pojistka na každé zásuvce Samozhášecí plastové pouzdro Ergonomický design Černá barva Délka 3m Parametry: Max. zátěž 2 300 W Jmenovité napětí 230 V Jmenovitá frekvence 50 Hz Max. proudová zátěž 10 A max. Doba odezvy <25 ns Ochranná úroveň Up 1,3 kV (L/N) Nominální vybíjecí proud v 2kA (L / N) - 8 / 20µs Maximální vybíjecí proud Imax 6,5kA (L / N) - 8 / 20µs Jištění 1 automatická pojistka, pomalá, 10A/250V RFI/EMI útlum <= 35dB Pouzdro samozhášecí plast Rozměry 445x54x55mm Hmotnost 730g PŘÍSTROJ MUSÍ BÝT PŘIPOJEN VÝHRADNĚ K ZÁSUVKÁM S OCHRANNÝM KOLÍKEM (UZEMŇUJÍCÍM) POZOR! Technické údaje definují maximální hodnoty přepětí, proti kterým zařízení chrání

Napájecí lišta do racku ACAR-S8-FA 19" panel 1U, 8 zásuvek, vypínač, 3m
Přepěťová ochrana Acar S8 FA 3m černá včetně držáků do 19" lišt. ACAR S8 FA je vybaven novým a velmi spolehlivým filtračním obvodem, který odstraňuje elektromagnetická rušení a dokonale chrání všechna zařízení, která jsou do něj připojena. Tento model je dodáván včetně odnímatelných montážních úchytů, které umožňují instalaci této přepěťové ochrany do 19" rámu stojanových i nástěnných rozvaděčů. Výška těchto montážních úchytů v 19" rámu je 1,5U; délka přívodního kabelu je 3m. ACAR S8 FA je rovněž vybaven podsvíceným vypínačem, automatický jističěm a umožňuje až čtyři možné varianty složení přívodního kabelu. Moderní provedení, konstrukce z vysoce kvalitního a nehořlavého plastu (podle ČSN IEC 60884-1 a ČSN EN 61058-1), rychlé varistory spolu s nízkou cenou zaručují u této přepěťové ochrany nejlepší volbu pro všechny možné použití nejen v oblasti strukturované kabeláže. Speciální verze napájecích panelů pro montáž do 19" rámu chrání proti přepětí. Panely jsou osazeny filtrem pro ochranu všech komponentů instalovaných v rozvaděči. Jednotka je dodávána s montážními deskami nebo montážní vanou, která umožňuje nainstalovat zařízení jako modul do 19" roviny. Panely jsou nabízeny ve variantách s 5 nebo 8 zásuvkami. Délka napájecího kabelu u obou panelů je 3 m. Držáky, popřípadě vana pro uchycení rozvodného panelu, do 19" vertikálních lišt jsou součástí dodávky. Pět nebo osm síťových zásuvek natočených o 45° se zvýšenou účinností a uzemňovacím kolíkem. Rychlé pojistky, které jistí jak fázový, tak i nulový přívod před přetížením a lokálními zkraty. Zabudovaný filtr tlumí harmonické kmity radioelektrických poruch. Varistor s časem odezvy kratším než 25 ns umožňuje absorpci přepěťových pulsů do 140 J. Podsvětlený vypínač umožňuje odpojení napětí ode všech odběrových míst přístroje ACAR a současně opticky signalizuje přítomnost napětí v zásuvkách. Parametry:Barva: černá Velikost [?] : 1U Jmenovité napětí: 230 V Kmitočet: 50Hz Jmenovitý proud: ∑IN = 10 A Jistič: 1 automatický jistič se zpožděnou reakcí 10A/250V Svodový proud: <0.5 mA Doba zpoždění: <25ns Maximální trvalé napětí přepěťového systému: UC 250V 50Hz Ochranná úroveň UP přepěťového systému: ≤1,3kV(L/N) Jmenovitý vybíjecí proud iN : 2kA (L/N) - 8/20µs Maximální svodový proud iMAX: 6,5kA (L/N) - 8/20µs Systém přepěťové ochrany: ochranné kolíky spojené s ochranným vodičem (system 2P+Z) Materiál zásuvkového pole: samozhášecí plast Počet síťových zásuvek: 8 zásuvek s ochranným kolíkem 10A/250V Rozměry: 445 × 54 × 55 mm Hmotnost: 0,48 kg

ACAR S8 FA je vybaven novým a velmi spolehlivým filtračním obvodem, který odstraňuje elektromagnetická rušení a dokonale chrání všechna zařízení, která jsou do něj připojena. Tento model je dodáván včetně odnímatelných montážních úchytů, které umožňují instalaci této přepěťové ochrany do 19" rámu stojanových i nástěnných rozvaděčů. Výška těchto montážních úchytů v 19" rámu je 1,5U; délka přívodního kabelu je 3m. ACAR S8 FA je rovněž vybaven podsvíceným vypínačem, automatický jističěm a umožňuje až čtyři možné varianty složení přívodního kabelu. Moderní provedení, konstrukce z vysoce kvalitního a nehořlavého plastu (podle ČSN IEC 60884-1 a ČSN EN 61058-1), rychlé varistory spolu s nízkou cenou zaručují u této přepěťové ochrany nejlepší volbu pro všechny možné použití nejen v oblasti strukturované kabeláže. Speciální verze napájecích panelů pro montáž do 19" rámu chrání proti přepětí. Panely jsou osazeny filtrem pro ochranu všech komponentů instalovaných v rozvaděči. Jednotka je dodávána s montážními deskami nebo montážní vanou, která umožňuje nainstalovat zařízení jako modul do 19" roviny. Panely jsou nabízeny ve variantách s 5 nebo 8 zásuvkami. Délka napájecího kabelu u obou panelů je 3 m. Držáky, popřípadě vana pro uchycení rozvodného panelu, do 19" vertikálních lišt jsou součástí dodávky. Pět nebo osm síťových zásuvek natočených o 45° se zvýšenou účinností a uzemňovacím kolíkem. Rychlé pojistky, které jistí jak fázový, tak i nulový přívod před přetížením a lokálními zkraty. Zabudovaný filtr tlumí harmonické kmity radioelektrických poruch. Varistor s časem odezvy kratším než 25 ns umožňuje absorpci přepěťových pulsů do 140 J. Podsvětlený vypínač umožňuje odpojení napětí ode všech odběrových míst přístroje ACAR a současně opticky signalizuje přítomnost napětí v zásuvkách. Jmenovité napětí: 230 V Kmitočet: 50Hz Jmenovitý proud: ?IN = 10 A Jistič: 1 automatický jistič se zpožděnou reakcí 10A/250V Svodový proud: <0.5 mA Doba zpoždění: <25ns Maximální trvalé napětí přepěťového systému: UC 250V 50Hz Ochranná úroveň UP přepěťového systému: ?1,3kV(L/N) Jmenovitý vybíjecí proud iN : 2kA (L/N) - 8/20µs Maximální svodový proud iMAX: 6,5kA (L/N) - 8/20µs Systém přepěťové ochrany: ochranné kolíky spojené s ochranným vodičem (system 2P+Z) Materiál zásuvkového pole: samozhášecí plast Počet síťových zásuvek: 8 zásuvek s ochranným kolíkem 10A/250V Rozměry: 445 × 54 × 55 mm Hmotnost: 0,48 kg

• Barva: černá
• Velikost: 1U
