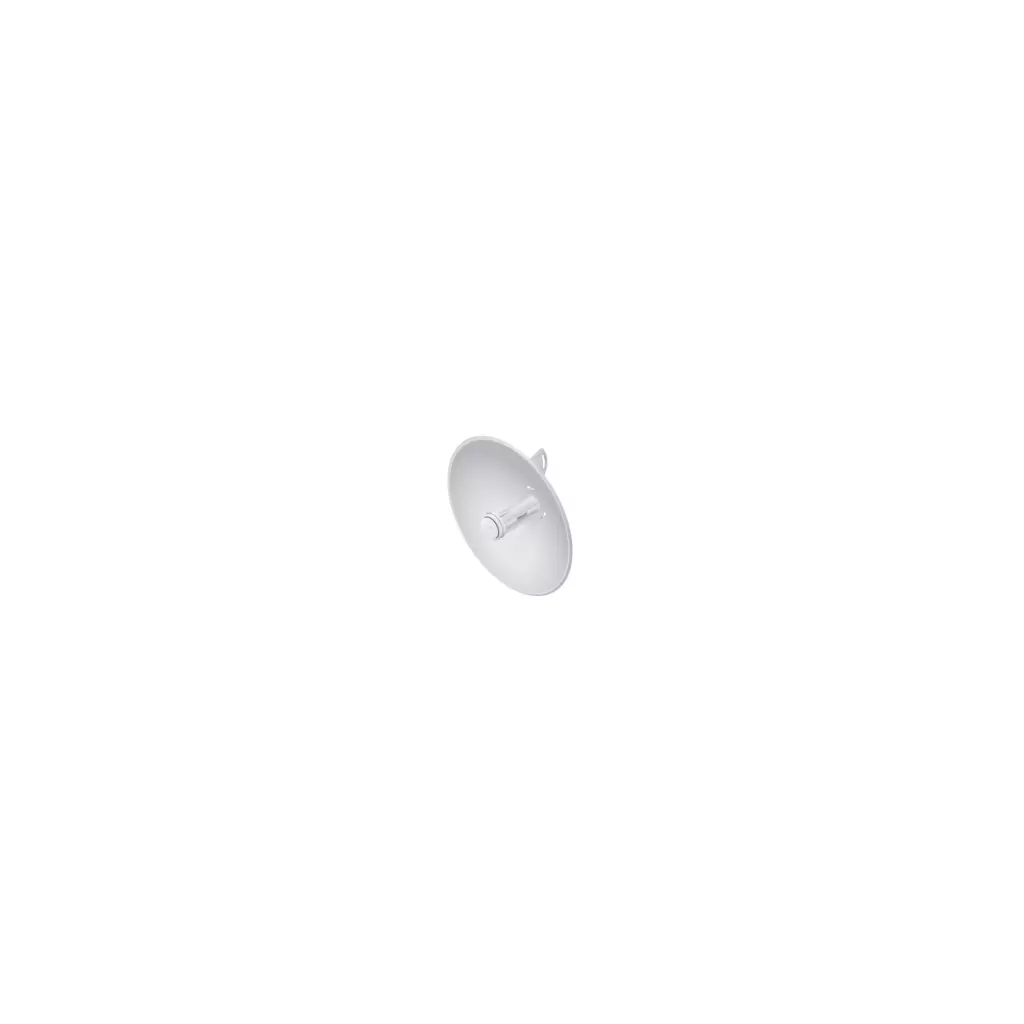

Ubiquiti PowerBeam M5 300mm, PBE-M5-300
Stav zboží:
Nové
Dostupnost:
skladem
Datum odeslání:
Expedujeme 30.9.
Výrobce:
Ubiquiti Networks
Kód zboží:
1757779
Číslo zboží (PN):
PBE-M5-300
EAN:
810354022616
Záruka koncový zákazník:
24 měsíců
Záruka při koupi na IČO:
24 měsíců
Cena bez DPH: *
1737 Kč
Cena vč. DPH: *
2102 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena, instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění hlavní jednotky (zářiče) což byl problém u starší generace. Uvnitř NanoBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Tabulka parametrů: ------------------ Frekvence (MHz): 5170 - 5875 Normy: 802.11a/n Maximální přenosová rychlost: 300 Mbps LAN port: 1x RJ45 10/100 Mbps Napájení: 12 - 24V (pouze PoE) Bezdrátové operační módy: AP, Client, WDS Operační módy: Bridge, NAT DHCP server / client: Ano / Ano Výstup na externí anténu: Ne Šifrování: WEP, WPA, WPA2 Minimální citlivost: -96 Provozní teplota: -40 až 70 °C Regulace výkonu: Ano Max. výstupní výkon: 23dBm Počet antén: 1(duální) Vyzařovací úhel: H / V 8° / 8° Zisk antény: 22dBi AirMAX: Ano Chipset: Atheros Procesor: MIPS 74KC, 550 MHz RAM: 64 MB NAND: 8 MB Hmotnost: 1,2 Kg Operační systém: AirOS Podpora IPv6: Transparentní (režim bridge) Výchozí IP: 192.168.1.20 Výchozí jméno / heslo: ubnt / ubnt Obsah balení: zářič, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár, parabola, plastový držák zářiče Venkovní použití: Ano
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena, instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění hlavní jednotky (zářiče) což byl problém u starší generace. Uvnitř NanoBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Tabulka parametrů: ------------------ Frekvence (MHz): 5170 - 5875 Normy: 802.11a/n Maximální přenosová rychlost: 300 Mbps LAN port: 1x RJ45 10/100 Mbps Napájení: 12 - 24V (pouze PoE) Bezdrátové operační módy: AP, Client, WDS Operační módy: Bridge, NAT DHCP server / client: Ano / Ano Výstup na externí anténu: Ne Šifrování: WEP, WPA, WPA2 Minimální citlivost: -96 Provozní teplota: -40 až 70 °C Regulace výkonu: Ano Max. výstupní výkon: 23dBm Počet antén: 1(duální) Vyzařovací úhel: H / V 8° / 8° Zisk antény: 22dBi AirMAX: Ano Chipset: Atheros Procesor: MIPS 74KC, 550 MHz RAM: 64 MB NAND: 8 MB Hmotnost: 1,2 Kg Operační systém: AirOS Podpora IPv6: Transparentní (režim bridge) Výchozí IP: 192.168.1.20 Výchozí jméno / heslo: ubnt / ubnt Obsah balení: zářič, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár, parabola, plastový držák zářiče Venkovní použití: Ano
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena, instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění hlavní jednotky (zářiče) což byl problém u starší generace. Uvnitř PowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Technická specifikace: Parametr Hodnota Frekvence (MHz) 5170 - 5875 Normy 802.11a/n Maximální přenosová rychlost 300 Mbps LAN port 1x RJ45 10/100 Mbps Napájení 12 - 24V (pouze PoE) Bezdrátové operační módy AP, Client, WDS Operační módy Bridge, NAT DHCP server / client Ano / Ano Výstup na externí anténu Ne Ostatní výstupy - Šifrování pouze WPA2 Minimální citlivost -96 Provozní teplota -40 až 70 °C Regulace výkonu Ano Max. výstupní výkon 23dBm Počet antén 1(duální) Vyzařovací úhel H / V 8° / 8° Zisk antény 22dBi AirMAX Ano Chipset Atheros Procesor MIPS 74KC, 550 MHz RAM 64 MB NAND 8 MB Hmotnost 1,2 Kg Operační systém AirOS Podporované OS - Podpora IPv6 Transparentní (režim bridge) Výchozí IP 192.168.1.20 Výchozí jméno / heslo ubnt / ubnt Obsah balení zářič, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár, parabola, plastový držák zářiče Venkovní použití Ano
Ubiquiti PowerBeam M5, anténa 300mm PŘEHLED PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonnější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena, instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění hlavní jednotky (zářiče) což byl problém u starší generace. UvnitřPowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15,802.11n, 2x2MIMO, při šířce kanálu 40MHz). SPECIFIKACE Frekvence (MHz): 5170-5875 Normy: 802.11a/n Maximální přenosová rychlost: 300Mbps LAN port: 1x RJ45 10/100Mbps Napájení: 12-24V (pouze PoE) Bezdrátové operační módy: AP, Client, WDS Operační módy: Bridge, NAT DHCP server/client: Ano/Ano Výstup na externí anténu: Ne Ostatní výstupy: - Šifrování: pouze WPA2 Minimální citlivost: -96 Provozní teplota: -40 až 70°C Regulace výkonu: Ano Max. výstupní výkon: 23dBm Počet antén: 1 (duální) Vyzařovací úhel H/V: 8°/8° Zisk antény: 22dBi AirMAX: Ano Chipset: Atheros Procesor: MIPS 74KC, 550MHz RAM: 64MB NAND: 8MB Hmotnost: 1,2kg Operační systém: AirOS Podporované OS: - Podpora IPv6: Transparentní (režim bridge) Výchozí IP: 192.168.1.20 Výchozí jméno/heslo: Ubiquiti/Ubiquiti Venkovní použití: Ano Obsah balení: * zářič * PoE zdroj * napájecí kabel * manuál * montážní kit k přichycení na stožár * parabola * plastový držák zářiče
Ubiquiti PowerBeam M5 300
PowerBeam (PBE-M5-300) je výkonná kompletní venkovní jednotka včetně 22 dBi MIMO 2x2 antény pro pásmo 5 GHz vhodná pro PtP spoje. Jednotka umožňuje komunikaci rychlostí až 150 Mbps.
PowerBeam M5 300 je přímou náhradou jednotek NanoBridge M5 22 dBi. PowerBeam využívá novou konstrukci antény pro větší odolnost proti rušení, má lepší návrh pro snadnou instalaci. Materiál jednotky využívá technologii GEOMET pro vysokou odolnost proti korozi.
Pro vysoké přenosové rychlosti jednotka využívá standard 802.11a/n a technologii AirMAX (TDMA) pro dosažení nízkých latencí.
Anténní systém se skládá ze dvou antén (MIMO) s horizontální a vertikální polarizací, které využívají patentovanou technologii InnerFeed pro dosažení nejlepších vlastností při zachování dobré ceny.
Velkou výhodou je ESD/EMP ochrana proti přepětí jak na bezdrátové, tak ethernetové části až do 24 kV!
Webová administrace je velmi jednoduchá a přehledná. Lze nastavit např.:
- režim AP, klient nebo WDS
- traffic shaping
- QoS
- mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT
- sílu signálu, jaká má odpovídat konkrétní signalizační LED
- výstupní výkon až 26 dBi
V režimu bridge a WDS zařízení podporuje transparentně přenosy IPv6.
Součástí balení je i 24 V napájecí PoE zdroj.
ZÁKLADNÍ SPECIFIKACE
Standard Wi-Fi: 802.11a/n
CPU frekvence: 560 MHz
Počet jader: 1
RAM paměť: 64 MB
Porty: 1 x RJ-45
Podpora PoE: ano
Frekvenční pásmo: 5150 - 5875 MHz
Anténa: 300 mm, 22 dBi
Rozměry: 325 x 325 x 256 mm
Hmotnost: 1203 g
Důležité upozornění:
Systém airOS je neustále vylepšován, proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Downloads. Zároveň je nutné zařízení provozovat v souladu s Všeobecným Oprávněním pro pásmo 5 GHz, využívat funkci DFS a vyvarovat se použití frekvencí, které používají meteorologické radary tj. 5630 a 5645 MHz.
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena, instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění hlavní jednotky (zářiče) což byl problém u starší generace. Uvnitř NanoBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Tabulka parametrů: ------------------ Frekvence (MHz): 5170 - 5875 Normy: 802.11a/n Maximální přenosová rychlost: 300 Mbps LAN port: 1x RJ45 10/100 Mbps Napájení: 12 - 24V (pouze PoE) Bezdrátové operační módy: AP, Client, WDS Operační módy: Bridge, NAT DHCP server / client: Ano / Ano Výstup na externí anténu: Ne Šifrování: WEP, WPA, WPA2 Minimální citlivost: -96 Provozní teplota: -40 až 70 °C Regulace výkonu: Ano Max. výstupní výkon: 23dBm Počet antén: 1(duální) Vyzařovací úhel: H / V 8° / 8° Zisk antény: 22dBi AirMAX: Ano Chipset: Atheros Procesor: MIPS 74KC, 550 MHz RAM: 64 MB NAND: 8 MB Hmotnost: 1,2 Kg Operační systém: AirOS Podpora IPv6: Transparentní (režim bridge) Výchozí IP: 192.168.1.20 Výchozí jméno / heslo: ubnt / ubnt Obsah balení: zářič, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár, parabola, plastový držák zářiče Venkovní použití: Ano
Popis produktu: NanoBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena, instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění hlavní jednotky (zářiče) což byl problém u starší generace. Uvnitř NanoBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Technická specifikace: Parametr Hodnota Frekvence (MHz) 5170 - 5875 Normy 802.11a/n Maximální přenosová rychlost 300 Mbps LAN port 1x RJ45 10/100 Mbps Napájení 12 - 24V (pouze PoE) Bezdrátové operační módy AP, Client, WDS Operační módy Bridge, NAT DHCP server / client Ano / Ano Výstup na externí anténu Ne Ostatní výstupy - Šifrování WEP, WPA, WPA2 Minimální citlivost -96 Provozní teplota -40 až 70 °C Regulace výkonu Ano Max. výstupní výkon 23dBm Počet antén 1(duální) Vyzařovací úhel H / V 8° / 8° Zisk antény 22dBi AirMAX Ano Chipset Atheros Procesor MIPS 74KC, 550 MHz RAM 64 MB NAND 8 MB Hmotnost 1,2 Kg Operační systém AirOS Podporované OS - Podpora IPv6 Transparentní (režim bridge) Výchozí IP 192.168.1.20 Výchozí jméno / heslo ubnt / ubnt Obsah balení zařízení, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár, parabola, 2x plastový kryt Venkovní použití Ano
Anténa - 22 dBi - směrový - venkovní, montáž na sloupek
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena a instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění zářiče což byl problém u starší generace. Uvnitř PowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). InnerFeed technologie InnerFeed™ technologie integruje rádiovou část do zářiče od antény čímž odpadá potenciální ztráta na RF kabelu. Ekcelentní směrovost Tvar a velikost PowerBeamu nabízí nejvyšší možný zisk antény. Navíc díky ekcelentní směrovosti Vám bude PoweBeam skvěle pracovat i ve více zarušeném prostředí. Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení - Zařízení - Parabola - PoE napájecí zdroj - Napájecí kabel - Plastová část pro uchycení zářiče - Držák
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena a instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění zářiče což byl problém u starší generace.
Uvnitř PowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz).
InnerFeed technologie
InnerFeed™ technologie integruje rádiovou část do zářiče od antény čímž odpadá potenciální ztráta na RF kabelu.
Ekcelentní směrovost
Tvar a velikost PowerBeamu nabízí nejvyšší možný zisk antény. Navíc díky ekcelentní směrovosti Vám bude PoweBeam skvěle pracovat i ve více zarušeném prostředí.
Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.
Obsah balení
- Zařízení
- Parabola
- PoE napájecí zdroj
- Napájecí kabel
- Plastová část pro uchycení zářiče
- Držák
PowerBeam M5 konstrukčně vychází z úspěšné modelové řady výrobce NanoBridge, avšak výrobce implementoval mnohá zlepšení. Opět se jedná o venkovní MIMO jednotku s polohovacím držákem a integrovanou 22dBi duplexní anténou. Maximální teoretická přenosová rychlost až 300Mbps (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Využívá standard 802.11n a podporuje technologii AirMAX (TDMA) pro vysokorychlostí připojení ve WLAN. Z nově implementovaných vylepšení lze jmenovat • osazení jednotky rychlejším procesorem (Atheros MIPS 74KC, 560 MHz), • vyladění vyzařovacích charakteristik (užší hlavní vyzařovací lalok) zvyšuje odolnost jednotky vůči okolní interferenci • konstrukční vylepšení pro ještě snadnější montáž a demontáž hardware v terénu (Push tlačítko pro uvolnění ozařovače) • snadná a přesná směrovatelnost jednotky díky předznačené 20° stupnici na držáku • Intelligent QoS (priorizace Voice/Videa) Součástí balení je i 24V napájecí zdroj s integrovaným POE. Z dalších parametrů a vlastností: • režim AP, klient nebo WDS • traffic shaping • QoS • mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT • síla signálu, jaká má odpovídat konkrétní signalizační LED PODROBNÉ TECHNICKÉ SPECIFIKACE Processor Specs: Atheros MIPS 74KC, 560 MHz Memory: 64 MB DDR2, 8 MB Flash Networking Interface: (1) 10/100 Ethernet Port Wireless Approvals: FCC, IC, CE RoHS Compliance: Yes Dimensions: 325 x 325 x 256 mm Weight: 1.2 kg Power Supply: 24V, 0.5A PoE 24V, 0.5A PoE Max. Power Consumption: 6 W Gain: 22 dBi Wind Loading: 200.2 N @ 200 km/h Wind Survivability: 200 km/h (125 mph) LEDs (1) Power, (1) LAN, (4) WLAN Signal Strength LEDs: Software-Adjustable to Correspond to Custom RSSI Levels Channel Sizes 5/8/10/20/30/40 MHz Polarization: Dual Linear Enclosure Outdoor: UV Stabilized Plastic Mounting Pole-Mount (Kit Included), Wall-Mount ESD/EMP Protection Air: ±24 kV, Contact:± 24 kV Operating Temperature: -40 to 70° C (-40 to 158° F) Operating Humidity: 5 to 95% Non-Condensing Shock & Vibration: ETSI300-019-1.4 Operating Frequency Summary (MHz): Worldwide 5170 - 5875 ! UPOZORNĚNÍ ! Provozovatel zodpovídá za provoz zařízení v souladu s všeobecným oprávněním č. VOR/12/08.2005-6 s nastavením odpovídajícím zemi, ve které je zařízení používáno tak, aby byla dodržena platná legislativa. Provozovatel zodpovídá za nastavení příslušného rozsahu povolených kmitočtů tak, aby zařízení nevysílalo na kmitočtech určených pro stacionární meteorologické radary - 5630MHz a 5645 MHz. Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním tak, aby výrobcem integrovaný 16kV zemnící člen byl efektivní. Při venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP/SFTP), doporučené je také nasazení ethernetové přepěťové ochrany (EPO). Případným nerespektováním riskujete nevratné poškození chipu na ethernet části (zařízení přestane po ethernetu komunikovat), či výrazné snížení citlivosti či vysílacího výkonu boardu poškozením integrovaného miniPCI modulu. FIRMWARE RECOVERY V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce. Příslušná Utilita i průvodce viz. související odkazy níže na stránce.
Nová MIMO venkovní jednotka Ubiquiti Powerbeam M5 s duální panelovou anténou a elektronikou umístněnou v těle antény. Duální anténa o průměru 30 cm má zisk 22 dB, napájení jednotky je řešeno pomocí 24 V PoE zdroje. Jednotka je určená hlavně jako klientská stanice multipointových systémů pracujících ve standardech 802.11a/n. Dosažitelná přenosová kapacita spoje je cca 300 Mbps. Součástí dodávky je PoE zdroj a integrovaný držák s náklonem pro montáž na zeď nebo stožár. Na anténě je LED indikátor síly signálu a vodováha pro snadné nasměrování antény. Hlavní vlastnosti: - Pásmo 5 GHz, 802.11a/n - MIMO TDMA (2 kanály) - Procesor Atheros MIPS 74KC, 560 MHz - Paměť 64 MB DDR2, 8 MB Flash - Integrovaná duální panelová anténa 22 dB - 1x 10/100 Mbps Ethernet port s napájením PoE - Operační systém airMAX - Indikace síly signálu LED diodami Pracovní kmitočty, pásmo: 5,170 - 5,875 GHz Přenosová rychlost, kapacita: 54, 48, 36, 24, 18, 12, 9, a 6 Mbps (Raw Data Rate) MIMO TDMA technologie, MCS0-MCS15, 2 kanály, přenosová rychlost až 150 Mbps PtMP. Citlivost: IEEE 802.11n 5 GHz: MCS0: -96 dBm; MSC1: -95 dBm; MSC2: -92 dBm; MSC3: -90 dBm; MCS4: -86 dBm; MCS5: -83 dBm; MCS6: -77 dBm; MCS7: -74 dBm MCS8: -95 dBm; MSC9: -93 dBm; MSC10: -90 dBm; MSC11: -87 dBm; MCS12: -84 dBm; MCS13: -79 dBm; MCS14: -78 dBm; MCS15: -75 dBm Podporované standardy: MIMO 802.11n TDMA, Bridging and Routing Vysílací výkon: IEEE 802.11n 5 GHz: MCS0, 1, 2, 3: +23 dBm; MCS4: +22 dBm; MCS5: +20 dBm; MCS6: +19 dBm; MCS7: +18 dBm MCS8, 9, 10, 11: +23 dBm; MCS12: +22 dBm; MCS13: +20 dBm; MCS14: +19 dBm; MCS15: +18 dBm Výstupní výkon je regulovatelný Anténa: Integrovaná duální směrová parabolická anténa se ziskem 22 dBi, polarizace lineární Horizontální a vertikální Vlastnosti integrovaných antén: Pracovní kmitočet: 4,9 - 5,9 GHz Polarizace: Duální lineární - horizontální a vertikální Zisk: 22 dBi Vyzařovací úhel (H pol.): 8° Vyzařovací úhel (V pol.): 8° Náklon: Ano mechanický Impedance: 50 Ohm Porty: 1x Auto-sensing 10/100 BaseTX Ethernet port, konektor RJ-45, s podporou napájení PoE Napájení: Externí PoE napájecí zdroj 24 V DC, 5,5 W, jednotka napájena POUZE přes konektor RJ-45 (PoE) Bezpečnost: Podpora WEP, WPA , WPA2 QoS: TRaffic shaping Management: - Local/Remote - Telnet, Web GUI - SNMP Agent Pracovní podmínky: Teplota: -30° až +75°C Vlhkost: relativní vlhkost max. 5 až 95% (non-condensing) Rozměry: 300 x 300 x 241 mm (kompletní jednotka s anténou a držákem) Hmotnost: 610 g parabola, 680 g držák, 135 g ozařovač/jednotka Obsah dodávky: - Parabola - Zářič/jednotka - Napájecí zdroj PoE 24 V - Držák k montáži na stožár Upozornění: výrobce UBIQUITI nevztahuje záruku na zařízení poškozená elektrostatickým přepětím. Zařízení je nutno adekvátně chránit proti indukovanému elektrostatickému přepětí či proudovým rázovým vlnám uzemněním tak, aby výrobcem integrovaná přepěťová ochrana byla efektivní. Při všech venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP, SFTP), doporučené je také nasazení ethernetové přepěťové ochrany.
PowerBeam M5 konstrukčně vychází z úspěšné modelové řady výrobce NanoBridge, avšak výrobce implementoval mnohá zlepšení. Opět se jedná o venkovní MIMO jednotku s polohovacím držákem a integrovanou 22dBi duplexní anténou. Maximální teoretická přenosová rychlost až 300Mbps (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Využívá standard 802.11n a podporuje technologii AirMAX (TDMA) pro vysokorychlostí připojení ve WLAN. Z nově implementovaných vylepšení lze jmenovat • osazení jednotky rychlejším procesorem (Atheros MIPS 74KC, 560 MHz), • vyladění vyzařovacích charakteristik (užší hlavní vyzařovací lalok) zvyšuje odolnost jednotky vůči okolní interferenci • konstrukční vylepšení pro ještě snadnější montáž a demontáž hardware v terénu (Push tlačítko pro uvolnění ozařovače) • snadná a přesná směrovatelnost jednotky díky předznačené 20° stupnici na držáku • Intelligent QoS (priorizace Voice/Videa) Součástí balení je i 24V napájecí zdroj s integrovaným POE. Z dalších parametrů a vlastností: • režim AP, klient nebo WDS • traffic shaping • QoS • mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT • síla signálu, jaká má odpovídat konkrétní signalizační LED PODROBNÉ TECHNICKÉ SPECIFIKACE Processor Specs: Atheros MIPS 74KC, 560 MHz Memory: 64 MB DDR2, 8 MB Flash Networking Interface: (1) 10/100 Ethernet Port Wireless Approvals: FCC, IC, CE RoHS Compliance: Yes Dimensions: 325 x 325 x 256 mm Weight: 1.2 kg Power Supply: 24V, 0.5A PoE 24V, 0.5A PoE Max. Power Consumption: 6 W Gain: 22 dBi Wind Loading: 200.2 N @ 200 km/h Wind Survivability: 200 km/h (125 mph) LEDs (1) Power, (1) LAN, (4) WLAN Signal Strength LEDs: Software-Adjustable to Correspond to Custom RSSI Levels Channel Sizes 5/8/10/20/30/40 MHz Polarization: Dual Linear Enclosure Outdoor: UV Stabilized Plastic Mounting Pole-Mount (Kit Included), Wall-Mount ESD/EMP Protection Air: ±24 kV, Contact:± 24 kV Operating Temperature: -40 to 70° C (-40 to 158° F) Operating Humidity: 5 to 95% Non-Condensing Shock & Vibration: ETSI300-019-1.4 Operating Frequency Summary (MHz): Worldwide 5170 - 5875 ! UPOZORNĚNÍ ! Provozovatel zodpovídá za provoz zařízení v souladu s všeobecným oprávněním č. VOR/12/08.2005-6 s nastavením odpovídajícím zemi, ve které je zařízení používáno tak, aby byla dodržena platná legislativa. Provozovatel zodpovídá za nastavení příslušného rozsahu povolených kmitočtů tak, aby zařízení nevysílalo na kmitočtech určených pro stacionární meteorologické radary - 5630MHz a 5645 MHz. Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním tak, aby výrobcem integrovaný 16kV zemnící člen byl efektivní. Při venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP/SFTP), doporučené je také nasazení ethernetové přepěťové ochrany (EPO). Případným nerespektováním riskujete nevratné poškození chipu na ethernet části (zařízení přestane po ethernetu komunikovat), či výrazné snížení citlivosti či vysílacího výkonu boardu poškozením integrovaného miniPCI modulu. FIRMWARE RECOVERY V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce.
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonnější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena a instalace v terénu je nyní rychlejší a pohodlnější, za zmínku stojí tlačítko pro uvolnění zářiče, což byl problém u starší generace.
Uvnitř PowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560 MHz, kterému sekunduje 64 MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24 V / 0,5 A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300 Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40 MHz).
InnerFeed technologie
InnerFeed™ technologie integruje rádiovou část do zářiče od antény, čímž odpadá potenciální ztráta na RF kabelu.
Ekcelentní směrovost
Tvar a velikost PowerBeamu nabízejí nejvyšší možný zisk antény. Navíc díky excelentní směrovosti bude PowerBeam skvěle pracovat i ve více zarušeném prostředí.
Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.
Obsah balení
- Zařízení
- Parabola
- PoE napájecí zdroj
- Napájecí kabel
- Plastová část pro uchycení zářiče
- Držák
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena a instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění zářiče což byl problém u starší generace.
Uvnitř PowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz).
InnerFeed™ technologie integruje rádiovou část do zářiče od antény čímž odpadá potenciální ztráta na RF kabelu.
Tvar a velikost PowerBeamu nabízí nejvyšší možný zisk antény. Navíc díky ekcelentní směrovosti Vám bude PoweBeam skvěle pracovat i ve více zarušeném prostředí.
Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.
Obsah balení
- Zařízení
- Parabola
- PoE napájecí zdroj
- Napájecí kabel
- Plastová část pro uchycení zářiče
- Držák
<h2 style="text-align: justify;">Rádiový systém Ubiquiti NanoBeam PBE-M5-300</h2> <h3 style="text-align: justify;">Rádiový systém Ubiquiti NanoBeam PBE-M5-300 je charakteristický standardem 802.11n MIMO 2x2 a prací ve frekvenčním pásmu 5 GHz.</h3> <p style="text-align: justify;">Zařízení je vybaveno procesorem Atheros MIPS 74Kc taktovaným na 560 MHz. Má interní paměť o kapacitě 64 MB a paměť flash o velikosti 8 MB.</p> <p><strong><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PowerBeam_M5_300.png" alt="" width="311" height="398" /></strong></p> <h2><strong><br />Konstrukce<br /></strong></h2> <p style="text-align: justify;">Zdokonalená konstrukce se osvědčuje zejména v oblastech s vysokým šumem. Integrací zářiče antény s rádiovým modulem a routerem / přístupovým bodem výrobce nabízí novou kvalitu, která se osvědčí v různých prostředích. Díky odolným komponentám může být výrobek používán v teplotách od −40 do 70 °C.</p> <p style="text-align: justify;"> </p> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PBE_M5_300_Hardware_Overview.png" alt="" width="491" height="726" /></p> <h2 style="text-align: justify;">Antény</h2> <p style="text-align: justify;">Dvoupolarizační anténa zařízení o průměru 300 mm se vyznačuje maximální úrovní zesílení 22 dBi. Zařízení je napájeno přes PoE. Má také 1 port Ethernet 10/100 Mb/s. V zařízení je použita technologie InnerFeed, což má vliv na zvýšení propustnosti a také na zvýšení odolnosti proti rušení.</p> <p style="text-align: justify;"> </p> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PBE_M5_300_antenna.png" alt="" width="526" height="753" /></p> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/InnerFeed.png" alt="" width="422" height="456" /></p> <p> </p> <h2>Nejdůležitější vlastnosti</h2> <ul> <li>práce ve frekvenčním pásmu 5 GHz</li> <li>propustnost 150 Mbps</li> <li>energetický zisk antény 22 dBi</li> <li>dosah 20 km</li> <li>odolná konstrukce</li> <li>práce v režimu Router a Bridge</li> <li>snadná instalace</li> <li>technologie InnerFeed</li> <li>technologie airMax</li> </ul> <p style="text-align: justify;"> </p> <h2 style="text-align: justify;">Instalace</h2> <p style="text-align: justify;">Montáž zařízení PBE-M5-300 probíhá rychle a efektivně. Instalace je snadná a intuitivní.</p> <p style="text-align: center;"> </p> <p><video style="display: block; margin-left: auto; margin-right: auto;" autoplay="autoplay" loop="loop" width="642" height="321"> <source src="//senetic.pl/gfx/products/Feb 2016/Power_Beam.mp4" type="video/mp4" /></video></p> <p> </p> <h2>Použití</h2> <p>Nabízený model má široké využití. Může pracovat v režimu Router nebo Bridge.</p> <p style="text-align: justify;"> </p> <p style="text-align: center;"><img src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/Application_Examples.png" alt="" width="503" height="535" /></p> <p style="text-align: center;"> </p> <p style="text-align: center;"> </p> <h2 style="text-align: left;">Srovnání</h2> <table style="height: 338px; margin-left: auto; margin-right: auto;" border="5" width="620"> <tbody> <tr> <td style="width: 117px;"> </td> <td style="width: 117px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m5_620_product_model_small.png" alt="" width="123" height="132" /></strong></p> <p><strong><a href="https://www.senetic.cz/product/PBE-M5-620" target="_blank">PBE-M5-620</a></strong></p> </td> <td style="width: 117px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m5_300_product_model_small.png" alt="" width="105" height="132" /></strong></p> <p><strong><a href="https://www.senetic.cz/product/PBE-M5-400" target="_blank">PBE-M5-400</a></strong></p> </td> <td style="width: 117px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m5_300_product_model_small.png" alt="" width="105" height="132" /></strong></p> <p><strong>PBE-M5-300</strong></p> </td> <td style="width: 118px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m2_400_product_model_small.png" alt="" width="110" height="132" /></strong></p> <p><strong><a href="https://www.senetic.cz/product/PBE-M2-400" target="_blank">PBE-M2-400</a></strong></p> </td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Frequency Band</strong></td> <td style="width: 117px; text-align: center;">5 GHz</td> <td style="width: 117px; text-align: center;">5 GHz</td> <td style="width: 117px; text-align: center;">5 GHz</td> <td style="width: 118px; text-align: center;">2.4 GHz</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Antenna Gain</strong></td> <td style="width: 117px; text-align: center;">29 dBi</td> <td style="width: 117px; text-align: center;">25 dBi</td> <td style="width: 117px; text-align: center;">22 dBi</td> <td style="width: 118px; text-align: center;">18 dBi</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Dish Reflector</strong></td> <td style="width: 117px; text-align: center;">620 mm</td> <td style="width: 117px; text-align: center;">400 mm</td> <td style="width: 117px; text-align: center;">300 mm</td> <td style="width: 118px; text-align: center;">400 mm</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Network Interface</strong></td> <td style="width: 117px; text-align: center;">10/100/1000</td> <td style="width: 117px; text-align: center;">10/100/1000</td> <td style="width: 117px; text-align: center;">10/100</td> <td style="width: 118px; text-align: center;">10/100</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Throughput</strong></td> <td style="width: 117px; text-align: center;">150+ Mbps</td> <td style="width: 117px; text-align: center;">150+ Mbps</td> <td style="width: 117px; text-align: center;">150+ Mbps</td> <td style="width: 118px; text-align: center;">150+ Mbps</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Range</strong></td> <td style="width: 117px; text-align: center;">30+ km</td> <td style="width: 117px; text-align: center;">25+ km</td> <td style="width: 117px; text-align: center;">20+ km</td> <td style="width: 118px; text-align: center;">20+ km</td> </tr> </tbody> </table> <p style="text-align: left;"> </p> <h2 style="text-align: left;">Materiály výrobce</h2> <p style="text-align: left;"><a href="//senetic.pl/gfx/products/files/PowerBeam_DS.pdf" target="_blank"><span class="icon icon-small icon-pdf"> </span>Více v dokumentu připraveném výrobcem</a></p> <p style="text-align: left;"><a href="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PowerBeam_M5_300_QSG.pdf" target="_blank"><span class="icon icon-small icon-pdf"> </span>Přečtěte si návod</a></p> <p style="text-align: left;"> </p> <h2 style="text-align: left;">Specifikace</h2>
Venkovní WiFi 5GHz
Spoj UBNT PowerBeam
Přednosti
- |
NanoBeam M5 vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci, která byla maximálně zjednodušena. Instalace v terénu je nyní rychlejší a pohodlnější. |
- |
Uvnitř NanoBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet PoE DC 24 V. Teoretická maximální propustnost jednotky je až 300Mbit. |
Specifikace
Síť |
|
OS |
AirOS V |
Rozhraní |
LAN, WiFi |
LAN port |
1x RJ45 10/100 Mbps |
Norma WiFi |
802.11a/n |
Shoda |
FCC, CE |
Operační mód |
AP, Client |
Šifrování |
WEP, WPA, WPA2 |
DHCP |
ano |
Chipset |
Atheros |
Tovární hodnoty |
IP adresa: 192.168.1.20, přihlášení Jmeno: ubnt Heslo: ubnt |
Anténa |
|
Frekvence |
5.170 - 5.875 GHz |
Max. výstupní výkon |
23 dBm |
Zisk |
22 dBi |
Citlivost |
-96 dBm |
Vyzař. úhel - H. |
8° |
Vyzař. úhel - V. |
8° |
Délka antény |
300 mm |
Výstup na ext. anténu |
ne |
Technické parametry |
|
Napájení |
DC 24 V |
Provozní teplota |
-40° až 70 °C |
Rozměry |
325 x 325 x 256 mm |
Váha |
1.2 kg |
Obsah balení |
Anténa, zdroj DC 24 V, návod |
Ubiquiti PowerBeam M5 300
PowerBeam (PBE-M5-300) je výkonná kompletní venkovní jednotka včetně 22 dBi MIMO 2x2 antény pro pásmo 5 GHz vhodná pro PtP spoje. Jednotka umožňuje komunikaci rychlostí až 150 Mbps.
PowerBeam M5 300 je přímou náhradou jednotek NanoBridge M5 22 dBi. PowerBeam využívá novou konstrukci antény pro větší odolnost proti rušení, má lepší návrh pro snadnou instalaci. Materiál jednotky využívá technologii GEOMET pro vysokou odolnost proti korozi.
Pro vysoké přenosové rychlosti jednotka využívá standard 802.11a/n a technologii AirMAX (TDMA) pro dosažení nízkých latencí.
Anténní systém se skládá ze dvou antén (MIMO) s horizontální a vertikální polarizací, které využívají patentovanou technologii InnerFeed pro dosažení nejlepších vlastností při zachování dobré ceny.
Velkou výhodou je ESD/EMP ochrana proti přepětí jak na bezdrátové, tak ethernetové části až do 24 kV!
Webová administrace je velmi jednoduchá a přehledná. Lze nastavit např.:
- režim AP, klient nebo WDS
- traffic shaping
- QoS
- mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT
- sílu signálu, jaká má odpovídat konkrétní signalizační LED
- výstupní výkon až 26 dBi
V režimu bridge a WDS zařízení podporuje transparentně přenosy IPv6.
Součástí balení je i 24 V napájecí PoE zdroj.
ZÁKLADNÍ SPECIFIKACE
Standard Wi-Fi: 802.11a/n
CPU frekvence: 560 MHz
Počet jader: 1
RAM paměť: 64 MB
Porty: 1 x RJ-45
Podpora PoE: ano
Frekvenční pásmo: 5150 - 5875 MHz
Anténa: 300 mm, 22 dBi
Rozměry: 325 x 325 x 256 mm
Hmotnost: 1203 g
Důležité upozornění:
Systém airOS je neustále vylepšován, proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Downloads. Zároveň je nutné zařízení provozovat v souladu s Všeobecným Oprávněním pro pásmo 5 GHz, využívat funkci DFS a vyvarovat se použití frekvencí, které používají meteorologické radary tj. 5630 a 5645 MHz.
PowerBeam M5 300 je výkonná venkovní jednotka s 22dBi anténou. Je určena pro spoje bod-bod s rychlostí až 150Mbps.
Nová MIMO venkovní jednotka Ubiquiti Powerbeam M5 s duální panelovou anténou a elektronikou umístněnou v těle antény. Duální anténa o průměru 30 cm má zisk 22 dB, napájení jednotky je řešeno pomocí 24 V PoE zdroje. Jednotka je určená hlavně jako klientská stanice multipointových systémů pracujících ve standardech 802.11a/n. Dosažitelná přenosová kapacita spoje je cca 300 Mbps. Součástí dodávky je PoE zdroj a integrovaný držák s náklonem pro montáž na zeď nebo stožár. Na anténě je LED indikátor síly signálu a vodováha pro snadné nasměrování antény. Hlavní vlastnosti: - Pásmo 5 GHz, 802.11a/n - MIMO TDMA (2 kanály) - Procesor Atheros MIPS 74KC, 560 MHz - Paměť 64 MB DDR2, 8 MB Flash - Integrovaná duální panelová anténa 22 dB - 1x 10/100 Mbps Ethernet port s napájením PoE - Operační systém airMAX - Indikace síly signálu LED diodami Pracovní kmitočty, pásmo: 5,170 - 5,875 GHz Přenosová rychlost, kapacita: 54, 48, 36, 24, 18, 12, 9, a 6 Mbps (Raw Data Rate) MIMO TDMA technologie, MCS0-MCS15, 2 kanály, přenosová rychlost až 150 Mbps PtMP. Citlivost: IEEE 802.11n 5 GHz: MCS0: -96 dBm; MSC1: -95 dBm; MSC2: -92 dBm; MSC3: -90 dBm; MCS4: -86 dBm; MCS5: -83 dBm; MCS6: -77 dBm; MCS7: -74 dBm MCS8: -95 dBm; MSC9: -93 dBm; MSC10: -90 dBm; MSC11: -87 dBm; MCS12: -84 dBm; MCS13: -79 dBm; MCS14: -78 dBm; MCS15: -75 dBm Podporované standardy: MIMO 802.11n TDMA, Bridging and Routing Vysílací výkon: IEEE 802.11n 5 GHz: MCS0, 1, 2, 3: +23 dBm; MCS4: +22 dBm; MCS5: +20 dBm; MCS6: +19 dBm; MCS7: +18 dBm MCS8, 9, 10, 11: +23 dBm; MCS12: +22 dBm; MCS13: +20 dBm; MCS14: +19 dBm; MCS15: +18 dBm Výstupní výkon je regulovatelný Anténa: Integrovaná duální směrová parabolická anténa se ziskem 22 dBi, polarizace lineární Horizontální a vertikální Vlastnosti integrovaných antén: Pracovní kmitočet: 4,9 - 5,9 GHz Polarizace: Duální lineární - horizontální a vertikální Zisk: 22 dBi Vyzařovací úhel (H pol.): 8° Vyzařovací úhel (V pol.): 8° Náklon: Ano mechanický Impedance: 50 Ohm Porty: 1x Auto-sensing 10/100 BaseTX Ethernet port, konektor RJ-45, s podporou napájení PoE Napájení: Externí PoE napájecí zdroj 24 V DC, 5,5 W, jednotka napájena POUZE přes konektor RJ-45 (PoE) Bezpečnost: Podpora WEP, WPA , WPA2 QoS: TRaffic shaping Management: - Local/Remote - Telnet, Web GUI - SNMP Agent Pracovní podmínky: Teplota: -30° až +75°C Vlhkost: relativní vlhkost max. 5 až 95% (non-condensing) Rozměry: 300 x 300 x 241 mm (kompletní jednotka s anténou a držákem) Hmotnost: 610 g parabola, 680 g držák, 135 g ozařovač/jednotka Obsah dodávky: - Parabola - Zářič/jednotka - Napájecí zdroj PoE 24 V - Držák k montáži na stožár Upozornění: výrobce UBIQUITI nevztahuje záruku na zařízení poškozená elektrostatickým přepětím. Zařízení je nutno adekvátně chránit proti indukovanému elektrostatickému přepětí či proudovým rázovým vlnám uzemněním tak, aby výrobcem integrovaná přepěťová ochrana byla efektivní. Při všech venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP, SFTP), doporučené je také nasazení ethernetové přepěťové ochrany.
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena a instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění zářiče což byl problém u starší generace.
Uvnitř PowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz).
InnerFeed™ technologie integruje rádiovou část do zářiče od antény čímž odpadá potenciální ztráta na RF kabelu.
Tvar a velikost PowerBeamu nabízí nejvyšší možný zisk antény. Navíc díky ekcelentní směrovosti Vám bude PoweBeam skvěle pracovat i ve více zarušeném prostředí.
Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.
Obsah balení
- Zařízení
- Parabola
- PoE napájecí zdroj
- Napájecí kabel
- Plastová část pro uchycení zářiče
- Držák
PowerBeam M5 konstrukčně vychází z úspěšné modelové řady výrobce NanoBridge, avšak výrobce implementoval mnohá zlepšení. Opět se jedná o venkovní MIMO jednotku s polohovacím držákem a integrovanou 22dBi duplexní anténou. Maximální teoretická přenosová rychlost až 300Mbps (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Využívá standard 802.11n a podporuje technologii AirMAX (TDMA) pro vysokorychlostí připojení ve WLAN. Z nově implementovaných vylepšení lze jmenovat • osazení jednotky rychlejším procesorem (Atheros MIPS 74KC, 560 MHz), • vyladění vyzařovacích charakteristik (užší hlavní vyzařovací lalok) zvyšuje odolnost jednotky vůči okolní interferenci • konstrukční vylepšení pro ještě snadnější montáž a demontáž hardware v terénu (Push tlačítko pro uvolnění ozařovače) • snadná a přesná směrovatelnost jednotky díky předznačené 20° stupnici na držáku • Intelligent QoS (priorizace Voice/Videa) Součástí balení je i 24V napájecí zdroj s integrovaným POE. Z dalších parametrů a vlastností: • režim AP, klient nebo WDS • traffic shaping • QoS • mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT • síla signálu, jaká má odpovídat konkrétní signalizační LED PODROBNÉ TECHNICKÉ SPECIFIKACE Processor Specs: Atheros MIPS 74KC, 560 MHz Memory: 64 MB DDR2, 8 MB Flash Networking Interface: (1) 10/100 Ethernet Port Wireless Approvals: FCC, IC, CE RoHS Compliance: Yes Dimensions: 325 x 325 x 256 mm Weight: 1.2 kg Power Supply: 24V, 0.5A PoE 24V, 0.5A PoE Max. Power Consumption: 6 W Gain: 22 dBi Wind Loading: 200.2 N @ 200 km/h Wind Survivability: 200 km/h (125 mph) LEDs (1) Power, (1) LAN, (4) WLAN Signal Strength LEDs: Software-Adjustable to Correspond to Custom RSSI Levels Channel Sizes 5/8/10/20/30/40 MHz Polarization: Dual Linear Enclosure Outdoor: UV Stabilized Plastic Mounting Pole-Mount (Kit Included), Wall-Mount ESD/EMP Protection Air: ±24 kV, Contact:± 24 kV Operating Temperature: -40 to 70° C (-40 to 158° F) Operating Humidity: 5 to 95% Non-Condensing Shock & Vibration: ETSI300-019-1.4 Operating Frequency Summary (MHz): Worldwide 5170 - 5875 ! UPOZORNĚNÍ ! Provozovatel zodpovídá za provoz zařízení v souladu s všeobecným oprávněním č. VOR/12/08.2005-6 s nastavením odpovídajícím zemi, ve které je zařízení používáno tak, aby byla dodržena platná legislativa. Provozovatel zodpovídá za nastavení příslušného rozsahu povolených kmitočtů tak, aby zařízení nevysílalo na kmitočtech určených pro stacionární meteorologické radary - 5630MHz a 5645 MHz. Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním tak, aby výrobcem integrovaný 16kV zemnící člen byl efektivní. Při venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP/SFTP), doporučené je také nasazení ethernetové přepěťové ochrany (EPO). Případným nerespektováním riskujete nevratné poškození chipu na ethernet části (zařízení přestane po ethernetu komunikovat), či výrazné snížení citlivosti či vysílacího výkonu boardu poškozením integrovaného miniPCI modulu. FIRMWARE RECOVERY V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce.
<h2 style="text-align: justify;">Rádiový systém Ubiquiti NanoBeam PBE-M5-300</h2> <h3 style="text-align: justify;">Rádiový systém Ubiquiti NanoBeam PBE-M5-300 je charakteristický standardem 802.11n MIMO 2x2 a prací ve frekvenčním pásmu 5 GHz.</h3> <p style="text-align: justify;">Zařízení je vybaveno procesorem Atheros MIPS 74Kc taktovaným na 560 MHz. Má interní paměť o kapacitě 64 MB a paměť flash o velikosti 8 MB.</p> <p><strong><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PowerBeam_M5_300.png" alt="" width="311" height="398" /></strong></p> <h2><strong><br />Konstrukce<br /></strong></h2> <p style="text-align: justify;">Zdokonalená konstrukce se osvědčuje zejména v oblastech s vysokým šumem. Integrací zářiče antény s rádiovým modulem a routerem / přístupovým bodem výrobce nabízí novou kvalitu, která se osvědčí v různých prostředích. Díky odolným komponentám může být výrobek používán v teplotách od −40 do 70 °C.</p> <p style="text-align: justify;"> </p> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PBE_M5_300_Hardware_Overview.png" alt="" width="491" height="726" /></p> <h2 style="text-align: justify;">Antény</h2> <p style="text-align: justify;">Dvoupolarizační anténa zařízení o průměru 300 mm se vyznačuje maximální úrovní zesílení 22 dBi. Zařízení je napájeno přes PoE. Má také 1 port Ethernet 10/100 Mb/s. V zařízení je použita technologie InnerFeed, což má vliv na zvýšení propustnosti a také na zvýšení odolnosti proti rušení.</p> <p style="text-align: justify;"> </p> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PBE_M5_300_antenna.png" alt="" width="526" height="753" /></p> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/InnerFeed.png" alt="" width="422" height="456" /></p> <p> </p> <h2>Nejdůležitější vlastnosti</h2> <ul> <li>práce ve frekvenčním pásmu 5 GHz</li> <li>propustnost 150 Mbps</li> <li>energetický zisk antény 22 dBi</li> <li>dosah 20 km</li> <li>odolná konstrukce</li> <li>práce v režimu Router a Bridge</li> <li>snadná instalace</li> <li>technologie InnerFeed</li> <li>technologie airMax</li> </ul> <p style="text-align: justify;"> </p> <h2 style="text-align: justify;">Instalace</h2> <p style="text-align: justify;">Montáž zařízení PBE-M5-300 probíhá rychle a efektivně. Instalace je snadná a intuitivní.</p> <p style="text-align: center;"> </p> <p><video style="display: block; margin-left: auto; margin-right: auto;" autoplay="autoplay" loop="loop" width="642" height="321"> <source src="//senetic.pl/gfx/products/Feb 2016/Power_Beam.mp4" type="video/mp4" /></video></p> <p> </p> <h2>Použití</h2> <p>Nabízený model má široké využití. Může pracovat v režimu Router nebo Bridge.</p> <p style="text-align: justify;"> </p> <p style="text-align: center;"><img src="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/Application_Examples.png" alt="" width="503" height="535" /></p> <p style="text-align: center;"> </p> <p style="text-align: center;"> </p> <h2 style="text-align: left;">Srovnání</h2> <table style="height: 338px; margin-left: auto; margin-right: auto;" border="5" width="620"> <tbody> <tr> <td style="width: 117px;"> </td> <td style="width: 117px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m5_620_product_model_small.png" alt="" width="123" height="132" /></strong></p> <p><strong><a href="https://www.senetic.cz/product/PBE-M5-620" target="_blank">PBE-M5-620</a></strong></p> </td> <td style="width: 117px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m5_300_product_model_small.png" alt="" width="105" height="132" /></strong></p> <p><strong><a href="https://www.senetic.cz/product/PBE-M5-400" target="_blank">PBE-M5-400</a></strong></p> </td> <td style="width: 117px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m5_300_product_model_small.png" alt="" width="105" height="132" /></strong></p> <p><strong>PBE-M5-300</strong></p> </td> <td style="width: 118px; text-align: center;"> <p><strong><img src="https://senetic.pl/gfx/products/Ubiquiti%20PN/Products/Power%20Beam/pbe_m2_400_product_model_small.png" alt="" width="110" height="132" /></strong></p> <p><strong><a href="https://www.senetic.cz/product/PBE-M2-400" target="_blank">PBE-M2-400</a></strong></p> </td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Frequency Band</strong></td> <td style="width: 117px; text-align: center;">5 GHz</td> <td style="width: 117px; text-align: center;">5 GHz</td> <td style="width: 117px; text-align: center;">5 GHz</td> <td style="width: 118px; text-align: center;">2.4 GHz</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Antenna Gain</strong></td> <td style="width: 117px; text-align: center;">29 dBi</td> <td style="width: 117px; text-align: center;">25 dBi</td> <td style="width: 117px; text-align: center;">22 dBi</td> <td style="width: 118px; text-align: center;">18 dBi</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Dish Reflector</strong></td> <td style="width: 117px; text-align: center;">620 mm</td> <td style="width: 117px; text-align: center;">400 mm</td> <td style="width: 117px; text-align: center;">300 mm</td> <td style="width: 118px; text-align: center;">400 mm</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Network Interface</strong></td> <td style="width: 117px; text-align: center;">10/100/1000</td> <td style="width: 117px; text-align: center;">10/100/1000</td> <td style="width: 117px; text-align: center;">10/100</td> <td style="width: 118px; text-align: center;">10/100</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Throughput</strong></td> <td style="width: 117px; text-align: center;">150+ Mbps</td> <td style="width: 117px; text-align: center;">150+ Mbps</td> <td style="width: 117px; text-align: center;">150+ Mbps</td> <td style="width: 118px; text-align: center;">150+ Mbps</td> </tr> <tr> <td style="width: 117px; text-align: center;"><strong>Range</strong></td> <td style="width: 117px; text-align: center;">30+ km</td> <td style="width: 117px; text-align: center;">25+ km</td> <td style="width: 117px; text-align: center;">20+ km</td> <td style="width: 118px; text-align: center;">20+ km</td> </tr> </tbody> </table> <p style="text-align: left;"> </p> <h2 style="text-align: left;">Materiály výrobce</h2> <p style="text-align: left;"><a href="//senetic.pl/gfx/products/files/PowerBeam_DS.pdf" target="_blank"><span class="icon icon-small icon-pdf"> </span>Více v dokumentu připraveném výrobcem</a></p> <p style="text-align: left;"><a href="//senetic.pl/gfx/products/Ubiquiti PN/Products/Power Beam/PowerBeam_M5_300_QSG.pdf" target="_blank"><span class="icon icon-small icon-pdf"> </span>Přečtěte si návod</a></p> <p style="text-align: left;"> </p> <h2 style="text-align: left;">Specifikace</h2>
PowerBeam vychází z dřívější velmi úspěšné řady produktů NanoBridge. Nově obsahuje výkonější hardware a chytřejší konstrukci. Konstrukce byla maximálně zjednodušena a instalace v terénu je nyní rychlejší a pohodlnější, pro zajímavost bych zmínil tlačítko pro uvolnění zářiče což byl problém u starší generace.
Uvnitř PowerBeamu se nachází výkonný MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz).
InnerFeed™ technologie integruje rádiovou část do zářiče od antény čímž odpadá potenciální ztráta na RF kabelu.
Tvar a velikost PowerBeamu nabízí nejvyšší možný zisk antény. Navíc díky ekcelentní směrovosti Vám bude PoweBeam skvěle pracovat i ve více zarušeném prostředí.
Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.
Obsah balení
- Zařízení
- Parabola
- PoE napájecí zdroj
- Napájecí kabel
- Plastová část pro uchycení zářiče
- Držák
PowerBeam M5 300 je výkonná venkovní jednotka s 22dBi anténou. Je určena pro spoje bod-bod s rychlostí až 150Mbps.
PowerBeam M5 300 je výkonná venkovní jednotka s 22dBi anténou. Je určena pro spoje bod-bod s rychlostí až 150Mbps.
PowerBeam M5 300 je výkonná venkovní jednotka s 22dBi anténou. Je určena pro spoje bod-bod s rychlostí až 150Mbps.
