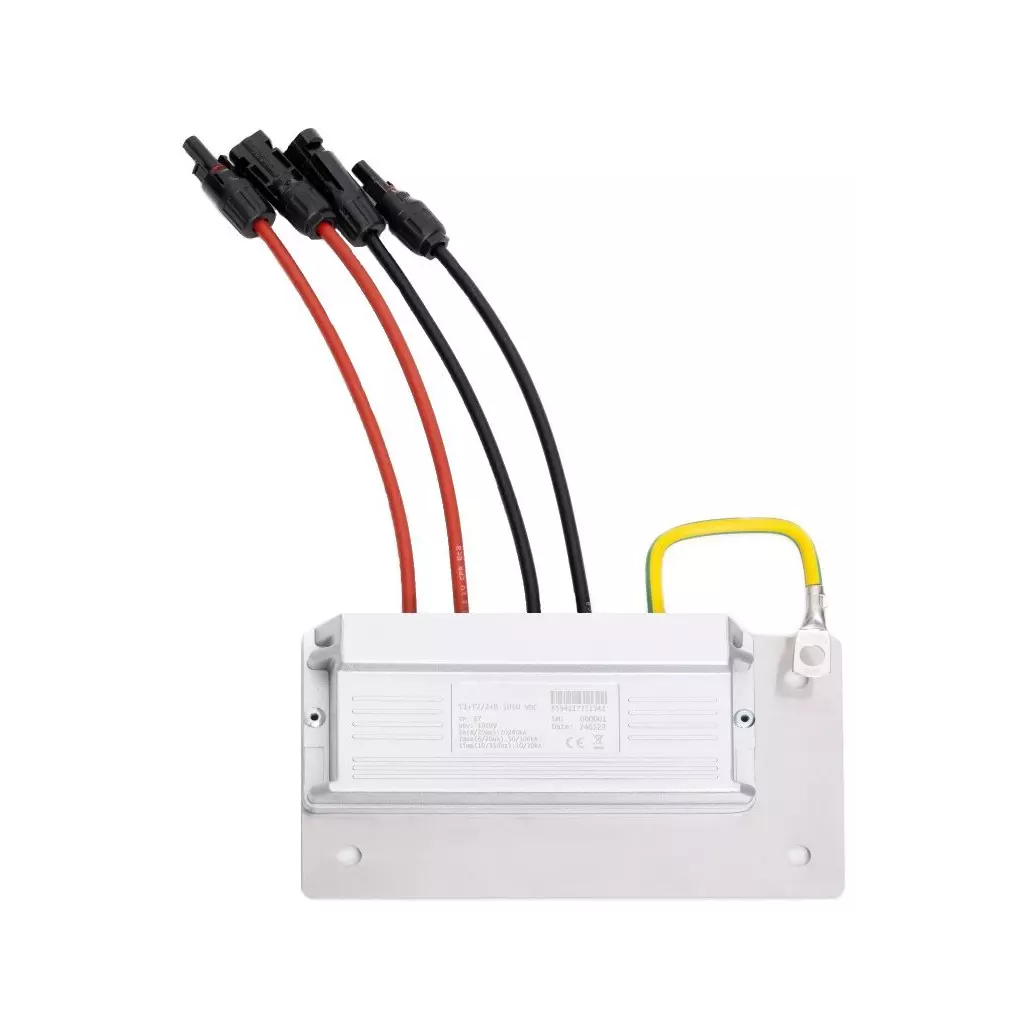

Solarmi OSPD20 svodič přepětí, venkovní T1+T2 2+0, 1010 Vdc, 30A, CE
![](https://cdn.vmshop.cz/images/get/7/sopsmi0025.jpg?p=detail,wp)
Popis produktu:
Svodič přepětí určený pro ochranu fotovoltaických zařízení. Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s interním plnivem potlačujícím hoření.
Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.
Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.
Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).
Poznámka: Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí. V případě, že je vyšší než maximální výrobcem udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.
Vlastnosti:
- Vhodné pro síť DC
- Zkratová odolnost ISCPV: 10 kA
- Napěťová ochranná hladina při In Upa: < 2,3 kV
- Pouzdro z hliníkové slitiny
- Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31, T1+T2
ZÁKLADNÍ SPECIFIKACE
Provedení: Typ 1: 2+0 (1 pár 6 mm2 vstup + 1 pár 6 mm2 výstup) Max. provozní napětí mezi L+ a L-: 1010 V DC Jmenovitý zatěžovací proud: 30 A Připojovací vodiče: MC4, délka: 25 cm, průřez: 6/10 mm2 Doba odezvy ta: < 25 ns Krytí: IP67 Rozměry: 234 × 126 × 34,4 mm Provozní teplota: -40 až +85 °C
