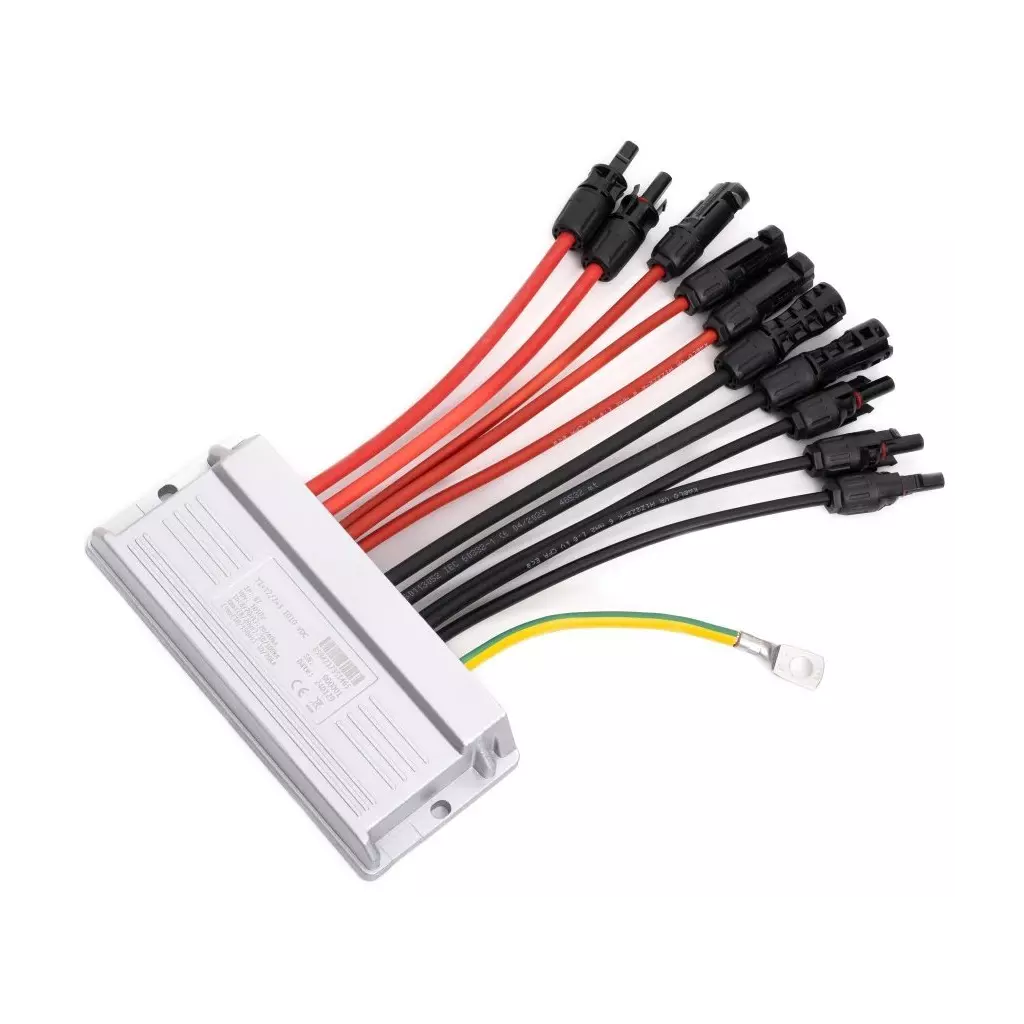

Solarmi OSPD23 svodič přepětí, venkovní T1+T2 2+3, 1010 Vdc, 30A, CE

Xtend Solarmi OSPD23

Svodič přepětí určený pro ochranu fotovoltaických zařízení. Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s interním plnivem potlačujícím hoření.

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm² (v některých verzích i 10 mm²) s dvojitou izolací a barevným rozlišením.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm² nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).

Poznámka: Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí. V případě, že je vyšší než maximální výrobcem udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.

Vlastnosti:

• Vhodné pro síť DC
• Zkratová odolnost I_SCPV: 10 kA
• Napěťová ochranná hladina při In Up_a: < 2,3 kV
• Pouzdro z hliníkové slitiny
• Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31, T1+T2

ZÁKLADNÍ SPECIFIKACE

Provedení: Typ 2: 3+2 (3 páry 6 mm² vstup + 2 páry 10 mm² výstup) Max. provozní napětí mezi L+ a L-: 1010 V DC Jmenovitý zatěžovací proud: 30 A Připojovací vodiče: MC4, délka: 25 cm, průřez: 6/10 mm² Doba odezvy t_a: < 25 ns Krytí: IP67 Rozměry: 234 × 126 × 34,4 mm Provozní teplota: -40 až +85 °C

Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů. Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření. Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením. Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci. Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32). Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí. V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem. Maximální provozní DC napětí mezi L+ a L- (L+- a PE) 1010 V In (8/20 μs) L+ nebo L- /PE 20 kA L+- /PE 40 kA Imax (8/20 μs) L+ nebo L- /PE 50 kA L+- /PE 100 kA Imp (10/350 μs) L+ nebo L- /PE 12,5 kA L+- /PE 25 kA Rozměry 234x126x34,4 mm Připojovací vodiče Délka: cca 25 cm; Průřez: 6/10 mm2; Konektory: MC4 samec/samice s integrovanou pojistkou Umístění Venkovní - montáž na nosný systém PV panelů Jmenovitý zkratový proud Iscpv 10 kA Vnější odpojovače pojistka integrovaná v MC4 < 30 A na vstupu Indikace zapůsobení SPD pokles výstupního napětí k 0 V Reziduální proud max 50 μA Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 T1+T2 Vhodné pro síť DC Jmenovitý zatěžovací proud IL Type 1 - 30 A Type 2 - 30 A Type 3 - 80 A Zkratová odolnosT ISCPV 10 kA Napěťová ochranná hladina při In UP < 2,3 kV Doba odezvy tA < 25 ns Materiál pouzdra Alu slitina Stupeň ochrany krytu IP67 Pracovní teplota ϑ -40 ÷ 85 °C Vlhkostní rozsah RH 0 ÷ 100 % Průřez vodiče konektoru Průřez: 6 mm2 / 10 mm2 (dle provedení) Utahovací moment zemní svorky Dle použitého šroubu M8/10 Způsob montáže FV Alu profil Pracovní poloha Libovolná Poruchový režim SPD OCFM Výměnné provedení NE Životnost > 15 let
