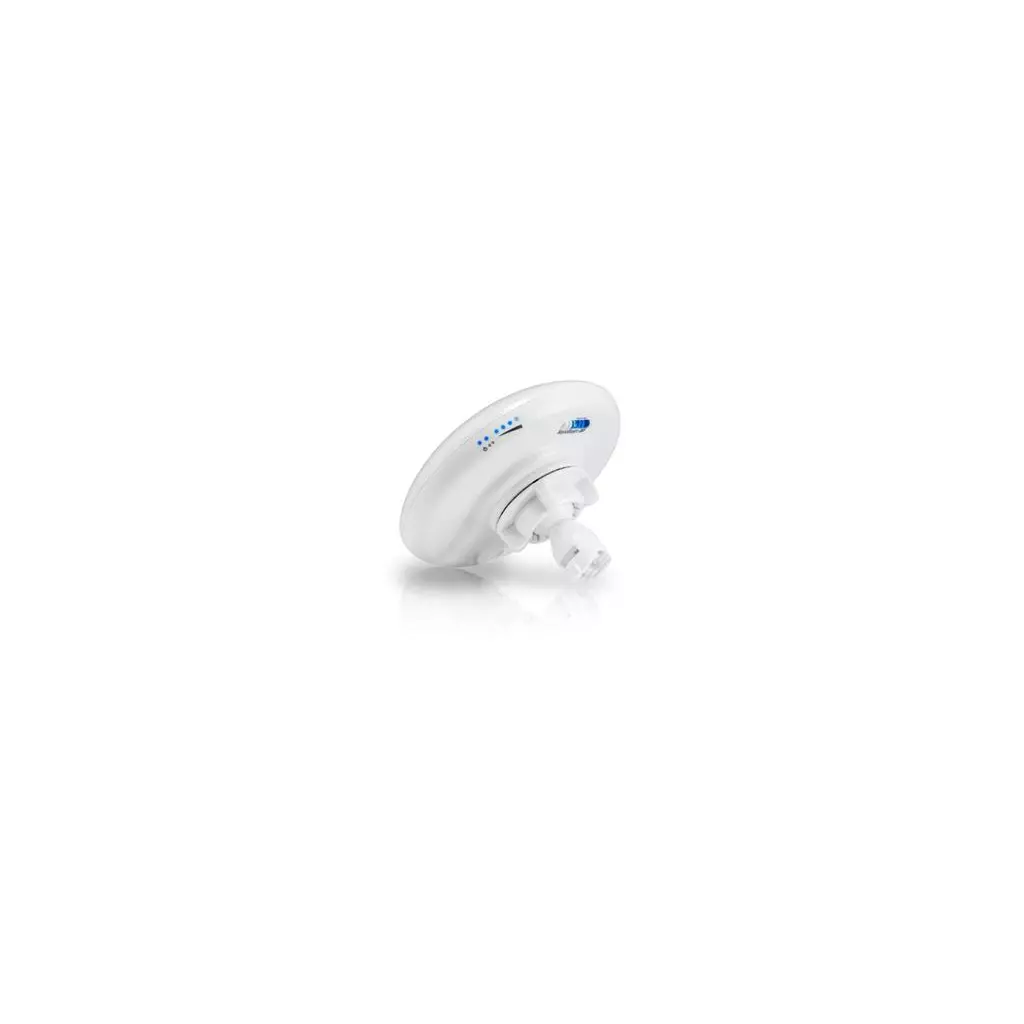

UBNT NanoBeam M5-16, venkovní, 5GHz MIMO, 2x 16dBi, AirMAX

NanoBeam M5-16 dBi je výkonná / kompletně venkovní jednotka včetně 16 dBi 2x2 MIMO antény pro pásmo 5 GHz vhodná jako CPE řešení. Jednotka umožňuje komunikaci reálnou rychlostí až 300 Mbps. Tato nová, velmi výkonná a kompaktní jednotka vychází z velmi oblíbených jednotek NanoBridge. Díky rychlejšímu procesoru poskytuje maximální výkon v mimimálních rozměrech při zachování nízké ceny. Anténní systém se skládá ze dvou 16 dBi antén (MIMO) s horizontální a vertikální polarizací. Díky kvalitní směrové anténě jednotka lépe filtruje šum a zajišťuje tak lepší odolnost proti rušení. Tato vlastnost je zvláště důležitá při použití v zarušených oblastech. Pro vysoké přenosové rychlosti jednotka využívá standard 802.11n a v případě použití jako klientská jednotka také podporuje technologii AirMAX (TDMA) pro připojení k AP s nízkými latencemi. Tabulka parametrů: ------------------ Frekvence (MHz): 5170 - 5875 Normy: 802.11a/n Maximální přenosová rychlost: 300 Mbps LAN port: 1x RJ45 10/100 Mbps Napájení:12 - 24V (pouze PoE) Bezdrátové operační módy: AP, Client, WDS Operační módy: Bridge, NAT DHCP server / client: Ano / Ano Výstup na externí anténu: Ne Ostatní výstupy: - Šifrování: WPA2 Minimální citlivost: -96 Provozní teplota: -40 až 70 °C Regulace výkonu: Ano Max. výstupní výkon: 26dBm Počet antén: 1(duální) Vyzařovací úhel H / V: 43° / 43° Zisk antény: 16dBi AirMAX.Ano Chipset.- Atheros Procesor. MIPS 74KC, 550 MHz RAM: 64 MB NAND:8 MB Hmotnost: 0,32 Kg Operační systém: AirOS Podporované OS:- Podpora IPv6: Transparentní (režim bridge) Výchozí IP: 192.168.1.20 Výchozí jméno / heslo ubnt / ubnt Obsah balení: zařízení, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár i na zeď, kovový pásek Venkovní použití: Ano

NanoBeam M5-16 dBi je výkonná / kompletně venkovní jednotka včetně 16 dBi 2x2 MIMO antény pro pásmo 5 GHz vhodná jako CPE řešení. Jednotka umožňuje komunikaci reálnou rychlostí až 300 Mbps. Tato nová, velmi výkonná a kompaktní jednotka vychází z velmi oblíbených jednotek NanoBridge. Díky rychlejšímu procesoru poskytuje maximální výkon v mimimálních rozměrech při zachování nízké ceny. Anténní systém se skládá ze dvou 16 dBi antén (MIMO) s horizontální a vertikální polarizací. Díky kvalitní směrové anténě jednotka lépe filtruje šum a zajišťuje tak lepší odolnost proti rušení. Tato vlastnost je zvláště důležitá při použití v zarušených oblastech. Pro vysoké přenosové rychlosti jednotka využívá standard 802.11n a v případě použití jako klientská jednotka také podporuje technologii AirMAX (TDMA) pro připojení k AP s nízkými latencemi. Technická specifikace: Parametr Hodnota Frekvence (MHz) 5170 - 5875 Normy 802.11a/n Maximální přenosová rychlost 300 Mbps LAN port 1x RJ45 10/100 Mbps Napájení 12 - 24V (pouze PoE) Bezdrátové operační módy AP, Client, WDS Operační módy Bridge, NAT DHCP server / client Ano / Ano Výstup na externí anténu Ne Ostatní výstupy - Šifrování WPA2 Minimální citlivost -96 Provozní teplota -40 až 70 °C Regulace výkonu Ano Max. výstupní výkon 26dBm Počet antén 1(duální) Vyzařovací úhel H / V 43° / 43° Zisk antény 16dBi AirMAX Ano Chipset Atheros Procesor MIPS 74KC, 550 MHz RAM 64 MB NAND 8 MB Hmotnost 0,32 Kg Operační systém AirOS Podporované OS - Podpora IPv6 Transparentní (režim bridge) Výchozí IP 192.168.1.20 Výchozí jméno / heslo ubnt / ubnt Obsah balení zařízení, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár i na zeď, kovový pásek Venkovní použití Ano

Ubiquiti NBE-M5-16 network antenna Přehled NanoBeam M5-16dBi je výkonná/kompletně venkovní jednotka včetně 16dBi 2x2 MIMO antény pro pásmo 5GHz vhodná jako CPE řešení. Jednotka umožňuje komunikaci reálnou rychlostí až 300Mbps. Tato nová, velmi výkonná a kompaktní jednotka vychází z velmi oblíbených jednotek NanoBridge. Díky rychlejšímu procesoru poskytuje maximální výkon v minimálních rozměrech při zachování nízké ceny. Anténní systém se skládá ze dvou 16dBi antén (MIMO) s horizontální a vertikální polarizací. Díky kvalitní směrové anténě jednotka lépe filtruje šum a zajišťuje tak lepší odolnost proti rušení. Tato vlastnost je zvláště důležitá při použití v zarušených oblastech. Pro vysoké přenosové rychlosti jednotka využívá standard 802.11n a v případě použití jako klientská jednotka také podporuje technologii AirMAX (TDMA) pro připojení k AP s nízkými latencemi. Specifikace Frekvence (MHz): 5170-5875 Normy: 802.11a/n Maximální přenosová rychlost: 300Mbps LAN port: 1x RJ45 10/100Mbps Napájení: 12-24V (pouze PoE) Bezdrátové operační módy: AP, Client, WDS Operační módy: Bridge, NAT DHCP server/client: Ano/Ano Výstup na externí anténu: Ne Ostatní výstupy: - Šifrování: WPA2 Minimální citlivost: -96 Provozní teplota: -40 až 70°C Regulace výkonu: Ano Max. výstupní výkon: 26dBm Počet antén: 1 (duální) Vyzařovací úhel H/V: 43°/43° Zisk antény: 16dBi AirMAX: Ano Chipset: Atheros Procesor: MIPS 74KC, 550MHz RAM: 64MB NAND: 8MB Hmotnost: 320g Operační systém: AirOS Podporované OS: - Podpora IPv6: Transparentní (režim bridge) Výchozí IP: 192.168.1.20 Výchozí jméno/heslo: Ubiquiti/Ubiquiti Venkovní použití: Ano Obsah balení * zařízení * PoE zdroj * napájecí kabel * manuál * montážní kit k přichycení na stožár i na zeď * kovový pásek

Ubiquiti NanoBeam M5 16 dBi

NanoBeam (NBE-M5-16) je výkonná kompletní venkovní jednotka včetně 16 dBi MIMO 2x2 antény pro pásmo 5 GHz vhodná pro Point-to-Point a Point-to-Multipoint spoje. Jednotka umožňuje komunikaci rychlostí až 150 Mbps.

Anténní systém se skládá ze dvou 16 dBi antén s horizontální a vertikální polarizací. Pro vysoké přenosové rychlosti jednotka využívá standard 802.11a/n a technologii AirMAX (TDMA) pro dosažení nízkých latencí.

Webová administrace je velmi jednoduchá a přehledná. Lze nastavit např.:

• režim AP, klient nebo WDS
• traffic shaping
• QoS
• mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT
• sílu signálu, jaká má odpovídat konkrétní signalizační LED
• výstupní výkon až 26 dBm

V režimu bridge a WDS zařízení podporuje transparentně přenosy IPv6.

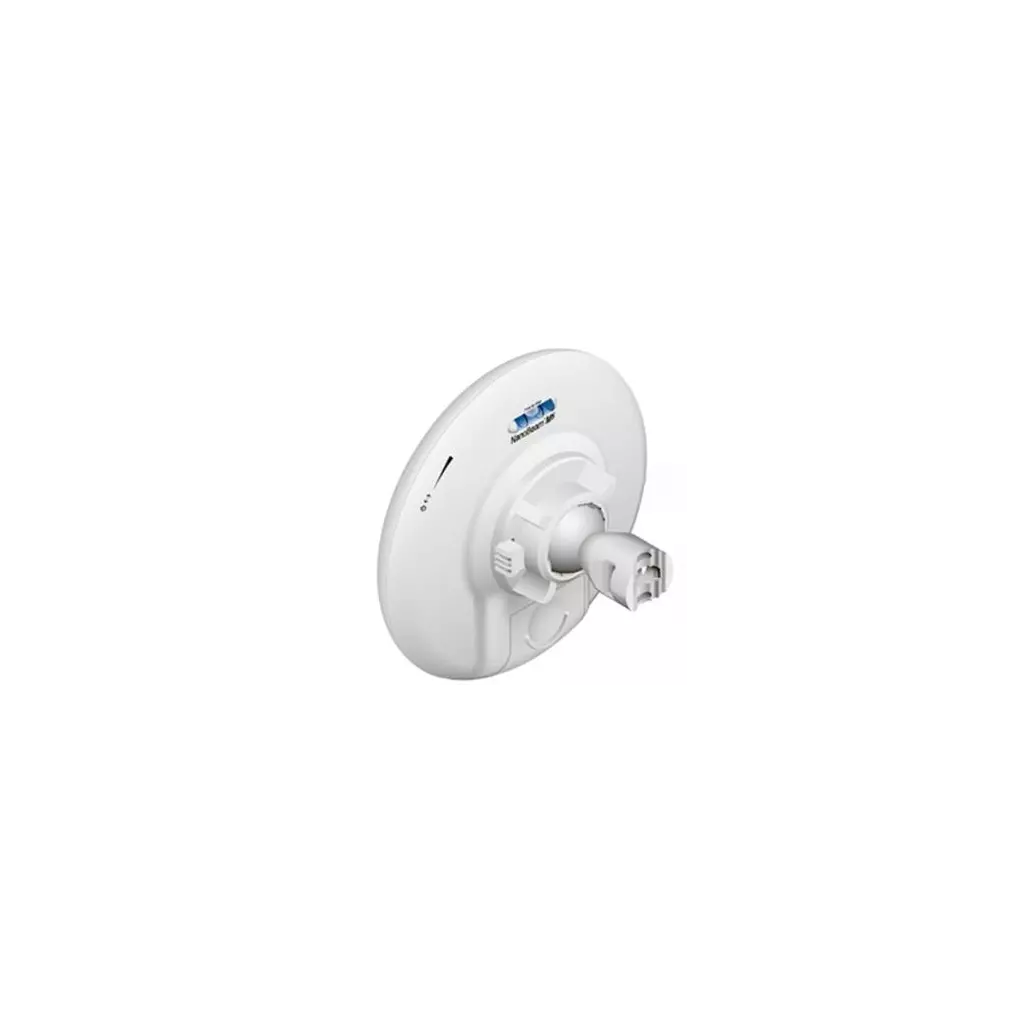

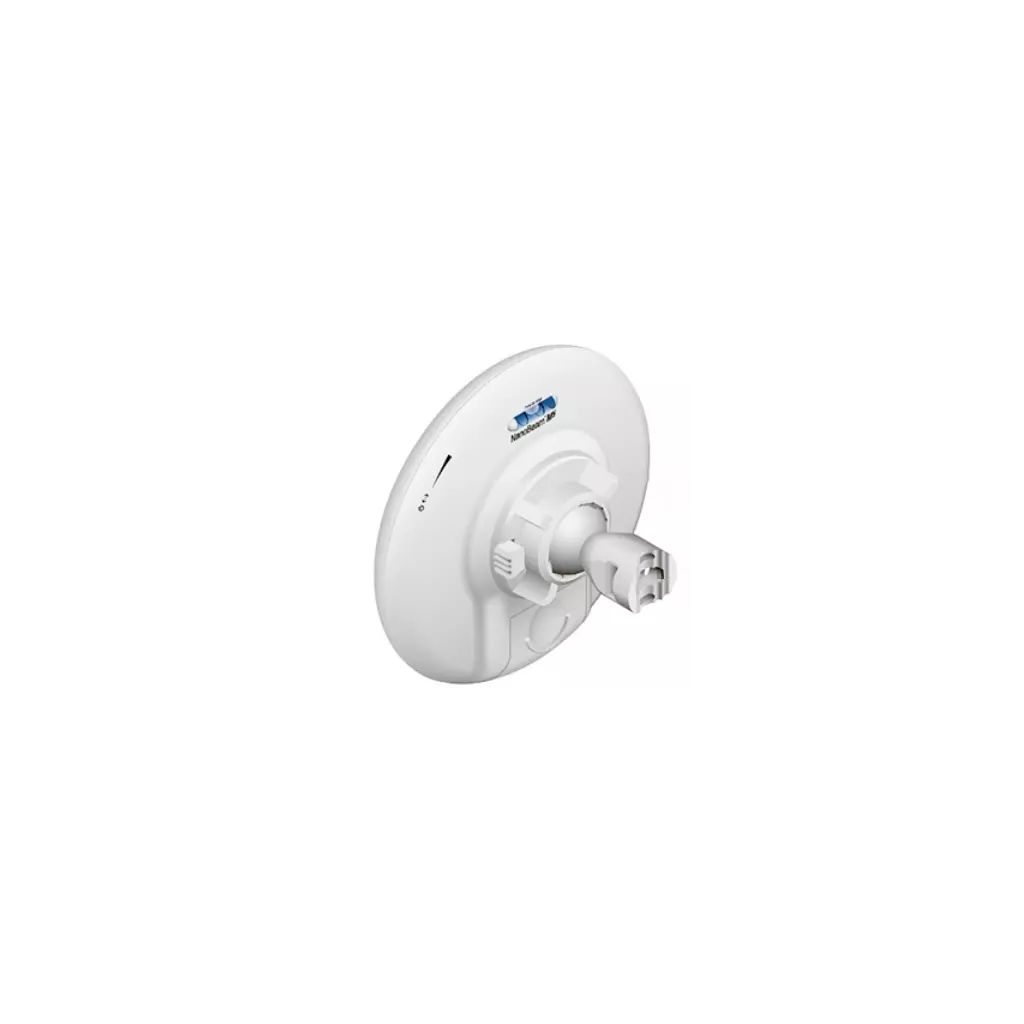

Výhodou NanoBeam je vodováha a inovativní kloubový držák, díky němu je možné anténu natočit do požadované polohy a přesně zaměřit.

Součástí balení je 24 V napájecí PoE adaptér.

ZÁKLADNÍ SPECIFIKACE

Standard Wi-Fi: IEEE 802.11a/n CPU frekvence: 560 MHz Počet jader: 1 RAM paměť: 64 MB Porty: 1× RJ-45 Podpora PoE: ano Frekvenční pásmo: 5150–5875 MHz Anténa: 16 dBi Rozměry: 140 × 140 × 54 mm Hmotnost: 320 g

---

Důležité upozornění: Systém airOS je neustále vylepšován, proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Downloads. Zároveň je nutné zařízení provozovat v souladu s Všeobecným Oprávněním pro pásmo 5 GHz, využívat funkci DFS a vyvarovat se použití frekvencí, které používají meteorologické radary tj. 5630 a 5645 MHz.

Ubiquiti NanoBeam M5-16 (NBE-M5-16) je kompletní venkovní jednotka včetně 16 dBi MIMO antény pro pásmo 5 GHz. Je vhodná především pro PTP spoje, ale s úspěchem ji využijete také pro vzdálené klienty. Pro vysoké přenosové rychlosti jednotka využívá standard 802.11n (teoreticky 300 Mbps) a i v případě použití jako klientská jednotka také podporuje technologii AirMAX (TDMA) pro připojení k AP s nízkými latencemi. Ubiquiti NanoBeam M5-16 (NBE-M5-16) v sobě spojuje výkonnou 2x2 MIMO směrovou anténu s integrovaným bezdrátovým adaptérem a technologiemi AirMax a InnerFeed. Jedná se o komplexní zařízení, které poskytuje výkonné řešení jedné strany např. páteřního spoje PTP.

NanoBeam M5-16 dBi je výkonná / kompletně venkovní jednotka včetně 16 dBi 2x2 MIMO antény pro pásmo 5 GHz vhodná jako CPE řešení. Jednotka umožňuje komunikaci reálnou rychlostí až 300 Mbps. Tato nová, velmi výkonná a kompaktní jednotka vychází z velmi oblíbených jednotek NanoBridge. Díky rychlejšímu procesoru poskytuje maximální výkon v mimimálních rozměrech při zachování nízké ceny. Anténní systém se skládá ze dvou 16 dBi antén (MIMO) s horizontální a vertikální polarizací. Díky kvalitní směrové anténě jednotka lépe filtruje šum a zajišťuje tak lepší odolnost proti rušení. Tato vlastnost je zvláště důležitá při použití v zarušených oblastech. Pro vysoké přenosové rychlosti jednotka využívá standard 802.11n a v případě použití jako klientská jednotka také podporuje technologii AirMAX (TDMA) pro připojení k AP s nízkými latencemi. Technická specifikace: Frekvence (MHz) 5170 - 5875 Normy 802.11a/n Maximální přenosová rychlost 300 Mbps LAN port 1x RJ45 10/100 Mbps Napájení 12 - 24V (pouze PoE) Bezdrátové operační módy AP, Client, WDS Operační módy Bridge, NAT DHCP server / client Ano / Ano Výstup na externí anténu Ne Ostatní výstupy - Šifrování WPA2 Minimální citlivost -96 Provozní teplota -40 až 70 °C Regulace výkonu Ano Max. výstupní výkon 26dBm Počet antén 1(duální) Vyzařovací úhel H / V 43° / 43° Zisk antény 16dBi AirMAX Ano Chipset Atheros Procesor MIPS 74KC, 550 MHz RAM 64 MB NAND 8 MB Hmotnost 0,32 Kg Podpora IPv6 Transparentní (režim bridge) Výchozí IP 192.168.1.20 Výchozí jméno / heslo ubnt / ubnt Obsah balení zařízení, PoE zdroj, napájecí kabel, manuál, montážní kit k přichycení na stožár i na zeď, kovový pásek Venkovní použití Ano

Bezdrátový můstek - Wi-Fi, AirMax - 5 GHz

NanoBeam M5-16dBi je výkonná / kompletně venkovní jednotka včetně 16dBi 2x2 MIMO antény pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Díky precizní konstrukci má NanoBeam pro svou velikost nejvyšší možný zisk. NanoBeam také díky své směrovosti a propracovanému designu pracuje skvěle i v zarušeném prostředí! Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení: - Zařízení - PoE napájecí zdroj - Napájecí kabel - Plastový kloub - Kovová stahovací páska

NanoBeam M5-16dBi je výkonná / kompletně venkovní jednotka včetně 16dBi 2x2 MIMO antény pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps.

Díky precizní konstrukci má NanoBeam pro svou velikost nejvyšší možný zisk. NanoBeam také díky své směrovosti a propracovanému designu pracuje skvěle i v zarušeném prostředí!

Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.

Obsah balení

• Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• Plastový kloub
• Kovová stahovací páska

NanoBeam M5 konstrukčně vychází z úspěšné modelové řady výrobce NanoBridge, avšak výrobce implementoval mnohá zlepšení. Opět se jedná o venkovní MIMO jednotku s polohovacím držákem a integrovanou 16dBi duplexní anténou. Maximální teoretická přenosová rychlost až 300Mbps (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz). Využívá standard 802.11n a podporuje technologii AirMAX (TDMA) pro vysokorychlostí připojení ve WLAN. Z nově implementovaných vylepšení lze jmenovat • osazení jednotky rychlejším procesorem (Atheros MIPS 74KC, 560 MHz) • vyladění vyzařovacích charakteristik (užší hlavní vyzařovací lalok) zvyšuje odolnost jednotky vůči okolní interferenci • konstrukční vylepšení pro ještě snadnější montáž a demontáž hardware v terénu • snadná směrovatelnost jednotky díky elevaci přes kloub, jež je součástí uchycení • Intelligent QoS (priorizace Voice/Videa) Součástí balení je i 24V napájecí zdroj s integrovaným POE. Z dalších parametrů a vlastností: • režim AP, klient nebo WDS • traffic shaping • QoS • mezi WAN a LAN transparentní bridge nebo routing, bez NAT nebo s NAT • síla signálu, jaká má odpovídat konkrétní signalizační LED PODROBNÉ TECHNICKÉ SPECIFIKACE Processor Specs: Atheros MIPS 74KC, 560 MHz Memory: 64 MB DDR2, 8 MB Flash Networking Interface: (1) 10/100 Ethernet Port Wireless Approvals: FCC, IC, CE RoHS Compliance: Yes Dimensions: 140 x 140 x 54 mm Weight: 0.320 kg Power Supply: 24V, 0.5A PoE 24V, 0.5A PoE Max. Power Consumption: 6 W Gain: 16 dBi Wind Loading: 21.4 N @ 200 km/h Wind Survivability: 200 km/h (125 mph) LEDs (1) Power, (1) LAN, (4) WLAN Signal Strength LEDs: Software-Adjustable to Correspond to Custom RSSI Levels Channel Sizes 5/8/10/20/30/40 MHz Polarization: Dual Linear Enclosure Outdoor: UV Stabilized Plastic Mounting Pole-Mount (Kit Included), Wall-Mount ESD/EMP Protection Air: ±24 kV, Contact:± 24 kV Operating Temperature: -40 to 70° C (-40 to 158° F) Operating Humidity: 5 to 95% Non-Condensing Shock & Vibration: ETSI300-019-1.4 Operating Frequency Summary (MHz): Worldwide 5170 - 5875 ! UPOZORNĚNÍ ! Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení korektním uzemněním tak, aby výrobcem integrovaný 16kV zemnící člen byl efektivní. Při venkovních instalacích je pro vedení signálu třeba používat stíněnou Cat5E kabeláž (FTP/SFTP), doporučené je také nasazení ethernetové přepěťové ochrany (EPO). Případným nerespektováním riskujete nevratné poškození chipu na ethernet části (zařízení přestane po ethernetu komunikovat), či výrazné snížení citlivosti či vysílacího výkonu boardu poškozením integrovaného miniPCI modulu. FIRMWARE RECOVERY V případě, že zařízení přestane odpovídat (tkzv. "zatuhne"), předtím než jej zašlete k reklamaci se přesvědčte, že nestabilita není odstranitelná k tomu určeným uživatelským software výrobce. Příslušná Utilita i průvodce viz. související odkazy níže na stránce. GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

NanoBeam M5-16dBi je výkonná / kompletně venkovní jednotka včetně 16dBi 2x2 MIMO antény pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Díky precizní konstrukci má NanoBeam pro svou velikost nejvyšší možný zisk. NanoBeam také díky své směrovosti a propracovanému designu pracuje skvěle i v zarušeném prostředí! Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Technické parametry: Bezdrátové vlastnosti Bezdrátové frekvence: 5 GHz WiFi standardy: airMAX, 802.11a, 802.11n Přenosová rychlost WiFi - 5GHz [Mb/s]: 300 Vysílací výkon 5GHz [dBm]: 26 Šifrování: WPA2 AES 5GHz MIMO: 2 x 2 Typ antény: Vestavěná Počet vestavěných antén: 2 Zisk antény [dBi]: 16 Fyzické charakteristiky Použití: Venkovní Tlačítka: Reset Provozní teplota [°C]: -40 až 70 Hmotnost [g]: 320 Hloubka [mm]: 54 Šířka [mm]: 140 Výška [mm]: 140 Hardware Velikost operační paměti [MB]: 64 CPU: MIPS 74Kc Frekvence CPU [MHz]: 560 Konektory a rozhraní Rychlosti LAN: (1) 10/100Mbps Napájení Max. spotřeba energie [W]: 6 Napájení přes PoE: 24V DC Typy PoE: Vstupní Software Operační mód: Klient, Repeater, AP Router, Access Point, Klient Router (wisp) Podpora IPv6: Transparentní (režim bridge) Výchozí IP adresa: 192.168.1.20 Výchozí jméno a heslo: ubnt / ubnt Obsah balení: - Zařízení - PoE napájecí zdroj - Napájecí kabel - Plastový kloub - Kovová stahovací páska

NanoBeam M5-16 dBi je výkonná / kompletně venkovní jednotka včetně 16 dBi 2x2 MIMO antény pro pásmo 5 GHz vhodná jako CPE řešení. Jednotka umožňuje komunikaci reálnou rychlostí až 300 Mbps. Tato nová, velmi výkonná a kompaktní jednotka vychází z velmi oblíbených jednotek NanoBridge. Díky rychlejšímu procesoru poskytuje maximální výkon v mimimálních rozměrech při zachování nízké ceny. Anténní systém se skládá ze dvou 16 dBi antén (MIMO) s horizontální a vertikální polarizací. Díky kvalitní směrové anténě jednotka lépe filtruje šum a zajišťuje tak lepší odolnost proti rušení. Tato vlastnost je zvláště důležitá při použití v zarušených oblastech. Pro vysoké přenosové rychlosti jednotka využívá standard 802.11n a v případě použití jako klientská jednotka také podporuje technologii AirMAX (TDMA) pro připojení k AP s nízkými latencemi. Technická specifikace: Parametr Hodnota Frekvence (MHz) 5170 - 5875 Normy 802.11a/n Maximální přenosová rychlost 300 Mbps LAN port 1x RJ45 10/100 Mbps Napájení 12 - 24V (pouze PoE) Bezdrátové operační módy AP, Client, WDS Operační módy Bridge, NAT DHCP server / client Ano / Ano Výstup na externí anténu Ne Ostatní výstupy - Šifrování WPA2 Minimální citlivost -96 Provozní teplota -40 až 70 °C Regulace výkonu Ano Max. výstupní výkon 26dBm Počet antén 1(duální) Vyzařovací úhel H / V 43° / 43° Zisk antény 16dBi AirMAX Ano Chipset Atheros Procesor MIPS 74KC, 550 MHz RAM 64 MB NAND 8 MB Hmotnost 0,32 Kg Operační systém AirOS Podporované OS - Podpora IPv6 Transparentní (režim bridge) Výchozí IP 192.168.1.20 Výchozí jméno / heslo ubnt / ubnt Venkovní použití Ano Obsah balení Zařízení PoE napájecí zdroj Napájecí kabel Plastový kloub Kovová stahovací páska

NanoBeam M5-16dBi je výkonná / kompletně venkovní jednotka včetně 16dBi 2x2 MIMO antény pro pásmo 5 GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300 Mbps.

Díky precizní konstrukci má NanoBeam pro svou velikost nejvyšší možný zisk. NanoBeam také díky své směrovosti a propracovanému designu pracuje skvěle i v zarušeném prostředí!

airMAX TDMA

Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích.

Obsah balení

• Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• Plastový kloub
• Kovová stahovací páska

NanoBeam M5-16dBi je výkonná / kompletně venkovní jednotka včetně 16dBi 2x2 MIMO antény pro pásmo 5GHz vhodná jako klientské řešení na kratší vzdálenosti. Jednotka umožňuje komunikovat přenosovou rychlostí až 300Mbps. Díky precizní konstrukci má NanoBeam pro svou velikost nejvyšší možný zisk. NanoBeam také díky své směrovosti a propracovanému designu pracuje skvěle i v zarušeném prostředí! Největší výhodou jakéhokoliv airMAX zařízení je vedle vysoké přenosové rychlosti díky standardu 802.11n využití časového multiplexu TDMA. Protokol TDMA airMAX umožňuje vynikající škálovatelnost a vysokou propustnost při zachování nízkých latencí v PtMP sítích. Obsah balení

• Zařízení
• PoE napájecí zdroj
• Napájecí kabel
• Plastový kloub
• Kovová stahovací páska

<h2 style="text-align: justify;">Ubiquiti NBE-M5-16 &ndash; vysok&aacute; kvalita za př&iacute;znivou cenu</h2> <h3 style="text-align: justify;">Ubiquiti NBE-M5-16 je v&yacute;konn&eacute; ře&scaron;en&iacute; pracuj&iacute;c&iacute; ve frekvenčn&iacute;m p&aacute;smu 5&nbsp;GHz. M&aacute; integrovan&yacute; r&aacute;diov&yacute; modul o v&yacute;konu do 28&nbsp;dBm.</h3> <p style="text-align: justify;">Zař&iacute;zen&iacute; je vybaveno procesorem Atheros MIPS 74KC s taktovac&iacute; frekvenc&iacute; 560&nbsp;MHz. Je založeno na intern&iacute; paměti o velikosti 64&nbsp;MB a paměti flash o kapacitě 8&nbsp;MB. R&aacute;diov&yacute; syst&eacute;m je charakteristick&yacute; rozhran&iacute;m 10/100 ethernet Port. Je nap&aacute;jen&yacute; přes PoE.</p> <p style="text-align: justify;">&nbsp;</p> <p class="MsoNormal"><img style="display: block; margin-left: auto; margin-right: auto;" src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/NBE_M5_16_2_.png" alt="" width="384" height="376" /></p> <p class="MsoNormal" style="text-align: justify;">&nbsp;</p> <h2 style="text-align: justify;">Kompaktn&iacute; stavba</h2> <p class="MsoNormal" style="text-align: justify;">Nab&iacute;zen&yacute; model se vyznačuje kompaktn&iacute; konstrukc&iacute;. Je vyroben z odoln&yacute;ch komponent, d&iacute;ky tomu může b&yacute;t použ&iacute;v&aacute;n v teplot&aacute;ch od &minus;40 do 70&deg;&nbsp;C.</p> <p class="MsoNormal" style="text-align: justify;">&nbsp;</p> <p class="MsoNormal"><img style="display: block; margin-left: auto; margin-right: auto;" src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/NBE_M5_16_hardware_overview.png" alt="" width="546" height="467" /></p> <h2 style="text-align: justify;"><strong>Instalace</strong></h2> <p style="text-align: justify;">Instalace zař&iacute;zen&iacute; s&eacute;rie Ubiquiti NanoBeam M prob&iacute;h&aacute; rychle a snadno. V&yacute;robek m&aacute; kulov&yacute; &uacute;chyt, kter&yacute; usnadňuje spr&aacute;vn&eacute; nastaven&iacute;.</p> <p style="text-align: justify;">&nbsp;</p> <p class="MsoNormal"><video style="display: block; margin-left: auto; margin-right: auto;" autoplay="autoplay" loop="loop" width="642" height="321"> <source src="/gfx/products/Feb 2016/NanoBeam_M.mp4" type="video/mp4" /></video></p> <p class="MsoNormal">&nbsp;</p> <p class="MsoNormal"><img style="display: block; margin-left: auto; margin-right: auto;" src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/NBE_M5_16_instalacja_1.png" alt="" width="662" height="299" /></p> <p class="MsoNormal"><img style="display: block; margin-left: auto; margin-right: auto;" src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/NBE_M5_16_instalacja_2.png" alt="" width="565" height="272" /></p> <p class="MsoNormal">&nbsp;</p> <h2>Nejdůležitěj&scaron;&iacute; vlastnosti</h2> <ul> <li>pr&aacute;ce ve frekvenčn&iacute;m p&aacute;smu 5&nbsp;GHz</li> <li>propustnost 150+&nbsp;Mbps</li> <li>dosah 10+&nbsp;km</li> <li>energetick&yacute; zisk ant&eacute;ny 16&nbsp;dBi</li> <li>polarizace Dual Linear</li> <li>kvalitn&iacute; konstrukce odoln&aacute; vůči povětrnostn&iacute;m podm&iacute;nk&aacute;m</li> </ul> <p>&nbsp;</p> <h2 class="MsoNormal"><strong>Použit&iacute;</strong></h2> <p>Ubiquiti NBE-M5-16 může pracovat v režimu Router nebo Bridge.Ubiquiti NBE-M5-16 &ndash; vysok&aacute; kvalita za př&iacute;znivou cenu</p> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/NBE_5AC_19_Application_Examples.png" alt="" width="490" height="506" /></p> <p class="MsoNormal" style="text-align: justify;">&nbsp;</p> <h2>Srovn&aacute;n&iacute;</h2> <table style="height: 355px; width: 650px; margin-left: auto; margin-right: auto;" border="5"> <tbody> <tr style="height: 27.125px;"> <td style="width: 167px; height: 27.125px; text-align: center;"> <p>&nbsp;</p> <p>&nbsp;</p> </td> <td style="width: 351px; height: 27.125px; text-align: center;"> <p><img src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/nbe_m5_16_product_model_small.jpg" alt="" width="101" height="87" /></p> <p>&nbsp;</p> <p><strong><a href="../../product/NBE-M2-13" target="_blank">NBE-M2-13</a></strong></p> </td> <td style="width: 253px; height: 27.125px; text-align: center;"> <p><img style="display: block; margin-left: auto; margin-right: auto;" src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/nbe_m5_16_product_model_small.jpg" alt="" width="101" height="87" /></p> <p>&nbsp;</p> <p><strong>NBE-M5-16</strong></p> </td> <td style="width: 20px; height: 27.125px; text-align: center;"> <p style="text-align: center;"><img style="display: block; margin-left: auto; margin-right: auto;" src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/nbe_m5_19_product_model_small.jpg" alt="" width="120" height="102" /></p> <p style="text-align: center;"><strong><a href="../../product/NBE-M5-19" target="_blank">NBE-M5-19</a></strong></p> </td> <td style="width: 333px; height: 27.125px; text-align: center;"> <p style="text-align: center;"><img src="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/nbe_5ac_19_product_model_small.jpg" alt="" width="109" height="106" /></p> <p style="text-align: center;"><strong><a href="../../product/NBE-5AC-19" target="_blank">NBE-5AC-19</a></strong></p> </td> </tr> <tr style="height: 20px;"> <td style="width: 167px; height: 20px; text-align: center;"> <p><strong>FREQUENCY</strong></p> </td> <td style="width: 351px; height: 20px; text-align: center;">2.4 GHz&nbsp;</td> <td style="width: 253px; height: 20px; text-align: center;">5 GHz&nbsp;</td> <td style="width: 20px; height: 20px; text-align: center;">&nbsp;5 GHz</td> <td style="width: 333px; height: 20px; text-align: center;">5 GHz</td> </tr> <tr style="height: 27px;"> <td style="width: 167px; height: 27px; text-align: center;"> <p><strong>THROUGHPUT</strong></p> </td> <td style="width: 351px; height: 27px; text-align: center;">&nbsp;150+ Mbps</td> <td style="width: 253px; height: 27px; text-align: center;">&nbsp;150+ Mbps</td> <td style="width: 20px; height: 27px; text-align: center;">&nbsp;150+ Mbps</td> <td style="width: 333px; height: 27px; text-align: center;">450+ Mbps</td> </tr> <tr style="height: 17px;"> <td style="width: 167px; height: 17px; text-align: center;"> <p><strong>RANGE</strong></p> </td> <td style="width: 351px; height: 17px; text-align: center;">15+ km&nbsp;</td> <td style="width: 253px; height: 17px; text-align: center;">&nbsp;10+ km&nbsp;</td> <td style="width: 20px; height: 17px; text-align: center;">15+ km&nbsp;&nbsp;</td> <td style="width: 333px; height: 17px; text-align: center;">15+ km&nbsp;</td> </tr> <tr style="height: 17px;"> <td style="width: 167px; height: 17px; text-align: center;"> <p><strong>DIMENSIONS</strong></p> </td> <td style="width: 351px; height: 17px; text-align: center;">189 x 189 x 125 mm</td> <td style="width: 253px; height: 17px; text-align: center;">140 x 140 x 54 mm</td> <td style="width: 20px; height: 17px; text-align: center;">189 x 189 x 125 mm</td> <td style="width: 333px; height: 17px; text-align: center;">189 x 189 x 125 mm</td> </tr> </tbody> </table> <p>&nbsp;</p> <h2>Materi&aacute;ly v&yacute;robce</h2> <p class="MsoNormal"><a href="../../gfx/products/files/NanoBeam_DS.pdf" target="_blank"><span class="icon icon-small icon-pdf">&nbsp;</span>V&iacute;ce v dokumentu připraven&eacute;m v&yacute;robcem</a></p> <p class="MsoNormal"><a href="../../gfx/products/Ubiquiti PN/Products/NanoBeam AC/Nano Beam M/NBE_M5_16_QSG.pdf" target="_blank"><span class="icon icon-small icon-pdf">&nbsp;</span>Přečtěte si n&aacute;vod</a></p> <p class="MsoNormal">&nbsp;</p> <h2>Specifikace</h2>

airMAX NanoBeam M5 2x16dBi

---

NanoBeam M5 2x16dBi je nová kompaktní jednotka s elegantním designem a vyskovým výkonem. Uvnitř se nachází MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Podorovány jsou standardy 802.11n a nechybí ani zpětná kompatibilita s 802.11a. Díky AirMAX (protokol TDMA) technologii je možné připojení k AP s nízkými latencemi a velkou propustností bezdrátového spoje. Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz).

Technické specifikace: Model NBE-M5-16 Processor Specs Atheros MIPS 74KC, 560 MHz Memory 64 MB DDR2, 8 MB Flash Networking Interface (1) 10/100 Ethernet Port Wireless Approvals FCC, IC, CE RoHS Compliance Yes Model NBE-M5-16 Dimensions 140 x 140 x 54 mm Weight 0.320 kg Power Supply 24V, 0.5A PoE Power Method Passive PoE (Pairs 4, 5+; 7, 8 Return) Max. Power Consumption 6 W Gain 16 dBi Output Power: 26 dBm Wind Loading 21.4 N @ 200 km/h (4.8 lbf @ 125 mph) Wind Survivability 200 km/h (125 mph) LEDs (1) Power, (1) LAN, (4) WLAN Signal Strength LEDs Software-Adjustable to Correspond to Custom RSSI Levels Channel Sizes 5/8/10/20/30/40 MHz Polarization Dual Linear Enclosure Outdoor UV Stabilized Plastic Mounting Pole-Mount (Kit Included), Wall-Mount ESD/EMP Protection Air: ±24 kV, Contact:± 24 kV Operating Temperature -40 to 70° C (-40 to 158° F) Operating Humidity 5 to 95% Non-Condensing Salt Fog Test IEC 68-2-11 (ASTM B117), Equivalent: MIL-STD-810 G Method 509.5 Vibration Test IEC 68-2-6 Temperature Shock Test IEC 68-2-14 UV Test IEC 68-2-5 at 40° C (104° F), Equivalent: ETS 300 019-1-4 Wind-Driven Rain Test ETS 300 019-1-4, Equivalent: MIL-STD-810 G Method 506.5

---
