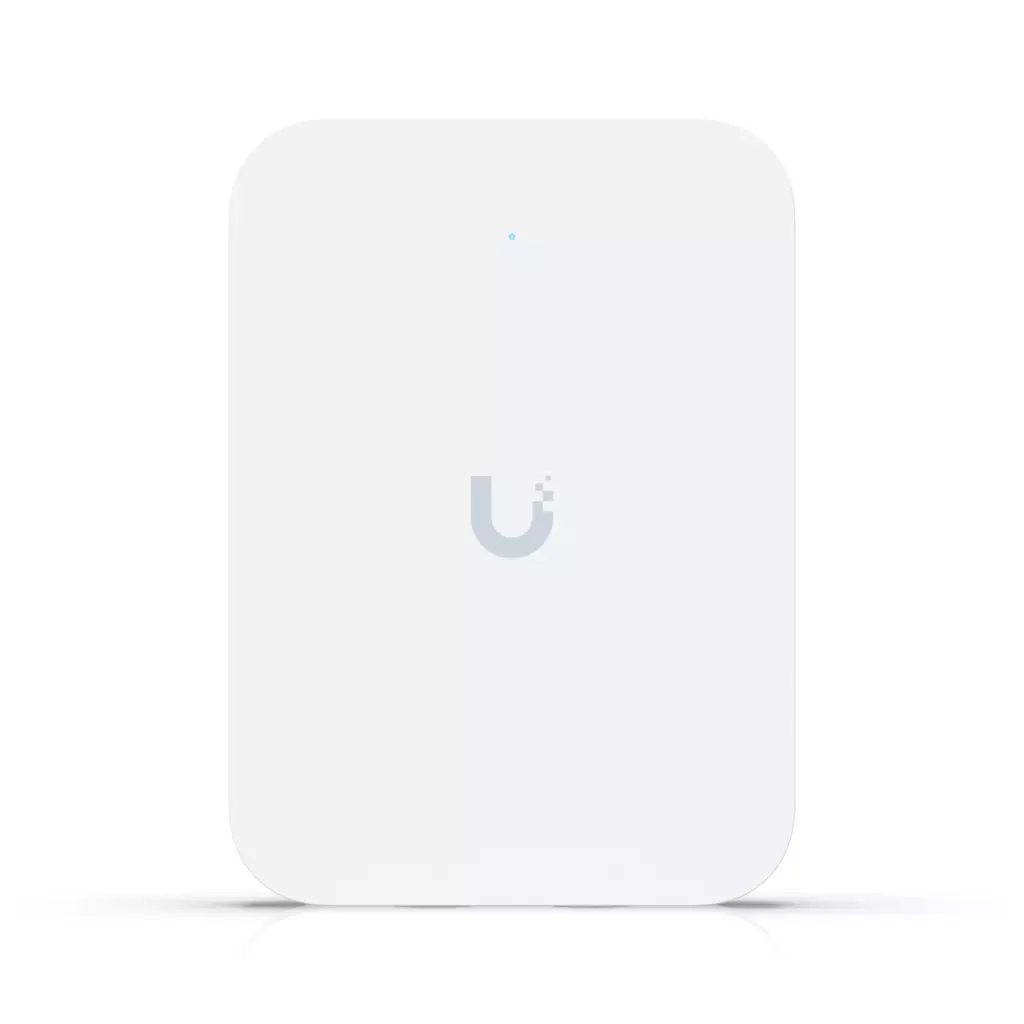

Ubiquiti U7-IW, UniFi AP U7 In-Wall

U7-IW je WiFi 7 access point z rodiny UniFi, který je určený k zabudování na krabičku ve zdi. Dual-band WiFi 7 nabízí maximální modulační rychlost až 2.9 Gbps v pásmu 5 GHz a až 688Mbps v pásmu 2.4 GHz. Pro připojení k síti má na zadní straně (1) 2.5G ETH port, který slouží i pro napájení jednotky pomocí PoE 802.3af/at či pasivního PoE 42,5 až 57V DC. I po instalaci na krabičku vám zůstanou dostupé (2) 2.5G ETH porty, z nichž jeden podporuje PoE-OUT pro připojení dalšího zařízení. V případě využití PoE-OUT funkce je potřebné jednotku napájet PoE+ 802.3at 30W.

Centrální řízení jednotek

K zařízení je potřeba stáhnout z oficiálních stránek originální software nazývaný UniFi Network, díky kterému lze řídit celou síť. Nespornou výhodou UniFi Network je, že je zcela zdarma bez jakéhokoliv omezení! Tento centrální management umožní nahrávat mapy a nastavit základní parametry jako například SSID, guest účet, úvodní stránku, statistiky provozu i seznam a status asociovaných klientů vždy snadno a rychle.

Výhody UniFi řešení

• Roaming - přechod mezi jednotlivými AP bez výpadků
• Wireless uplink – ideální pro místa, kam nelze přivést datový kabel
• Až 8 SSID
• Detailní statistiky provozu
• Guest síť
• Voucher system
• Load balancing - udržování rovnoměné zátěže / přepínání klientů
• Omezování rychlosti pro každé SSID

Obsah balení

• Zařízení
• Podložka na přichycení ke zdi
• Šroubky

Ubiquiti UniFi U7 In-Wall

Nástěnná jednotka Ubiquiti UniFi U7 In-Wall je kompaktní Wi-Fi 7 AP s podporou frekvenčních pásem 2,4 a 5 GHz a přenosovou rychlostí až 4,3 Gbps pro 5 GHz a 688 Mbps pro 2,4 GHz. Model U7 In-Wall disponuje čtyřmi datovými proudy, 2,5GbE uplinkem a dvěma 2,5GbE LAN porty, z nichž jeden podporuje PoE napájení.

UniFi U7 In-Wall je designově povedené vnitřní hotspotové řešení využívající standard 802.11n/ac/ax/be. Je vybaveno anténním systémem MIMO 2×2 v podobě integrovaných antén se ziskem 4 dBi/ 8 dBi (2,4 GHz/ 5 GHz). Jednotka podporuje PoE/PoE+ napájení.

• Wi-Fi 7
• 4 datové proudy
• Pokrytí 115 m²
• Více než 200 připojených zařízení
• Provozní teplota -30 až +40 °C
• Uplink 2,5 GbE
• 2× downlink 2,5 GbE
• PoE/PoE+ napájení 802.3af/at
• 1× PoE výstup 802.3af (42,5–57 V), vyžaduje PoE+ napájení

Správa pomocí aplikace UniFi Network: verze 9.0.114 a novější.

Konfiguraci a správu UniFi zařízení umožňuje aplikace UniFi Network, která je předinstalovaná na UniFi OS konzolích (UniFi Dream Machine, Dream Router, Dream Wall, Express, Cloud Gateway Ultra atd.). Alternativou je volně dostupný software UniFi Network Server, určený pro instalaci na vlastní počítač nebo server (Windows, MacOS, Linux). Software UniFi Network Server je neustále vylepšován, a proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Download. Více informací o tomto produktu se dozvíte také na školení Ubiquiti.

---

ZÁKLADNÍ SPECIFIKACE

Standard: 802.11n/ac/ax/be Anténa: integrovaná anténa 4 dBi (2,4 GHz) + 8 dBi (5 GHz) Provozní frekvence: 2,4 GHz, 5 GHz Rychlost přenosu dat: 688 Mbps (2,4 GHz), 4,3 Gbps (5 GHz) PoE: ano, aktivní PoE/PoE+ 802.3af/at, 1× PoE výstup Porty: 3× 2,5 GbE RJ-45 Rozměry: 137 × 98,7 × 30,2 mm Hmotnost: 400 g

---

Manuál (montážní návod): Ubiquiti UniFi U7 In-Wall

---

Overview Dimensions 137 x 98.7 x 30.2 mm (5.4 x 3.9 x 1.2") WiFi Standard WiFi 7 Spatial Streams 4 Coverage Area 115 m2 (1,250 ft2) Max. Client Count 200+ Uplink 2.5 GbE Mounting Wall (Metal Wall Mount Included) Power Method PoE PoE+ (Required for PoE output) Performance MIMO 5 GHz 2 x 2 (DL/UL MU-MIMO) 2.4 GHz 2 x 2 (DL/UL MU-MIMO) Max. Data Rate 5 GHz 4.3 Gbps (BW240) 2.4 GHz 688 Mbps (BW40) Antenna Gain 5 GHz 8 dBi 2.4 GHz 4 dBi Max. TX Power 5 GHz 24 dBm 2.4 GHz 23 dBm Max. BSSIDs 8 per Radio Supported Data Rates 802.11be (WiFi 7) 7.3 Mbps to 4.3 Gbps (MCS0 - MCS13 NSS1/2, EHT 20/40/80/160/240) 802.11ax (WiFi 6) 7.3 Mbps to 2.4 Gbps (MCS0 - MCS11 NSS1/2, HE 20/40/80/160) 802.11ac (WiFi 5) 6.5 Mbps to 1.7Gbps (MCS0 - MCS9 NSS1/2, VHT 20/40/80/160) 802.11n 6.5 Mbps to 300 Mbps (MCS0 - MCS15, HT 20/40) Features Wireless Meshing Yes Band Steering Yes 802.11v BSS Transition Management Yes 802.11r Fast Roaming Yes 802.11k Radio Resource Management (RRM) Yes Advanced Radio Management Yes Passpoint (Hotspot 2.0) Yes Captive Hotspot Portal Custom Branding Landing Page Yes Voucher Authentication Yes Payment-Based Authentication Yes External Portal Server Support Yes Password Authentication Yes Guest Network Isolation Yes Private Pre-Shared Key (PPSK) Yes WiFi Speed Limiting Yes Client Device Isolation Yes WiFi Schedules Yes RADIUS over TLS (RadSec) Yes Dynamic RADIUS-assigned VLAN Yes Hardware Max. Power Consumption 13W (Excluding PoE output) Supported Voltage Range 42.5—57V DC Networking Interface (3) 2.5 GbE RJ45 ports Weight 400 g (14.1 oz) Management Ethernet Built-In Switch (1) PoE+ input and (1) PoE output Enclosure Material Polycarbonate, aluminum alloy Mount Material Aluminum alloy LEDs System White/Blue Channel Bandwidth HT 20/40, VHT 20/40/80/160, HE 20/40/80/160, EHT 20/40/80/160/240 (MHz) Certifications CE, FCC, IC Ambient Operating Temperature -30 to 40° C (-22 to 104° F) Ambient Operating Humidity 5 to 95% noncondensing Software Application Requirements UniFi Network Version 9.0.114 and later UniFi OS iOS™ version 10.20.2 and later Android™ version 10.21.7 and later

Popis produktu U7-IW je WiFi 7 access point z rodiny UniFi, který je určený k zabudování na krabičku ve zdi. Dual-band WiFi 7 nabízí maximální modulační rychlost až 4,3Gbps v pásmu 5 GHz a až 688Mbps v pásmu 2.4 GHz. Pro připojení k síti má na zadní straně (1) 2.5G ETH port, který slouží i pro napájení jednotky pomocí PoE 802.3af/at či pasivního PoE 42,5 až 57V DC. I po instalaci na krabičku vám zůstanou dostupé (2) 2.5G ETH porty, z nichž jeden podporuje PoE-OUT pro připojení dalšího zařízení. V případě využití PoE-OUT funkce je potřebné jednotku napájet PoE+ 802.3at 30W. Centrální řízení jednotek K zařízení je potřeba stáhnout z oficiálních stránek originální software nazývaný UniFi Network, díky kterému lze řídit celou síť. Nespornou výhodou UniFi Network je, že je zcela zdarma bez jakéhokoliv omezení! Tento centrální management umožní nahrávat mapy a nastavit základní parametry jako například SSID, guest účet, úvodní stránku, statistiky provozu i seznam a status asociovaných klientů vždy snadno a rychle. Výhody UniFi řešení • Roaming - přechod mezi jednotlivými AP bez výpadků • Wireless uplink – ideální pro místa, kam nelze přivést datový kabel • Až 8 SSID • Detailní statistiky provozu • Guest síť • Voucher system • Load balancing - udržování rovnoměné zátěže / přepínání klientů • Omezování rychlosti pro každé SSID Obsah balení • Zařízení • Podložka na přichycení ke zdi • Šroubky Technické parametry Bezdrátové vlastnosti Bezdrátové frekvence:2.4 + 5 GHz (dual band) WiFi standardy:802.11n, 802.11a, 802.11ac, 802.11b/g, 802.11ax, 802.11be MU-MIMO:Ano Přenosová rychlost - 5GHz [Mb/s]:4300 Přenosová rychlost - 2.4GHz [Mb/s]:688 Vysílací výkon 2.4GHz [dBm]:23 Vysílací výkon 5GHz [dBm]:24 Šifrování:WPA, WPA2, WPA3 2.4GHz MIMO:2 x 2 5GHz MIMO:2 x 2 Typ antény:Vestavěná Roaming:Ano Zisk antény [dBi]:4, 8 Konektory a rozhraní Rychlost LAN:(3) 100/1000/2500Mbps Gigabit LAN:Ano Napájení Napájení přes PoE:802.3af, 802.3at, 42 .. 57V DC Typy PoE:PoE-Out + PoE-In Počet PoE Out portů:1 Max. spotřeba energie [W]:13 Fyzické charakteristiky Použití:Vnitřní Tlačítka:Reset Provozní teplota [°C]:-30 až 40 Hmotnost [g]:400 Šířka [mm]:99 Výška [mm]:137 Hloubka [mm]:30 Software Operační mód:Access Point

Ubiquiti U7 In-Wall. 2.4 GHz, 5 GHz, Maximální přenosová rychlost: 4300 Mbit/s. Šifrování/zabezpečení: PPSK. Přenosová rychlost sítě Ethernet: 2500 Mbit/s. Podpora napájení po Ethernetu (PoE). Barva: Bílá. Maximální spotřeba energie: 13 W

UniFi U7 In-Wall nástěnný přístupový bod WiFi 7 se čtyřmi datovými proudy a integrovaným 2,5 GbE PoE switchem * WiFi 7 * čtyři datové proudy * pokrytí až 115m2 * více než 200 připojených zařízení * napájeno pomocí PoE Funkce: podpora WiFi 7 (pásma 2,4/5GHz) * pásmo 5GHz: 4,3Gb/s (BW240) * pásmo 2,4GHz: 688Mb/s (BW40) Rozhraní pro správu: ethernet LED: bílá/modrá Síťové rozhraní: 3x 2,5 GbE RJ45 PoE rozhraní: * 1x vstup PoE * 1x výstup PoE (vyžaduje přepínač PoE+) Metoda napájení: PoE PoE+ (vyžadováno pro výstup PoE) Maximální spotřeba energie: 13W (bez PoE výstupu) Rozsah napětí režim PoE: 42,5-57V DC Maximální TX výkon: 2,4GHz: 23dBm; 5GHz: 24dBm Zisk antény: 2,4GHz: 4dBi; 5GHz: 8dBi WiFi standard: 802.11n/ac/ax/be Materiál: plast, hliník Rozměry: 137x98,7x30,2mm Hmotnost: 400g
