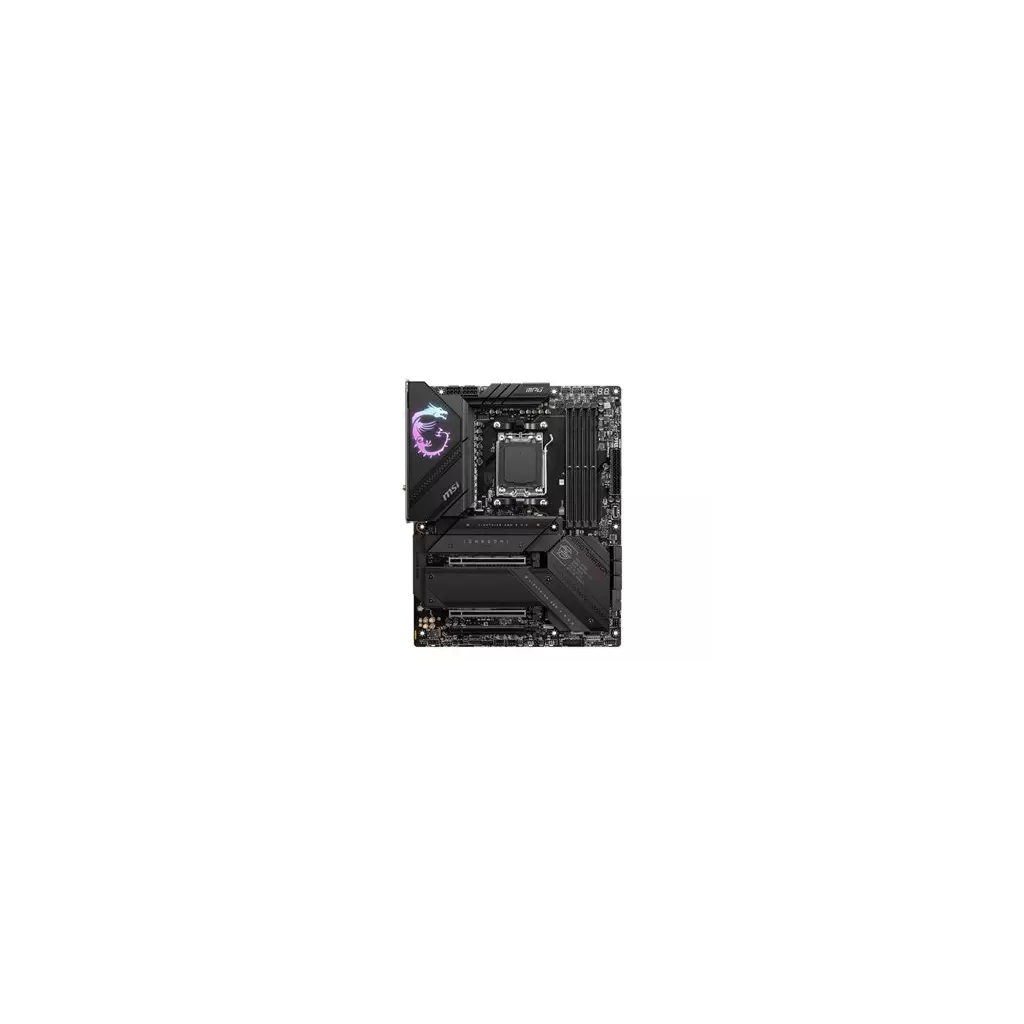

MSI MPG X670E CARBON WIFI/AM5/ATX

CHIPSET AMD X670 CPU Supports AMD Ryzen™ 8000/ 7000 Series Desktop Processors Socket AM5 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support DDR5 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6400+ MHz • 2DPC 2R Max speed up to 5400+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports AMD EXPO ONBOARD GRAPHICS 1x HDMI™ Support HDMITM 2.1 FRL, maximum resolution of 4K 120Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* 1x Type-C DisplayPort Supports DisplayPort 1.4 with HBR3, maximum resolution of 4K 120Hz *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 3x PCI-E x16 slot (Qty) Supports x16/x0/x4, x8/x8/x4 PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) MULTI-GPU AMD MULTI-GPU Support STORAGE 4x M.2 (Qty) M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_2 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices 6x SATA 6G (Qty) RAID Supports RAID 0, RAID 1, and RAID 10 for SATA storage devices Supports RAID 0, RAID 1, and RAID 10 for M.2 NVMe storage devices USB 2x USB 2.0 (Rear) 4x USB 2.0 (Front) 4x USB 3.2 Gen1 Type A (Front) 6x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) LAN Realtek® RTL8125BG 2.5Gbps LAN WIRELESS LAN & BLUETOOTH AMD Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3** * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC4080 Codec 7.1-Channel USB High Performance Audio Supports S/PDIF output Supports up to 32-Bit/384 kHz playback on front panel INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 5x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Thermal Sensor connectors(T_SEN) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports LED FEATURE 1x EZ LED Control switch 4x EZ Debug LED 1x 2-Digit Debug Code LED BACK PANEL PORTS Clear CMOS Button Flash BIOS Button DisplayPort USB 2.0 2.5G LAN Audio Connectors Smart Button HDMI™ USB 3.2 Gen 2 10Gbps (Type-C Display port) USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2x2 20Gbps (Type-C) Wireless / Bluetooth S/PDIF-Out OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO ATX 304.8mmx243.84mm

CHIPSET AMD X670 CPU Supports AMD Ryzen™ 8000/ 7000 Series Desktop Processors Socket AM5 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support DDR5 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6400+ MHz • 2DPC 2R Max speed up to 5400+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports AMD EXPO ONBOARD GRAPHICS 1x HDMI™ Support HDMITM 2.1 FRL, maximum resolution of 4K 120Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* 1x Type-C DisplayPort Supports DisplayPort 1.4 with HBR3, maximum resolution of 4K 120Hz *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 3x PCI-E x16 slot (Qty) Supports x16/x0/x4, x8/x8/x4 PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) MULTI-GPU AMD MULTI-GPU Support STORAGE 4x M.2 (Qty) M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_2 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices 6x SATA 6G (Qty) RAID Supports RAID 0, RAID 1, and RAID 10 for SATA storage devices Supports RAID 0, RAID 1, and RAID 10 for M.2 NVMe storage devices USB 2x USB 2.0 (Rear) 4x USB 2.0 (Front) 4x USB 3.2 Gen1 Type A (Front) 6x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) LAN Realtek® RTL8125BG 2.5Gbps LAN WIRELESS LAN & BLUETOOTH AMD Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3** * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC4080 Codec 7.1-Channel USB High Performance Audio Supports S/PDIF output Supports up to 32-Bit/384 kHz playback on front panel INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 5x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Thermal Sensor connectors(T_SEN) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports LED FEATURE 1x EZ LED Control switch 4x EZ Debug LED 1x 2-Digit Debug Code LED BACK PANEL PORTS Clear CMOS Button Flash BIOS Button DisplayPort USB 2.0 2.5G LAN Audio Connectors Smart Button HDMI™ USB 3.2 Gen 2 10Gbps (Type-C Display port) USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2x2 20Gbps (Type-C) Wireless / Bluetooth S/PDIF-Out OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO ATX 304.8mmx243.84mm

MSI MPG X670E CARBON WIFI * MYSTIC LIGHT * AUDIO BOOST 5 Chipset: AMD X670 Rozměrový formát: ATX (304,8x243,84mm) Podpora pro procesory: AMD Ryzen™ řady 7000 Patice procesoru: AM5 Paměť: * 4x paměťový slot DDR5, maximální kapacita paměti 192GB * DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800(JEDEC) * dvoukanálová architektura paměti * AMD EXPO Grafické výstupy: * 1x HDMI™ 2.1 * 1x DisplayPort 1.4 * 1x USB typ-C DisplayPort Zvuková karta: kodek Realtek® ALC4080 7.1-kanálový High Definition Audio, podporuje přehrávání až 32-bit/384kHz Ethernet: Realtek® RTL8125BG 2,5G LAN WLAN + Bluetooth: AMD Wi-Fi 6E + Bluetooth® v5.3 (bezdrátový modul je předinstalován ve slotu M.2 Key-E) Rozšiřující sloty: * 3x PCIe x16 - PCI_E1 Gen PCIe 5.0 podporuje až x16 - PCI_E3 Gen PCIe 5.0 podporuje až x8 - PCI_E4 Gen PCIe 4.0 podporuje až x4 Úložný prostor: celkem podporuje 4 sloty M.2 a 6 portů SATA 6Gb/s * M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení * M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení * M.2_3 (čipová sada) podporuje až PCIe 4.0 x4, podpora 22110/2280/2260 zařízení * M.2_4 (čipová sada) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení * 6x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a M.2 NVMe USB: Zadní USB (celkem 10 portů) * 1x USB 3.2 Gen 2x2 20Gb/s (typ C) * 1x USB 3.2 Gen 2 10Gb/s (DP typ C) * 6x USB 3.2 Gen 2 10Gb/s (typ A) * 2x USB 2.0 (typ A) Přední USB (celkem 9 portů) * 1x USB 3.2 Gen 2 typ C * 2x USB 3.2 Gen 1 typ A konektor - podpora dalších 4 portů USB 3.2 Gen 1 * 2x USB 2.0 konektor - podpora dalších 4 portů USB 2.0 Porty na zadním panelu: * 1x tlačítko Clear CMOS * 1x tlačítko Flash BIOS * 1x DisplayPort * 2x USB 2.0 * 1x RJ-45 2,5G LAN * 5x audio konektor * 1x tlačítko Smart * 1x HDMI™ * 1x USB 3.2 Gen 2 10Gb/s (DisplayPort typ-C) * 6x USB 3.2 Gen 2 10Gb/s (typ A) * 1x USB 3.2 Gen 2x2 20Gb/s (typ-C) * 1x Wi-Fi/Bluetooth * 1x S/PDIF-Out Interní porty: Napájení * 1x napájecí konektor (ATX_PWR) * 2x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením * 1x ventilátor CPU * 1x ventilátor čerpadla * 5x systémový ventilátor Související s úložištěm * 6x SATA 6Gb/s konektor * 4x slot M.2 (M-Key) USB * 1x USB 3.2 Gen 2 typ C port - podpora USB-C 3.2 Gen 2 * 2x USB 3.2 Gen 1 typ A konektor - podpora dalších 4 portů USB 3.2 Gen 1 * 2x USB 2.0 konektor - podpora dalších 4 portů USB 2.0 Osvětlení LED * 2x adresovatelný V2 RGB LED konektor (JARGB_V2) * 1x RGB LED konektor (JRGB) * 1x EZ LED Control switch * 4x EZ Debug LED * 1x 2-digit Debug Code LED Ostatní * 2x Front Panel (JFP) * 1x Chassis Intrusion (JCI) * 1x Front Audio (JAUD) * 1x Thermal Sensor konektor (T_SEN) * 1x Tuning Controller konektor (JDASH) Příslušenství: * 2x SATA 6Gb/s kabel * 1x 1 na 2 RGB LED prodlužovací Y kabel * 1x Rainbow RGB LED prodlužovací kabel * Wi-Fi modul * flash usb * 3x EZ M.2 clips * sada samolepek * uživatelská příručka Odkaz na stránku výrobce: https://cz.msi.com/Motherboard/MPG-X670E-CARBON-WIFI/

MSI MPG X670E CARBON WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD X670

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6600+ (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXPO

Sloty AMD CPU 1x PCIe 5.0 x16 slot 1x PCIe 5.0 x16 slot (podporuje x8 režim) AMD X670 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz 1x USB 3.2 Gen2 typ C port, podporující max. rozlišení 4K při 120 Hz

Multi-GPU Podpora AMD Multi-GPU technologie

Úložiště AMD CPU 2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 5.0 x4 režim) AMD X670 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4 režim) 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 2x USB 3.2 Gen2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 6x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC4080 Codec 7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Realtek RTL8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin 12V napájecí konektor 6x SATA 6Gb/s konektor 4x M.2 slot, M Key 1x USB 3.2 Gen2 typ C konektor 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru vodního chlazení 5x 4-pin konektor systémového ventilátoru 1x audio konektor předního panelu 2x konektor systémového panelu 1x konektor detekce otevření skříně 1x 2-pin konektor teplotního čidla 1x konektor Tuning ovladače 1x přepínač EZ LED 1x propojka Clear CMOS 1x propojka OC Safe Boot 1x 4-pin konektor RGB LED 2x 3-pin konektor ARGB_V2 LED 4x EZ Debug LED 1x konektor LED demo 1x 2místný Debug Code LED

Konektory na zadním panelu 1x tlačítko Smart 1x tlačítko Clear CMOS 1x tlačítko Flash BIOS 1x DisplayPort 1x HDMI 6x USB 3.2 Gen2 (USB 3.1 Gen2) 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C 1x USB 3.2 Gen2x2 typ C 2x USB 2.0 1x RJ-45 1x optický S/PDIF výstup 2x konektor Wi-Fi antény 5x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

Základní deska - ATX - Socket AM5 - AMD X670E Čipová sada - USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C Gen 2x2, USB-C 3.2 Gen2 - 2.5 Gigabit LAN, Wi-Fi 6, Bluetooth - vestavěná grafika (vyžaduje CPU) - HD Audio (8 kanálů)

Chipset AMD X670 CPU SUPPORT Supports AMD Ryzen™ 7000 Series Desktop Processors Socket AM5 Memory 4x DDR5, Maximum Memory Capacity 128GB Onboard Graphics 1x HDMI™ Support HDMI 2.1 FRL, maximum resolution of 4K 120Hz* 1x Display Port Support DP 1.4, maximum resolution of 4K 60Hz* 1x Type-C Display port Supports DisplayPort 1.4 with HBR3, maximum resolution of 4K 120Hz *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. EXPANSION SLOT 3x PCI-E x16 slot Supports x16/x0/x4, x8/x8/x4 PCI_E1 PCIe 5.0 supports up to x16 (From CPU) PCI_E2 PCIe 5.0 supports up to x8 (From CPU) PCI_E3 PCIe 4.0 supports up to x4 (From Chipset) Multi-GPU Supports AMD MULTI-GPU STORAGE 4x M.2 slot M.2_1 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_2 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_3 (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices M.2_4 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices 6x SATA 6G port RAID Supports RAID 0, RAID 1, and RAID 10 for SATA storage devices Supports RAID 0, RAID 1, and RAID 10 for M.2 NVMe storage devices LAN Realtek® RTL8125BG 2.5Gbps LAN WIRELESS / BLUETOOTH AMD Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.2** * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 10 build 21H1 and Windows 11. ** Bluetooth 5.2 will be ready in Windows 10 build 21H1 and Windows 11. USB 2x USB 2.0 ports (Rear) 4x USB 2.0 ports (Front) 4x USB 3.2 Gen1 Type A ports (Front) 6x USB 3.2 Gen2 Type A ports (Rear) 1x USB 3.2 Gen2 Type C ports (Rear) 1x USB 3.2 Gen2 Type C ports (Front) 1x USB 3.2 Gen2x2 Type C ports (Rear) Audio Realtek® ALC4080 Codec 7.1-Channel High Definition Audio Supports S/PDIF output Supports up to 32-Bit/384 kHz playback on front panel Internal I/O 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 5x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Thermal Sensor connectors(T_SEN) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports LED FEATURE 1x EZ LED Control switch 4x EZ Debug LED 1x 2-Digit Debug Code LED BACK PANEL PORTS Clear CMOS Button Flash BIOS Button DisplayPort USB 2.0 2.5G LAN Audio Connectors Smart Button HDMI™ USB 3.2 Gen 2 10Gbps (Type-C Display port) USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2x2 20Gbps (Type-C) Wireless / Bluetooth S/PDIF-Out OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB Dimension ATX 304.8mmx243.84mm

MSI MPG X670E CARBON WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD X670

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6600+ (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXPO

Sloty AMD CPU 1x PCIe 5.0 x16 slot 1x PCIe 5.0 x16 slot (podporuje x8 režim) AMD X670 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz 1x USB 3.2 Gen2 typ C port, podporující max. rozlišení 4K při 120 Hz

Multi-GPU Podpora AMD Multi-GPU technologie

Úložiště AMD CPU 2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 5.0 x4 režim) AMD X670 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4 režim) 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 2x USB 3.2 Gen2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 6x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC4080 Codec 7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Realtek RTL8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin 12V napájecí konektor 6x SATA 6Gb/s konektor 4x M.2 slot, M Key 1x USB 3.2 Gen2 typ C konektor 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru vodního chlazení 5x 4-pin konektor systémového ventilátoru 1x audio konektor předního panelu 2x konektor systémového panelu 1x konektor detekce otevření skříně 1x 2-pin konektor teplotního čidla 1x konektor Tuning ovladače 1x přepínač EZ LED 1x propojka Clear CMOS 1x propojka OC Safe Boot 1x 4-pin konektor RGB LED 2x 3-pin konektor ARGB_V2 LED 4x EZ Debug LED 1x konektor LED demo 1x 2místný Debug Code LED

Konektory na zadním panelu 1x tlačítko Smart 1x tlačítko Clear CMOS 1x tlačítko Flash BIOS 1x DisplayPort 1x HDMI 6x USB 3.2 Gen2 (USB 3.1 Gen2) 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C 1x USB 3.2 Gen2x2 typ C 2x USB 2.0 1x RJ-45 1x optický S/PDIF výstup 2x konektor Wi-Fi antény 5x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

MSI MPG X670E CARBON WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD X670

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6600+ (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXPO

Sloty AMD CPU 1x PCIe 5.0 x16 slot 1x PCIe 5.0 x16 slot (podporuje x8 režim) AMD X670 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz 1x USB 3.2 Gen2 typ C port, podporující max. rozlišení 4K při 120 Hz

Multi-GPU Podpora AMD Multi-GPU technologie

Úložiště AMD CPU 2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 5.0 x4 režim) AMD X670 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4 režim) 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 2x USB 3.2 Gen2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 6x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC4080 Codec 7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Realtek RTL8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin 12V napájecí konektor 6x SATA 6Gb/s konektor 4x M.2 slot, M Key 1x USB 3.2 Gen2 typ C konektor 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru vodního chlazení 5x 4-pin konektor systémového ventilátoru 1x audio konektor předního panelu 2x konektor systémového panelu 1x konektor detekce otevření skříně 1x 2-pin konektor teplotního čidla 1x konektor Tuning ovladače 1x přepínač EZ LED 1x propojka Clear CMOS 1x propojka OC Safe Boot 1x 4-pin konektor RGB LED 2x 3-pin konektor ARGB_V2 LED 4x EZ Debug LED 1x konektor LED demo 1x 2místný Debug Code LED

Konektory na zadním panelu 1x tlačítko Smart 1x tlačítko Clear CMOS 1x tlačítko Flash BIOS 1x DisplayPort 1x HDMI 6x USB 3.2 Gen2 (USB 3.1 Gen2) 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C 1x USB 3.2 Gen2x2 typ C 2x USB 2.0 1x RJ-45 1x optický S/PDIF výstup 2x konektor Wi-Fi antény 5x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

Chipset AMD X670 CPU SUPPORT Supports AMD Ryzen™ 7000 Series Desktop Processors Socket AM5 Memory 4x DDR5, Maximum Memory Capacity 128GB Onboard Graphics 1x HDMI™ Support HDMI 2.1 FRL, maximum resolution of 4K 120Hz* 1x Display Port Support DP 1.4, maximum resolution of 4K 60Hz* 1x Type-C Display port Supports DisplayPort 1.4 with HBR3, maximum resolution of 4K 120Hz *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. EXPANSION SLOT 3x PCI-E x16 slot Supports x16/x0/x4, x8/x8/x4 PCI_E1 PCIe 5.0 supports up to x16 (From CPU) PCI_E2 PCIe 5.0 supports up to x8 (From CPU) PCI_E3 PCIe 4.0 supports up to x4 (From Chipset) Multi-GPU Supports AMD MULTI-GPU STORAGE 4x M.2 slot M.2_1 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_2 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_3 (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices M.2_4 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices 6x SATA 6G port RAID Supports RAID 0, RAID 1, and RAID 10 for SATA storage devices Supports RAID 0, RAID 1, and RAID 10 for M.2 NVMe storage devices LAN Realtek® RTL8125BG 2.5Gbps LAN WIRELESS / BLUETOOTH AMD Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.2** * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 10 build 21H1 and Windows 11. ** Bluetooth 5.2 will be ready in Windows 10 build 21H1 and Windows 11. USB 2x USB 2.0 ports (Rear) 4x USB 2.0 ports (Front) 4x USB 3.2 Gen1 Type A ports (Front) 6x USB 3.2 Gen2 Type A ports (Rear) 1x USB 3.2 Gen2 Type C ports (Rear) 1x USB 3.2 Gen2 Type C ports (Front) 1x USB 3.2 Gen2x2 Type C ports (Rear) Audio Realtek® ALC4080 Codec 7.1-Channel High Definition Audio Supports S/PDIF output Supports up to 32-Bit/384 kHz playback on front panel Internal I/O 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 5x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Thermal Sensor connectors(T_SEN) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports LED FEATURE 1x EZ LED Control switch 4x EZ Debug LED 1x 2-Digit Debug Code LED BACK PANEL PORTS Clear CMOS Button Flash BIOS Button DisplayPort USB 2.0 2.5G LAN Audio Connectors Smart Button HDMI™ USB 3.2 Gen 2 10Gbps (Type-C Display port) USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2x2 20Gbps (Type-C) Wireless / Bluetooth S/PDIF-Out OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB Dimension ATX 304.8mmx243.84mm

MSI MPG X670E CARBON WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD X670

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6600+ (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXPO

Sloty AMD CPU 1x PCIe 5.0 x16 slot 1x PCIe 5.0 x16 slot (podporuje x8 režim) AMD X670 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz 1x USB 3.2 Gen2 typ C port, podporující max. rozlišení 4K při 120 Hz

Multi-GPU Podpora AMD Multi-GPU technologie

Úložiště AMD CPU 2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 5.0 x4 režim) AMD X670 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4 režim) 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 6x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 2x USB 3.2 Gen2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 6x USB 3.2 Gen2 typ A port na zadním panelu 4x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC4080 Codec 7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Realtek RTL8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin 12V napájecí konektor 6x SATA 6Gb/s konektor 4x M.2 slot, M Key 1x USB 3.2 Gen2 typ C konektor 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru vodního chlazení 5x 4-pin konektor systémového ventilátoru 1x audio konektor předního panelu 2x konektor systémového panelu 1x konektor detekce otevření skříně 1x 2-pin konektor teplotního čidla 1x konektor Tuning ovladače 1x přepínač EZ LED 1x propojka Clear CMOS 1x propojka OC Safe Boot 1x 4-pin konektor RGB LED 2x 3-pin konektor ARGB_V2 LED 4x EZ Debug LED 1x konektor LED demo 1x 2místný Debug Code LED

Konektory na zadním panelu 1x tlačítko Smart 1x tlačítko Clear CMOS 1x tlačítko Flash BIOS 1x DisplayPort 1x HDMI 6x USB 3.2 Gen2 (USB 3.1 Gen2) 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C 1x USB 3.2 Gen2x2 typ C 2x USB 2.0 1x RJ-45 1x optický S/PDIF výstup 2x konektor Wi-Fi antény 5x audio jack

Rozměry 30,5 x 24,4 cm ATX formát
