GWL MC4-TOOL instalační nástroj pro konektory MC4

Kód zboží (ID): 4947648 vytisknout
Stav zboží: Nové
Dostupnost: skladem na vmSHOP
Datum odeslání: Expedujeme pozítří
Výrobce: GWL
Kód zboží: 4947648
Číslo zboží (PN): MC4-TOOL
EAN: 8592457162049
Záruka koncový zákazník: 24 měsíců
Záruka při koupi na IČO: 24 měsíců
Cena bez DPH: * 131 Kč
Cena vč. DPH: * 159 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

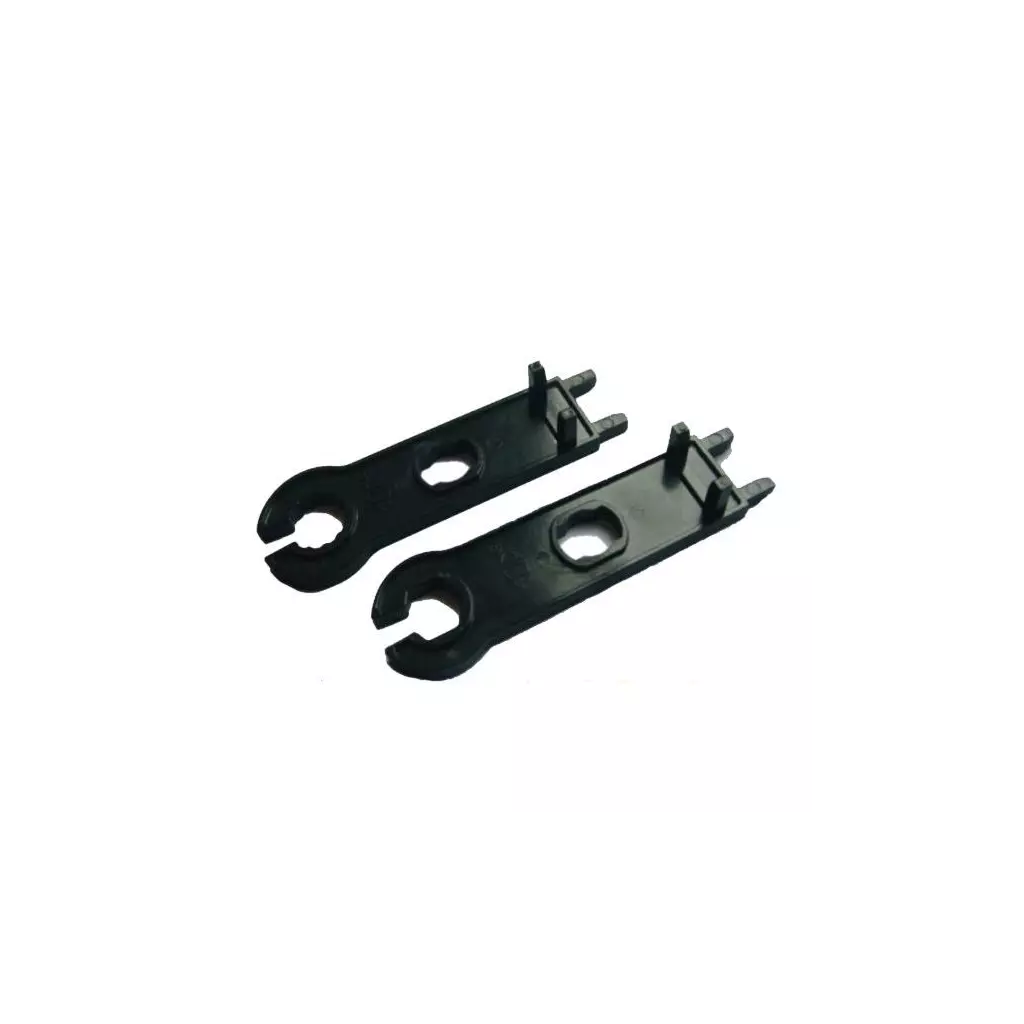

GWL/ELERIX MC4-TOOL

Tento speciální instalační nástroj slouží ke snadné a perfektní montáži konektorů MC4 na solární kabely.

Postup montáže:

1. Odizolovanou část vodiče kabelu zasuňte do kontaktu konektoru a nakrimpujte. Poté kontakt s kabelem zasuňte do konektoru. Kabel jemně zatlačte tak, aby kontakt dosedl do správné polohy konektoru. 2. Zašroubujte kabelovou průchodku a dotáhněte tímto nástrojem. Doporučený moment je 2,2Nm.

instal1

3. Spojte oba konektory dohromady. Zkontrolujte správné dosednutí pojistných západek tahem za konektory.

instal2

4. Stiskněte pojistné západky na konektoru rukou, nebo použijte tento nástroj pro opětovné oddělení konektorů.

instal3

ZÁKLADNÍ SPECIFIKACE

Určeno pro: konektory MC4

Barva: černá

GWL/ELERIX MC4-TOOL

Tento speciální instalační nástroj slouží ke snadné a perfektní montáži konektorů MC4 na solární kabely.

Postup montáže:

1. Odizolovanou část vodiče kabelu zasuňte do kontaktu konektoru a nakrimpujte. Poté kontakt s kabelem zasuňte do konektoru. Kabel jemně zatlačte tak, aby kontakt dosedl do správné polohy konektoru. 2. Zašroubujte kabelovou průchodku a dotáhněte tímto nástrojem. Doporučený moment je 2,2Nm.

instal1

3. Spojte oba konektory dohromady. Zkontrolujte správné dosednutí pojistných západek tahem za konektory.

instal2

4. Stiskněte pojistné západky na konektoru rukou, nebo použijte tento nástroj pro opětovné oddělení konektorů.

instal3

ZÁKLADNÍ SPECIFIKACE

Určeno pro: konektory MC4

Barva: černá

Tento speciální instalační nástroj se používá pro snadnou a dokonalou montáž konektorů MC4 se solárními kabely.
GWL/ELERIX MC4-TOOL

Tento speciální instalační nástroj slouží ke snadné a perfektní montáži konektorů MC4 na solární kabely.

Postup montáže:

1. Odizolovanou část vodiče kabelu zasuňte do kontaktu konektoru a nakrimpujte. Poté kontakt s kabelem zasuňte do konektoru. Kabel jemně zatlačte tak, aby kontakt dosedl do správné polohy konektoru. 2. Zašroubujte kabelovou průchodku a dotáhněte tímto nástrojem. Doporučený moment je 2,2Nm.

instal1

3. Spojte oba konektory dohromady. Zkontrolujte správné dosednutí pojistných západek tahem za konektory.

instal2

4. Stiskněte pojistné západky na konektoru rukou, nebo použijte tento nástroj pro opětovné oddělení konektorů.

instal3

ZÁKLADNÍ SPECIFIKACE

Určeno pro: konektory MC4

Barva: černá

GWL/ELERIX MC4-TOOL

Tento speciální instalační nástroj slouží ke snadné a perfektní montáži konektorů MC4 na solární kabely.

Postup montáže:

1. Odizolovanou část vodiče kabelu zasuňte do kontaktu konektoru a nakrimpujte. Poté kontakt s kabelem zasuňte do konektoru. Kabel jemně zatlačte tak, aby kontakt dosedl do správné polohy konektoru. 2. Zašroubujte kabelovou průchodku a dotáhněte tímto nástrojem. Doporučený moment je 2,2Nm.

instal1

3. Spojte oba konektory dohromady. Zkontrolujte správné dosednutí pojistných západek tahem za konektory.

instal2

4. Stiskněte pojistné západky na konektoru rukou, nebo použijte tento nástroj pro opětovné oddělení konektorů.

instal3

ZÁKLADNÍ SPECIFIKACE

Určeno pro: konektory MC4

Barva: černá

Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění. Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
