Média konvertor sítě Fast Ethernet MC110CS Vyhovuje standardům 802.3u 10/100Base-TX, 100Base-FX. Funkce Link Fault Passthrough a Far End Fault včas minimalizují ztrátu způsobenou přerušením spojení. Umožňuje konfiguraci přepínače poloduplexního/plně duplexního režimu přenosu pro port FX. Prodlužuje dosah optického vedení na 20–60 km. •Automatické vyjednávání pro 10/100 Mbit/s a automatická detekce MID/MID-X pro port TX. •Umožňuje konfiguraci přepínače poloduplexního/plně duplexního režimu přenosu pro port FX. •Funkce Link Fault Passthrough a Far End Fault včas minimalizují ztrátu způsobenou přerušením spojení. •Prodlužuje dosah optického vedení na 20–60 km. •Dobře viditelné LED kontrolky umožňují monitorování aktivity sítě. •Externí napájení MEDIA CONVERTER & MODULE Standards and Protocols IEEE 802.3, IEEE 802.3u, IEEE 802.3x Basic Function Half/Full-Duplex transfer mode for FX port Full Duplex Flow Control (IEEE 802.3x) Half Duplex Flow Control (Backpressure) Extends fiber distance up to 20km Link Fault Passthrough and Far End Fault minimize the loss caused by link failure timely Ports 1 100M SC/UPC port 1 100M RJ45 port (Auto MDI/MDIX) Wave Length 1310nm Network Media 10BASE-T UTP category 3, 4, 5 cable (maximum 100m) EIA/TIA-568 100? STP (maximum 100m) Network Media 100BASE-T UTP category 5, 5e cable (maximum 100m) EIA/TIA-568 100? STP (maximum 100m) Network Media 100BASE-FX Single-mode Fiber LED Indicators PWR, FDX/Col, Link/Act, SPD Dimensions (W*D*H) 3.7*2.9*1.1 in. (94.5*73.0*27.0 mm) Power Supply External power supply Max Power Consumption 1.52W Safety & Emission FCC, CE, RoHS Environment Operating Temperature: 0?~40? (32?~104?) Storage Temperature: -40?~70? (-40?~158?) Operating Humidity: 10%~90% non-condensing Storage Humidity: 5%~90% non-condensing

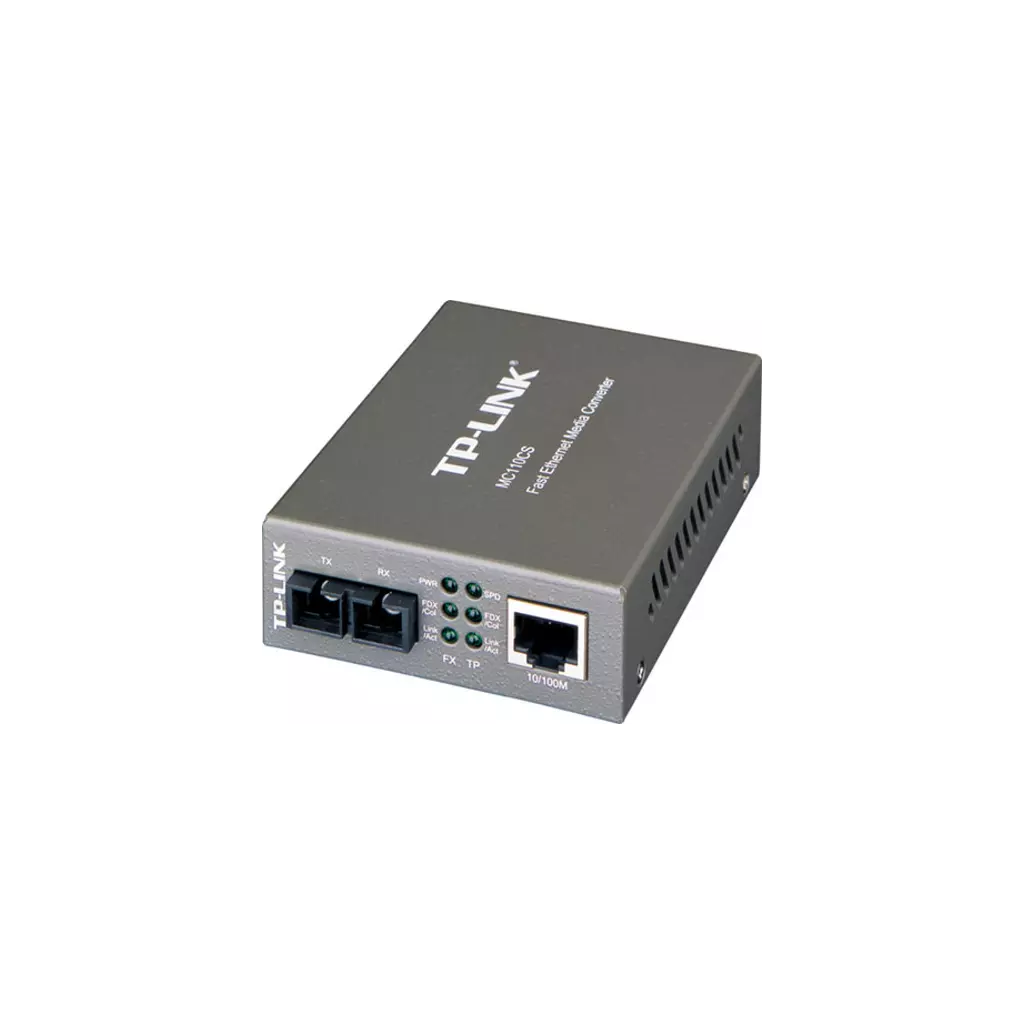

TP-Link MC110CS

10/100 Mb/s Single-Mode media konverter

MC110CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Média konvertor MC110CS, který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití s jednovidovým (single-mode, SM) optickým kabelem s konektorem typu SC. Média konvertor MC110CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 310 nm u příjmu i odesílání dat.

Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo v 19" šasi TP-Link TL-MC1400, automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednovidového (single-mode, SM) optického kabelu na vzdálenost až 20 km.

• Vyhovuje standardům 802.3u 10/100Base-TX, 100Base-FX.
• Funkce Link Fault Passthrough a Far End Fault včas minimalizují ztrátu způsobenou přerušením spojení.
• Umožňuje konfiguraci přepínače poloduplexního/plně duplexního režimu přenosu pro port FX.
• Prodlužuje dosah optického vedení na 20–60 km.

Stránky produktu: https://www.tp-link.com/cz/business-networking/accessory/mc110cs/

MEDIA CONVERTER & MODULE Standards and Protocols IEEE 802.3, IEEE 802.3u, IEEE 802.3x Basic Function Half/Full-Duplex transfer mode for FX port Full Duplex Flow Control (IEEE 802.3x) Half Duplex Flow Control (Backpressure) Extends fiber distance up to 20km Link Fault Passthrough and Far End Fault minimize the loss caused by link failure timely Ports 1 100M SC/UPC port 1 100M RJ45 port (Auto MDI/MDIX) Wave Length 1310nm Network Media 10BASE-T UTP category 3, 4, 5 cable (maximum 100m) EIA/TIA-568 100? STP (maximum 100m) Network Media 100BASE-T UTP category 5, 5e cable (maximum 100m) EIA/TIA-568 100? STP (maximum 100m) Network Media 100BASE-FX Single-mode Fiber LED Indicators PWR, FDX/Col, Link/Act, SPD Dimensions (W*D*H) 3.7*2.9*1.1 in. (94.5*73.0*27.0 mm) Power Supply External power supply Max Power Consumption 1.52W Safety & Emission FCC, CE, RoHS Package Contents • Media Converter MC110CS • Power Adapter • Installation Guide Environment Operating Temperature: 0°C~40°C (32°F~104°F) Storage Temperature: -40°C~70°C (-40°F~158°F) Operating Humidity: 10%~90% non-condensing Storage Humidity: 5%~90% non-condensing

TP-Link MC110CS Fast Ethernet Media Converter PŘEHLED * Vyhovuje standardům 802.3u 10/100Base-TX, 100Base-FX. * Funkce Link Fault Passthrough a Far End Fault včas minimalizují ztrátu způsobenou přerušením spojení. * Umožňuje konfiguraci přepínače poloduplexního/plně duplexního režimu přenosu pro port FX. * Prodlužuje dosah optického vedení na 20–60 km. SPECIFIKACE Standardy a protokoly * IEEE 802.3, IEEE 802.3u, IEEE 802.3x Základní funkce * Poloduplexní/plně duplexní režim přenosu pro port FX * Plně duplexní řízení toku (IEEE 802.3x) * Poloduplexní řízení toku (Backpressure) * Prodlužuje dosah optického vedení až na 2 km * Funkce Link Fault Passthrough a Far End Fault včas minimalizují ztrátu způsobenou přerušením spojení Porty * 1 port 100M SC * 1 port 100M RJ45 (Auto MDI/MDIX) Vlnová délka * 1310nm Síťová média 10BASE-T * Kabel UTP kategorie 3, 4, 5 (max. 100 m) * EIA/TIA-568 100 Ω STP (max. 100 m) Indikátory LED * PWR, FDX/Col, Link/Act, SPD Rozměry (Š*H*V) * 94,5*73,0*27,0 mm Napájení * Externí napájecí adaptér (součást balení AC-DC Power Adapter DC9V/600mA) Max Power Consumption * 2.5W Bezpečnost a emise * FCC, CE Provozní prostředí * Provozní teplota: 0–40 °C * Neprovozní teplota: -40–70 °C * Provozní vlhkost: 10–90 % nekondenzující * Neprovozní vlhkost: 5–90 % nekondenzující

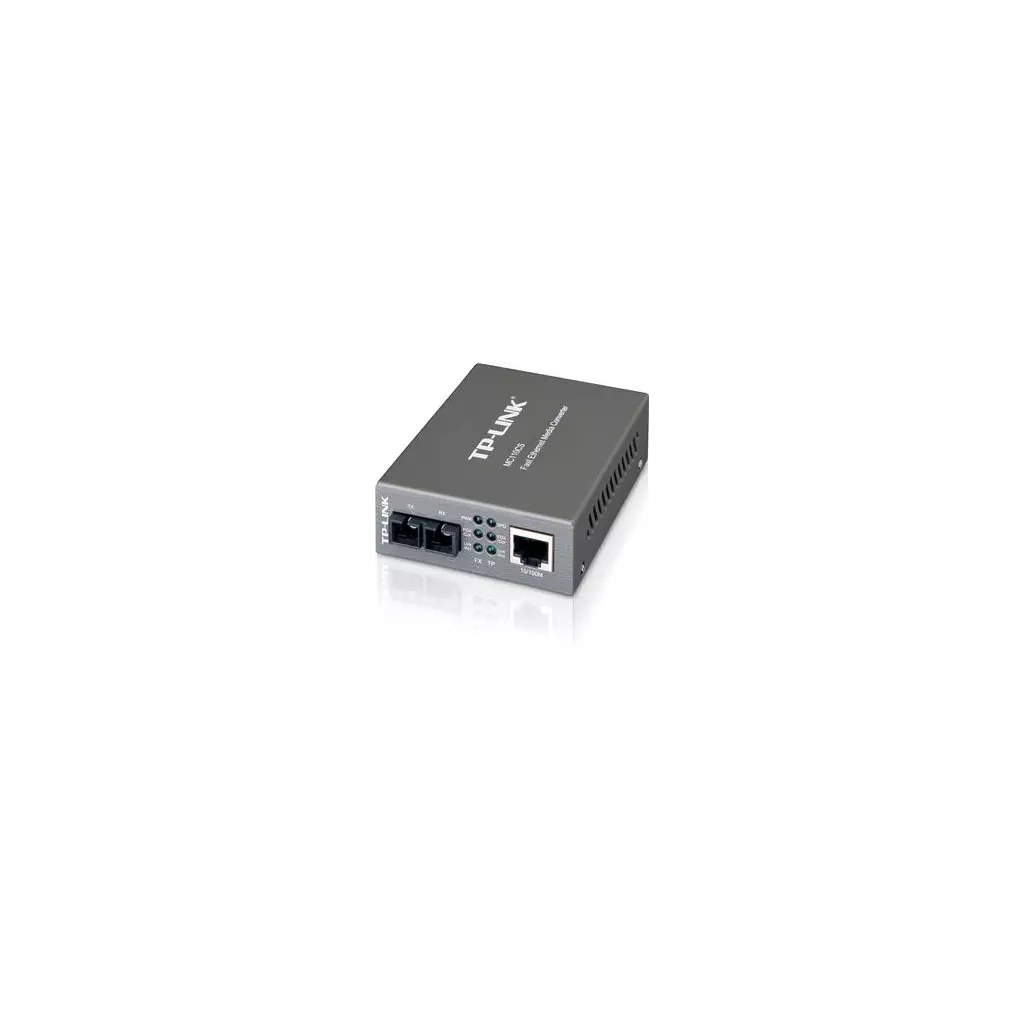

TP-Link MC110CS

Média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Konvertor byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, a je určen pro použití s jednorežimovým optickým kabelem s konektorem typu SC. Podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1310 nm u příjmu i odesílání dat.

Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo se šasi TP-LINK 19', automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km.

ZÁKLADNÍ SPECIFIKACE

Porty: 1x 100 Mbps RJ-45, 1x 100 Mbps SC/UPC

Soulad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3x

Maximální spotřeba: 1,52 W

Rozměry: 94,5 x 73 x 27 mm

MC110CS 10/100 Mb/s Single-Mode media konverter Vyhovuje standardům 802.3u 10/100Base-TX, 100Base-FX Automatické vyjednání poloduplexního/plně duplexního režimu přenosu Prodlužuje dosah optického vedení až na 20 km MEDIA CONVERTER & MODULE Standards and Protocols IEEE 802.3, IEEE 802.3u, IEEE 802.3x Basic Function Half/Full-Duplex transfer mode for FX port Full Duplex Flow Control (IEEE 802.3x) Half Duplex Flow Control (Backpressure) Extends fiber distance up to 20km Link Fault Passthrough and Far End Fault minimize the loss caused by link failure timely Ports 1 100M SC/UPC port 1 100M RJ45 port (Auto MDI/MDIX) Wave Length 1310nm Network Media 10BASE-T UTP category 3, 4, 5 cable (maximum 100m) EIA/TIA-568 100? STP (maximum 100m) Network Media 100BASE-T UTP category 5, 5e cable (maximum 100m) EIA/TIA-568 100? STP (maximum 100m) Network Media 100BASE-FX Single-mode Fiber LED Indicators PWR, FDX/Col, Link/Act, SPD Dimensions (W*D*H) 3.7*2.9*1.1 in. (94.5*73.0*27.0 mm) Power Supply External power supply Max Power Consumption 1.52W Safety & Emission FCC, CE, RoHS Package Contents • Media Converter MC110CS • Power Adapter • Installation Guide Environment Operating Temperature: 0?~40? (32?~104?) Storage Temperature: -40?~70? (-40?~158?) Operating Humidity: 10%~90% non-condensing Storage Humidity: 5%~90% non-condensing

Popis produktu: Media konvertor single-mode s SC konektorem. Verze 2 (9 V). Převodník metalické sítě na optickou. Hodí se všude tam kde je vzdálenost mezi dvěma body delší než povoluje klasická metalická síť a nelze použít galvanického spojení. Optická vlákna také velmi dobře odolávají rušivým elektromagnetickým či atmosférickým vlivům. Tabulka parametrů: ------------------ LAN port: 10/100 Mbps RJ45 Napájení: 9 V/0,8 A Normy: IEEE 802.3 / IEEE 802.3u Ostatní: disponuje funkcí Auto-negotiation a Auto-MDIX Provozní teplota: 0 - 50 °C Přenosová rychlost: 10/100 Mbps Rozměry: 94.5 x 73 x 27 mm Hmotnost: 0,34 kg LED indikace: indikace zapnutí a monitoring aktivity portů Vlnová délka: 1310 nm Max. délka spoje: single-mode 20 km Optický kabel: 9/125 Konektor: SC, RJ45

Konvertor médií s optickými vlákny - 100Mb LAN - 10Base-T, 100Base-FX, 100Base-TX - RJ-45 / jednoduchý režim SC - až 20 km - 1310 nm

MC110CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Média konvertor MC110CS, který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití se singlemode optickým kabelem s konektorem typu SC. Média konvertor MC110CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 310 nm u příjmu i odesílání dat. Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo se šasi TP-LINK 19', automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km. Technické parametry Fyzické charakteristiky Provozní teplota [°C]: 0 až 40 Hloubka [mm]: 95 Šířka [mm]: 73 Výška [mm]: 27 Konektory a rozhraní Konektory: (2) SC Rychlosti LAN: (1) 10/100Mbps Napájení Max. spotřeba energie [W]: 1,5 Typ napájení: DC konektor Napájení přes konektor/svorkovnici: 9V / 0,6A Optika Pro typ kabelu: Single Mode Přenosová rychlost: 100 Mbps Vlnová délka - Tx/Rx [nm]: 1310 Dosah [km]: 20

MC110CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Média konvertor MC110CS, který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití se singlemode optickým kabelem s konektorem typu SC. Média konvertor MC110CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 310 nm u příjmu i odesílání dat.

Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo se šasi TP-LINK 19', automatická detekce MDI/MDI-X, automatické vyjednávání duplexního režimu a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km.

MC110CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Média konvertor MC110CS, který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití se singlemode optickým kabelem s konektorem typu SC. Média konvertor MC110CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 310 nm u příjmu i odesílání dat. Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo se šasi TP-LINK 19', automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km. Technické parametry Optika

Pro typ kabelu: Single Mode

Přenosová rychlost: 100 Mbps

Vlnová délka - Tx/Rx [nm]: 1310

Dosah [km]: 20

Konektory a rozhraní

Optické konektory: (2) SC

Rychlost LAN: (1) 10/100Mbps

Napájení

Typ napájení: DC konektor

Max. spotřeba energie [W]: 1,5

Napájení přes konektor/svorkovnici: 9V / 0,6A

Fyzické charakteristiky

Provozní teplota [°C]: 0 až 40

Šířka [mm]: 73

Výška [mm]: 27

Hloubka [mm]: 95

Technická podpora k produktům společnosti TP-LINK je dostupná na emailu [email protected], případně na telefonním čísle (+420) 212 812 622. Obě služby jsou dostupné v pracovní dny od 9:00 do 17:00 s první odezvou nejpozději do 24 hodin. GPSR kontakt: TP-LINK Czech s.r.o. Pekařská 695/10, 155 00 Praha 5 [email protected]

MC110CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Média konvertor MC110CS, který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití se singlemode optickým kabelem s konektorem typu SC. Média konvertor MC110CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 310 nm u příjmu i odesílání dat. Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo se šasi TP-LINK 19', automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km. SPECIFIKACE Standardy a protokoly IEEE 802.3, IEEE 802.3u, IEEE 802.3x Základní funkce Poloduplexní/plně duplexní režim přenosu pro port FX Plně duplexní řízení toku (IEEE 802.3x) Poloduplexní řízení toku (Backpressure) Prodlužuje dosah optického vedení až na 2 km Funkce Link Fault Passthrough a Far End Fault včas minimalizují ztrátu způsobenou přerušením spojení Porty 1 port 100M SC 1 port 100M RJ45 (Auto MDI/MDIX) Vlnová délka 1310nm Síťová média 10BASE-T Kabel UTP kategorie 3, 4, 5 (max. 100 m) EIA/TIA-568 100 ? STP (max. 100 m) Síťová média 1000BASE-T Kabel UTP kategorie 5, 5e (max. 100 m) EIA/TIA-568 100 ? STP (max. 100 m) Síťová média 1000BASE-FX Jednorežimový optický kabel Indikátory LED PWR, FDX/Col, Link/Act, SPD Rozměry (Š*H*V) 94,5*73,0*27,0 mm Napájení Externí napájecí adaptér (součást balení AC-DC Power Adapter DC9V/600mA) Max Power Consumption 2.5W Bezpečnost a emise FCC, CE Provozní prostředí Provozní teplota: 0–40 °C Neprovozní teplota: -40–70 °C Provozní vlhkost: 10–90 % nekondenzující Neprovozní vlhkost: 5–90 % nekondenzující

Media konvertor single-mode s SC konektorem. Verze 2 (9 V). Převodník metalické sítě na optickou. Hodí se všude tam kde je vzdálenost mezi dvěma body delší než povoluje klasická metalická síť a nelze použít galvanického spojení. Optická vlákna také velmi dobře odolávají rušivým elektromagnetickým či atmosférickým vlivům. Tabulka parametrů: ------------------ LAN port: 10/100 Mbps RJ45 Napájení: 9 V/0,8 A Normy: IEEE 802.3 / IEEE 802.3u Ostatní: disponuje funkcí Auto-negotiation a Auto-MDIX Provozní teplota: 0 - 50 °C Přenosová rychlost: 10/100 Mbps Rozměry: 94.5 x 73 x 27 mm Hmotnost: 0,34 kg LED indikace: indikace zapnutí a monitoring aktivity portů Vlnová délka: 1310 nm Max. délka spoje: single-mode 20 km Optický kabel: 9/125 Konektor: SC, RJ45

MC110CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Média konvertor MC110CS, který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití se singlemode optickým kabelem s konektorem typu SC. Média konvertor MC110CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 310 nm u příjmu i odesílání dat.

Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo se šasi TP-LINK 19, automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km.

TP-Link MC110CS je konvertor optických vláken, navržený pro usnadnění konverze Ethernet signálů o rychlosti 100 Mbps z RJ45 na SC optické vlákno, konkrétně pro jednovidová vlákna. Tento produkt podporuje maximální datovou přenosovou rychlost 100 Mbit/s a splňuje síťové standardy včetně IEEE 802.3, IEEE 802.3u a IEEE 802.3x. Je schopen zpracovávat datové rychlosti Ethernet LAN 10 a 100 Mbit/s, což z něj činí univerzální řešení pro různé síťové aplikace.

Konvertor je vybaven SC optickým konektorem a využívá technologii drátového připojení, která zajišťuje stabilní a efektivní výkon sítě. S maximální přenosovou vzdáleností až 12 500 metrů je ideální pro rozšířené síťové instalace. Pracovní vlnová délka 1310 nm je typická pro aplikace s jednovidovými vlákny, což zajišťuje vysokou kvalitu přenosu dat na dlouhé vzdálenosti.

TP-Link MC110CS se vyznačuje nízkou spotřebou energie, maximálně 2,4 W, a podporuje jak plný, tak poloviční duplex. Je kompatibilní s CAT3, CAT4 a CAT5 síťovými kabely, což z něj činí flexibilní volbu pro různé síťové konfigurace. Tento konvertor představuje efektivní řešení pro prodloužení síťových připojení pomocí optických vláken, čímž se odlišuje od konkurence svou schopností zajišťovat vysokou přenosovou rychlost na dlouhé vzdálenosti.

Parametr	Popis
Výška [mm]	27
Hloubka [mm]	95
Šířka [mm]	73
Provozní teplota [°C]	0 až 40
Napájení přes konektor/svorkovnici	9V / 0,6A
Max. spotřeba energie [W]	1,5
Rychlost LAN	(1) 10/100Mbps
Typ napájení	DC konektor
Dosah [km]	20
Vlnová délka - Tx/Rx [nm]	1310
Přenosová rychlost	100 Mbps
Optické konektory	(2) SC
Pro typ kabelu	Single Mode

MC110CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Média konvertor MC110CS, který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití se singlemode optickým kabelem s konektorem typu SC. Média konvertor MC110CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 310 nm u příjmu i odesílání dat.

Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi) nebo se šasi TP-LINK 19, automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC110CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km.
