MSI MAG B760M MORTAR WIFI II / Intel B760 / LGA1700 / 4x DDR5 / 3x M.2 / HDMI / DP / USB-C / WiFi / mATX

CHIPSET INTEL B760 CPU Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors LGA1700 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7800+ MHz • 1DPC 2R Max speed up to 6600+ MHz • 2DPC 1R Max speed up to 6400+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports Intel® Extreme Memory Profile ONBOARD GRAPHICS 1x HDMI™ Support HDMITM 2.1 with HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 1x PCI-E x16 slot Supports x16/x4 PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x4 (From Chipset) STORAGE 3x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280 devices 4x SATA 6G RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices USB 4x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Front) 3x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) LAN Realtek® 2.5Gbps LAN WIRELESS LAN & BLUETOOTH Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio Supports S/PDIF output INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 4x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports 1x USB4 card connector (JTBT_U4_1, supports RTD3) LED FEATURE 4x EZ Debug LED BACK PANEL PORTS DisplayPort 1.4 USB 3.2 Gen 2 10Gbps Type-A 2.5G LAN Port Wi-Fi / Bluetooth HD Audio Connectors USB 2.0 HDMI™ 2.1 Port USB 3.2 Gen 2x2 20Gbps Type-C USB 3.2 Gen 2 10Gbps Type-A OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO mATX 243.84mmx243.84mm

CHIPSET INTEL B760 CPU Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors LGA1700 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7800+ MHz • 1DPC 2R Max speed up to 6600+ MHz • 2DPC 1R Max speed up to 6400+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports Intel® Extreme Memory Profile ONBOARD GRAPHICS 1x HDMI™ Support HDMITM 2.1 with HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 1x PCI-E x16 slot Supports x16/x4 PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x4 (From Chipset) STORAGE 3x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280 devices 4x SATA 6G RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices USB 4x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Front) 3x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) LAN Realtek® 2.5Gbps LAN WIRELESS LAN & BLUETOOTH Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio Supports S/PDIF output INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 4x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports 1x USB4 card connector (JTBT_U4_1, supports RTD3) LED FEATURE 4x EZ Debug LED BACK PANEL PORTS DisplayPort 1.4 USB 3.2 Gen 2 10Gbps Type-A 2.5G LAN Port Wi-Fi / Bluetooth HD Audio Connectors USB 2.0 HDMI™ 2.1 Port USB 3.2 Gen 2x2 20Gbps Type-C USB 3.2 Gen 2 10Gbps Type-A OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO mATX 243.84mmx243.84mm

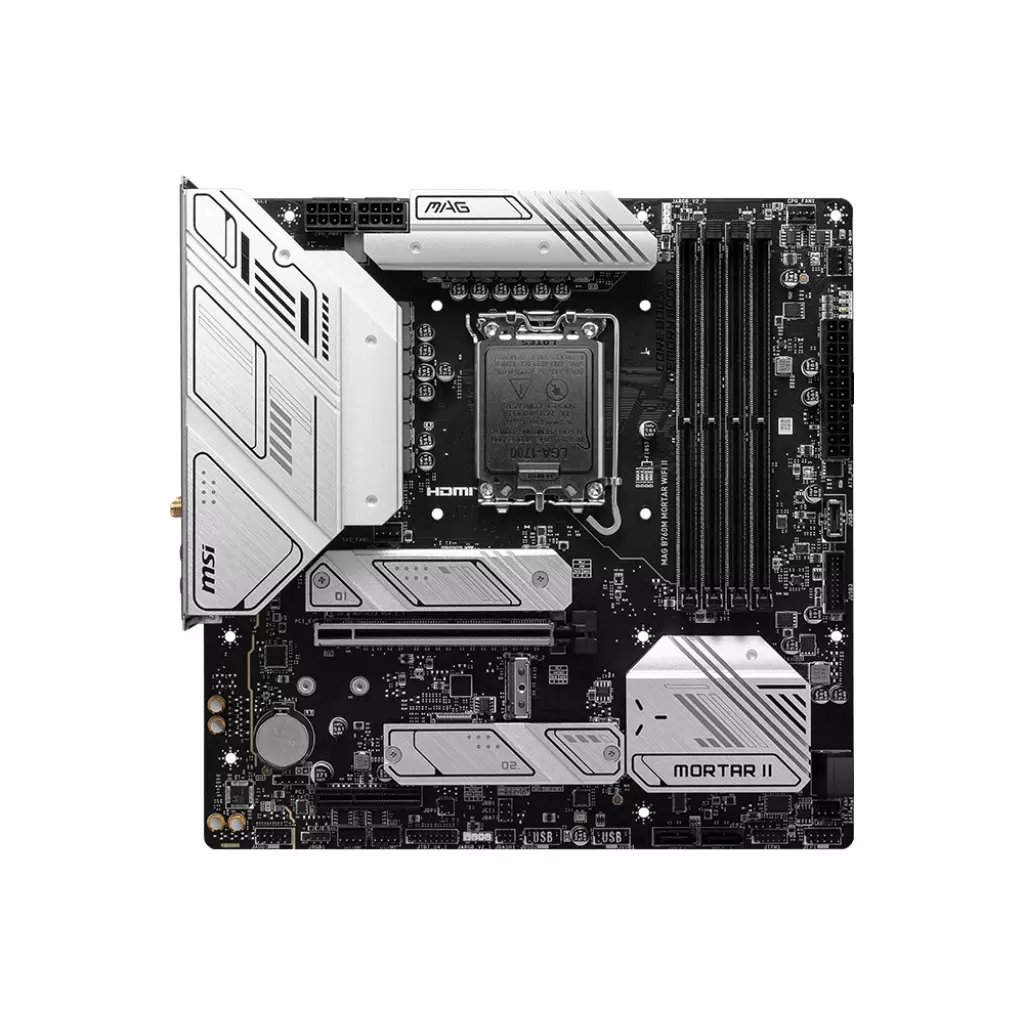

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II Chipset: Intel® B760 Rozměrový formát: mATX (243,84x243,84mm) Podpora pro procesory: 14./13./12. generace Intel® Core™, Intel® Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x paměťový slot DDR5, podpora až 192GB * DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)MT/s * max. frekvence přetaktování: 1DPC 1R až 7800+, 1DPC 2R až 6600+, 2DPC 1R až 6400+, 2DPC 2R až 5600+MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické porty: (Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.) * 1x HDMI TM 2.1 s HDR * 1x DisplayPort 1.4 Zvuková karta: kodek Realtek® ALC897, 7.1-kanálový zvuk s vysokým rozlišením, S/PDIF out Ethernet: Realtek® 2,5Gb/s LAN WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® v5.3 Rozšiřující sloty: * 1x PCIe 5.0 x16 * 1x PCIe 3.0 x4 Úložný prostor: celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2_1, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4 * 1x M.2_2, M key, typ 2280/2260 - podpora PCIe 4.0 x4 * 1x M.2_3, M key, typ 2280 - podpora PCIe 4.0 x4/režim SATA * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 8 portů) * 1x USB 3.2 Gen 2x2 20Gb/s typ C * 3x USB 3.2 Gen 2 10Gb/s typ A * 4x USB 2.0 Přední USB (celkem 7 portů) * 4x USB 2.0 * 2x USB 3.2 Gen 1 typ A * 1x USB 3.2 Gen 2 typ C Porty na zadním panelu: * 1x USB 3.2 Gen 2x2 20Gb/s typ C * 3x USB 3.2 Gen 2 10Gb/s typ A * 4x USB 2.0 * 1x HDMI™ 2.1 * 1x DisplayPort 1.4 * 1x RJ-45 * 1x Wi-Fi/Bluetooth modul * 5x audio jack * 1x optický S/PDIF Out Interní porty: Napájení * 1x napájecí konektor (ATX_PWR) * 2x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením * 1x CPU Fan * 1x Pump Fan * 4x System Fan Související s úložištěm * 4x SATA 6Gb/s konektor * 3x slot M.2 (M-Key) USB * 4x USB 2.0 * 2x USB 3.2 Gen 1 typ A * 1x USB 3.2 Gen 2 typ C * 1x USB4 card konektor (JTBT_U4_1, podpora RTD) Osvětlení LED * 2x adresovatelný V2 RGB LED konektor (JARGB_V2) * 1x RGB LED konektor (JRGB) * 4x EZ Debug LED Ostatní * 2x Front Panel (JFP) * 1x Chassis Intrusion (JCI) * 1x přdní Audio (JAUD) * 1x Tuning Controller konektor (JDASH) * 1x TPM pin header (podpora TPM 2.0) Příslušenství: * SATA 6Gb/s kabel * Wi-Fi anténa * EZ M.2 clip * sada samolepek * Front Panel konektor * uživatelská příručka Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MAG-B760M-MORTAR-WIFI-II

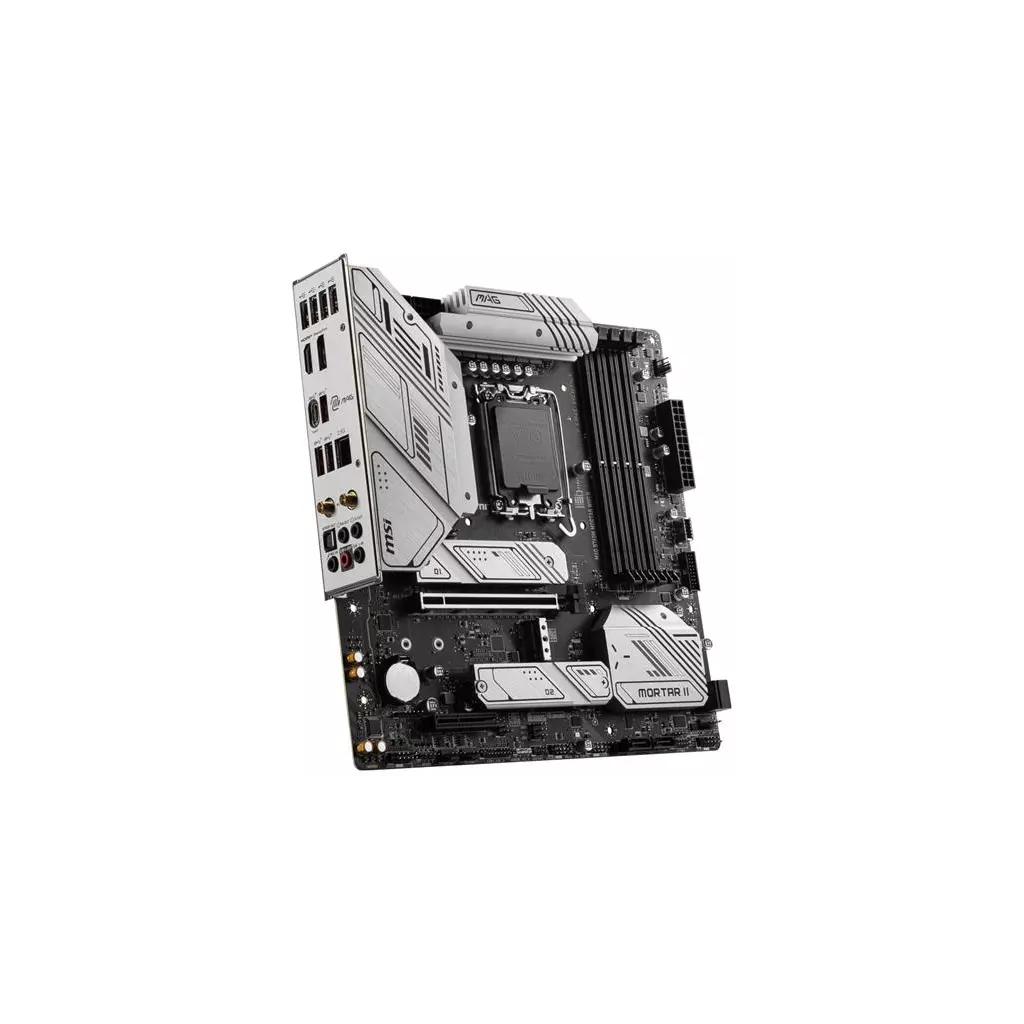

MSI MAG B760M MORTAR WIFI II

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12./13./14. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel B760

Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 7800+ (OC)/ 7600 (OC)/ 7400 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)

Sloty Intel CPU 1× PCIe 5.0 x16 slot Intel B760 čipová sada 1× PCIe 3.0 x4 slot

Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4× SATA 6Gb/s port 1× M.2 slot, M Key, pro jednotky typu 2280 (SATA a PCIe 4.0 x4 režim) 1× M.2 slot, M Key, pro jednotky typu 2280/2260 (PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB 8× USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 2× USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektory 3× USB 3.2 Gen2 port na zadním panelu 1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor 1× USB-C 3.2 Gen2×2 port na zadním panelu

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio

LAN 1× Realtek 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3

Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru pumpy vodního chlazení 4× 4pin konektor systémového ventilátoru 2× konektor systémového panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× konektor tuning ovladače 2× 3pin konektor A-RAINBOW V2 (ARGB Gen2) LED 1× 4pin konektor RGB LED 1× TPM konektor (podporuje TPM 2.0) 3× M.2 slot, M Key 4× SATA 6 Gb/s konektor 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen2 (USB 3.1) konektor 1× konektor USB4 karty 1× propojka Clear CMOS 4× EZ debug LED

Porty na zadním panelu 1× DisplayPort 1× HDMI 1× RJ-45 4× USB 2.0 3× USB 3.2 Gen2 (USB 3.1 Gen2) 1× USB-C 3.2 Gen2×2 2× konektor Wi-Fi antény 1× optický S/PDIF port 5× audio jack

Rozměry 24,4 × 24,4 cm Micro ATX formát
