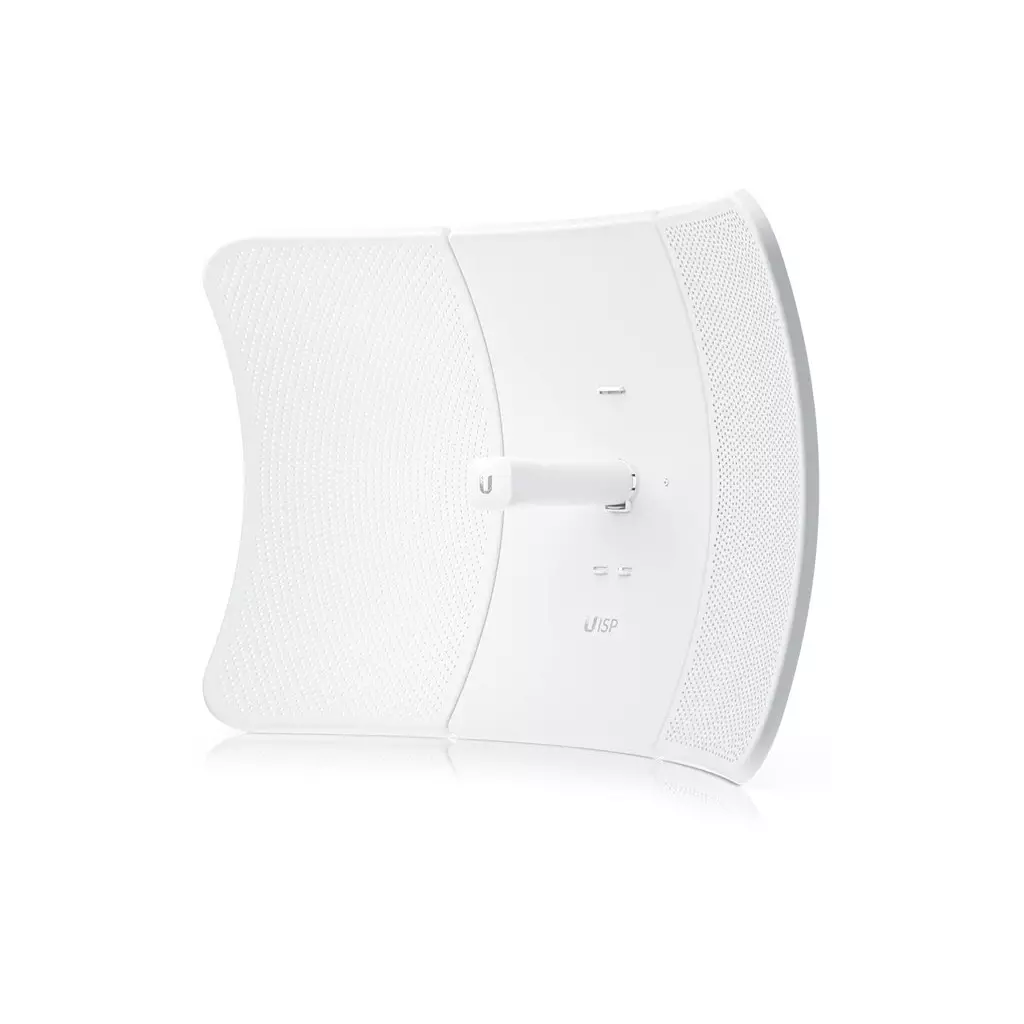

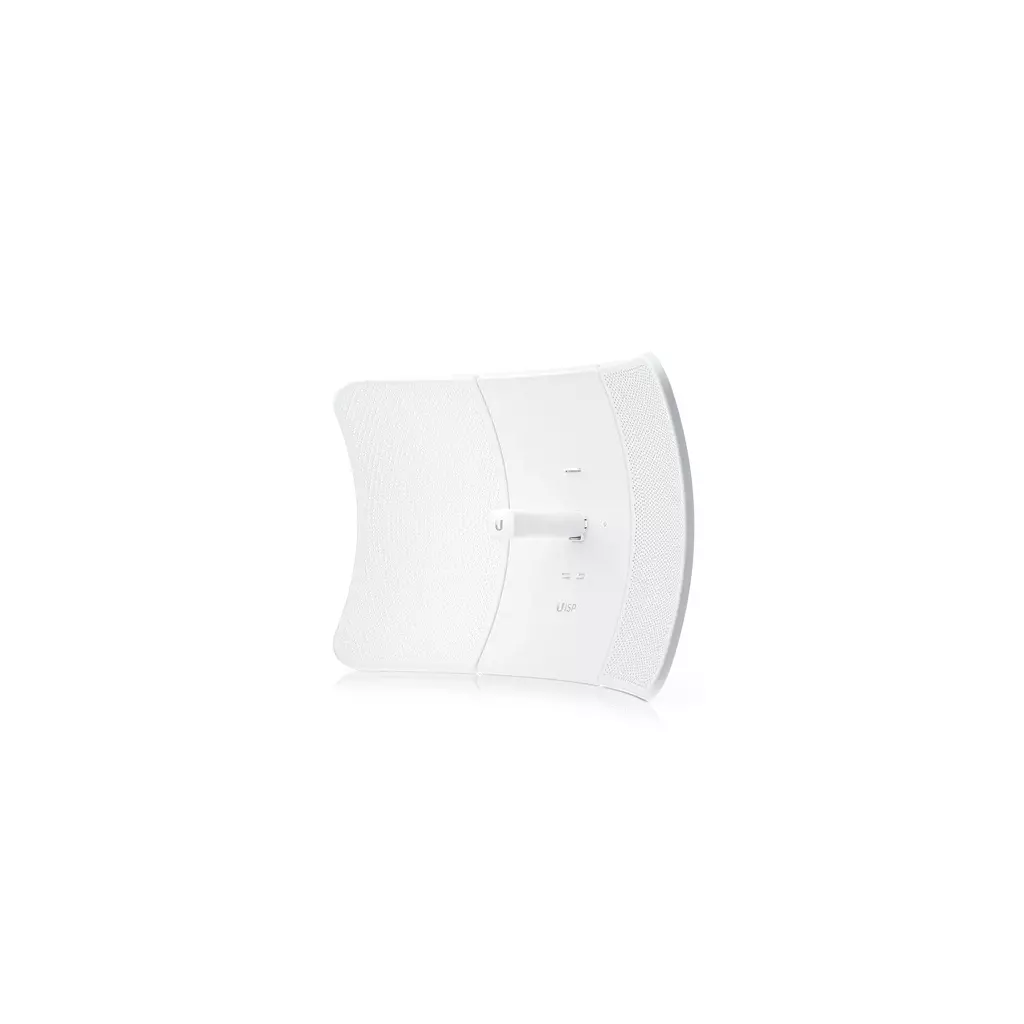

Ubiquiti UISP airMAX LiteBeam AC 5 GHz XR (LBE-5AC-XR)

Popis produktu LiteBeam 5AC-XR je 2x2 MIMO klientská stanice ACčkové řady s airMAX TDMA pro pásmo 5GHz. Tato jednotka má vyšší anténní zisk 29dBi a GPS modul pro časovou synchronizaci, což se hodí při výstavbě spojů na delší vzdálenosti. Jednotka dosahuje přenosové rychlosti až 867 Mbps po bezdrátové části, při šířce kanálu 80 MHz a je kompatibilní jen s dalšími produkty airMAX AC. Anténa je určena pro venkovní použití s velmi dobrým poměrem cena/výkon v pásmu 5GHz, má Gigabitový ethernet s podporou pasivního PoE a 2.4 GHz management rádiem pro nastavení přímo ze stožáru. Klíčové vlastnosti Proprietární airMAX ac chipset Ultralehká konstrukce 29dBi antény a držáku InnerFeed technologie Integrovaná GPS 2.4 GHz management rádio Napájení přes pasivní 24V PoE Gigabitový ethernet Webové rozhraní, UISP správa Obsah balení Zařízení - zářič Parabolická anténa - 3 části Držák na stožár (3) kovová stahovací páska Gigabitový PoE adaptér 24V / 0.5A Napájecí kabel Technické parametry Bezdrátové vlastnosti Frekvenční rozsah [MHz]:5150 - 5850 Bezdrátové frekvence:5 GHz WiFi standardy:airMAX ac Přenosová rychlost - 5GHz [Mb/s]:866 Vysílací výkon 5GHz [dBm]:25 Šifrování:WPA2-PSK AES/TKIP 5GHz MIMO:2 x 2 Typ antény:Vestavěná Počet vestavěných antén:2 Zisk antény [dBi]:29 Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps Gigabit LAN:Ano GPS modul:Ano Ostatní:WiFi management radio Napájení Napájení přes PoE:22 .. 26V DC Typy PoE:PoE-In (pouze) Max. spotřeba energie [W]:7 Fyzické charakteristiky Stupeň krytí:IPX6 Použití:Venkovní Tlačítka:Reset Provozní teplota [°C]:-40 až 70 Hmotnost [g]:3200 Šířka [mm]:747 Výška [mm]:525 Hloubka [mm]:347 Software Operační mód:Klient, AP Router, Access Point, Klient Router (wisp) Management:Webové rozhraní, UISP aplikace, SSH Podpora IPv6:Transparentní (režim bridge) Výchozí IP adresa:192.168.1.20 Výchozí jméno a heslo:ubnt / ubnt

UISP airMAX LiteBeam AC 5GHz XR Ultralehká venkovní bezdrátová stanice navržená pro vytváření spojení na extrémně dlouhé vzdálenosti. AirMAX® LiteBeam® AC 5GHz XR (LBE 5AC XR) je venkovní bezdrátová stanice navržená pro navazování vysokorychlostního připojení na extrémně dlouhé vzdálenosti, což vám umožňuje obsluhovat více předplatitelů pomocí jediného zařízení. Spolupracuje s aplikací Ubiquiti Internet Service Provider (UISP®). LBE 5AC XR je také vybaven patentovanou anténou s vysokým ziskem schopnou poskytovat propustnost 450+Mb/s. Funkce: * vlastní čipová sada airMAX ac * anténa s vysokým ziskem a technologií InnerFeed® * vytváří vysokorychlostní spojení na extrémně dlouhé vzdálenosti * integrovaná GPS Operační systém: airOS® Operační mód: PtMP, PtP Rozhraní: LAN, Wi-Fi, GPS Porty: * 1x GbE RJ45 Napájení: 24V DC, 0,5A Gigabitový PoE adaptér (součástí balení); pasivní PoE 2 páry (4, 5+; 7, 8-) Maximální spotřeba energie: 7W Maximální propustnost: 5GHz: 450+Mb/s Zabezpečení/šifrování: WPA2-PSK (AES) RF připojení: RF vnitřní Provozní frekvence: 5,15 až 5,85GHz Maximální TX výkon: 25dBm Rádiová frekvence: 2400-2483,5MHz Šířka pásma kanálu: 10/20/30/40/50/60/80MHz Zisk antény: 29dBi Izolace: 20dB Montáž: integrovaný držák na tyč (součástí dodávky) - kompatibilita s tyčí: o průměru 35-60mm Odolnost vůči větru: 1100N při 200km/h Odolnost vůči povětrnostním vlivům: IPX6 Rozměry: 747x525x347mm Hmotnost: 3,2kg Záruka: 2 roky

Ubiquiti UISP airMAX LiteBeam AC XR

Zařízení airMAX LiteBeam AC 5 GHz XR CPE (LBE 5AC XR) je venkovní bezdrátová jednotka určená k zajištění vysokorychlostních spojení na extrémně dlouhé vzdálenosti, a umožňuje obsluhovat více účastníků pomocí jediného zařízení. Jednotka je také vybavena vlastní anténou s vysokým ziskem, která je schopna zajistit propustnost více než 450 Mbps ve frekvenčním pásmu 5 GHz.

Funkce:

• Proprietární čipová sada airMAX ac
• Velmi lehká hliníková konstrukce a UV odolný polykarbonát
• Anténa s vysokým ziskem (29 dBi) a technologií InnerFeed
• Vysokorychlostní spojení na extrémně dlouhé vzdálenosti
• Integrovaná GPS
• Podpora plánování připojení prostřednictvím ISP Design Center
• Dedikovaná rádiová správa pro rychlé nastavení zařízení prostřednictvím aplikace UISP Mobile
• Režimy PtMP a PtP, operační systém airOS
• Správa pomocí aplikace UISP: iOS 2.19.2, Android 2.20.2 a novější

Součástí balení je Gigabit napájecí PoE injektor 24 V (0,5 A).

ZÁKLADNÍ SPECIFIKACE

Frekvence: 5 GHz (5,15 až 5,85 GHz) Propustnost: 450+ Mbps Rozhraní: 1x GbE RJ-45, airMAX ac Zisk: 29 dBi Vyzařovací úhel: Horizontální polarizace: 5,5° (3 dB) / 7,5° (6 dB) Vertikální polarizace: 5,5° (3 dB) / 7,5° (6 dB) Elevace: 5,5° (3 dB) / 7,5° (6 dB) PoE: ano, pasivní (24 V) Odolnost proti povětrnostním vlivům: IPX6 Hmotnost: 3,2 kg Rozměry: 747 x 525 x 347 mm

---

Důležité upozornění: Systém je neustále vylepšován, proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Downloads. Zároveň je nutné zařízení provozovat v souladu s Všeobecným Oprávněním pro pásmo 5 GHz, využívat funkci DFS a vyvarovat se použití frekvencí, které používají meteorologické radary tj. 5630 a 5645 MHz.

---

Manuál (montážní návod): https://dl.ubnt.com/qig/lbe-5ac-xr

---

Datasheet: https://dl.ui.com/ds/lbe-5ac-xr_ds.pdf

---

Zařízení airMAX LiteBeam AC 5 GHz XR CPE (LBE 5AC XR) je venkovní bezdrátová jednotka určená k zajištění vysokorychlostních spojení na extrémně dlouhé vzdálenosti, a umožňuje obsluhovat více účastníků pomocí jediného zařízení. Jednotka je také vybavena vlastní anténou s vysokým ziskem, která je schopna zajistit propustnost více než 450 Mbps ve frekvenčním pásmu 5 GHz. Proprietární čipová sada airMAX ac Velmi lehká hliníková konstrukce a UV odolný polykarbonát Anténa s vysokým ziskem (29 dBi) a technologií InnerFeed Vysokorychlostní spojení na extrémně dlouhé vzdálenosti Integrovaná GPS Podpora plánování připojení prostřednictvím ISP Design Center Dedikovaná rádiová správa pro rychlé nastavení zařízení prostřednictvím aplikace UISP Mobile Režimy PtMP a PtP, operační systém airOS Správa pomocí aplikace UISP: iOS 2.19.2, Android 2.20.2 a novější Frekvence: 5 GHz (5,15 až 5,85 GHz) Propustnost: 450+ Mbps Rozhraní: 1x GbE RJ-45, airMAX ac Zisk: 29 dBi

LiteBeam 5AC-XR je 2x2 MIMO klientská stanice ACčkové řady s airMAX TDMA pro pásmo 5GHz. Tato jednotka má vyšší anténní zisk 29dBi a GPS modul pro časovou synchronizaci, což se hodí při výstavbě spojů na delší vzdálenosti. Jednotka dosahuje přenosové rychlosti až 867 Mbps po bezdrátové části, při šířce kanálu 80 MHz a je kompatibilní jen s dalšími produkty airMAX AC. Anténa je určena pro venkovní použití s velmi dobrým poměrem cena/výkon v pásmu 5GHz, má Gigabitový ethernet s podporou pasivního PoE a 2.4 GHz management rádiem pro nastavení přímo ze stožáru. Klíčové vlastnosti Proprietární airMAX ac chipset Ultralehká konstrukce 29dBi antény a držáku InnerFeed technologie Integrovaná GPS 2.4 GHz management rádio Napájení přes pasivní 24V PoE Gigabitový ethernet Webové rozhraní, UISP správa Obsah balení Zařízení - zářič Parabolická anténa - 3 části Držák na stožár (3) kovová stahovací páska Gigabitový PoE adaptér 24V / 0.5A Napájecí kabel Technické parametry Bezdrátové vlastnostiFrekvenční rozsah [MHz]:5150 - 5850Bezdrátové frekvence:5 GHzWiFi standardy:airMAX acPřenosová rychlost - 5GHz [Mb/s]:866Vysílací výkon 5GHz [dBm]:25Šifrování:WPA2-PSK AES/TKIP5GHz MIMO:2 x 2Typ antény:VestavěnáPočet vestavěných antén:2Zisk antény [dBi]:29Konektory a rozhraníRychlost LAN:(1) 10/100/1000MbpsGigabit LAN:AnoGPS modul:AnoOstatní:WiFi management radioNapájeníNapájení přes PoE:22 .. 26V DCTypy PoE:PoE-In (pouze)Max. spotřeba energie [W]:7Fyzické charakteristikyStupeň krytí:IPX6Použití:VenkovníTlačítka:ResetProvozní teplota [°C]:-40 až 70Hmotnost [g]:3200Šířka [mm]:747Výška [mm]:525Hloubka [mm]:347SoftwareOperační mód:Klient, AP Router, Access Point, Klient Router (wisp)Management:Webové rozhraní, UISP aplikace, SSHPodpora IPv6:Transparentní (režim bridge)Výchozí IP adresa:192.168.1.20Výchozí jméno a heslo:ubnt / ubnt

Bezdrátový můstek - AirMax ac - 5.15 - 5.85 GHz - montáž na sloupek

LiteBeam 5AC-XR je 2x2 MIMO klientská stanice ACčkové řady s airMAX TDMA pro pásmo 5GHz. Tato jednotka má vyšší anténní zisk 29dBi a GPS modul pro časovou synchronizaci, což se hodí při výstavbě spojů na delší vzdálenosti. Jednotka dosahuje přenosové rychlosti až 867 Mbps po bezdrátové části, při šířce kanálu 80 MHz a je kompatibilní jen s dalšími produkty airMAX AC. Anténa je určena pro venkovní použití s velmi dobrým poměrem cena/výkon v pásmu 5GHz, má Gigabitový ethernet s podporou pasivního PoE a 2.4 GHz management rádiem pro nastavení přímo ze stožáru. Klíčové vlastnosti Proprietární airMAX ac chipset Ultralehká konstrukce 29dBi antény a držáku InnerFeed technologie Integrovaná GPS 2.4 GHz management rádio Napájení přes pasivní 24V PoE Gigabitový ethernet Webové rozhraní, UISP správa Obsah balení - Zařízení - zářič - Parabolická anténa - 3 části - Držák na stožár - 3x kovová stahovací páska - Gigabitový PoE adaptér 24V / 0.5A - Napájecí kabel

LiteBeam 5AC-XR je 2x2 MIMO klientská stanice ACčkové řady s airMAX TDMA pro pásmo 5GHz. Tato jednotka má vyšší anténní zisk 29dBi a GPS modul pro časovou synchronizaci, což se hodí při výstavbě spojů na delší vzdálenosti. Jednotka dosahuje přenosové rychlosti až 867 Mbps po bezdrátové části, při šířce kanálu 80 MHz a je kompatibilní jen s dalšími produkty airMAX AC. Anténa je určena pro venkovní použití s velmi dobrým poměrem cena/výkon v pásmu 5GHz, má Gigabitový ethernet s podporou pasivního PoE a 2.4 GHz management rádiem pro nastavení přímo ze stožáru.

Klíčové vlastnosti

• Proprietární airMAX ac chipset
• Ultralehká konstrukce 29dBi antény a držáku
• InnerFeed technologie
• Integrovaná GPS
• 2.4 GHz management rádio
• Napájení přes pasivní 24V PoE
• Gigabitový ethernet
• Webové rozhraní, UISP správa

Obsah balení

• Zařízení - zářič
• Parabolická anténa - 3 části
• Držák na stožár
• (3) kovová stahovací páska
• Gigabitový PoE adaptér 24V / 0.5A
• Napájecí kabel

LiteBeam 5AC-XR je 2x2 MIMO klientská stanice ACčkové řady s airMAX TDMA pro pásmo 5 GHz. Tato jednotka má vyšší anténní zisk 29 dBi a GPS modul pro časovou synchronizaci, což se hodí při výstavbě spojů na delší vzdálenosti. Jednotka dosahuje přenosové rychlosti až 867 Mbps po bezdrátové části při šířce kanálu 80 MHz a je kompatibilní pouze s dalšími produkty airMAX AC. Anténa je určena pro venkovní použití, má velmi dobrý poměr cena/výkon v pásmu 5 GHz a Gigabitový ethernet s podporou pasivního PoE a 2.4 GHz managementu rádiem pro nastavení přímo ze stožáru.

Klíčové vlastnosti

• Proprietární airMAX ac chipset
• Ultralehká konstrukce 29dBi antény a držáku
• InnerFeed technologie
• Integrovaná GPS
• 2.4GHz management rádio
• Napájení přes pasivní 24V PoE
• Gigabitový ethernet
• Webové rozhraní, UISP správa

Obsah balení

• Zařízení - zářič
• Parabolická anténa - 3 části
• Držák na stožár
• (3) kovová stahovací páska
• Gigabitový PoE adaptér 24 V / 0.5 A
• Napájecí kabel

Ubiquiti UISP airMAX LiteBeam AC 5 GHz XR. 5 GHz. Šifrování/zabezpečení: WPA2-PSK. Podpora napájení po Ethernetu (PoE). Barva: Bílá. Maximální spotřeba energie: 7 W

LiteBeam 5AC-XR je 2x2 MIMO klientská stanice ACčkové řady s airMAX TDMA pro pásmo 5GHz. Tato jednotka má vyšší anténní zisk 29dBi a GPS modul pro časovou synchronizaci, což se hodí při výstavbě spojů na delší vzdálenosti. Jednotka dosahuje přenosové rychlosti až 867 Mbps po bezdrátové části, při šířce kanálu 80 MHz a je kompatibilní jen s dalšími produkty airMAX AC. Anténa je určena pro venkovní použití s velmi dobrým poměrem cena/výkon v pásmu 5GHz. Disponuje Gigabitovým ethernet portem s podporou pasivního PoE a 2.4 GHz management rádiem pro nastavení přímo ze stožáru. Funkce a vlastnosti: • Proprietární airMAX ac chipset • Ultralehká konstrukce 29dBi antény a držáku • InnerFeed technologie • Integrovaná GPS • 2.4 GHz management rádio • Napájení přes pasivní 24V PoE • Gigabitový ethernet • Webové rozhraní, UISP správa Obsah balení: • Zařízení - zářič • Parabolická anténa - 3 části • Držák na stožár • 3x kovová stahovací páska • Gigabitový PoE adaptér 24V / 0.5A • Napájecí kabel Technické specifikace: Frekvenční rozsah [MHz]:5150 - 5850 Bezdrátové frekvence:5 GHz WiFi standardy:airMAX ac Přenosová rychlost - 5GHz [Mb/s]:866 Vysílací výkon 5GHz [dBm]:25 Šifrování:WPA2-PSK AES/TKIP 5GHz MIMO:2 x 2 Typ antény:Vestavěná Počet vestavěných antén:2 Zisk antény [dBi]:29 Rychlost LAN:(1) 10/100/1000Mbps Gigabit LAN:Ano GPS modul:Ano Ostatní:WiFi management radio Napájení: Napájení přes PoE:22 .. 26V DC Typy PoE:PoE-In (pouze) Max. spotřeba energie [W]:7 Fyzické charakteristiky: Stupeň krytí:IPX6 Použití:Venkovní Tlačítka:Reset Provozní teplota [°C]:-40 až 70 Hmotnost [g]:3200 Šířka [mm]:747 Výška [mm]:525 Hloubka [mm]:347 Upozornění: Provozovatel zodpovídá za provoz zařízení v souladu s všeobecným oprávněním č. VOR/12/08.2005-6 s nastavením odpovídajícím zemi, ve které je zařízení používáno tak, aby byla dodržena platná legislativa. Provozovatel zodpovídá za nastavení příslušného rozsahu povolených kmitočtů tak, aby zařízení nevysílalo na kmitočtech určených pro stacionární meteorologické radary - 5630MHz a 5645 MHz. Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Firmware Recovery V případě, že zařízení přestane odpovídat (tkzv. "zatuhne") se přesvědčte, že softwarová nestabilita není odstranitelná k tomu určenou uživatelskou utilitou výrobce. Příslušná Discovery utilita i průvodce obnovou firmware naleznete v Souvisejících odkazech níže na stránce. GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]
