Tinycontrol proudový senzor pro LAN ovladač v3, 0A až 30A
![](https://cdn.vmshop.cz/images/get/80/a500003990.jpg?p=detail,wp)
Popis produktu:

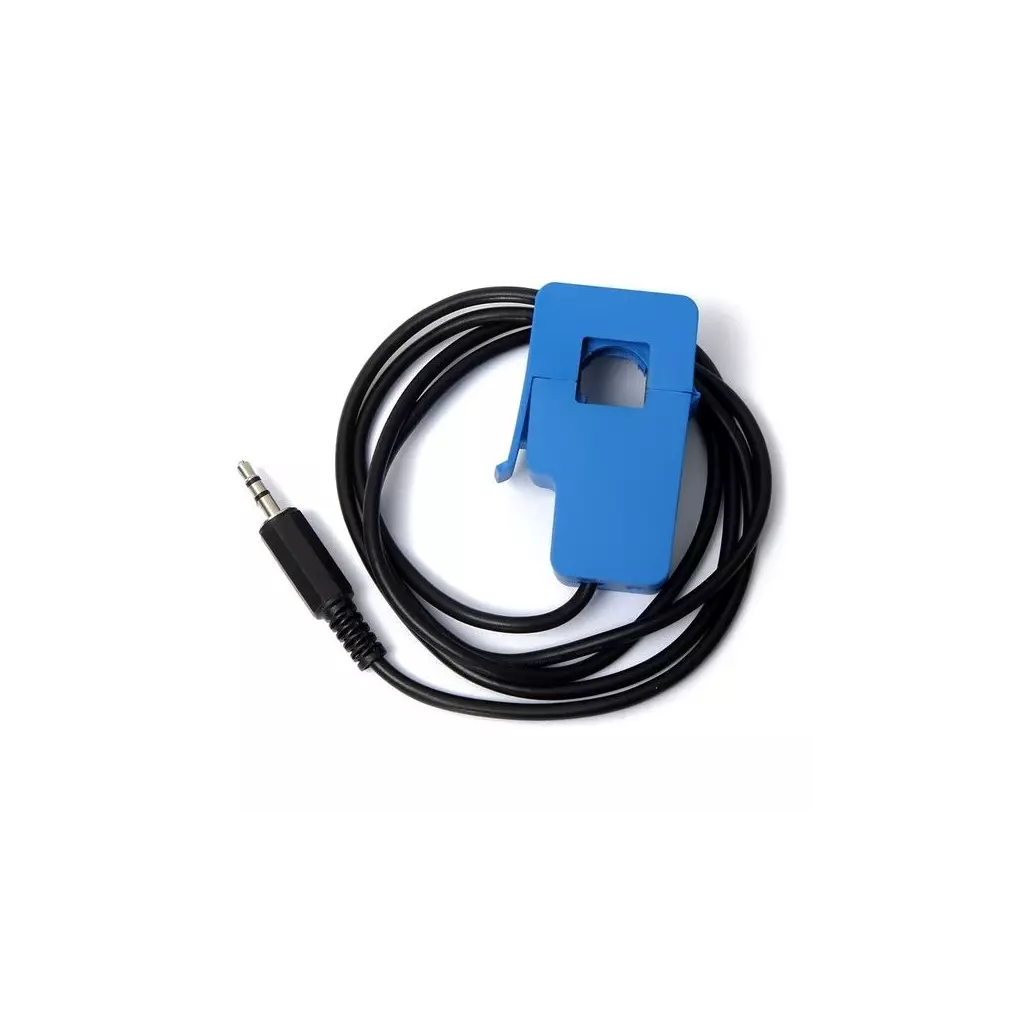

Neinvazivní proudový transformátor SCT-013-030 pro měření proudu nepřímou metodou. Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač V3.
Měření je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry. Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy. Je dodáván včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.
TECHNICKÉ SPECIFIKACE
AC rozsah proudu: 0-30 A (AC) Maximální průměr měřeného vodiče: 12 mm Zabudovaný vzorkovací odpor: 62 Ohm Výstupní napětí střídavě: 0-1 V (AC) Délka kabelu: 1 m Hmotnost: 45 g
Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu.
