TINYCONTROL čidlo zaplavení pro LAN ovladač

Sensor is open electric curcuit with operational amplifier. After putting measuring element (board) to wet ground on analog output A0 appear voltage inversely proportional to soil conductivity. It is if this base will be completely dry, output voltage will be high. Similary device can be used as flooding sensor. In a case when water apear on the end of sensor board, output voltage go down. Other feature of sensor is digital output D0. By potentiometer can be set the switching thresold. For example when water apear, digital output go to down state (as active). Both outputs an be used with Lan Controller, GSN Controller and all Arduino compatible boards.

Tinycontrol LANKON-065

Senzor je otevřený elektrický obvod s operačním zesilovačem. Po zavedení měřicího prvku do mokrého prostředí se na analogovém výstupu A0 se objeví napětí nepřímo úměrné vodivosti např. zeminy.

Je-li měřící prvek zcela suchý, výstupní napětí bude na vysoké úrovni. V případě, že se na konci snímače objeví voda, výstupní napětí klesne. Dalším znakem snímače je digitální výstup D0. Pomocí potenciometru lze nastavit spínací bod (ciltivost). Je vhodný pro použití s LAN ovladačem.

Senzor je vybaven signalizačními LED: PWR - signalizuje napájení senzoru DO - signalizuje aktivaci výstupu a lze využí i pro počáteční kalibraci úrovně sepnutí i bez připojeného LAN ovladače

Výstup senzoru VCC připojte na PIN +3,6V LAN ovladače. Výstup GND propojte se vstupem GND na LAN ovladači a výstup DO připojte k volnému digitálnímu vstupu INPD na LAN ovladači.

ZÁKLADNÍ SPECIFIKACE

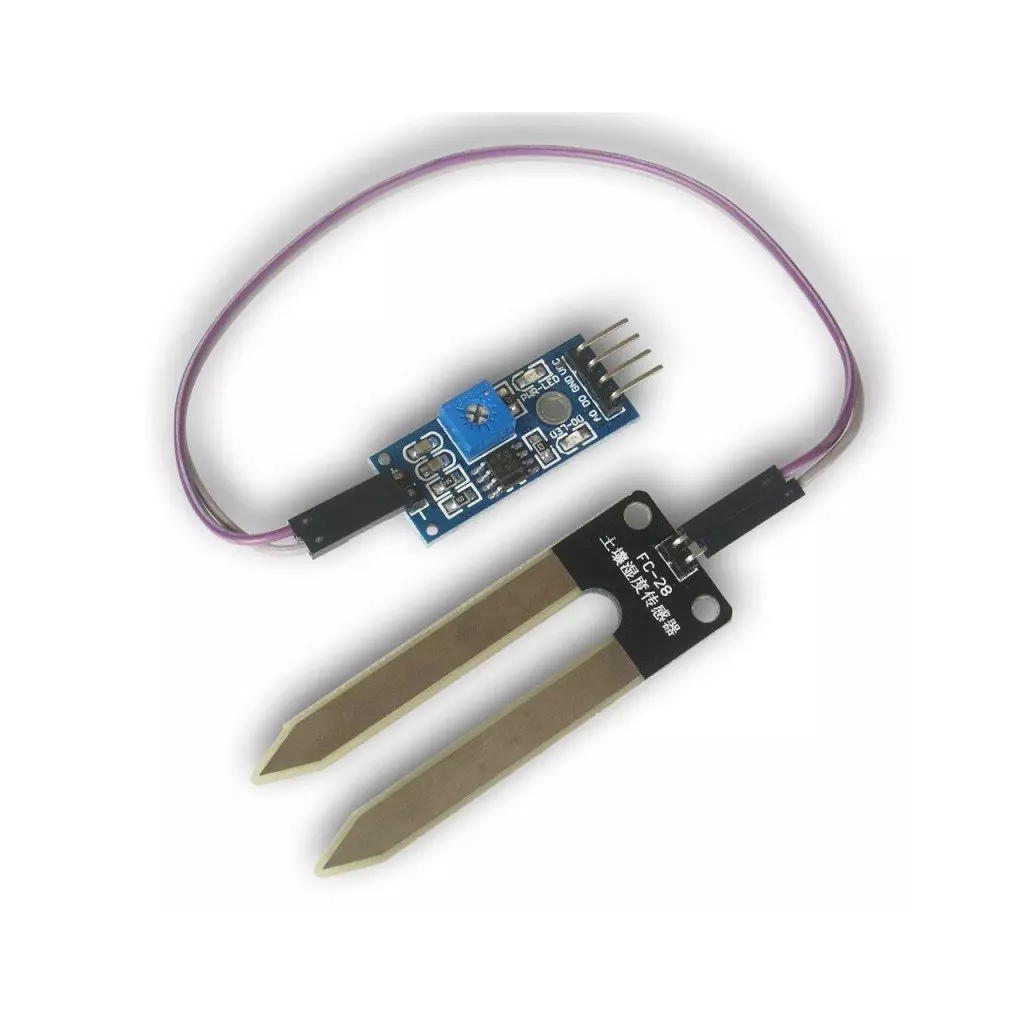

Napájecí napětí: 3,3 V - 5 V Sada obsahuje: - měřicí prvek - elektroniku - kabel.

Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu.
