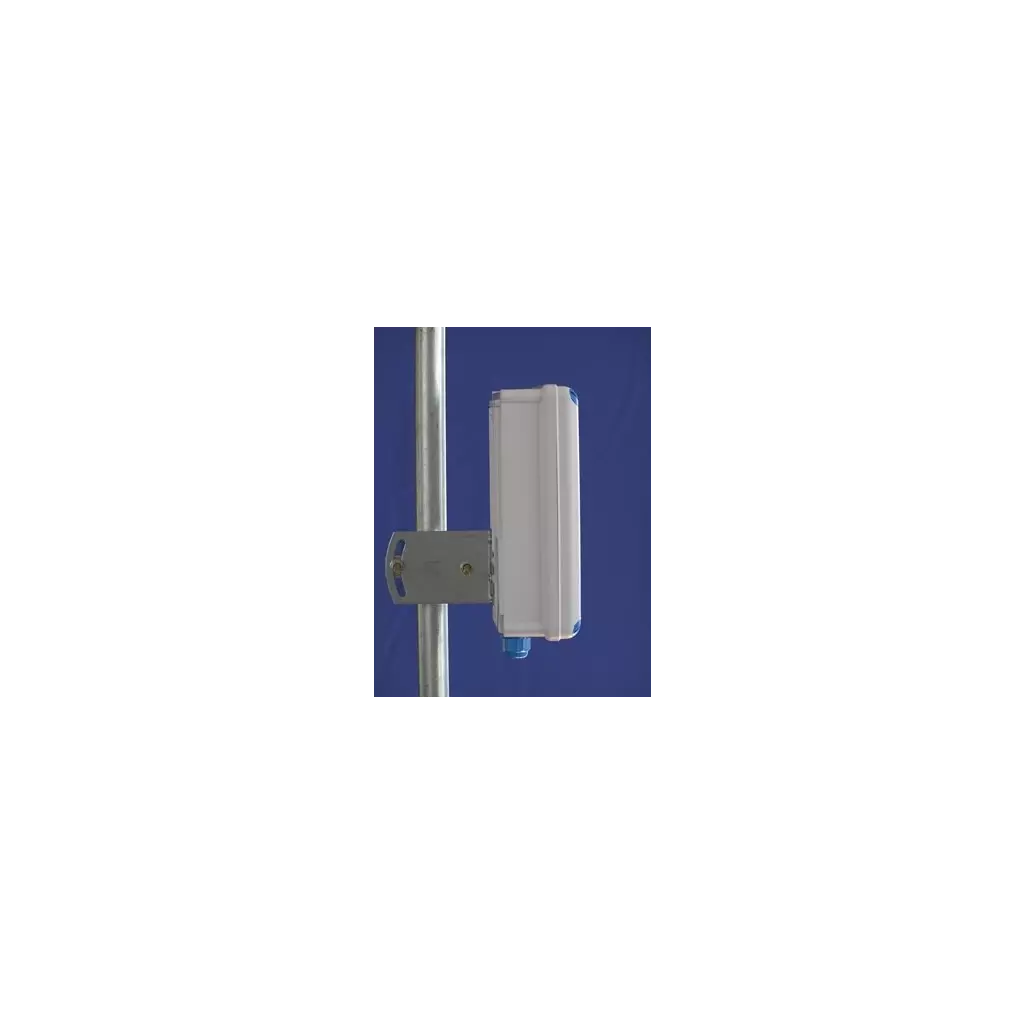

JIROUS • GentleBox JC-219UF • Směrová panelová anténa 19dBi s integrovaným outdoor boxem

GentleBOX JC-219 Použití: * GentleBOX JC-219 obsahuje integrovanou 5GHz anténu s binomickým rozložením amplitudy pro optimální potlačení postranních laloků. * Vestavěná anténa a integrovanou přepěťovou ochranou. * GentleBOX JC-219 je optimální řešení pro klienty v pásmu 5GHz. * GentleBOX je kompletní a ideální venkovní box pro AP, RouterBOARD a další elektroniku. * S GentleBOXem zapomeňte na rozměřování a vrtání! Vše je připraveno. * S GentleBOXem zapomeňte na shánění kabelových průchodek a montážního materiálu! Vše je přibaleno. Potřebujete jen 1 plochý, 2 křížové šroubováky (PH1 a PH2) a maticový klíč č.10. * S GentleBOXem už žádné protáčení kabelových průchodek při dotahování a povolování kabelů - prolisy zajišťují průchodky proti otáčení. * V GentleBOXu jsou připraveny drážky a otvory pro snadnou montáž RouterBOARD, nebo jiné elektroniky včetně šroubů a plastových sloupků. * Zjednodušená montáž RB411 * Dosažitelné vzdálenosti si vypočtěte v sekci výpočty . * Zlacený motiv antény pro dlouhou životnost a výborné parametry GentleBOX JC-219 zlacený motiv antény Technické parametry: Zisk 18,5 dBi ±0,5 PSV ? 1,8 Vyzařovací úhel 20° Předozadní poměr ? 30 dB Frekvenční rozsah 5,1 - 5,95 GHz Potlačení bočních laloků ? 17 dB Polarizace H nebo V (podle polohy víka) Konektor na kabelu MMCX nebo UF-L podle provedení Vnější rozměry 203 x 203 x 65 mm Vnitřní rozměry 186 x 186 x 53 mm Materiál UV stabilizovaný plast ABS, Polyamid Montáž na stožár o19 - 54 mm Kabel od antény je zakončen konektorem dle provedení: GentleBOX JC-219UF - konektor UF-L GentleBOX JC-219MCX - konektor MMCX Příslušenství součástí balení: * Neztratné bajonetové "šrouby" pro snadné uzavření GentleBOXu. - 4 ks * Speciální držák na stožár o 19 - 54 mm. - 1 ks * Kabelová průchodka pro kabely o 4 - 10 mm, extra modrá kvalita. - 1 ks * Šrouby pro uchycení elektroniky + plastové sloupky. - 4 + 4 ks * Plastové sloupky lze snadno nasunout na šroub a nespadnou

Hotové klientské řešení designované pro nasazení s jednotkami RB či AP: směrová anténa 19dB (vertikální / horizontální polarizace podle vložení víka) integrovaná v outdoor boxu. Integrovaná 5GHz anténa s binomickým rozložením amplitudy pro optimální potlačení rušení, jedná se o ekonomickou alternativu outdoor řešení pro klienty v pásmu 5GHz. Dodávka včetně kabelové průchodky, distančních šroubků pro uchycení boardu a polohovacího držáku na stožár/konzoli a pigtailu na UFL konektor. Integrovaná přepěťová ochrana je tvořena strukturou plošného spoje vlastní antény a je založena na principu stejnosměrného zkratování antény tak, aby se naindukované přepětí nedostalo na střední vodič koaxiálního konektoru. Ochrana je efektivní v případě běžně generovaných atmosférických poruch, nikoliv v případě přímého či blízkého zásahu bleskem. Technické parametry: • Zisk: 18,4dB +/- 0,5dB • Frekvenční pásmo: 5,1 - 5,9 GHz • Vyzařovací úhel: 20° • Nominální impedance: 50 ohm • Hodnoty VSWR: 1,8 max • Předozadní poměr: >30 dB • Polarizace: lineární, vertikální / horizontální (dle montáže) • Kryt antény: dielektrický radom, white UV resist • Vnější rozměry: 203 x 203 x 65 mm • Vnitřní rozměry: 186 x 186 x 53 cm • Připojení aktivního prvku: součástí dodávky pigtail UFL/RSMA pro připojení miniPCI • Instalace: dodávka včetně polohovacího držáku (elevace +/- 20°) na stožár/konzoli o průměru 19-54mm Součástí dodávky: • Neztratné bajonetové "šrouby" pro snadné uzavření GentleBOXu. - 4 ks • Speciální držák na stožár o 19 - 54 mm. - 1 ks • Kabelová průchodka pro kabely o 4 - 10 mm, extra modrá kvalita. - 1 ks • Šrouby pro uchycení elektroniky + plastové sloupky. - 4 + 4 ks GPSR kontakt: Jirous, spol. s r.o. Oderská 333/5 IMPERA PARK H, Praha 9, 196 03 [email protected]
