Planet IVC-234GT, VDSL2 průmyslový ethernet konvertor, 4x 1000Base-T, profil 17a/30a, G.993.5 G.Vectoring, G.INP

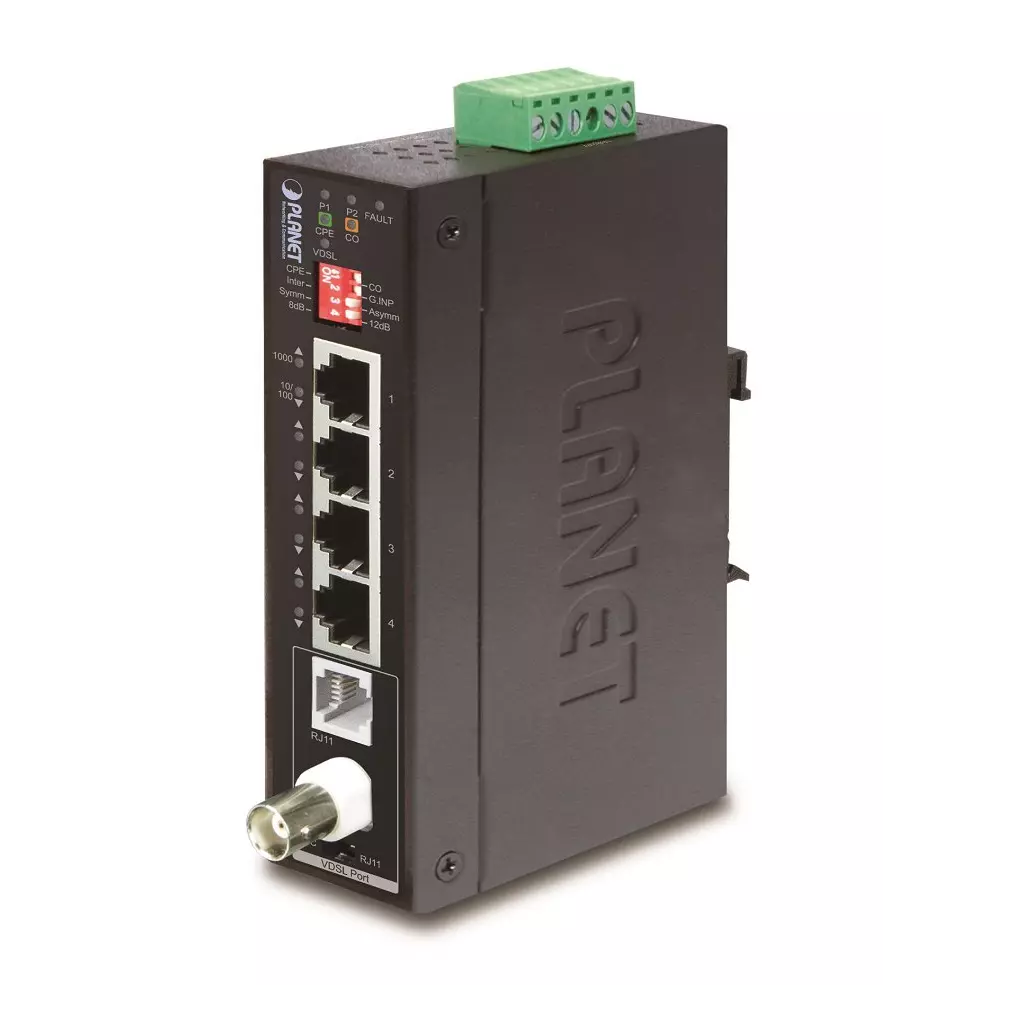

PLANET IVC-234GT

Průmyslový ethernet extender (konvertor) pro převod/modulaci RJ-45 sítě na koaxiální nebo 2drátový UTP kabel. Umožňuje prodloužit dosah sítě až na 1,2 km při rychlosti 300 Mbps. Disponuje jedním BNC portem, jedním RJ-11 portem a 4 gigabitovými RJ-45 porty (10/100/1000 Base-T) pro standardní ethernet do 100 m. Ideální pro připojení vzdálených IP kamer, přístupových bodů nebo digitálních displejů.

Vhodný je pro využití s IP kamerami, digitálními signage displeji, NVR a dalšími síťovými prvky, které vyžadují propojení na vzdálenost větší než 100 metrů (až do 1,2 km). Zařízení využívá technologii Gigabit Ethernet a VDSL2 s možností volby mezi asymetrickým režimem (downstream až 200 Mbps / upstream až 100 Mbps) nebo symetrickým režimem (downstream i upstream až 150 Mbps) pro přenos dat. Průmyslové provedení v kovovém IP30 pouzdře s možností montáže na DIN lištu, provozní teplotou -40 až +75 °C, ochranou proti ESD 6kV a podporou redundantního napájení 12-48 V DC nebo 24 V AC jej předurčuje pro náročná prostředí.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4× RJ-45 10/100/1000 Base-T, 1× RJ-11 (VDSL2/ADSL2+), 1× BNC (F) Provedení: DIN lišta, na zeď Napájení: možné přímé duální napájení 2× DC 12-48 V nebo AC 24 V, celkový příkon do 5,7 W (zdroj není součástí balení) Ochrana: 6 kV DC (ESD) Provozní teplota: -40 až +75 °C Rozměry: 135 × 87,8 × 32 mm Hmotnost: 185 g

Specifikace konektoru/extenderu:

Maximální vzdálenost přenosu pomocí koax kabelu: 1,2 km Maximální vzdálenost přenosu pomocí VDSL2 + RJ-11 portu: 1,2 km Switch a funkce DIP:

• DIP-1: Select CO or CPE mode
• DIP-2: Select G.INP or Interleaved mode
• DIP-3: Select Band Profile (Asymmetric or Symmetric)
• DIP-4: Select SNR of 12dB or 8dB

Specifikace switche:

Paměť: 2K záznamů Podpora přenosu: JumboFrame 9K Rychlost přenosu dat: až 24 Mbps

Specifikace systému:

VDSL:

• VDSL-DMT
• ITU-T G.993.1 VDSL
• ITU-T G.997.1
• ITU-T G.993.2 VDSL2 (podpora profilu 17a/30a)
• ITU-T G.993.5 G.
• ITU-T G.998
• G.INP

ADSL:

• Standard ADSL2/2+
• ITU G.992.3 G.dmt.bis
• ITU G.992.5 G.dmt.bisplus
• Rychlost přenosu dat až 24 Mbps

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g (IEC-60068-2-27)

---

Příklady použití:

PLANET IP30 Industrial Gigabit Ethern. Model: Síťový vysílač a přijímač, Maximální přenosová vzdálenost: 1200 m. Síťové standardy: IEEE 802.3, IEEE 802.3ab, IEEE 802.3u. Barva: Modrá, Základní materiál: Kov. Vstupní proud: 0.4 A, Spotřeba elektrické energie: 5,7 W. Šířka: 32 mm, Hloubka: 135 mm, Výška: 87,8 mm
