Planet ISW-801T, 8x 10/100, DIN,IP30, rozšířený teplotní rozsah -40~75°C, IEEE 802.3az (EEE), EFT+ESD

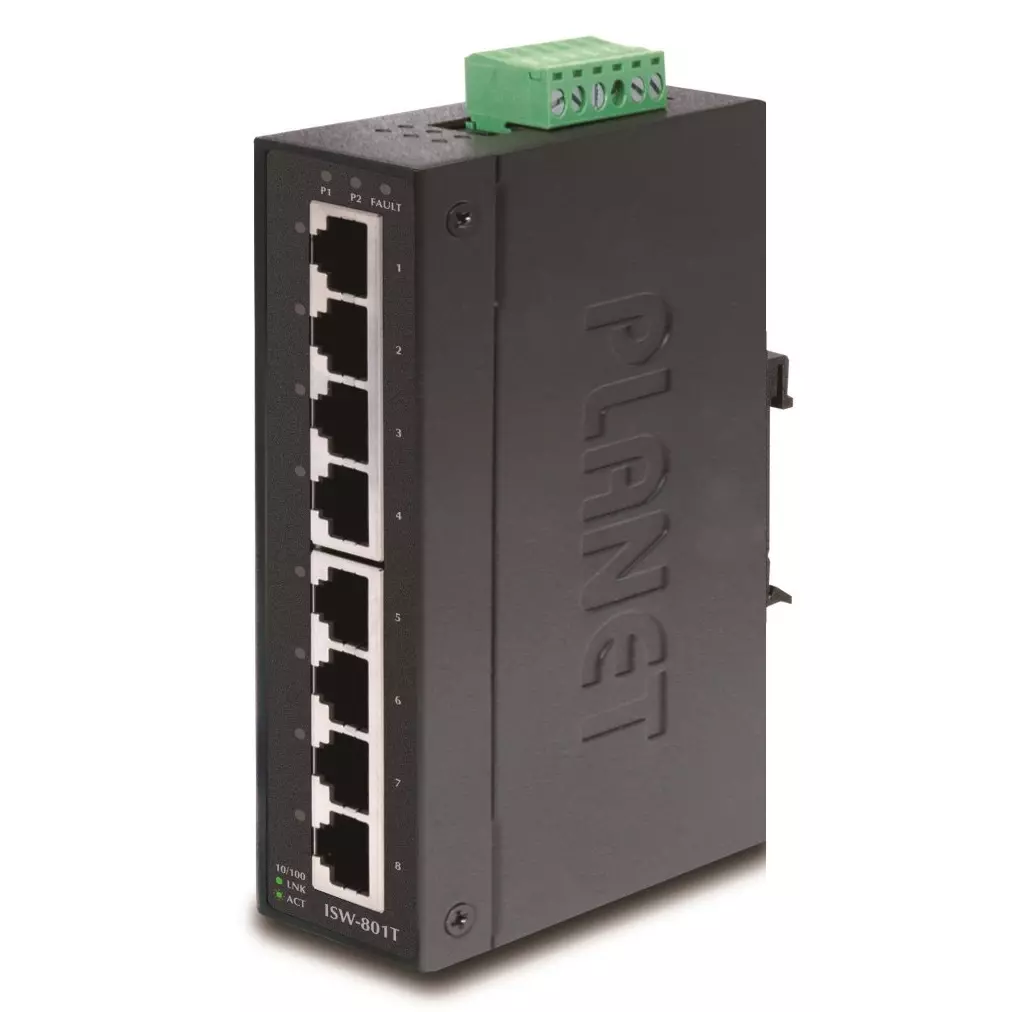

PLANET ISW-801T

8portový přepínač 10/100Base-TX pro průmyslové aplikace.Krytí IP30, hliníková skříň, rozšířený rozsah pracovní teploty -40 až 75°C. Montáž na DIN lištu nebo přímo na zeď. EFT+ESD ochrana do 6kV. Duální napájení DC+AC, EEE-energeticky efektivní ethernet, nízký příkon.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).



ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100BASE-TX Paměť: 1k MAC adres Propustnost: sběrnice 1,6 Gbps, provozně 1,19 Mpps (64B) Provedení: DIN lišta, na zeď Napájení: 12 - 48 V DC, 24 V AC, redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 2,1W Ochrana: ESD do 6kV DC Provozní teplota: -40°C - 75°C Rozměry: 135 x 87 x 32 mm Hmotnost: 428 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

Montáž na DIN lištu:

---

Montáž na zeď pomocí dodaného rámu:

---

Vlastnosti produktu

Manuál

Ostatní download

PLANET ISW-801T. Typ přepínače: Nespravované, Přepínač vrstev: L2. Typy přepínaných ethernetových portů RJ-45: Fast Ethernet (10/100), Počet přepínaných ethernetových portů RJ-45: 8. Plně duplexní režim. Tabulka MAC adres: 1024 pol., Kapacita přepínání: 1,6 Gbit/s. Síťové standardy: IEEE 802.3, IEEE 802.3u, IEEE 802.3x. Montovatelné na zeď

ISW-801T, 8x 10/100, DIN,IP30, rozšířený teplotní rozsah -40~75 st.C

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

Vlastnosti:

• 8x portů 100 Base-TX, Switching, Full Duplex (100/200 Mbps), Auto-Negotiation (10/100 Mbps)
• 2k MAC adres, interní sběrnice 1,6Gbps
• automatická detekce přímý/křížený kabel na každém portu
• pole LED indikátorů pro diagnostiku provozu
• instalace na DIN lištu, montážní díl součástí
• instalace na zeď, montážní díl součástí
• krytí IP30, skříň celohliníková
• napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (napájení není součástí balení)
• ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď)
• zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části
• zařízení je odolné proti vibracím
• (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min
• zařízení je odolné proti přetížení krátkodobému zrychlení 50x g, dlouhodobému 4x g (IEC-60068-2-27)
• EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6
• elektrická bezpečnost dle CE EN-60950
• rozšířený rozsah pracovní teploty: -40 až 75 st. C, vlhkost do 90%
• příkon 11,6W
• hmotnost: 454g
• rozměry: 135 x 87 x 32 mm

Tenký typ s více praktikovatelností a pohodlí

Planet ISW-801TIndustrial 8-Port 10/100TX Fast Ethernet Switchje přizpůsoben průmyslovým aplikacím, s 8 porty 10/100 Mb/s, robustního, ale kompaktního pouzdra s hodnocením IP30 a všestranný redundantní napájecí systém(12 ~ 48V DC nebo 24 V AC).ISW-801T pracuje efektivně v drsném prostředí s operačnímteplotní rozsah -40 až 75 stupňůCelsia.

ISW-801T je v reakci na rostoucí poptávku po infrastruktuře IIOT (Industrial Internet of Things) navrženo pro snadné nasazení průmyslových sítí s schopností plug a hry.Dále zajišťuje stabilní a spolehlivé rychlé přenos dat a výkonu.ISW-801T také podporuje provoz Profinet s QoS, což z něj činí ideální volbu pro integraci s průmyslovými automatizačními systémy a posílení komunikace mezi zařízeními v továrním prostředí.



Profinet Traffic Through s QoS

The ISW-801T features a brand-new function that enhances support for recognizing the PROFINET traffic for higher delivery priority. Once the ISW-801T receives the PROFINET traffic, it will forward the PROFINET traffic first, and then handle other Ethernet traffic. With this enhanced function, the ISW-801T will become the ideal Industrial Unmanaged Switch for the faster PROFINET traffic.

Nízká spotřeba energie pro zelené sítě

ISW-801T, přijata technologie Advanced Green Networking, poskytuje metody úspory energie a propojení na jednotlivých kabelech.Tyto funkce způsobují, že ISW-801T konzumuje velmi nízký výkon v režimu provozu s plným zatížením, což pomáhá efektivně šetřit energii, ale udržuje vysoký výkon efektivně.SÚspora elektřinya IEEE 802.3az Energy Efficient Ethernet (EEE)Protokol, ISW-801T může automaticky detekovat stav kabelového propojení a síťový provoz, a proto je schopen odpovídajícím způsobem upravit spotřebu energie.Umožňuje přepínači, aby spotřeboval menší výkon, když je méně aktivní.



Robustní ochrana

The ISW-801T provides contact discharge of ±6KV DC and air discharge of ±8KV DC for Ethernet ESD protection. It also supports ±4KV surge immunity to improve product stability and protects users’ networks from devastating ESD attacks, making sure the flow of operation does not fluctuate.



Robustní výkon přepínače

ISW-801T nabízí vysoce výkonnou architekturu přepínače.S rychlým ethernetovým portům 8 10/100 Mbps poskytujících neblokovací přepínací tkaninu a propustnost pro rychlost drátu až 1,6 Gbps a 1K MAC adresní tabulka může ISW-801T provádět přenos paketů s rychlostí bez rizika ztráty paketu.Funkce řízení toku umožňuje ISW-801T poskytovat rychlý a spolehlivý přenos dat.



Plug and přehrávat

Všechna rozhraní mědi RJ45 v ISW-801T podporují 10/100 Mbps Auto vyjednávání pro optimální detekci rychlosti prostřednictvím kabelů RJ45 kategorie 5, 5e, 6, 6A nebo 7.Standardní podpora Auto-MDI/MDI-X může detekovat typ připojení k libovolnému zařízení Ethernet, aniž by vyžadoval speciální přímé nebo crossover kabely.



Flexibilní a snadná instalace s omezeným prostorem

Kompaktní velikost ISW-801T je speciálně navržena pro instalaci v úzkém prostředí, jako je kryt na zeď.Může být nainstalován pevnou montáží stěny nebo DIN kolejnicí, čímž usnadňuje jeho použitelnost flexibilnější a snazší na jakémkoli místě s omezeným prostorem.



Typ zařízení	průmyslový switch
Napájení	12-48 V DC, 24 V AC
PoE	ne
Počet portů celkem	8
Typ portů	RJ45
Automatická detekce 10/100	ano
Propustnost dat	1,19 Mbps
Podporované protokoly	IEEE 802.3, 802.3u, 802.3x, 802.3az
Optická signalizace	ano, LED
Provedení	kovový kryt, miniaturní provedení
Barva	modrá
