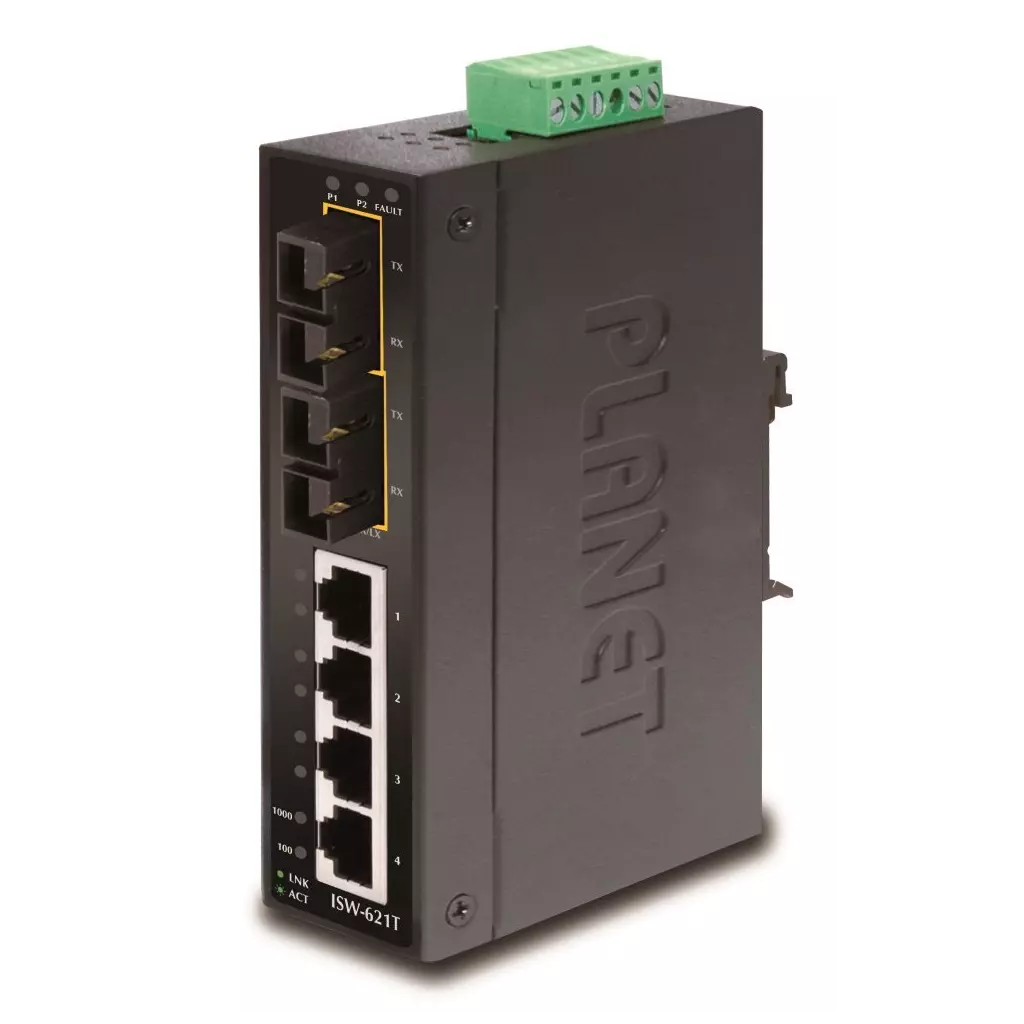

Planet ISW-621T Průmyslový Switch 4x 10/100M + 2x 100M MM SC, -40~+75°C, 48VDC, DIN

ISW-621, 4x 10/100Base-TX+ 2x 100FX 2km, MM, DIN, IP30

6-ti portový přepínač a konvertor pro průmyslové aplikace. 4 porty 10/100Base-TX, 2 optické port 100Base-FX, SC konektory, multimode, 1300nm, dosah 2km. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -10~60°C. Montáž na DIN lištu nebo přímo na zeď.

Vlastnosti:

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Vlastnosti: - 4 porty 100Base-TX, Switching, Full Duplex (100/200 Mbps), Auto-Negotiation (10/100 Mbps), automatická detekce přímý/křížený kabel na každém portu - 2 porty 100Base-FX, full duplex, SC konektory, multimodemode, pro 50/125um a 62,5/125um vlákno, dosah 2km, vlnová délka 1300nm, zdvih min. 15,5dB (vysílací výkon max. -14dBm, min. -19dBm, přijímací citlivost -34,5dBm) - 1M buffer, propustnost sběrnice 1,2Gbps - pole LED indikátorů pro diagnostiku provozu - instalace na DIN lištu, montážní díl součástí - instalace na zeď, montážní díl součástí - krytí IP30, skříň celohliníková - napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení) - ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) - QoS prioritizace provozu dle portu, ToS, 802.1p - zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části - zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min - zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) - EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 - elektrická bezpečnost dle CE EN-60950 - pracovní teplota -10 až 60 st. C, vlhkost do 95% - skladovací teplota -40 až 85 st. C - příkon 11,6W - rozměry 135 x 97 x 32 mm

ISW-621, 4x 10/100Base-TX+ 2x 100FX 2km, MM, DIN, IP30

6-ti portový přepínač a konvertor pro průmyslové aplikace. 4 porty 10/100Base-TX, 2 optické port 100Base-FX, SC konektory, multimode, 1300nm, dosah 2km. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -10~60°C. Montáž na DIN lištu nebo přímo na zeď.

Vlastnosti:

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Vlastnosti: - 4 porty 100Base-TX, Switching, Full Duplex (100/200 Mbps), Auto-Negotiation (10/100 Mbps), automatická detekce přímý/křížený kabel na každém portu - 2 porty 100Base-FX, full duplex, SC konektory, multimodemode, pro 50/125um a 62,5/125um vlákno, dosah 2km, vlnová délka 1300nm, zdvih min. 15,5dB (vysílací výkon max. -14dBm, min. -19dBm, přijímací citlivost -34,5dBm) - 1M buffer, propustnost sběrnice 1,2Gbps - pole LED indikátorů pro diagnostiku provozu - instalace na DIN lištu, montážní díl součástí - instalace na zeď, montážní díl součástí - krytí IP30, skříň celohliníková - napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení) - ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) - QoS prioritizace provozu dle portu, ToS, 802.1p - zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části - zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min - zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) - EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 - elektrická bezpečnost dle CE EN-60950 - pracovní teplota -10 až 60 st. C, vlhkost do 95% - skladovací teplota -40 až 85 st. C - příkon 11,6W - rozměry 135 x 97 x 32 mm

6portový přepínač a konvertor pro průmyslové aplikace. 4 porty 10/100Base-TX, 2 optické port 100Base-FX, SC konektory, multimode, 1300nm, dosah 2km. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, rozšířená pracovní teplota -40~75°C. Montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100Base-TX, 2 x 100Base-FX Paměť: 2k MAC adres, buffer 1 Mb Propustnost: sběrnice 1,2 Gbps, provozně 0,89 Mpps (64B) Provedení: DIN lišta, na zeď Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 16W Ochrana: ESD do 6KV DC, EFT do 6KV DC, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) Provozní teplota: -40 až 75°C Rozměry: 135 x 97 x 32 mm Hmotnost: 442 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

Montáž na DIN lištu:

Montáž na zeď pomocí dodaného rámu:

Parametry

Manuál

Ostatní download

6portový přepínač a konvertor pro průmyslové aplikace. 4 porty 10/100Base-TX, 2 optické port 100Base-FX, SC konektory, multimode, 1300nm, dosah 2km. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, rozšířená pracovní teplota -40~75°C. Montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100Base-TX, 2 x 100Base-FX Paměť: 2k MAC adres, buffer 1 Mb Propustnost: sběrnice 1,2 Gbps, provozně 0,89 Mpps (64B) Provedení: DIN lišta, na zeď Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 16W Ochrana: ESD do 6KV DC, EFT do 6KV DC, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) Provozní teplota: -40 až 75°C Rozměry: 135 x 97 x 32 mm Hmotnost: 442 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

Montáž na DIN lištu:

Montáž na zeď pomocí dodaného rámu:
