Planet ISW-511TS15, 4x 10/100Base-TX+ 1x 100FX 15km, SM, DIN, IP30, -40~75°C

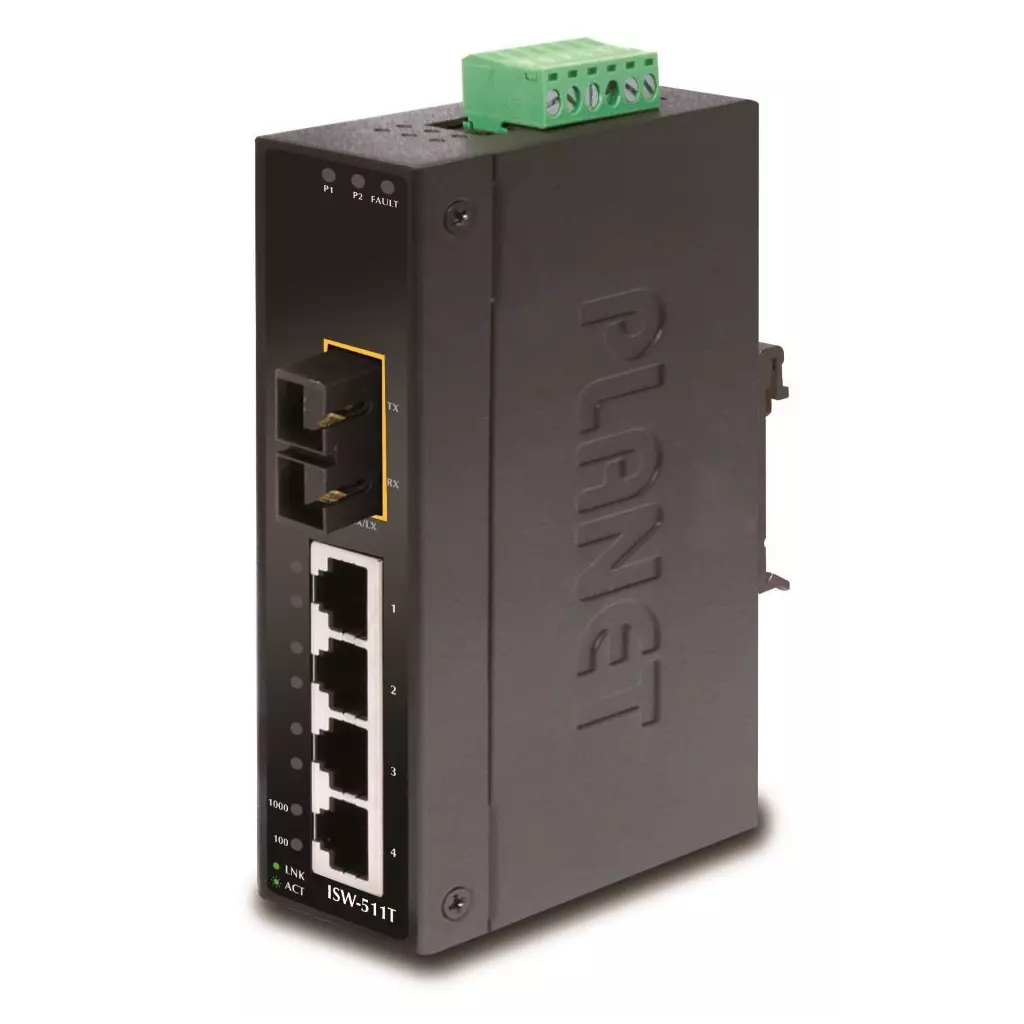

PLANET ISW-511TS15

5portový přepínač a konvertor pro průmyslové aplikace. 4 porty 10/100Base-TX, 1 optický port 100Base-FX, SC konektory, singlemode, dosah 15km. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, rozšířená pracovní teplota -40~75°C. Montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100BASE-TX, 1 x optický SC 100BASE-FX Paměť: 2k MAC adres Propustnost: sběrnice 1 Gbps, provozně 0,74 Mpps Provedení: DIN lišta, na zeď Napájení: zdroj 12-48V DC redundantní (není součástí balení) Ochrana: bez ochrany Provozní teplota: -40°C - 75°C, vlhkost do 95% Rozměry: 135 x 97 x 32 mm Hmotnost: 436 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

Montáž na DIN lištu:

---

Montáž na zeď pomocí dodaného rámu:

PLANET ISW-511TS15. Typ přepínače: Nespravované, Přepínač vrstev: L2. Typy přepínaných ethernetových portů RJ-45: Fast Ethernet (10/100), Počet přepínaných ethernetových portů RJ-45: 4. Plně duplexní režim. Tabulka MAC adres: 2048 pol., Kapacita přepínání: 1 Gbit/s. Síťové standardy: IEEE 802.3, IEEE 802.3u, IEEE 802.3x. Montovatelné na zeď

5portový přepínač a konvertor pro průmyslové aplikace. 4 porty 10/100Base-TX, 1 optický port 100Base-FX, SC konektory, multimode, 1300nm, dosah 2km. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, rozšířená pracovní teplota -40~75°C. Montáž na DIN lištu nebo přímo na zeď. Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). ZÁKLADNÍ SPECIFIKACE Fyzické vlastnosti: Porty: 4 x RJ-45 10/100Base-TX, 1 x 100Base-FX Paměť: 2k MAC adres, buffer 1 Mb Propustnost: sběrnice 1 Gbps, provozně 0,74 Mpps (64B) Provedení: DIN lišta, na zeď Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 13,7W Ochrana: ESD do 6KV DC, EFT do 6KV DC, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) Provozní teplota: -40 až 75°C Rozměry: 135 x 97 x 32 mm Hmotnost: 436 g Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950 EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí Montáž na DIN lištu Montáž na zeď pomocí dodaného rámu
