Planet ISW-1600T, 16x 10/100, DIN,IP30, -40~75°C, 12-48VDC, IEEE 802.3az (EEE), EFT+ESD

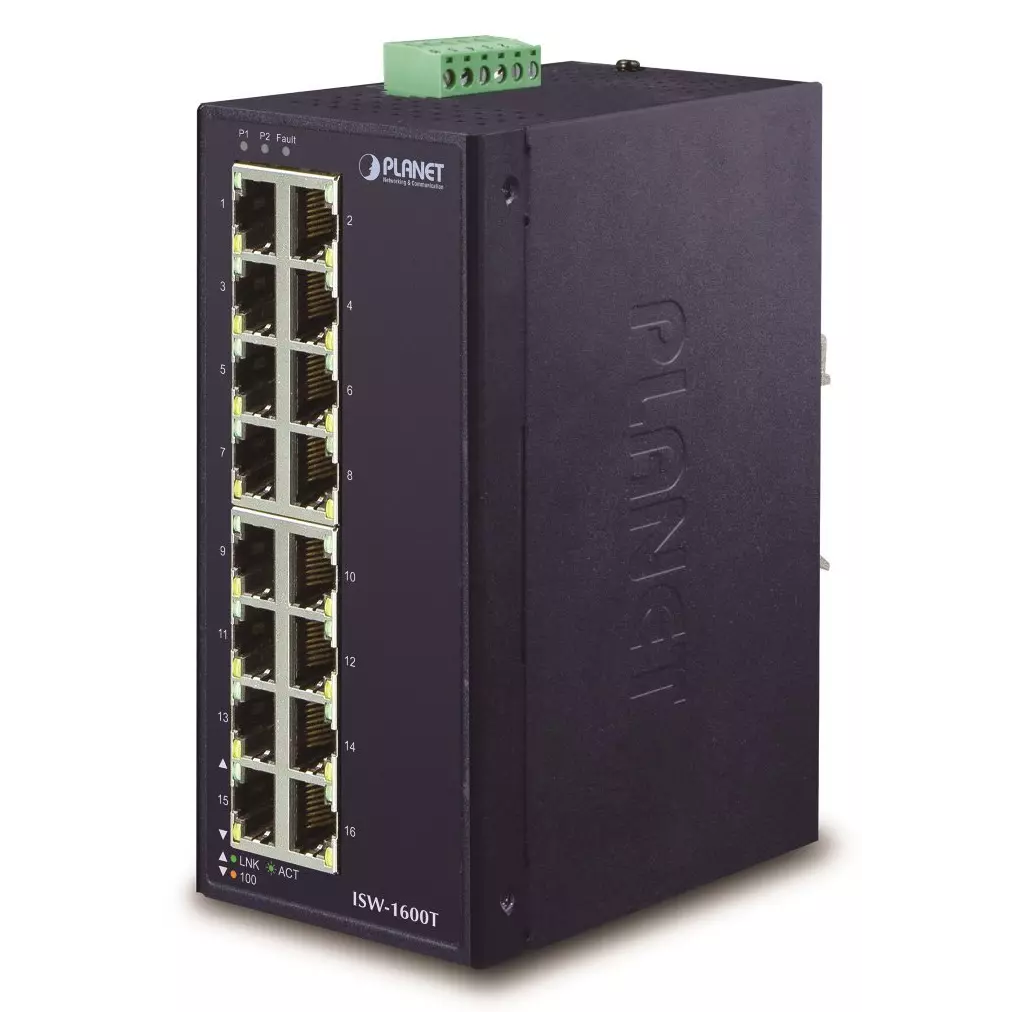

PLANET ISW-1600T

16 portový přepínač pro průmyslové aplikace. 16x 10/100Base-TX. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -40~75°C. Montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

Automatické přizpůsobení výkonu pomocí algoritmu založeném na délce kabelu

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 16 x RJ-45 10/100Base-TX Paměť: 16k MAC adres, buffer 4 Mb Propustnost: sběrnice 3,2 Gbps, provozně 2,38 Mpps (64B) Provedení: DIN lišta, na zeď Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 5,3W Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) Provozní teplota: -40 až 75°C Rozměry: 152 x 107 x 66 mm Hmotnost: 255 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

---

Parametry

Manuál

Ostatní download

PLANET ISW-1600T 16 portový přepínač pro průmyslové aplikace. 16x 10/100Base-TX. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -40~75°C. Montáž na DIN lištu nebo přímo na zeď. Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Automatické přizpůsobení výkonu pomocí algoritmu založeném na délce kabelu ZÁKLADNÍ SPECIFIKACE Fyzické vlastnosti: Porty: 16 x RJ-45 10/100Base-TX Paměť: 16k MAC adres, buffer 4 Mb Propustnost: sběrnice 3,2 Gbps, provozně 2,38 Mpps (64B) Provedení: DIN lišta, na zeď Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 5,3W Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) Provozní teplota: -40 až 75°C Rozměry: 152 x 107 x 66 mm Hmotnost: 255 g Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950 EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí Parametry Manuál Ostatní download

PLANET ISW-1600T. Typ přepínače: Nespravované. Typy přepínaných ethernetových portů RJ-45: Fast Ethernet (10/100), Počet přepínaných ethernetových portů RJ-45: 16. Tabulka MAC adres: 16000 pol., Kapacita přepínání: 3,2 Gbit/s. Síťové standardy: IEEE 802.3, IEEE 802.3az, IEEE 802.3p, IEEE 802.3u, IEEE 802.3x. Montovatelné na zeď
