IGTP-815AT - průmyslový převodník 100/1000BASE-X na 10/100/1000BASE-T PoE+

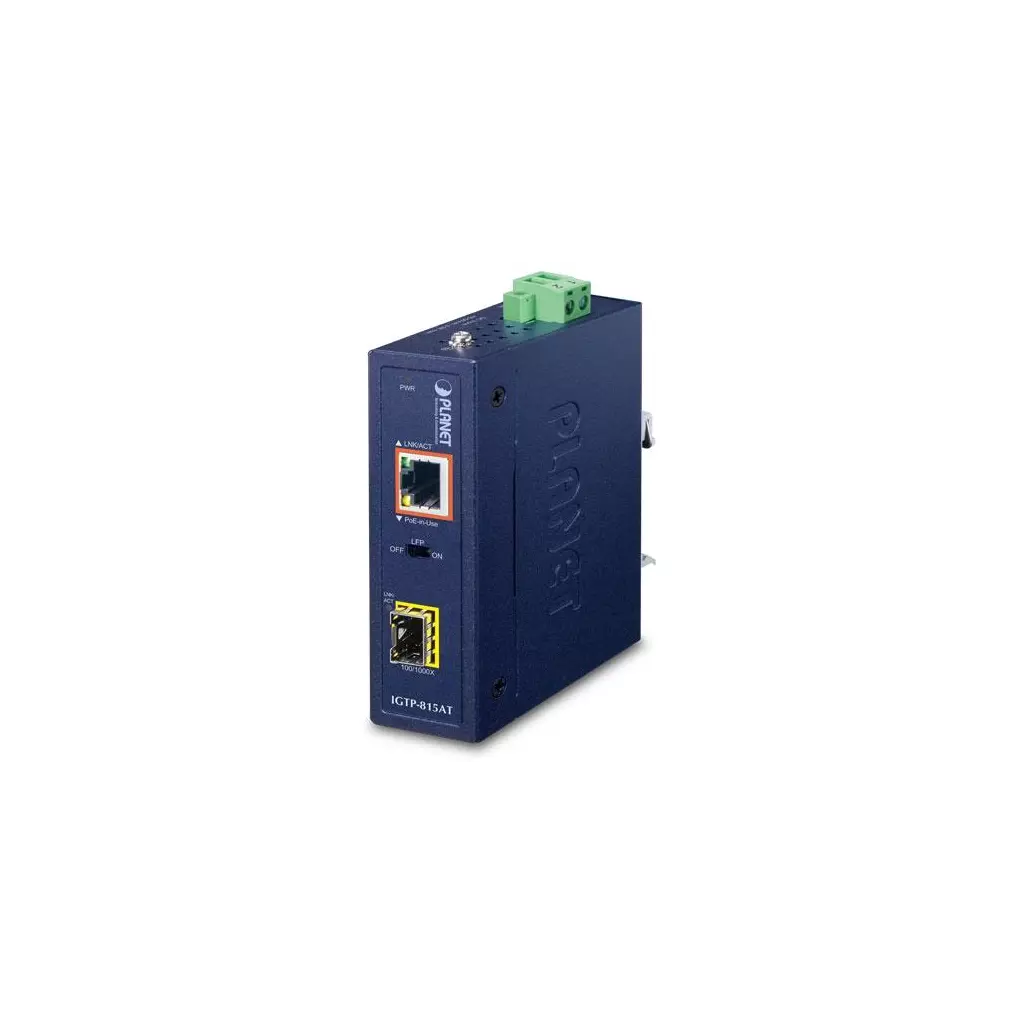

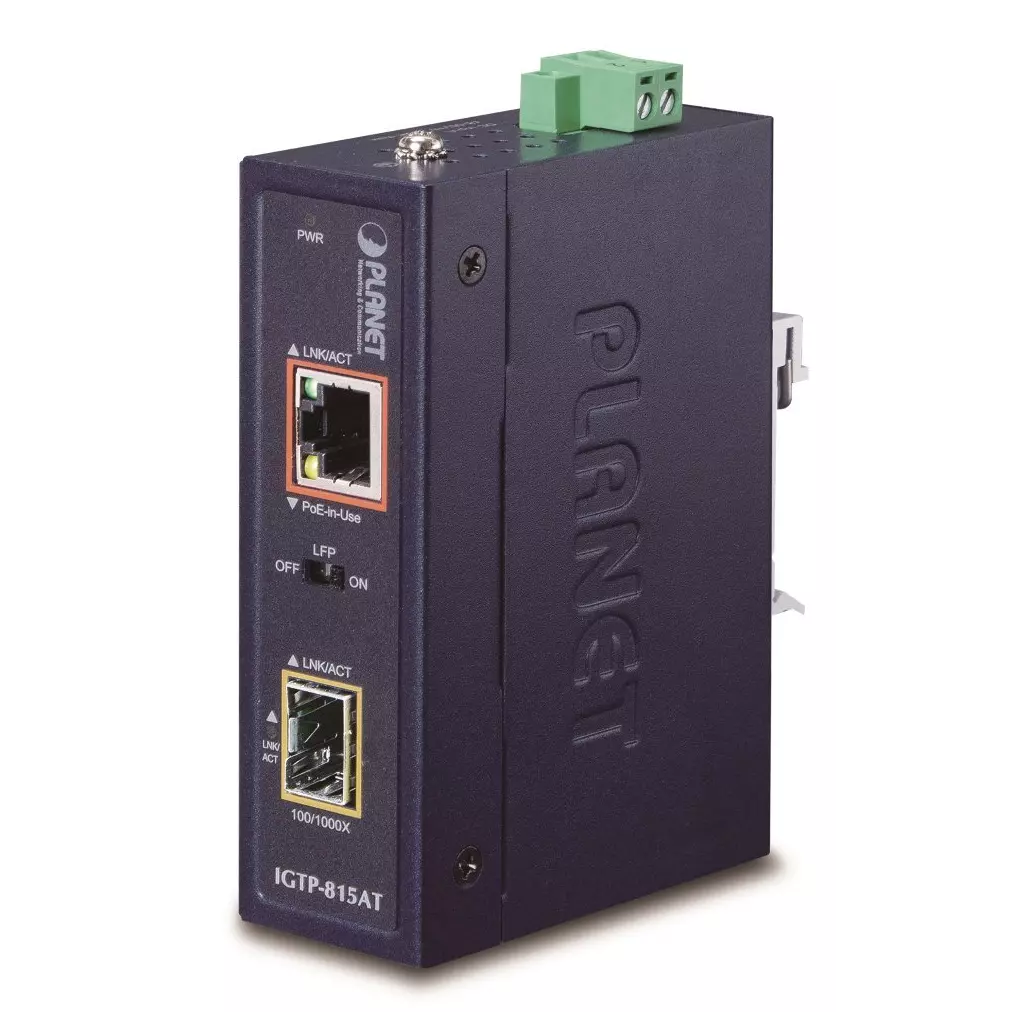

PLANET IGTP-815AT

Průmyslový PoE+ konvertor pro snadný přechod mezi metalickým a optickým vedením (100/1000 Base-X na 10/100/1000 Base-T). Konvertor je určený pro průmyslové a FTTH/FTTC/FTTB aplikace. Napájení v rozsahu DC 48-56 V, PoE+ výstup s výkonem až 36 W, krytí IP30, kovová skříň, rozšířená pracovní teplota -40 až +75 °C. Přepěťová ESD ochrana do ±6 kV (±8 kV vzduchem). Montáž na DIN lištu nebo přímo na zeď.

Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot a častými otřesy. Konvertor se snadno instaluje na standardní DIN lištu nebo přímo na zeď a umožňuje nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace typu FTTH).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 1x RJ-45 10/100/1000 Base-T s PoE+ funkcí, 1x SFP 1000 Base-SX/LX/BX Podpora přenosu: Frame 9 KB Provedení: DIN lišta, na zeď Napájení: zdroj DC 48-56 V, celkový příkon bez PoE+ do 1,12 W (zdroj není součástí balení) Ochrana: ESD vzduchem do 8 kV, kontaktně do 6 kV, ochrana proti přepólování Provozní teplota: -40 až +75 °C Rozměry: 104 x 70 x 30 mm Hmotnost: 251 g Lze instalovat do šasí: ne

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušení šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

---

---

---

---

Funkce a aplikace

Manuál

Specifikace

Ostatní download

PLANET IGTP-815AT. Maximální přenosová rychlost: 1000 Mbit/s, Vstupní rozhraní převodníku: 10Base-T, 100Base-T, 1000Base-SX, 1000Base-T, Výstupní rozhraní převodníku: 1000Base-BX, 1000Base-LX, 1000Base-SX. Maximální přenosová vzdálenost: 100 m. LED indikátory: PoE, Výkon, Systém, Barva: Modrá, Základní materiál: Kov. Konektor pro optická vlákna: SFP, Technologie propojení: Kabel. Vstupní napětí: 48 - 56 V, Maximální spotřeba energie: 1,12 W, Celková zatížitelnost Power over Ethernet (PoE): 36 W

Ruggedly Built for Harsh Environments

PLANET IGTP-815AT is the smallest, industrial-grade Gigabit PoE+ Media Converter, featuring one 100/1000BASE-X SFP fiber porta jeden10/100/1000BASE-T 802.3AT POE+ měděný port in an IP30-rated rugged but compact-size case. Being able to operate under the temperature ranging from -40 až 75 stupňů c, IGTP-815AT poskytuje spolehlivý, stabilní a kontinuální přenos dat na dlouhou vzdálenost a může být nainstalován v jakémkoli drsném prostředí, aniž by vzal v úvahu místo.











As the trend for an IIoT (Industrial Internet of Things) infrastructure is gradually in demand, the IGTP-815AT is especially designed to make the deployment of an industrial network easy as it comes with a Plug and Play feature. Besides, it is stable and reliable when it comes to fast data and power transmission.



IEEE 802.3at Poe Plus

Complying with the IEEE 802.3at Power over Ethernet Plus (PoE+) standard, the IGTP-815AT forwards Gigabit speed Ethernet data transmission and provides a maximum of36-Watt power output over an additional 100m UTP cable to a 802.3af/at PoE PD (powered device) installed in a remote area where sufficient and reliable power input is required. Users can easily upgrade their current networks without the need of software configuration.











Schopnost vlákna-optická propojení rozšiřuje rozsah nasazení sítě

The maximum distance between a PoE PSE (power sourcing equipment) and a PD via Ethernet UTP cable is 100 meters. To flexibly extend the PoE deployment range, the IGTP-815AT’s SFP slot supporting 100BASE-FX/1000BASE-X, SFP modules, and more can reach a transmission distance of up to 120km.











Interactive Network Detection

The IGTP-815AT can support LFP(Průchod poruchy propojení) Funkce prostřednictvím vestavěného přepínače.Funkce LFP zahrnuje Link Loss Carry Forward (LLCF)aLink Loss Return (LLR):

• 　LLCF means when a device connected to the converter and the TP line loses the link, the converter’s fiber port will disconnect the link of transmission.
• 　LLR means when a device connected to the converter and the fiber line loses the link, the converter’s fiber port will disconnect the link of transmission

Both of which can immediately alarm the administrators the issue from the link media and provide efficient solution to monitor the remote network.











Environmentally Hardened Design

IGTP-815AT je speciálně navržen s odolnými komponenty a silným pouzdrem, který spolehlivě provozuje v elektricky drsných a klimaticky náročných prostředích, jako jsou podlahy rostlin nebo skříňky na řízení obrubníku.S širokým rozsahem provozní teploty -40 až 75 stupňů C je IGTP -815AT ideální pro poskytovatele služeb, kampusy a veřejné prostory k nasazení venkovních bezdrátových přístupových bodů PoE, venkovní IP kamery nebo telefony IP na jakýchkoli místech snadno a efektivně.



Robust Protection

The IGTP-815AT provides contact discharge of ±6KV DC and air discharge of ±8KV DC for Ethernet ESD protection. It also supports ±6KV surge immunity to improve product stability and protects users’ networks from devastating ESD attacks, making sure the flow of operation does not fluctuate.

 

Flexible and Easy Installation with Limited Space

The compact sized IGTP-815AT is specially designed to be installed in a narrow environment, such as wall enclosure. It can be installed by fixed wall mounting or DIN rail, thereby making its usability more flexibly and easily in any space-limited location.











Typ příslušenství	převodník metalika/optika
Typ kabelu	dle SFP modulu
Konektor 1	dle SFP modulu
Počet vláken	dle SFP modulu
Přenosová rychlost	100, 1000 Mbps
Počet portů celkem	2
Typ portů	RJ45 + SFP
Maximální délka optického kabelu	dle SFP modulu
Optické vlákno	dle SFP modulu
Vlnová délka	dle SFP modulu
PoE	48-56 V DC, max. 36 W
Napájení	48-56 V DC
Podporované protokoly	IEEE 802.3u
Provedení	kovový kryt
Barva	modrá
