IGS-801T - průmyslový switch 8x 10/100/1000T

Vlastnosti: - 8 portů 1000Base-T, Switching, Full Duplex (1000/2000 Mbps), Auto-Negotiation (10/100/1000 Mbps), automatická detekce přímý/křížený kabel na každém portu - propustnost sběrnice 16Gbps, podpora Jumbo Frame do 9kB, 8k MAC adres - pole LED indikátorů pro diagnostiku provozu - instalace na DIN lištu, montážní díl součástí - instalace na zeď, montážní díl součástí - krytí IP30 - napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení) - ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) - přepěťová ochrana napájení do 6kV proti napěťovým špičkám (EFT) - přepěťová ochrana LAN portů proti elektrostatickému náboji do 6kV (ESD) - zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části - zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min - zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) - EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 - elektrická bezpečnost dle CE EN-60950 - pracovní teplota -40 až 75 st. C, vlhkost do 95% - příkon 13,2W - rozměry 135 x 87 x 32 mm

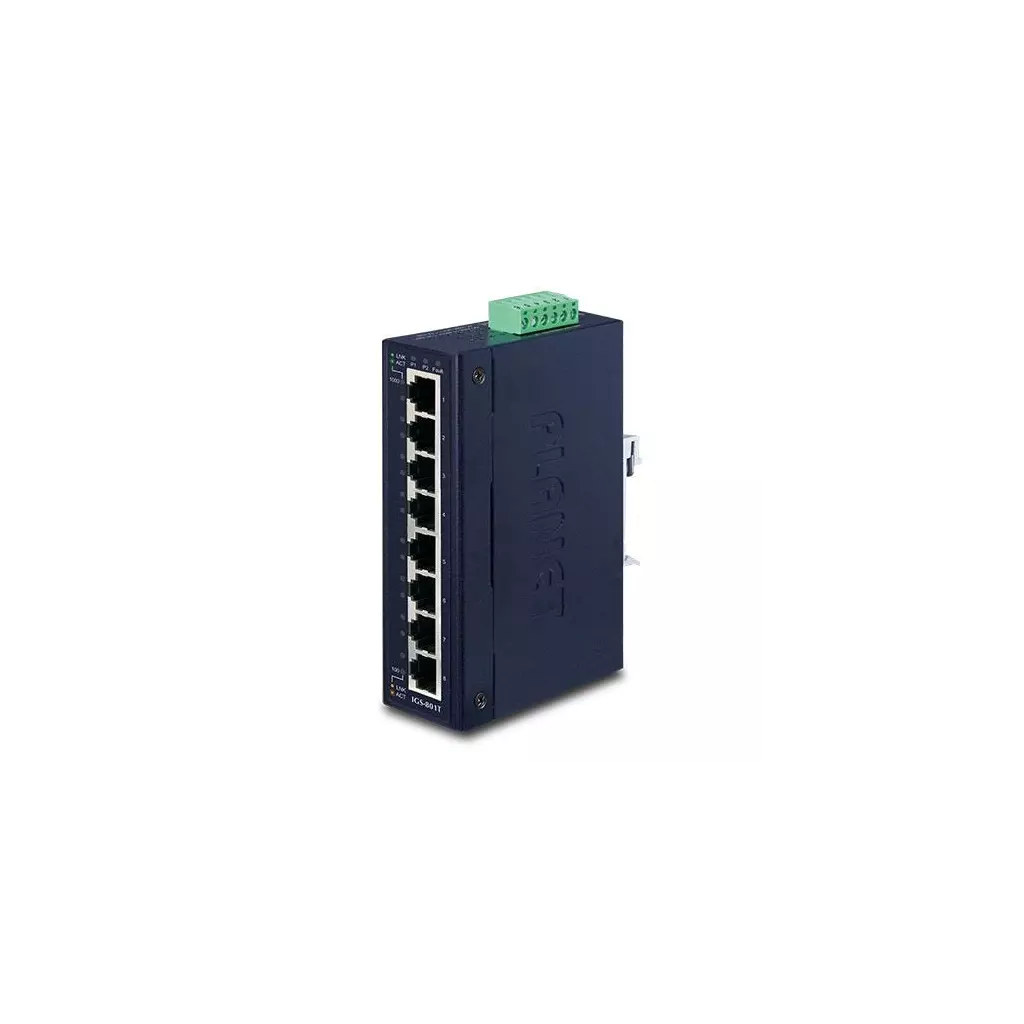

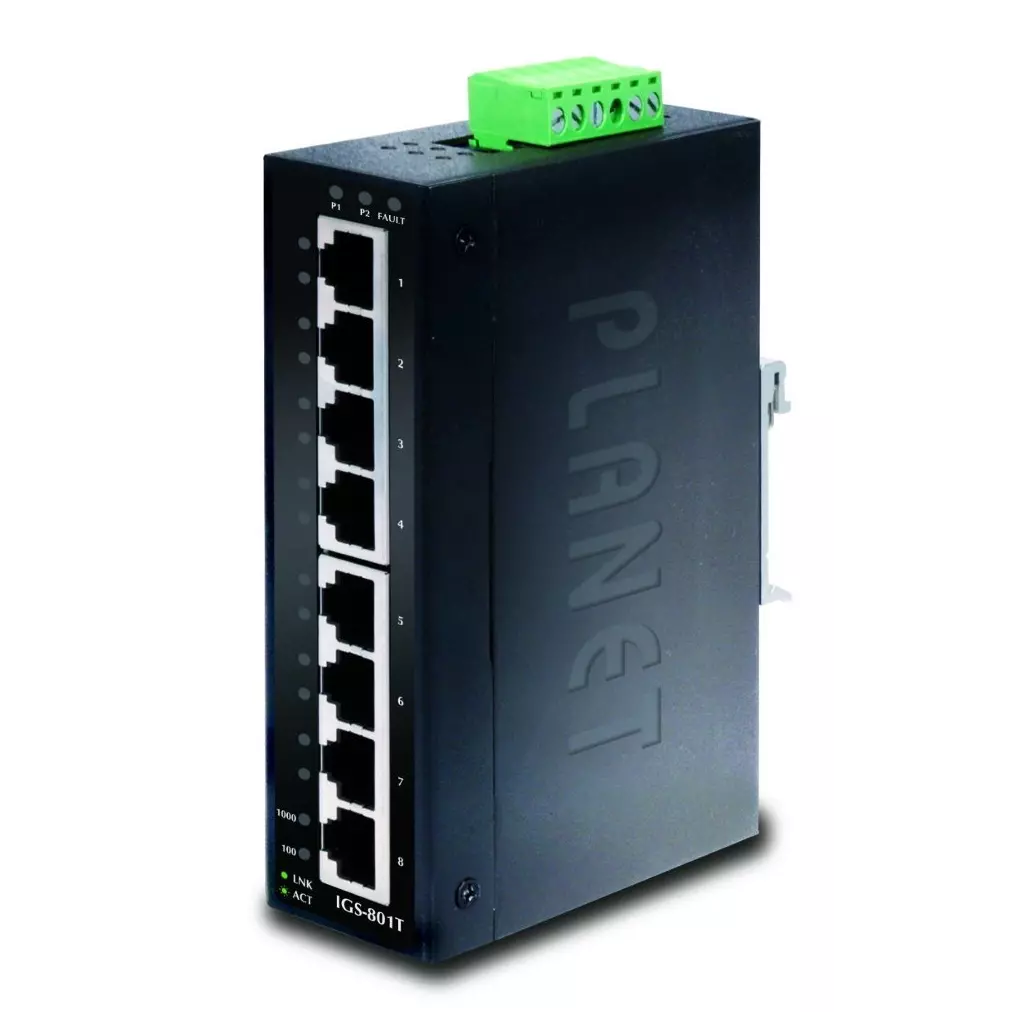

PLANET IGS-801T

8portový přepínač a konvertor pro průmyslové aplikace. 8 portů 1000Base-T. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -40 až +75°C. Přepěťová ochrana LAN i napájecích portů do 6kV. Montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000Base-T Paměť: 4k MAC adres, buffer 1,5 Mb Propustnost: sběrnice 16 Gbps, provozně 11,9 Mpps (64B) Podpora přenosu: JumboFrame 9KB Provedení: DIN lišta, na zeď Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 6,72W Ochrana: ne Provozní teplota: -40 až 75°C Rozměry: 135 x 87 x 32 mm Hmotnost: 461 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

Montáž na DIN lištu:

---

Montáž na zeď pomocí dodaného rámu:

PLANET IGS-801T. Typ přepínače: Nespravované, Přepínač vrstev: L2. Typy přepínaných ethernetových portů RJ-45: Gigabit Ethernet (10/100/1000), Počet přepínaných ethernetových portů RJ-45: 8. Plně duplexní režim. Tabulka MAC adres: 4000 pol., Kapacita přepínání: 16 Gbit/s. Síťové standardy: IEEE 802.3, IEEE 802.3ab, IEEE 802.3az, IEEE 802.3u, IEEE 802.3x. Montovatelné na zeď

Tenký typ s více praktikovatelností a pohodlí Planet IGS-801t Advanced, tenký typ, průmyslový, tvrzený gigabitový ethernetový přepínač s kovovým pouzdrem IP30 se skládá z 8 10/100/1 000 Mb/s automatické vyjednávání, a proto působí relilačně v těžkých průmyslových náročných prostředích. Úspora energie s nižší spotřebou energie IGS-801T, přijata technologie Advanced Green Networking, poskytuje metody úspory energie a propojení down-down.Tyto funkce způsobují, že IGS-801T konzumuje velmi nízký výkon v režimu provozu s plným zatížením, což pomáhá efektivně šetřit energii, ale udržuje vysoký výkon efektivně. Zelené sítě SÚspora elektřinyaIEEE 802.3az Energy efektivní ethernet(EEE) Protokol, IGS-801T může automaticky detekovat stav kabelového propojení a síťový provoz, a proto je schopen odpovídajícím způsobem upravit spotřebu energie.Umožňuje, aby přepínače spotřebovaly menší energii, když jsou méně aktivní. Stabilní výkon v obtížných prostředích IGS-801T poskytuje vysokou hladinu imunity proti elektromagnetickému rušení a silným elektrickým nárůstům, které se obvykle vyskytují na podlahách rostlin nebo v skříních pro řízení obrubníku.Schopnost pracovat v teplotním rozmezí od -40 do 75 ° C lze IGS -801T umístit téměř do jakéhokoli obtížného prostředí.IGS-801T má také integrovaný zdroj napájení se širokou škálou napětí (12 až 48 V DC, 24 V AC) pro celosvětové aplikace s vysokou dostupností vyžadující dvojí nebo záložní vstupy.

Robustní výkon přepínače IGS-801T nabízí vysoce výkonnou architekturu přepínače.S 8 10/100/1000Mbps Gigabit Ethernetovými porty poskytujícími neblokovací přepínací tkaninu a propustnost pro rychlost drátu až 16 Gbps a 4K MAC adresní tabulka může IGS-801T provádět přenos paketů s rychlostí bez rizika ztráty paketu.Funkce řízení toku umožňuje IGS-801T poskytovat rychlý a spolehlivý přenos dat.Port Gigabit s podporovaným rámcem 9K jumbo může zvládnout extrémně velké množství přenosu dat v průmyslové topologii, která předává data do centrální kontrolní místnosti. Plug and přehrávat Všechna rozhraní mědi RJ45 v IGS-801T podporují 10/100/1000Mbps Auto vyjednávání o optimální detekci rychlosti prostřednictvím kabelů RJ45 kategorie 6, 5 nebo 5E.Standardní podpora Auto-MDI/MDI-X může detekovat typ připojení k jakémukoli zařízení Ethernet, aniž by vyžadoval speciální rovné nebo crossover kabely.



Typ zařízení	průmyslový switch
Napájení	12-48 V DC, 24 V AC
PoE	ne
Počet portů celkem	8
Typ portů	RJ45
Automatická detekce 10/100	ano
Propustnost dat	1,19 Mbps
Podporované protokoly	IEEE 802.3, 802.3u, 802.ab, 802.3x, 802.3az
Optická signalizace	ano, LED
Provedení	kovový kryt, miniaturní provedení
Barva	modrá
