Planet IGS-620TF Průmyslový Switch 4x 10/100/1000Base-T, 2x 100/1G/2.5GBase-X SFP, -40~+75°C

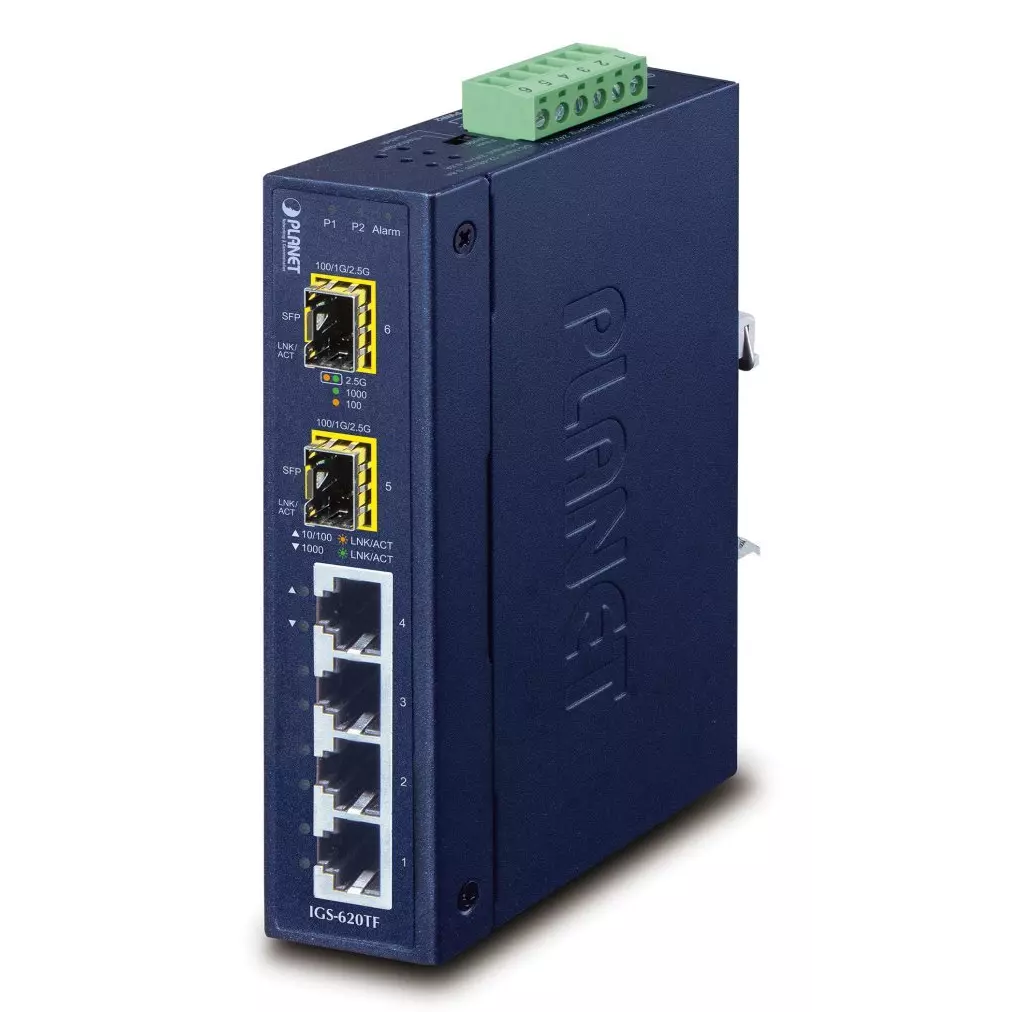

PLANET IGS-620TF

Flexibilní spolehlivý průmyslový přepínač a konvertor, 4x RJ-45 10/100/1000 Base-T, 2x 2.5G SFP slot pro moduly 100/1G/2.5G Base-X, DIP switch pro přepínání režimů (Switch a Fiber Redundancy). Přepěťová ESD ochrana LAN i napájecích portů do 6 kV, montáž na DIN lištu nebo přímo na zeď, redundantní napájení v rozsahu DC 12-48 V nebo AC 24 V, krytí IP30, kovové šasi, pracovní teplota -40 až +75 °C, upgradovaná verze V2.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4x RJ-45 10/100/1000 Base-T, 2x 2.5G SFP slot 100/1G/2.5G Base-X Paměť: 4k MAC adres Propustnost: sběrnice 18 Gbps, provozně 13,39 Mpps (64B) Podpora přenosu: JumboFrame 9 kB Provedení: DIN lišta, na zeď Napájení: redundantní DC 12-48 V, AC 24 V AC, celkový příkon do 7,5 W (zdroj není součástí balení) Ochrana: ESD do 6 kV DC, ochrana proti přepólování Provozní teplota: -40 až +75 °C Rozměry: 135 x 87 x 32 mm Hmotnost: 425 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

---

---

---

---

---

---

Prezentace (ppsx), použití a změny oproti verzi 1

Manuál (en)

Ostatní download

PLANET IGS-620TF. Typ přepínače: Nespravované. Typy přepínaných ethernetových portů RJ-45: Gigabit Ethernet (10/100/1000), Počet přepínaných ethernetových portů RJ-45: 4. Plně duplexní režim. Tabulka MAC adres: 4000 pol., Kapacita přepínání: 18 Gbit/s. Síťové standardy: IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z. Stejnosměrné vstupní napětí: 12 - 48 V. Montovatelné na zeď
