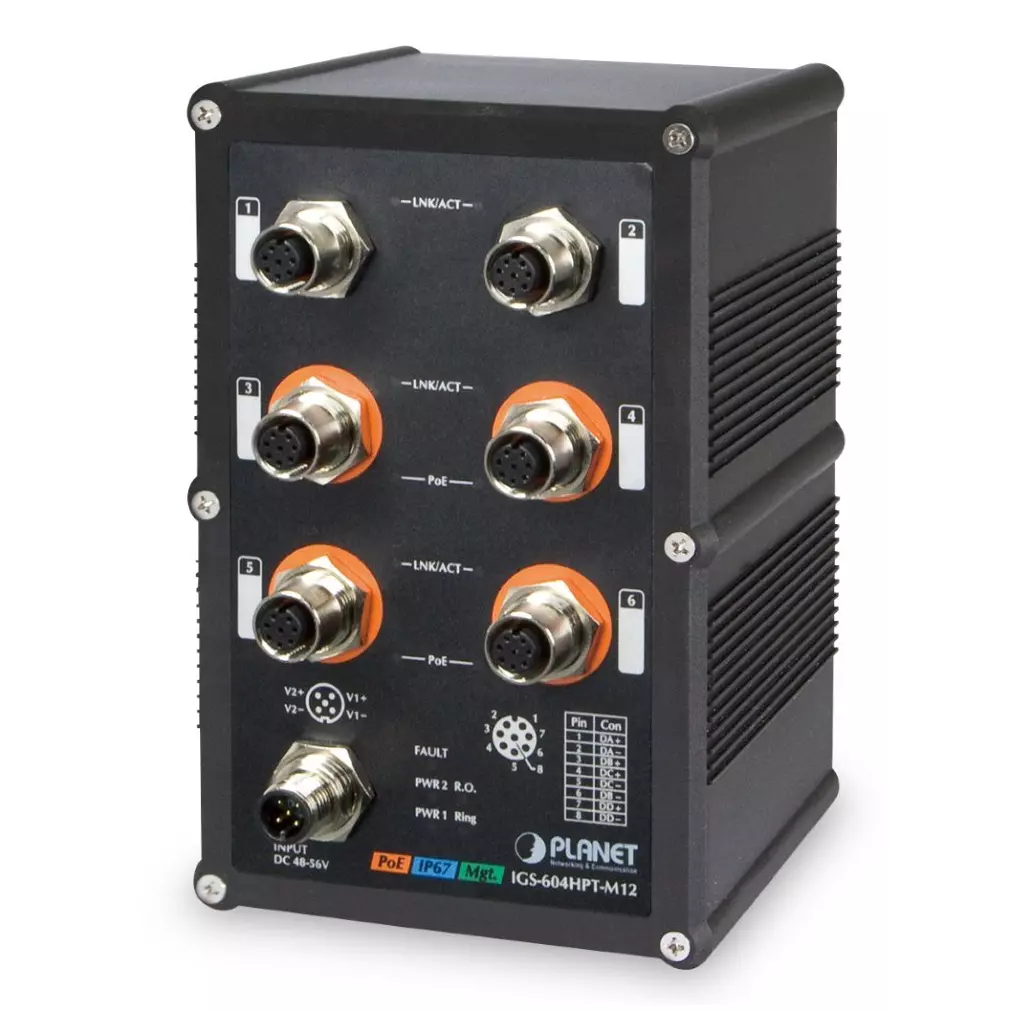

PLANET IGS-604HPT-M12 síťový přepínač Řízený L2+ Podpora napájení po Ethernetu (PoE) Černá
![](https://cdn.vmshop.cz/images/get/132/1049410.jpg?p=detail,wp)
Popis produktu:
Vodotěsný průmyslový spravovatelný přepínač a konvertor s PoE, 6 portů 1000Base-T z toho 4x PoE injektory s celkovým výkonem 140W, konektory M12. Web/SNMPv3 správa, scheduler. L3 statické routování, podpora VLAN, LACP trunků, STP/RSTP, QoS dle několika způsobů priorit, port shaper, IGMPv3, ACL filtr, RADIUS/TACACS+, PTP dle IEEE 1588. Diagnostika kabeláže. ESD ochrana do 6kV. Montáž na DIN lištu nebo přímo na zeď. EN50155 pro mobilní instalace. Možnost redundantního napájení DC 48~56V, krytí IP67, hliníková skříň, provozní teplota -40 až +75°C.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem a vodotěsným provedením s možností aplikace v dopravních prostředcích dle EN50155. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jako PoE přepínač umožňuje přímo napájet až 4 koncová zařízení dle normy IEEE 802.3at, je tak ideálním prvkem pro aplikace se sníženou možností napájení. Jeho vodotěsnost a široká tepelná provozuschopnost umožňuje nasazení v extrémních podmínkách.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 6 x 10/100/1000BASE-T M12 8-pin A-coded (F), 1 x M12 5-pin A-coded (M) Paměť: 8k MAC adres, buffer 4Mb Propustnost: sběrnice 12 Gbps, provozně 8,9 Mpps (64B) Podpora přenosu: JumboFrame 9K Verze IP protokolu: IPv4, IPv6 Provedení: DIN lišta, na zeď Napájení: DC 48~56V redundantní - připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 165,3W Ochrana: ESD do 6kV Provozní teplota: -40°C - 75°C, vlhkost do 95% Rozměry: 163 x 103 x 68,2 mm Hmotnost: 1069 g
Funkce administrace:
Správa: Telnet, Web, SNMP v1, v2c Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel L3 statický routing: 32 pravidel, 8 VLAN rozhraní ACL filtr a bonding:
- MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky Port shaper nastavení v rozpětí 500Kbps - 1000Mbps Podpora VLAN:
- IEEE 802.1Q
- až 255 VLAN skupin, až 4095 VLAN ID
- Q-in-Q tunneling
- Private VLAN Edge (PVE)
- MAC-based VLAN
- Protocol-based VLAN
- Voice VLAN
- IP Subnet-based VLAN
- Multicast VLAN Registration Spanning Tree Protocol:
- protokol STP, protokol IEEE 802.1d Spanning Tree
- protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
- protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 2 porty ve 3 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding, 256 pravidel
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě
POE funkce:
Celkový napájecí výkon: 144 W, IEEE 802.3af, IEEE 802.3at Počet injektorů: 4 x až 36 W Typ napájení: End-span Pokročilé funkce:
- integrovaný scheduler pro plánované vypnutí napájených koncových prvků
- detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
