Planet IGS-5227-6MT-X vodotěsný průmyslový L3 switch, 6x1Gb M12, 9-48VDC, -40~75°C, IP67, EN50155

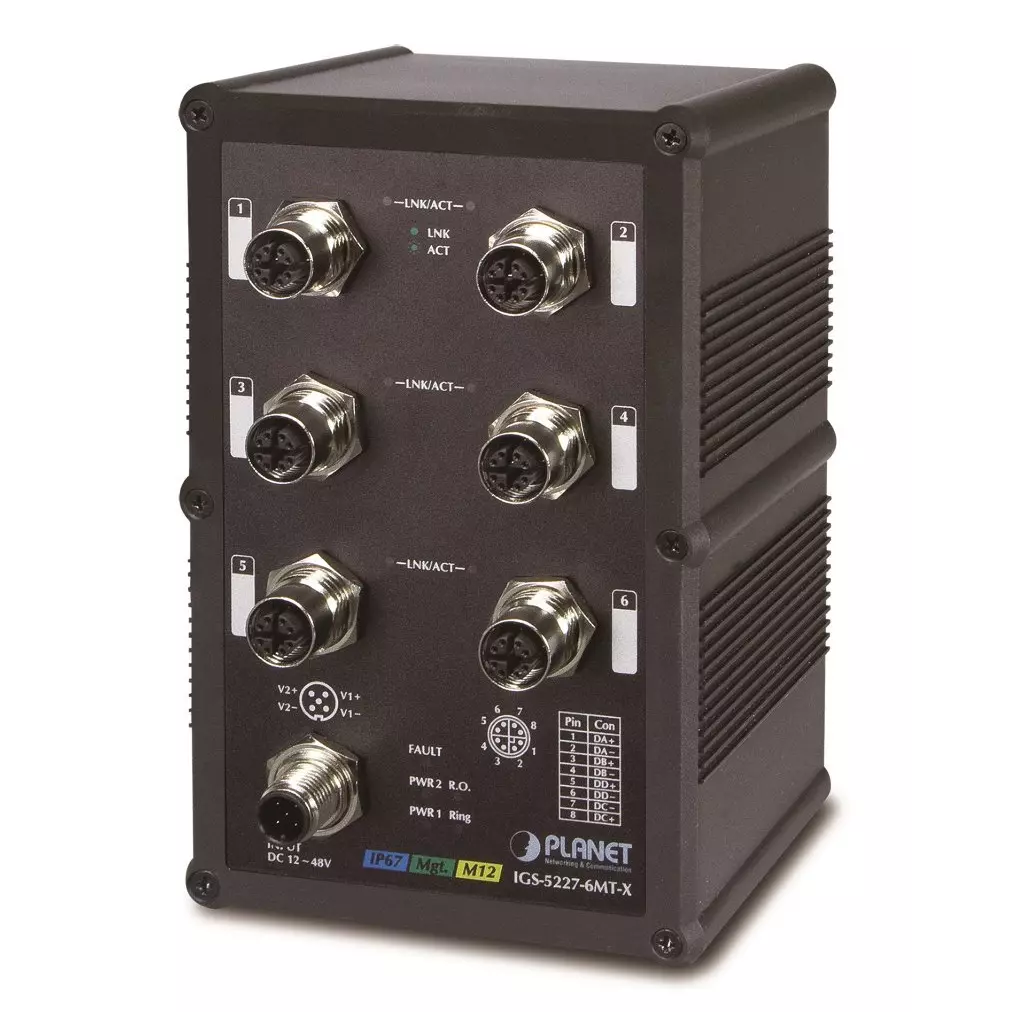

PLANET IGS-5227-6MT-X

Průmyslový PoE spravovatelný L2/L3 přepínač, 6 portů 1000Base-T z toho 4 PoE injektory IEEE 802.3at, napájecí výkon až 140W. Pro mobilní instalace dle EN50155, konektory M12. Web / SNMPv3 / Telnet správa, L3 statický routing, VLAN, IGMPv3, MLD, ERPS ring, Spanning tree, QoS, Shaper, DHCP Snooping. Diagnostika kabeláže. Vodotěsný s krytím IP67, hliníková skříň, rozšířený rozsah pracovní teploty -40 až 75°C. ESD ochrana do 6kV. Montáž na DIN lištu nebo přímo na zeď. Redundantní napájení DC 9~48V.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem a vodotěsným provedením s možností aplikace v dopravních prostředcích dle EN50155. Snadno se instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)! Přepínače řady IGS-5227 jsou velmi robustní, odolné proti vodě se stupněm krytí IP67 a jsou konstruované v hliníkovém pouzdru, porty ethernet užívají speciální průmyslové vodotěsné konektory M12 s ochranami ESD proti elektrostatické elektřině.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 6 x 10/100/1000BASE-T M12 8-pin X-coded (F), 1 x M12 5-pin A-coded (M) Paměť: 8k MAC adres, buffer 4Mb Propustnost: sběrnice 12 Gbps, provozně 8,9 Mpps (64B) Podpora přenosu: JumboFrame 9K Verze IP protokolu: IPv4, IPv6 Provedení: DIN lišta, na zeď Napájení: DC 9-48V redundantní - připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 165,3W Ochrana: ESD do 6kV Provozní teplota: -40°C - 75°C, vlhkost do 95% Rozměry: 163 x 103 x 68,2 mm Hmotnost: 1069 g

Funkce administrace:

Správa: Telnet, Web, SNMP v1, v2c Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel L3 statický routing: 32 pravidel, 8 VLAN rozhraní ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků

• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky Port shaper nastavení v rozpětí 500Kbps - 1000Mbps Podpora VLAN:
• IEEE 802.1Q
• až 255 VLAN skupin, až 4095 VLAN ID
• Q-in-Q tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• IP Subnet-based VLAN
• Multicast VLAN Registration Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree Port mirroring: RX, TX, obojí Agregace linek: IEEE 802.3ad LACP, 2 porty ve 3 skupinách Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding, 256 pravidel DHCP Snooping: ano (blokace cizích DHCP serverů) LLDP: ano (automatická detekce typu připojených zařízení) Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě

  Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

  EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

  EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

  ---



  ---



  ---



  ---



  ---



  ---



PLANET IGS-5227-6MT-X. Typ přepínače: Řízený, Přepínač vrstev: L2+. Plně duplexní režim. Tabulka MAC adres: 8000 pol., Kapacita přepínání: 12 Gbit/s. Síťové standardy: IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE.... Stejnosměrné vstupní napětí: 24 - 48 V. Montovatelné na zeď
