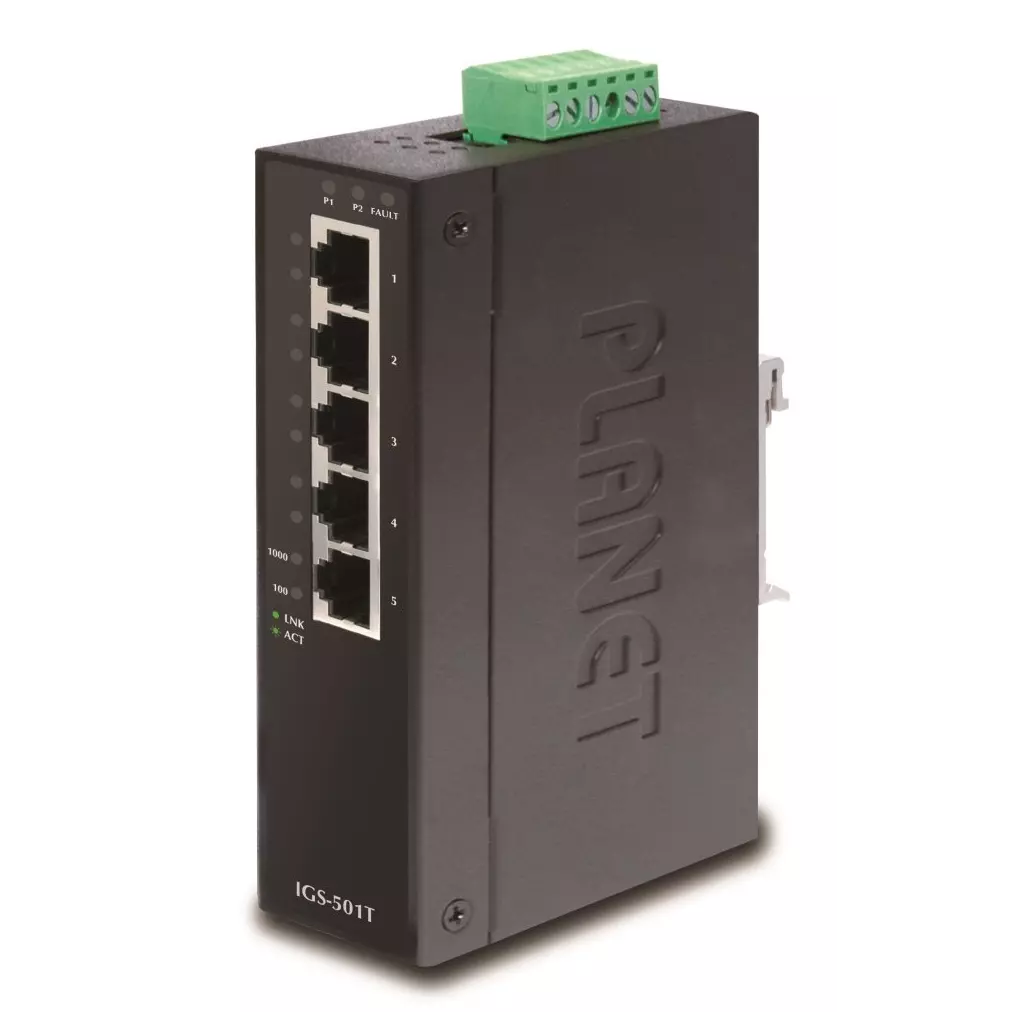

Planet IGS-501T Průmyslový Switch 5x 10/100/1000, -40 +75°C

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Vlastnosti: - 5 portů 1000Base-T, Switching, Full Duplex (1000/2000 Mbps), Auto-Negotiation (10/100/1000 Mbps), automatická detekce přímý/křížený kabel na každém portu - propustnost sběrnice 16Gbps, podpora Jumbo Frame do 9kB, 8k MAC adres - pole LED indikátorů pro diagnostiku provozu - instalace na DIN lištu nebo na zeď, montážní díly součástí - krytí IP30 - napájení stejnosměrné 12-48V, ochrana proti přepólování, vyjímatelná svorkovnice - připojení napájení na svorkovnici, umístění na bočním panelu (nepřekáží při montáži na zeď) - napájení redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení) - přepěťová ochrana napájení do 6kV proti napěťovým špičkám (EFT) - přepěťová ochrana LAN portů proti elektrostatickému náboji do 6kV (ESD) - zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části - zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min - zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) - EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 - elektrická bezpečnost dle CE EN-60950 - pracovní teplota: -40 až 75 st. C, vlhkost do 95% - příkon: 11,9W - rozměry: 135 x 87 x 32 mm

PLANET IGS-501T

5portový přepínač a konvertor pro průmyslové aplikace. 5 portů 1000Base-T. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -40~75°C. Přepěťová ochrana LAN i napájecích portů do 6kV. Montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 5 x RJ-45 10/100/1000Base-T Paměť: 2k MAC adres, buffer 1 Mb Propustnost: sběrnice 10 Gbps, provozně 7,4 Mpps (64B) Podpora přenosu: JumboFrame 9KB Provedení: DIN lišta, na zeď Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 5,28W Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď), spínací poplachové relé (24V/1A) při výpadku primárního napájení Provozní teplota: -40 až 75°C Rozměry: 135 x 87 x 32 mm Hmotnost: 498 g

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

Montáž na DIN lištu:

---

Montáž na zeď pomocí dodaného rámu:

5-ti portový přepínač a konvertor pro průmyslové aplikace. 5 portů 1000Base-T. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -40~75°C. Přepěťová ochrana LAN i napájecích portů do 6kV. Montáž na DIN lištu nebo přímo na zeď. Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Vlastnosti: - 5 portů 1000Base-T, Switching, Full Duplex (1000/2000 Mbps), Auto-Negotiation (10/100/1000 Mbps), automatická detekce přímý/křížený kabel na každém portu - propustnost sběrnice 16Gbps, podpora Jumbo Frame do 9kB, 8k MAC adres - pole LED indikátorů pro diagnostiku provozu - instalace na DIN lištu nebo na zeď, montážní díly součástí - krytí IP30 - napájení stejnosměrné 12-48V, ochrana proti přepólování, vyjímatelná svorkovnice - připojení napájení na svorkovnici, umístění na bočním panelu (nepřekáží při montáži na zeď) - napájení redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení) - přepěťová ochrana napájení do 6kV proti napěťovým špičkám (EFT) - přepěťová ochrana LAN portů proti elektrostatickému náboji do 6kV (ESD) - zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části - zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min - zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) - EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 - elektrická bezpečnost dle CE EN-60950 - pracovní teplota: -40 až 75 st. C, vlhkost do 95% - příkon: 11,9W - rozměry: 135 x 87 x 32 mm

PLANET IGS-501T. Typ přepínače: Nespravované. Typy přepínaných ethernetových portů RJ-45: Gigabit Ethernet (10/100/1000), Počet přepínaných ethernetových portů RJ-45: 5. Plně duplexní režim. Tabulka MAC adres: 2000 pol., Kapacita přepínání: 10 Gbit/s. Síťové standardy: IEEE 802.1p, IEEE 802.3, IEEE 802.3ab, IEEE 802.3az, IEEE 802.3u, IEEE 802.3x. Stejnosměrné vstupní napětí: 12 - 48 V. Montovatelné na zeď

Tenký typ pro více proveditelnosti a pohodlí

PLANETAIGS-501T Slim-Type Industrial 5-Port 10/100/1000T Gigabit Ethernet Switch, vhodné pro průmyslové použití, obsahuje 5 1000 Mb / s automatické vyjednávání, robustní, ale kompaktní pouzdro s hodnocením IP30 a rozsáhlý redundantní energetický systém (9~48V DC or 24V AC). The IGS-501T is able to operate in any harsh environment with operating temperature ranging from -40 až 75 stupňů c.

Vzhledem k tomu, že trend infrastruktury IIOT (Industrial Internet of Things) je postupně v poptávce, je IGS-501T zvláště navržen tak, aby usnadnil nasazení průmyslové sítě, protože přichází s funkcí zástrčky a přehrávání.Kromě toho je stabilní a spolehlivý, pokud jde o rychlé přenos dat a energie.



Low Power Consumption for Green Networking

IGS-501T, přijímá technologii Advanced Green Networking, poskytuje metody úspory napájení a úspory energie propojení kabelu.Tyto funkce způsobují, že IGS-501T konzumuje velmi nízký výkon v režimu provozu s plným zatížením, což pomáhá efektivně šetřit energii, ale udržuje vysoký výkon efektivně.

With the Úspora elektřinyaIEEE 802.3az Energy Efficient Ethernet (EEE)Protokol, IGS-501T, může automaticky detekovat stav kabelového spojení a síťový provoz, a proto je schopný podle toho upravit spotřebu energie.Umožňuje přepínači, aby spotřeboval menší výkon, když je méně aktivní.



Duální vstup napájení pro síťový systém s vysokou dostupností

IGS-501T je vybaven silným systémem vstupního výkonu s rozsáhlým napětím (9V ~ 48V DC nebo 24V AC) začleněný do automatizační sítě zákazníka, aby se zvýšila spolehlivost a dohodu.V níže uvedeném příkladu, když napájení 1 nedokáže fungovat, bude funkce převzetí služeb při selhání hardwaru automaticky aktivována, aby byla napájena IGS-500T prostřednictvím napájení 2 alternativně bez jakékoli ztráty provozu.



High Performance under Difficult Environments

IGS-501T nabízí vysoce výkonnou architekturu přepínače.S 5 10/100/1000Mbps Gigabitovy ethernetové porty poskytující neblokovací přepínací tkaninu a propustnost pro rychlost drátu až 10 Gbps a 2K MAC adresní tabulka může IGS-501T provádět přenos paketů rychlosti bez rizika ztráty paketu.Funkce řízení toku umožňuje IGS-501T poskytovat rychlý a spolehlivý přenos dat.

Se svým kovovým pouzdrem s hodnocením IP30 může spolehlivě fungovat v těžkých a tvrdých průmyslových náročných prostředích.Její kompaktní kovové pouzdro je navrženo tak, aby bylo namontováno na din kolejnici nebo zdi pro efektivní využití prostoru skříně.



Plug and přehrávat

Všechna rozhraní mědi RJ45 v IGS-501T podporují 10/100/1000Mbps Auto vyjednávání o optimální detekci rychlosti prostřednictvím kabelů RJ45 kategorie 6, 5 nebo 5E.Standardní podpora Auto-MDI/MDI-X může detekovat typ připojení k libovolnému zařízení Ethernet, aniž by vyžadoval speciální přímé nebo crossover kabely.



Flexibilní a snadná instalace s omezeným prostorem

Kompaktní velikost IGS-501T je speciálně navržena pro instalaci v úzkém prostředí, jako je kryt na zeď.Může být nainstalován pevnou montáží stěny nebo DIN Rail, čímž se jeho použitelnost zmenší a snadněji na jakémkoli místě s omezeným prostorem.



Typ zařízení	průmyslový switch
Napájení	9-48 V DC, 24 V AC
PoE	ne
Počet portů celkem	5
Typ portů	RJ45
Automatická detekce 10/100	ano
Propustnost dat	740 Mbps
Podporované protokoly	IEEE 802.3, 802.3u, 802.ab, 802.3x, 802.3az, IEEE 802.1p
Optická signalizace	ano, LED
Provedení	kovový kryt, miniaturní provedení
Barva	modrá
