Planet IGS-4215-4P4T průmyslový L2 switch, 8x1Gb, 4x PoE 802.3af 140W, 48-54VDC, -40~75°C, IP30

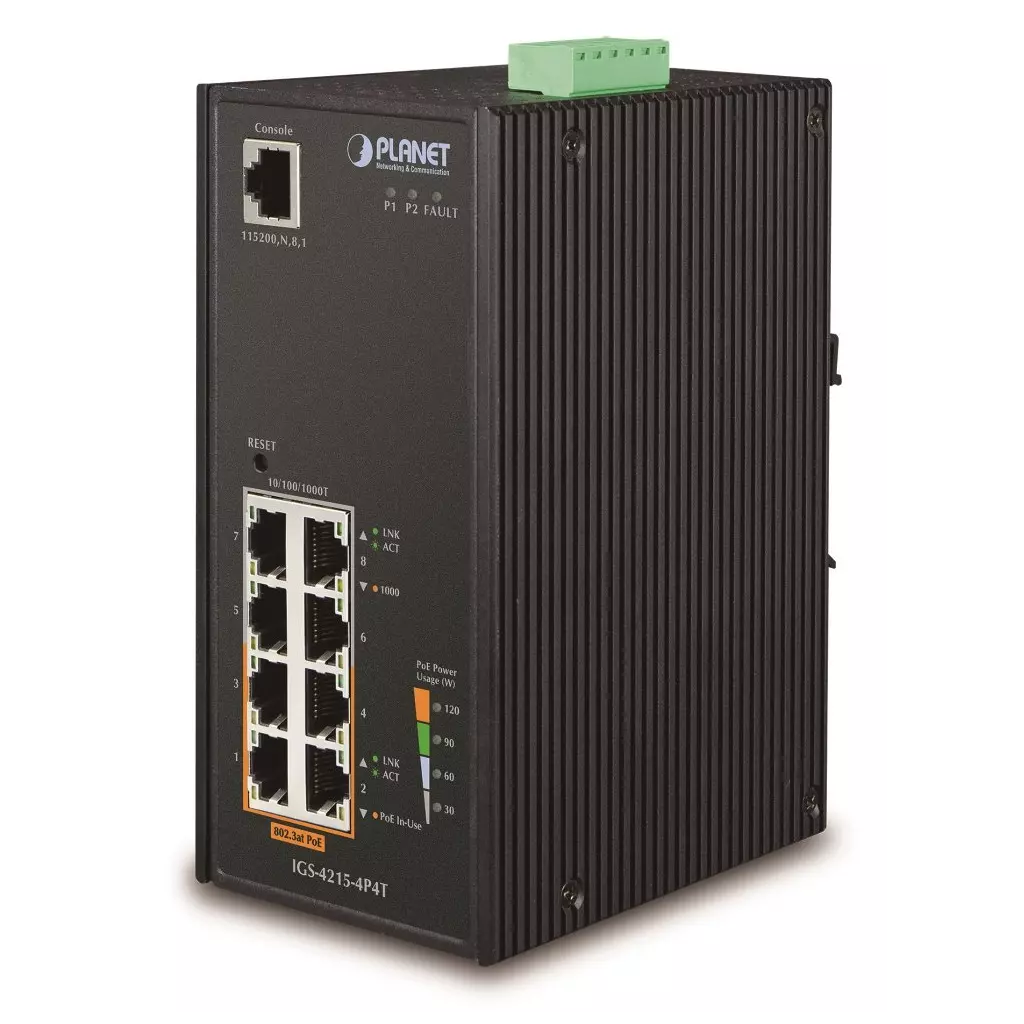

PLANET IGS-4215-4P4T

Průmyslový spravovatelný PoE přepínač 8x 10/100/1000Base-T, z toho 4x PoE IEEE 802.3af injektory, výkon až 140W. Podpora IPv4/IPv6, Web/SNMPv3 management, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP, IGMPv3. Alarmový výstup při výpadku, ESD ochrana, krytí IP30, hliníková skříň, pracovní teplota -40~75°C. Montáž na DIN lištu nebo přímo na zeď.

Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jako PoE přepínač umožňuje přímo napájet až 4 koncová zařízení dle normy IEEE 802.3at, je tak ideálním prvkem pro aplikace se sníženou možností napájení.

---

Možný monitoring mobilní aplikací CloudViewer.

---

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000BASE-T, 1 x RJ-45 port konzole Paměť: 8k MAC adres, buffer 4Mb Propustnost: sběrnice 16Gbps, provozně 11,9 Mpps (64B) Podpora přenosu: JumboFrame 10K Verze IP protokolu: IPv4, IPv6 Provedení: DIN lišta, na zeď Napájení: DC 48~56V redundantní - připojení možné ze dvou různých zdrojů (nejsou součástí balení), příkon do 148 W Ochrana: ESD do 6kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) Provozní teplota: -40°C - 75°C, vlhkost do 95% Rozměry: 161 x 107 x 72 mm Hmotnost: 1001 g

Funkce administrace:

Správa: konzole, Telnet, Web, SNMP v1, v2c, v3 Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel L3 statický routing: 32 pravidel, 8 VLAN rozhraní ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků

• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky Port shaper nastavení v rozpětí 500Kbps - 1000Mbps Podpora VLAN:
• IEEE 802.1Q
• až 255 VLAN skupin, až 4095 VLAN ID
• Q-in-Q tunneling
• Protocol VLAN
• Private VLAN (PVE)
• Protocol-based VLAN
• Voice VLAN
• Management VLAN Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree Port mirroring: RX, TX, obojí Agregace linek: IEEE 802.3ad LACP, 8 portů v 10 skupinách Multicast IGMP: IGMP v1/ v2/ v3, až 256 skupin, podpora režimu IGMP querier mode Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding, 256 pravidel DHCP Snooping: ano (blokace cizích DHCP serverů) LLDP: ano (automatická detekce typu připojených zařízení) Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě

  POE funkce:

  Celkový napájecí výkon: 140 W, IEEE 802.3af, IEEE 802.3at Počet injektorů: 4 x až 30 W Typ napájení: End-span Pokročilé funkce:

• integrovaný scheduler pro plánované vypnutí napájených koncových prvků

  Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

  EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

  EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

  ---



  ---

  Montáž na DIN lištu:



  ---

  Montáž na zeď pomocí dodaného rámu:



PLANET IGS-4215-4P4T. Typ přepínače: Řízený, Přepínač vrstev: L2/L4. Typy přepínaných ethernetových portů RJ-45: Gigabit Ethernet (10/100/1000), Počet přepínaných ethernetových portů RJ-45: 8. Tabulka MAC adres: 8000 pol., Kapacita přepínání: 16 Gbit/s. Síťové standardy: IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE.... Stejnosměrné vstupní napětí: 48 - 56 V. Podpora napájení po Ethernetu (PoE). Montovatelné na zeď
