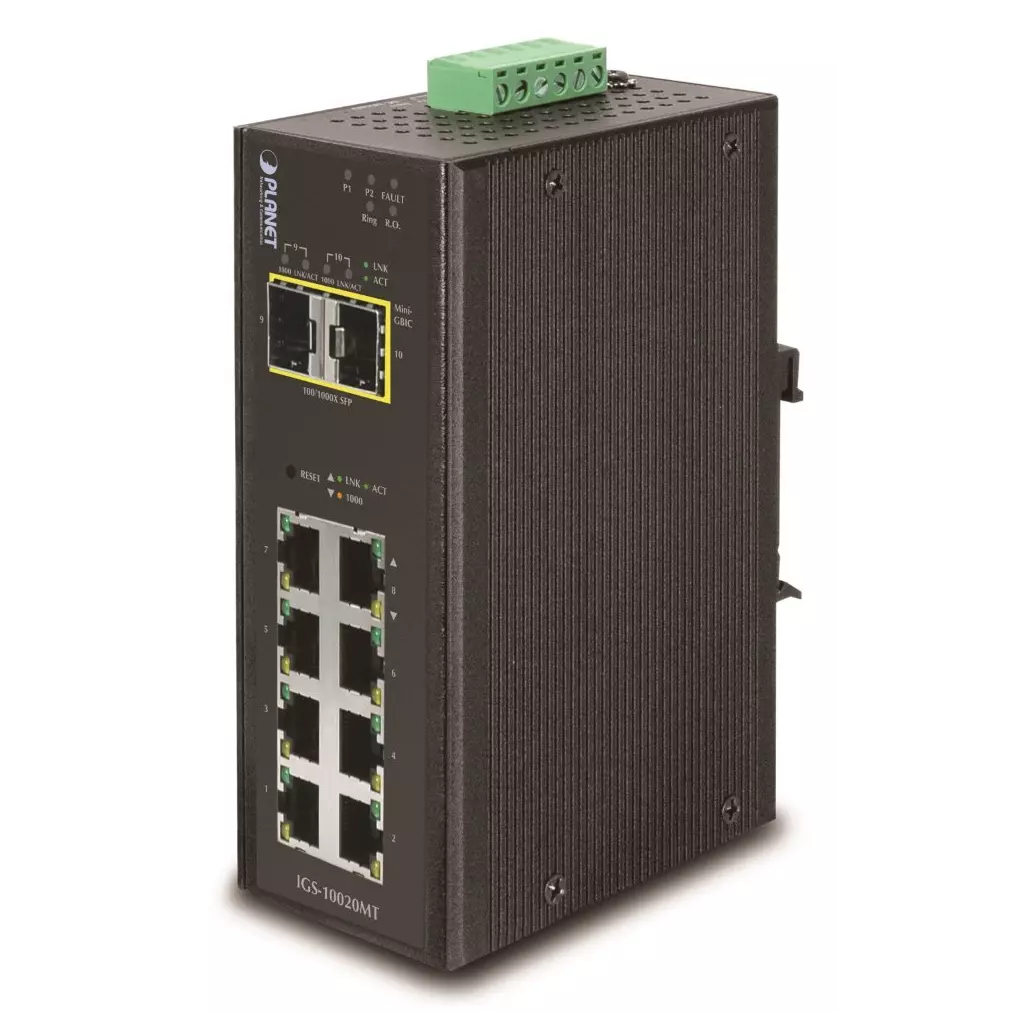

Planet IGS-10020MT průmyslový L3 switch, 8x1Gb, 2x2.5Gb SFP, dual 12-48V DC, -40~75°C, IP30

PLANET IGS-10020MT

Průmyslový spravovatelný přepínač a konvertor 8x 10/100/1000Base-T, 2x SFP 100/1000Base-X, podpora IPv6. Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP. Možnost redundantního napájení v rozsahu 12-48 V DC, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C. Diagnostika kabeláže. Přepěťová ochrana ESD do 6 kV. Montáž na DIN lištu nebo přímo na zeď.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

IGS-10020MT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí "Redundant ring" která má dobu zotavení a nalezení nové cesty do 10 ms.

---

Možný monitoring mobilní aplikací CloudViewer.

---

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000Base-T, 2 x SFP 1000BASE-SX/LX/BX Paměť: 8k MAC adres, buffer 512 kB Propustnost: sběrnice 20 Gbps, provozně 14,8 Mpps Podpora přenosu: JumboFrame 9 KB Verze IP protokolu: IPv4, IPv6 Provedení: DIN lišta, na zeď Napájení: redundantní, 24 V AC, nebo 12-48 V DC, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 10 W Ochrana: ESD do 6 kV, připojení napájení na svorkovnici, spínací poplachové relé (24V/1A) při výpadku primárního napájení Provozní teplota: -40 až 75°C Rozměry: 135 x 87,8 x 56 mm Hmotnost: 720 g

Funkce administrace:

Správa: Telnet, Web, SNMP SSH, TLS, SNMP v1, v2c, v3 Řízení přístupu: Protokol ACL založený na IP a MAC, 123 pravidel L3 statický routing: 32 pravidel, 8 VLAN rozhraní ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků

• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/TOS v IP paketu, 802.1p nebo 802.1Q značky Port shaper nastavení v rozpětí 500 Kb - 80 Mbps Podpora VLAN:
• IEEE 802.1Q
• až 255 VLAN skupin, až 4095 VLAN ID
• Q-in-Q tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• Multicast VLAN Registration Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree Port mirroring: RX, TX, RX+TX, many-to-one Agregace linek: IEEE 802.3ad LACP, až 5 skupin po 10 portech Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+ DHCP Snooping: ano (blokace cizích DHCP serverů) LLDP: ano (automatická detekce typu připojených zařízení) Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě

  Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

  EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

  EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

  ---



  ---



  ---



  ---



  ---



  ---

  Montáž na DIN lištu:



  ---

  Montáž na zeď pomocí dodaného rámu:
