ASRock H610M-HDV/M.2+ D5 / LGA1700 / Intel H610 / 2x DDR5 / VGA / HDMI / DP / M.2 / USB-C / mATX

Supports 12th Gen Intel® Core™ Processors (LGA1700) 6 Phase Power Design Supports DDR4 3200MHz 1 PCIe 4.0 x16, 2 PCIe 3.0 x1 1 M.2 Key-E for WiFi Graphics Output Options: HDMI, DisplayPort, D-Sub Realtek ALC887/897 7.1 CH HD Audio Codec 4 SATA3 1 Ultra M.2 (PCIe Gen3 x4 & SATA3) 4 USB 3.2 Gen1 (2 Rear, 2 Front) 5 USB 2.0 (2 Rear, 3 Front) Intel® Gigabit LAN Unique Feature ASRock Super Alloy - Premium Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Ultra M.2 (PCIe Gen3x4 & SATA3) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop CPU - Supports 12th Gen Intel® Core™ Processors (LGA1700) - Digi Power design - 6 Power Phase design - Supports Intel® Hybrid Technology - Supports Intel® Turbo Boost Max 3.0 Technology Chipset - Intel® H610 Memory - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - Supports DDR4 non-ECC, un-buffered memory up to 3200 - Supports ECC UDIMM memory modules (operate in non-ECC mode) - Max. capacity of system memory: 64GB - Supports Intel® Extreme Memory Profile (XMP) 2.0 BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - ACPI 6.0 Compliant wake up events - SMBIOS 2.7 Support - CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH Voltage Multi-adjustment Graphics - Intel® Xe Graphics Architecture (Gen 12) - Three graphics output options: D-Sub, HDMI and DisplayPort 1.4 - Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DisplayPort 1.4 with DSC (compressed) max. resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and DisplayPort 1.4 Ports *Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. Audio - 7.1 CH HD Audio (Realtek ALC897/887 Audio Codec) - Supports Surge Protection LAN - Gigabit LAN 10/100/1000 Mb/s - Giga PHY Intel® I219V - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports UEFI PXE Slots CPU: - 1 x PCIe 4.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 2 x PCIe 3.0 x1 Slots (PCIE2 and PCIE3)* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module *Supports NVMe SSD as boot disks Storage Chipset: - 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes* - 4 x SATA3 6.0 Gb/s Connectors** *Supports NVMe SSD as boot disks Supports ASRock U.2 Kit **If M2_2 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled. Connector - 1 x COM Port Header - 1 x SPI TPM Header - 1 x Chassis Intrusion and Speaker Header - 1 x CPU Fan Connector (4-pin)* - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)** - 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. **The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. ***The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP and CHA_FAN1~2/WP can auto detect if 3-pin or 4-pin fan is in use. Rear Panel I/O - 2 x Antenna Mounting Points - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x HDMI Port - 1 x DisplayPort 1.4 - 2 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 2 x USB 2.0 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone Software and UEFI Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Instant Flash - ASRock Internet Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. Support CD - Drivers, Utilities, AntiVirus Software (Trial Version) Accessories - Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 2 x Screws for M.2 Sockets Hardware Monitor - Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans - CASE OPEN detection - Voltage monitoring: CPU Vcore, +1.05 PCH, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V Form Factor - Micro ATX Form Factor: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm - Solid Capacitor design OS - Microsoft® Windows® 10 64-bit / 11 64-bit Certifications - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

Supports 12th Gen Intel® Core™ Processors (LGA1700) 6 Phase Power Design Supports DDR4 3200MHz 1 PCIe 4.0 x16, 2 PCIe 3.0 x1 1 M.2 Key-E for WiFi Graphics Output Options: HDMI, DisplayPort, D-Sub Realtek ALC887/897 7.1 CH HD Audio Codec 4 SATA3 1 Ultra M.2 (PCIe Gen3 x4 & SATA3) 4 USB 3.2 Gen1 (2 Rear, 2 Front) 5 USB 2.0 (2 Rear, 3 Front) Intel® Gigabit LAN Unique Feature ASRock Super Alloy - Premium Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Ultra M.2 (PCIe Gen3x4 & SATA3) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop CPU - Supports 12th Gen Intel® Core™ Processors (LGA1700) - Digi Power design - 6 Power Phase design - Supports Intel® Hybrid Technology - Supports Intel® Turbo Boost Max 3.0 Technology Chipset - Intel® H610 Memory - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - Supports DDR4 non-ECC, un-buffered memory up to 3200 - Supports ECC UDIMM memory modules (operate in non-ECC mode) - Max. capacity of system memory: 64GB - Supports Intel® Extreme Memory Profile (XMP) 2.0 BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - ACPI 6.0 Compliant wake up events - SMBIOS 2.7 Support - CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH Voltage Multi-adjustment Graphics - Intel® Xe Graphics Architecture (Gen 12) - Three graphics output options: D-Sub, HDMI and DisplayPort 1.4 - Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DisplayPort 1.4 with DSC (compressed) max. resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and DisplayPort 1.4 Ports *Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. Audio - 7.1 CH HD Audio (Realtek ALC897/887 Audio Codec) - Supports Surge Protection LAN - Gigabit LAN 10/100/1000 Mb/s - Giga PHY Intel® I219V - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports UEFI PXE Slots CPU: - 1 x PCIe 4.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 2 x PCIe 3.0 x1 Slots (PCIE2 and PCIE3)* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module *Supports NVMe SSD as boot disks Storage Chipset: - 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes* - 4 x SATA3 6.0 Gb/s Connectors** *Supports NVMe SSD as boot disks Supports ASRock U.2 Kit **If M2_2 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled. Connector - 1 x COM Port Header - 1 x SPI TPM Header - 1 x Chassis Intrusion and Speaker Header - 1 x CPU Fan Connector (4-pin)* - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)** - 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. **The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. ***The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP and CHA_FAN1~2/WP can auto detect if 3-pin or 4-pin fan is in use. Rear Panel I/O - 2 x Antenna Mounting Points - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x HDMI Port - 1 x DisplayPort 1.4 - 2 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 2 x USB 2.0 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone Software and UEFI Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Instant Flash - ASRock Internet Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. Support CD - Drivers, Utilities, AntiVirus Software (Trial Version) Accessories - Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 2 x Screws for M.2 Sockets Hardware Monitor - Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans - CASE OPEN detection - Voltage monitoring: CPU Vcore, +1.05 PCH, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V Form Factor - Micro ATX Form Factor: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm - Solid Capacitor design OS - Microsoft® Windows® 10 64-bit / 11 64-bit Certifications - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

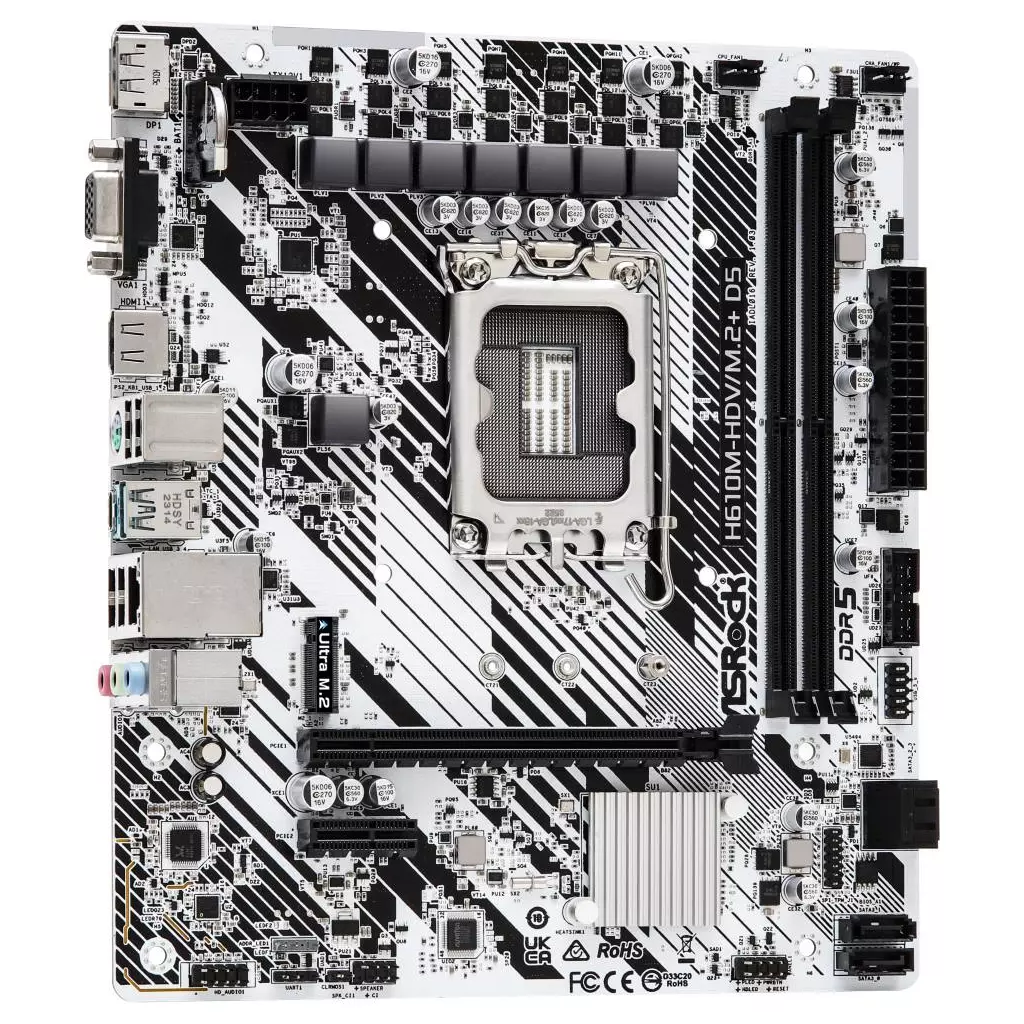

ASRock H610M-HDV/M.2+ D5

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 14., 13. a 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel H610

Paměť 2× DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 5600 MHz (13. generace Intel Core) Podpora DDR5 až 4800 MHz (12. generace Intel Core) Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0

Sloty 1× PCIe 4.0 ×16 slot 1× PCIe 3.0 ×1 slot

Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 8K při 60 Hz 1× VGA port, podporující max. rozlišení 1920 × 1080 při 60 Hz

Úložiště 4× SATA 6Gb/s port 1× Ultra M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 ×4 režim)

USB 1× USB-C 3.2 Gen1 na zadním panelu 3× USB 3.2 Gen1 (USB 3.0) port (1 port na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio

LAN 1× Realtek RTL8111H Gigabit LAN řadič

Interní konektory 1× konektor SPI TPM 1× konektor reproduktoru a detekce otevření skříně 1× konektor adresovatelného LED pásku 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× audio konektor předního panelu 1× USB 2.0 konektor (podporuje 2× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 4× SATA 6Gb/s konektor 1× Ultra M.2 slot, M Key

Porty na zadním panelu 1× PS/2 combo port klávesnice a myši 1× VGA 1× HDMI 1× DisplayPort 4× USB 2.0 1× USB 3.2 Gen1 (USB 3.0) 1× USB-C 3.2 Gen1 1× RJ-45 3× audio jack

Rozměry 22 × 19,3 cm Micro ATX formát

Parametr	Hodnota
Socket (patice)	Socket 1700
Chipset	Intel H610
Technologie paměti RAM	DDR4
Formát základní desky	micro ATX
PCI Express x16	1
3.5mm Jack	Ano

Specifikace:

H610M-HDV/M.2

• Supports 12th Gen Intel Core™ Processors (LGA1700)
• 6 Phase Power Design
• Supports DDR4 3200MHz
• 1 PCIe 4.0 x16, 2 PCIe 3.0 x1
• 1 M.2 Key-E for WiFi
• Graphics Output Options: HDMI, DisplayPort, D-Sub
• Realtek ALC887/897 7.1 CH HD Audio Codec
• 4 SATA3
• 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
• 4 USB 3.2 Gen1 (2 Rear, 2 Front)
• 5 USB 2.0 (2 Rear, 3 Front)
• Intel Gigabit LAN

Unique Feature

ASRock Super Alloy - Premium Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Ultra M.2 (PCIe Gen3x4 & SATA3) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop

CPU

- Supports 12th Gen Intel Core™ Processors (LGA1700) - Digi Power design - 6 Power Phase design - Supports Intel Hybrid Technology - Supports Intel Turbo Boost Max 3.0 Technology

Chipset

- Intel H610

Memory

- Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - Supports DDR4 non-ECC, un-buffered memory up to 3200 - Supports ECC UDIMM memory modules (operate in non-ECC mode) - Max. capacity of system memory: 64GB - Supports Intel Extreme Memory Profile (XMP) 2.0

BIOS

- 128Mb AMI UEFI Legal BIOS with multilingual GUI support - ACPI 6.0 Compliant wake up events - SMBIOS 2.7 Support - CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH Voltage Multi-adjustment

Graphics

- Intel Xe Graphics Architecture (Gen 12) - Three graphics output options: D-Sub, HDMI and DisplayPort 1.4 - Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DisplayPort 1.4 with DSC (compressed) max. resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and DisplayPort 1.4 Ports

*Intel UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

Audio

- 7.1 CH HD Audio (Realtek ALC897/887 Audio Codec) - Supports Surge Protection

LAN

- Gigabit LAN 10/100/1000 Mb/s - Giga PHY Intel I219V - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports UEFI PXE

Slots

- 1 x PCIe Gen4x16 Slot* - 2 x PCIe Gen3x1 Slots - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

*Supports NVMe SSD as boot disks

Storage

- 4 x SATA3 6.0 Gb/s Connectors* - 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes**

*If M2_2 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled.

**Supports NVMe SSD as boot disks Supports ASRock U.2 Kit

Connector

- 1 x COM Port Header - 1 x SPI TPM Header - 1 x Chassis Intrusion and Speaker Header - 1 x CPU Fan Connector (4-pin)* - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)** - 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

***The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP and CHA_FAN1~2/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O

- 2 x Antenna Mounting Points - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x HDMI Port - 1 x DisplayPort 1.4 - 2 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 2 x USB 2.0 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone

Software and UEFI

Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Instant Flash - ASRock Internet Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Support CD

- Drivers, Utilities, AntiVirus Software (Trial Version)

Accessories

- Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 2 x Screws for M.2 Sockets

Hardware Monitor

- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans - CASE OPEN detection - Voltage monitoring: CPU Vcore, +1.05 PCH, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V

Form Factor

- Micro ATX Form Factor: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm - Solid Capacitor design

OS

- Microsoft Windows 10 64-bit / 11 64-bit

Certifications

- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

ASRock H610M-HDV/M.2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel H610

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 až 3200 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora ECC pamětí (non-ECC režim) Podpora Intel Extreme Memory Profile (XMP) 2.0

Sloty 1x PCIe 4.0 x16 slot 2x PCIe 3.0 x1 slot

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x DisplayPort port, podporující max. rozlišení 7680 x 4320 při 60 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště 4x SATA 6Gb/s port 1x Ultra M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x4 režim) Podpora Intel Volume Management Device (VMD) Podpora ASRock U.2 Kit

USB 4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC897/887 Codec 7.1kanálové High Definition Audio

LAN 1x Intel I219V Gigabit LAN řadič

Interní konektory 1x konektor sériového portu 1x konektor SPI TPM 1x konektor reproduktoru a detekce otevření skříně 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení 2x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 4x SATA 6Gb/s konektor 1x Ultra M.2 slot, M Key 1x M.2 slot, E key pro Wi-Fi modul (není součástí)

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x VGA 1x HDMI 1x DisplayPort 2x USB 2.0 2x USB 3.2 Gen1 (USB 3.0) 1x RJ-45 3x audio jack

Rozměry 24,4 x 20,1 cm Micro ATX formát

Asrock H610M-HDV/M.2+ D5. Výrobce procesoru: Intel, Patice procesoru: LGA 1700. Podporované typy paměti: DDR5-SDRAM, Maximální vnitřní paměť: 96 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: SATA III. Typ rozhraní Ethernetu: Gigabit Ethernet, Řadič LAN: Realtek RTL8111H. Komponent pro: PC, Typ základní desky: Micro ATX, Řada čipsetu základní desky: Intel

Podpora 12+13. +14. generace Intel Core procesor Podporuje DDR5 5600 MHz 1x PCIe 4.0 x16, 1x PCIe 3.0 x1 Možnosti grafického výstupu: HDMI, DisplayPort, D-Sub Zvukový kodek Realtek ALC897 7.1CH HD 4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4) 1 USB 3.2 Gen1 Type-C (zadní), 3 USB 3.2 Gen1 Type-A (1 zadní, 2 přední), 6 USB 2.0 (4 zadní, 2 přední) Gigabit LAN Realtek Konektor - 1 x SPI TPM Header - 1 x Chassis Intrusion and Header Speaker - 1 x adresovatelná LED hlavička - 1 x konektor ventilátoru CPU (4pinový) - 1 x konektor ventilátoru šasi/vodního čerpadla (4pinový) (chytrý Ovládání rychlosti ventilátoru) - 1 x 24kolíkový napájecí konektor ATX - 1 x 8kolíkový 12V napájecí konektor - 1 x zvukový konektor na předním panelu - 1 x USB 2.0 Header (podporuje 2 porty USB 2.0) - 1 x USB 3.2 Gen1 Header (Podporuje 2 porty USB 3.2 Gen1) I/O zadního panelu - 1 x port myši/klávesnice PS/2 - 1 x port D-Sub - 1 x port HDMI - 1 x DisplayPort 1.4 - 1 x port USB 3.2 Gen1 Type-C - 1 x port USB 3.2 Gen1 typu A - 4 x Porty USB 2.0 - 1 x RJ-45 LAN port - HD Audio Jack: Linkový vstup / Přední reproduktor / Mikrofon Form Factor - Formát Micro ATX: 8,66" x 7,6", 22,0 cm x 19,3 cm

ASRock H610M-HDV/M.2+ D5 Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů 14., 13. a 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700) Čipová sada Intel H610 Paměť 2× DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 5600 MHz (13. generace Intel Core) Podpora DDR5 až 4800 MHz (12. generace Intel Core) Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0 Sloty 1× PCIe 4.0 ×16 slot 1× PCIe 3.0 ×1 slot Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 8K při 60 Hz 1× VGA port, podporující max. rozlišení 1920 × 1080 při 60 Hz Úložiště 4× SATA 6Gb/s port 1× Ultra M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 ×4 režim) USB 1× USB-C 3.2 Gen1 na zadním panelu 3× USB 3.2 Gen1 (USB 3.0) port (1 port na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio LAN 1× Realtek RTL8111H Gigabit LAN řadič Interní konektory 1× konektor SPI TPM 1× konektor reproduktoru a detekce otevření skříně 1× konektor adresovatelného LED pásku 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× audio konektor předního panelu 1× USB 2.0 konektor (podporuje 2× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 4× SATA 6Gb/s konektor 1× Ultra M.2 slot, M Key Porty na zadním panelu 1× PS/2 combo port klávesnice a myši 1× VGA 1× HDMI 1× DisplayPort 4× USB 2.0 1× USB 3.2 Gen1 (USB 3.0) 1× USB-C 3.2 Gen1 1× RJ-45 3× audio jack Rozměry 22 × 19,3 cm Micro ATX formát

ASRock H610M-HDV/M.2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel H610

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 až 3200 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora ECC pamětí (non-ECC režim) Podpora Intel Extreme Memory Profile (XMP) 2.0

Sloty 1x PCIe 4.0 x16 slot 2x PCIe 3.0 x1 slot

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x DisplayPort port, podporující max. rozlišení 7680 x 4320 při 60 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště 4x SATA 6Gb/s port 1x Ultra M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x4 režim) Podpora Intel Volume Management Device (VMD) Podpora ASRock U.2 Kit

USB 4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC897/887 Codec 7.1kanálové High Definition Audio

LAN 1x Intel I219V Gigabit LAN řadič

Interní konektory 1x konektor sériového portu 1x konektor SPI TPM 1x konektor reproduktoru a detekce otevření skříně 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení 2x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 4x SATA 6Gb/s konektor 1x Ultra M.2 slot, M Key 1x M.2 slot, E key pro Wi-Fi modul (není součástí)

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x VGA 1x HDMI 1x DisplayPort 2x USB 2.0 2x USB 3.2 Gen1 (USB 3.0) 1x RJ-45 3x audio jack

Rozměry 24,4 x 20,1 cm Micro ATX formát

ASRock H610M-HDV/M.2+ D5 Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů 14., 13. a 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700) Čipová sada Intel H610 Paměť 2× DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 5600 MHz (13. generace Intel Core) Podpora DDR5 až 4800 MHz (12. generace Intel Core) Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0 Sloty 1× PCIe 4.0 ×16 slot 1× PCIe 3.0 ×1 slot Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 8K při 60 Hz 1× VGA port, podporující max. rozlišení 1920 × 1080 při 60 Hz Úložiště 4× SATA 6Gb/s port 1× Ultra M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 ×4 režim) USB 1× USB-C 3.2 Gen1 na zadním panelu 3× USB 3.2 Gen1 (USB 3.0) port (1 port na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio LAN 1× Realtek RTL8111H Gigabit LAN řadič Interní konektory 1× konektor SPI TPM 1× konektor reproduktoru a detekce otevření skříně 1× konektor adresovatelného LED pásku 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× audio konektor předního panelu 1× USB 2.0 konektor (podporuje 2× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 4× SATA 6Gb/s konektor 1× Ultra M.2 slot, M Key Porty na zadním panelu 1× PS/2 combo port klávesnice a myši 1× VGA 1× HDMI 1× DisplayPort 4× USB 2.0 1× USB 3.2 Gen1 (USB 3.0) 1× USB-C 3.2 Gen1 1× RJ-45 3× audio jack Rozměry 22 × 19,3 cm Micro ATX formát

Asrock H610M-HDV/M.2+ D5. Výrobce procesoru: Intel, Patice procesoru: LGA 1700. Podporované typy paměti: DDR5-SDRAM, Maximální vnitřní paměť: 96 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: SATA III. Typ rozhraní Ethernetu: Gigabit Ethernet, Řadič LAN: Realtek RTL8111H. Komponent pro: PC, Typ základní desky: Micro ATX, Řada čipsetu základní desky: Intel

ASRock H610M-HDV/M.2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel H610

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 až 3200 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora ECC pamětí (non-ECC režim) Podpora Intel Extreme Memory Profile (XMP) 2.0

Sloty 1x PCIe 4.0 x16 slot 2x PCIe 3.0 x1 slot

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x DisplayPort port, podporující max. rozlišení 7680 x 4320 při 60 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště 4x SATA 6Gb/s port 1x Ultra M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x4 režim) Podpora Intel Volume Management Device (VMD) Podpora ASRock U.2 Kit

USB 4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC897/887 Codec 7.1kanálové High Definition Audio

LAN 1x Intel I219V Gigabit LAN řadič

Interní konektory 1x konektor sériového portu 1x konektor SPI TPM 1x konektor reproduktoru a detekce otevření skříně 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení 2x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 4x SATA 6Gb/s konektor 1x Ultra M.2 slot, M Key 1x M.2 slot, E key pro Wi-Fi modul (není součástí)

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x VGA 1x HDMI 1x DisplayPort 2x USB 2.0 2x USB 3.2 Gen1 (USB 3.0) 1x RJ-45 3x audio jack

Rozměry 24,4 x 20,1 cm Micro ATX formát
