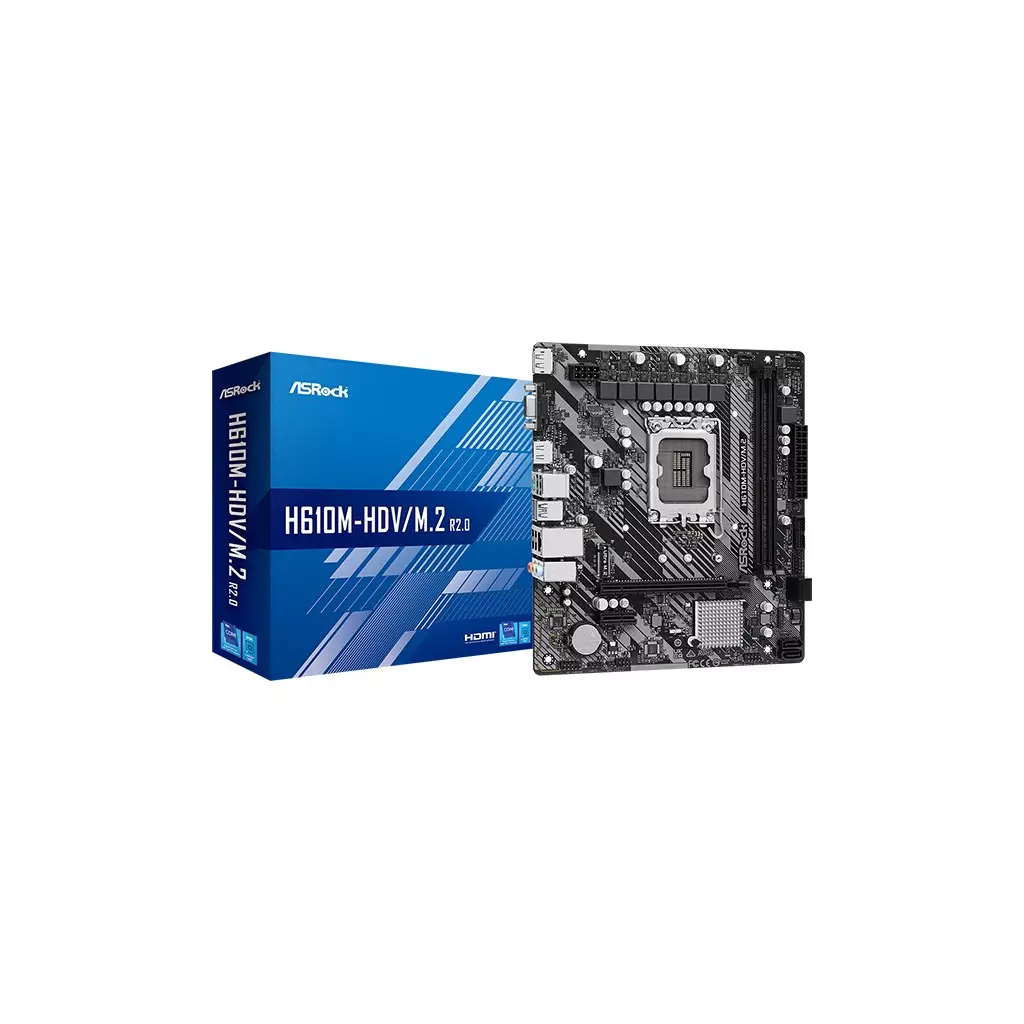

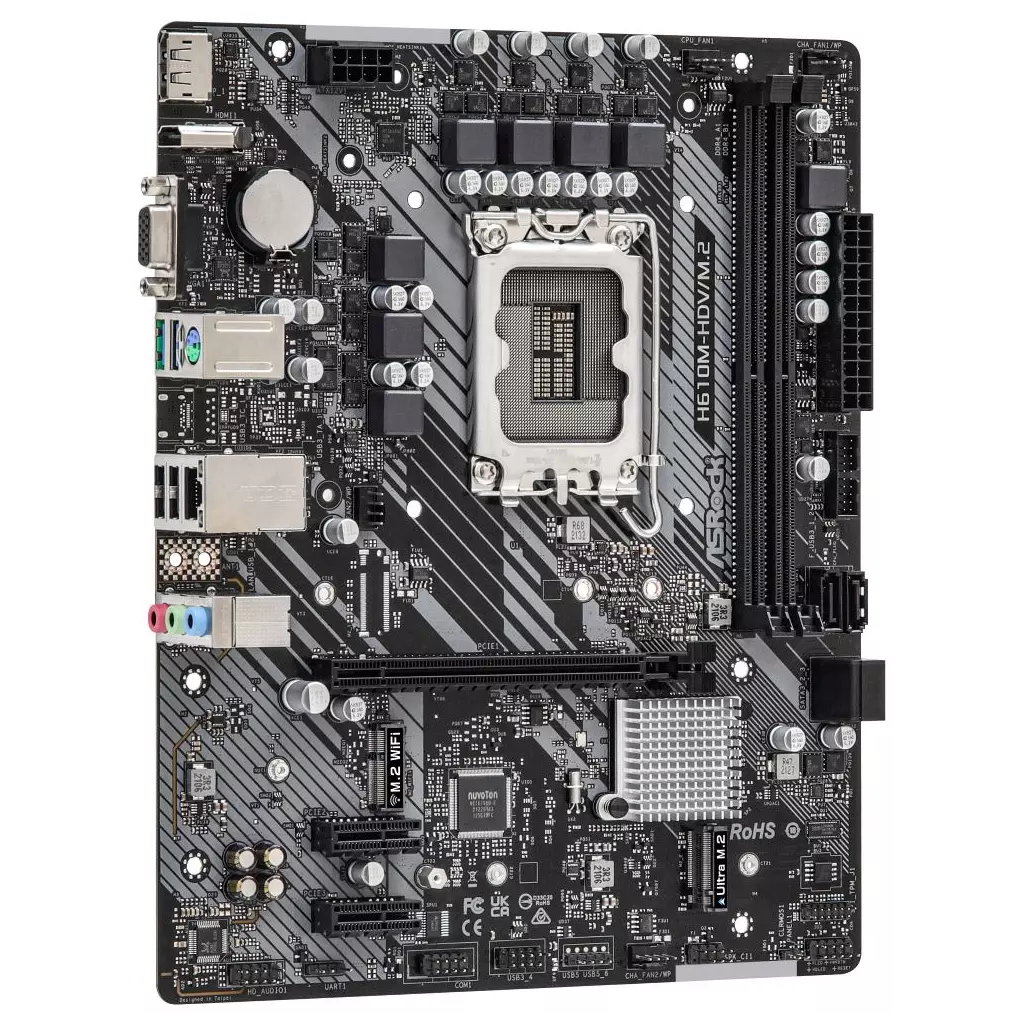

ASRock H610M-HDV/M.2 / LGA1700 / Intel H610 / 2x DDR4 DIMM / HDMI / DP / VGA / M.2 / mATX
Popis produktu:
ASRock H610M-HDV/M.2 R2.0
- Supports 14th, 13th & 12th Gen Intel Core™ Processors (LGA1700)
- 6+1+1 Phase Power Design
- Supports DDR4 3200MHz
- 1 PCIe 4.0 x16, 1 PCIe 3.0 x1
- Graphics Output Options: HDMI, DisplayPort, D-Sub
- Realtek ALC897 7.1 CH HD Audio Codec
CPU
- Supports 14th, 13th & 12th Gen Intel Core™ Processors (LGA1700) - 6+1+1 Power Phase design - Supports Intel Hybrid Technology - Supports Intel Turbo Boost Max 3.0 Technology
Chipset
- Intel H610
Memory
- Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - Supports DDR4 non-ECC, un-buffered memory up to 3200 - Supports ECC UDIMM memory modules (operate in non-ECC mode) - Max. capacity of system memory: 64GB* - Supports Intel Extreme Memory Profile (XMP) 2.0
Graphics
- Intel Xe Graphics Architecture (Gen 12) - Three graphics output options: D-Sub, HDMI and DisplayPort 1.4 - Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DisplayPort 1.4 with DSC (compressed) max. resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and DisplayPort 1.4 Ports
Expansion Slots
CPU: - 1 x PCIe 4.0 x16 Slot (PCIE2), supports x16 mode* Chipset: - 1 x PCIe 3.0 x1 Slot (PCIE1)
Storage
Chipset: - 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2242/2260/2280 PCIe Gen3x4 (32 Gb/s) mode* - 4 x SATA3 6.0 Gb/s Connectors
Ethernet
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - 1 x Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec) - Supports Surge Protection
Back Panel I/O Ports
- 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x HDMI Port - 1 x DisplayPort 1.4 - 2 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 4 x USB 2.0 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone
Internal I/O Connectors
- 1 x SPI TPM Header - 1 x Chassis Intrusion and Speaker Header - 1 x CPU Fan Connector (4-pin)* - 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)
Special Features
ASRock Super Alloy - Premium Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Ultra M.2 (PCIe Gen3x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop
Software Features
Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Instant Flash
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support - ACPI 6.0 Compliant wake up events - SMBIOS 2.7 Support - CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, +1.8V PROC, +1.05V PROC Voltage Multi-adjustment
Hardware Monitor
- Fan Tachometer: CPU, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans - CASE OPEN detection - Voltage monitoring: CPU Vcore, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, VCCSA, +1.05V PROC, +12V, +5V, +3.3V
Accessories
- Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 1 x Screw for M.2 Socket
Operating System
- Windows 11, Windows 10 64-bit
Certifications
- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)
Form Factor
- Micro ATX Form Factor: 8.66-in x 7.6-in, 22.0 cm x 19.3 cm - Solid Capacitor design
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 14., 13. a 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada Intel H610
Paměť 2× DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 až 3200 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora ECC pamětí (non-ECC režim) Podpora Intel Extreme Memory Profile (XMP) 2.0
Sloty 1× PCIe 4.0 ×16 slot 1× PCIe 3.0 ×1 slotGrafika 1× HDMI port, podporující max. rozlišení 4096 × 2160 při 60 Hz 1× DisplayPort port, podporující max. rozlišení 7680 × 4320 při 60 Hz 1× VGA port, podporující max. rozlišení 1920 × 1200 při 60 Hz
Úložiště 4× SATA 6Gb/s port 1× Ultra M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 ×4 režim) Podpora ASRock U.2 Kit
USB 4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio
LAN 1× Realtek RTL8111H Gigabit LAN řadič
Interní konektory 1× konektor SPI TPM 1× konektor reproduktoru a detekce otevření skříně 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× audio konektor předního panelu 1× USB 2.0 konektor (podporuje 2× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 4× SATA 6Gb/s konektor 1× Ultra M.2 slot, M Key
Porty na zadním panelu 1× PS/2 combo port klávesnice a myši 1× VGA 1× HDMI 1× DisplayPort 4× USB 2.0 2× USB 3.2 Gen1 (USB 3.0) 1× RJ-45 3× audio jack
Rozměry 22 × 19,3 cm Micro ATX formát
