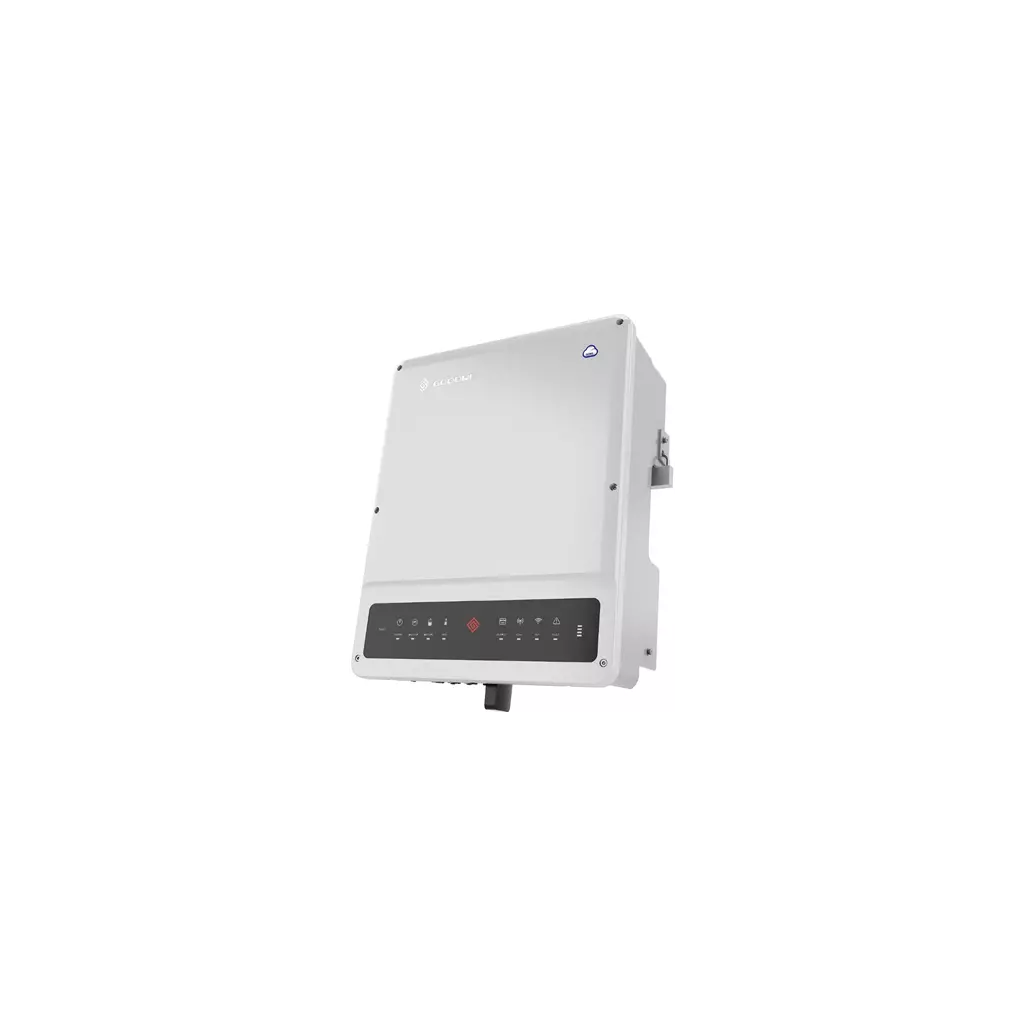

Goodwe hybridní měnič GW10 K ET PLUS, 10kW, 3 fázový, vysokonapěťové baterie
![](https://cdn.vmshop.cz/images/get/117/11101201.png?p=detail,wp)
Popis produktu:
3fázový hybridní měnič/střídač řady ET Plus. Chytrá optimalizace energetické nezávislosti v rezidenčních FV systémech.
Tento hybridní střídač má třífázový nouzový výstup s třífázovým proudem. Společně s vysokonapěťovým připojením baterie a 2 nezávislými MPP trackery neponechává střídač GoodWe nic náhodě. Toto zařízení se aktuálně konfiguruje prostřednictvím aplikace GoodWe PV Master a odesílá svá data prostřednictvím integrovaného rozhraní Wi-Fi na bezplatný portál GoodWe SEMS. Součástí dodávky je již třífázový Smart Meter se sklopnými transformátory proudu. Větší konstrukce systému je možná díky kaskádovému provozu několika zařízení ET.
- Optimalizovaná energetická autonomie
- Inteligentní řízení zátěže a účinný provoz
- Moderní a kompaktní vzhled
- Nejvyšší bezpečnostní normy
- Integrovaná ochrana proti přepětí DC typu 2
- 150 % předimenzování/překročení stejnosměrného vstupu
- 100 % nesymetrický výstup
- Možnost připojení k baterii - vysokonapěťové baterie (BYD, GoodWe atd.)
- Bez ventilátorů a tichý
- Integrace do chytré domácnosti
- Přepínaní UPS do 10 ms
- Kaskádový provoz několika jednotek ET je možný s příslušenstvím SEC1000S Hybrid Combinerbox
- K dispozici je bezpotenciálový kontakt (programovatelný přes PV-Master APP) (SG-Ready)
- Push-in svorky pro komunikační rozhraní zjednodušují instalaci
- Včetně třífázového Smart Meteru
Hybridní měniče ET PLUS+ jsou navrženy pro maximální výstupní výkon, zlepšení vlastní spotřeby a zprostředkovávají zálohu při výpadku. S inteligentním řízením spotřeby a širokým rozsahem napětí pro baterie, nastavení měniče může být flexibilně upraveno pro individuální potřeby napříč celým rezidenčním sektorem. V kombinaci s bateriovým systémem GoodWe Lynx Home F se jedná o bezpečné a spolehlivé řešení.
ZÁKLADNÍ SPECIFIKACE
PV vstup (fotovoltaika) Max. příkon: 15 kW (15000 W) Max. DC vstupní napětí: 1000 V Pracovní rozsah napětí MPPT: 200-850 V Rozběhové/startovací napětí: 180 V Jmenovité DC vstupní napětí: 620 V Počet MPP trackerů: 2
Baterie Typ baterie: Li-Ion Rozsah napětí: 180-600 V Max. nabíjecí/vybíjecí proud (trvalý): 25/25 A Max. nabíjecí/vybíjecí výkon: 10 kW (10000 W)
Parametry AC výstupu (On-Grid) Jmenovitý zdánlivý výkon směrem do sítě: 10 kVA Max. zdánlivý výkon směrem do sítě: 11 kVA Max. zdánlivý výkon směrem ze sítě: 15 kVA Jmenovité výstupní napětí: 400/380 V, 3L/N/PE Účiník: ~1 (nastavitelné od 0,8 (indukční) do 0,9 (kapacitní))
Parametry AC výstupu (Back-Up) Jmenovitý zdánlivý výkon na záložním výstupu: 10 kVA Max. zdánlivý výstupní výkon: 10 kVA (16,5 kVA @ 60 vteřin) Max. výstupní proud: 16,5 A Jmenovité výstupní napětí: 400/380 V, 3L/N/PE
Obecné údaje Účinnost: až 97,5 % Rozměry: 516 x 415 x 180 mm Hmotnost: 24 kg Stupeň ochrany: IP66 Chlazení: pasivní Komunikace: CAN, RS-485, Wi-Fi (volitelně LAN)
3fázový hybridní měnič/střídač řady ET Plus. Chytrá optimalizace energetické nezávislosti v rezidenčních FV systémech.
Tento hybridní střídač má třífázový nouzový výstup s třífázovým proudem. Společně s vysokonapěťovým připojením baterie a 2 nezávislými MPP trackery neponechává střídač GoodWe nic náhodě. Toto zařízení se aktuálně konfiguruje prostřednictvím aplikace GoodWe PV Master a odesílá svá data prostřednictvím integrovaného rozhraní Wi-Fi na bezplatný portál GoodWe SEMS. Součástí dodávky je již třífázový Smart Meter se sklopnými transformátory proudu. Větší konstrukce systému je možná díky kaskádovému provozu několika zařízení ET.
- Optimalizovaná energetická autonomie
- Inteligentní řízení zátěže a účinný provoz
- Moderní a kompaktní vzhled
- Nejvyšší bezpečnostní normy
- Integrovaná ochrana proti přepětí DC typu 2
- 150 % předimenzování/překročení stejnosměrného vstupu
- 100 % nesymetrický výstup
- Možnost připojení k baterii - vysokonapěťové baterie (BYD, GoodWe atd.)
- Bez ventilátorů a tichý
- Integrace do chytré domácnosti
- Přepínaní UPS do 10 ms
- Kaskádový provoz několika jednotek ET je možný s příslušenstvím SEC1000S Hybrid Combinerbox
- K dispozici je bezpotenciálový kontakt (programovatelný přes PV-Master APP) (SG-Ready)
- Push-in svorky pro komunikační rozhraní zjednodušují instalaci
- Včetně třífázového Smart Meteru
Hybridní měniče ET PLUS+ jsou navrženy pro maximální výstupní výkon, zlepšení vlastní spotřeby a zprostředkovávají zálohu při výpadku. S inteligentním řízením spotřeby a širokým rozsahem napětí pro baterie, nastavení měniče může být flexibilně upraveno pro individuální potřeby napříč celým rezidenčním sektorem. V kombinaci s bateriovým systémem GoodWe Lynx Home F se jedná o bezpečné a spolehlivé řešení.
ZÁKLADNÍ SPECIFIKACE
PV vstup (fotovoltaika) Max. příkon: 15 kW (15000 W) Max. DC vstupní napětí: 1000 V Pracovní rozsah napětí MPPT: 200-850 V Rozběhové/startovací napětí: 180 V Jmenovité DC vstupní napětí: 620 V Počet MPP trackerů: 2
Baterie Typ baterie: Li-Ion Rozsah napětí: 180-600 V Max. nabíjecí/vybíjecí proud (trvalý): 25/25 A Max. nabíjecí/vybíjecí výkon: 10 kW (10000 W)
Parametry AC výstupu (On-Grid) Jmenovitý zdánlivý výkon směrem do sítě: 10 kVA Max. zdánlivý výkon směrem do sítě: 11 kVA Max. zdánlivý výkon směrem ze sítě: 15 kVA Jmenovité výstupní napětí: 400/380 V, 3L/N/PE Účiník: ~1 (nastavitelné od 0,8 (indukční) do 0,9 (kapacitní))
Parametry AC výstupu (Back-Up) Jmenovitý zdánlivý výkon na záložním výstupu: 10 kVA Max. zdánlivý výstupní výkon: 10 kVA (16,5 kVA @ 60 vteřin) Max. výstupní proud: 16,5 A Jmenovité výstupní napětí: 400/380 V, 3L/N/PE
Obecné údaje Účinnost: až 97,5 % Rozměry: 516 x 415 x 180 mm Hmotnost: 24 kg Stupeň ochrany: IP66 Chlazení: pasivní Komunikace: CAN, RS-485, Wi-Fi (volitelně LAN)
Parametr | Popis |
---|---|
Hloubka [mm] | 180 |
Výška [mm] | 516 |
Šířka [mm] | 415 |
Účinnost [%] | 98,2 |
Hmotnost [kg] | 24 |
Provozní teplota [°C] | -35 až 60 |
Max. nabíjecí a vybíjecí proud [A] | 25 |
Rozsah napětí baterie [V] | 180 .. 600V DC |
Bateriový systém | Vysokonapěťový |
MPPT operační rozsah [V] | 200 až 850 |
PV vstupní proud [A] | 12.5+12.5 |
Použití | Venkovní |
Provedení | Na zeď |
Počet stringů celkem | 2 |
Počet MPP Trackerů | 2 |
Maximální výstupní proud [A] | 16,5 |
Typ konektoru | MC4 |
Max. výstupní výkon [kW] | 10 |
Komunikační rozhraní | CAN |
Komunikační rozhraní | RS-485 |
Komunikační rozhraní | Wi-Fi |
Max. DC vstupní výkon [kW] | 15 |
Počet fází | 3 |
Stupeň krytí | IP66 |
3fázový hybridní měnič napětí z řady ET je standardně vybaven dvěma MPPT se dvěma samostatnými výstupy a umožňuje připojení vysokonapěťových baterii. Je odolný vůči výpadku distribuční sítě a poskytuje tak dokonalou zálohu pro rodinný dům i firmu.
Na první výstup se připojí fáze rodinného domu a na druhý výstup se připojí zálohované spotřebiče, které mají fungovat i v případě výpadku distribuční sítě. Pokud je měnič připojen k síti, dodává do obou výstupů. V případě výpadku distribuční sítě dodává pouze do druhého výstupu.
Přechod do záložního režimu se děje v rámci milisekund. Jedná se tak o UPS (Uniterupted Power Supply). Samozřejmostí je bezplatný monitorovací systém elektrárny (výkon FVE a stav baterii) pomocí Wi-Fi. Měnič je možné nastavit jako bezpretokový. Baterie lze nabíjet z AC strany (ze sítě distributora). Střídač je schopen pracovat i bez připojených baterii.
Klíčov vlastnosti
- Měnič je asymetrický
- Inovativní řešení pro skladování energie
- Vodovzdorný a prachuvzdorný podle normy IP65
- Bezplatný monitoring na počítači nebo smartphonu
- Integrovaný nabíječ a měnič napětí
- Plný výkon až do 45 °C
- Nehlučný provoz bez ventilátoru
- Široký rozsah napětí baterie
- Zařízení funguje v režimu komunikace se sítí, i nezávisle na distribuční síti
- Kompatibilní s vysokonapěťovými bateriemi
- Zvýšená bezpečnost a výkon za stejnou cenu
- Toto zařízení je v seznamu výrobků programu Nová zelená úspora (kód: SVT23435)
Obsah balení
- Měnič
- Držák na stěnu
- Smartmeter se třemi CT
- (2) Kladný konektor
- (2) Záporný konektor
- Kladný bateriový konektor
- Záporný bateriový konektor
- (4) Šrouby s hrmoždinkami
- (6) Šroub s plochou hlavou
- PE oko
- (12) Dutinka
- AC kryt svorkovnice
Ke stažení
3fázový hybridní měnič napětí z řady ET je standardně vybaven dvěma MPPT se dvěma samostatnými výstupy a umožňuje připojení vysokonapěťových baterii. Je odolný vůči výpadku distribuční sítě a poskytuje tak dokonalou zálohu pro rodinný dům i firmu.
Na první výstup se připojí fáze rodinného domu a na druhý výstup se připojí zálohované spotřebiče, které mají fungovat i v případě výpadku distribuční sítě. Pokud je měnič připojen k síti, dodává do obou výstupů. V případě výpadku distribuční sítě dodává pouze do druhého výstupu.
Přechod do záložního režimu se děje v rámci milisekund. Jedná se tak o UPS (Uniterupted Power Supply). Samozřejmostí je bezplatný monitorovací systém elektrárny (výkon FVE a stav baterii) pomocí Wi-Fi. Měnič je možné nastavit jako bezpretokový. Baterie lze nabíjet z AC strany (ze sítě distributora). Střídač je schopen pracovat i bez připojených baterii.
Klíčov vlastnosti
- Měnič je asymetrický
- Inovativní řešení pro skladování energie
- Vodovzdorný a prachuvzdorný podle normy IP65
- Bezplatný monitoring na počítači nebo smartphonu
- Integrovaný nabíječ a měnič napětí
- Plný výkon až do 45 °C
- Nehlučný provoz bez ventilátoru
- Široký rozsah napětí baterie
- Zařízení funguje v režimu komunikace se sítí, i nezávisle na distribuční síti
- Kompatibilní s vysokonapěťovými bateriemi
- Zvýšená bezpečnost a výkon za stejnou cenu
- Toto zařízení je v seznamu výrobků programu Nová zelená úspora (kód: SVT23435)
Obsah balení
- Měnič
- Držák na stěnu
- Smartmeter se třemi CT
- (2) Kladný konektor
- (2) Záporný konektor
- Kladný bateriový konektor
- Záporný bateriový konektor
- (4) Šrouby s hrmoždinkami
- (6) Šroub s plochou hlavou
- PE oko
- (12) Dutinka
- AC kryt svorkovnice
