Planet GSD-1008HP, PoE switch 8x PoE 802.3at 120W+ 2x 1000Base-T, VLAN, extend mód 10Mb/s do 250m

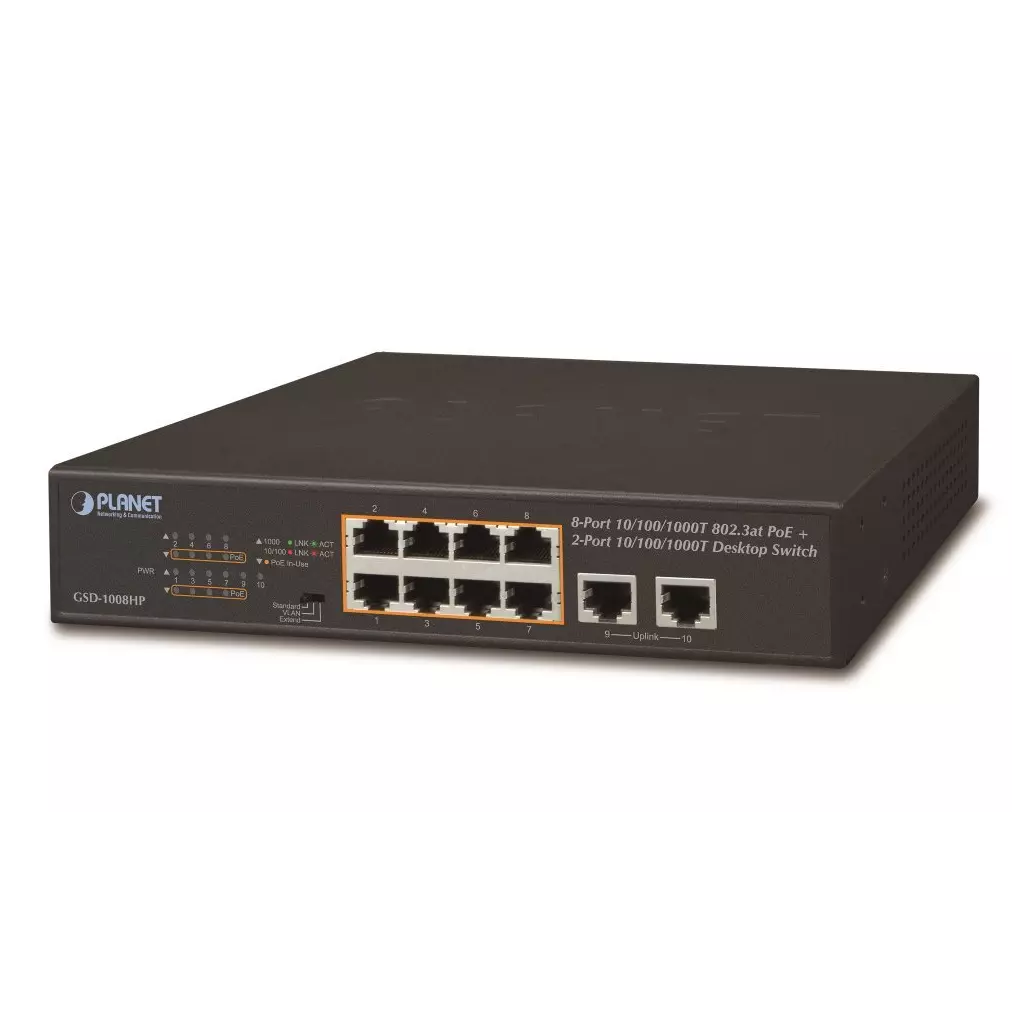

PLANET GSD-1008HP

10portový PoE přepínač 1000Base-T, včetně 8x Power over Ethernet injektorů (napáječů) standardu IEEE 802.3af/at, celkový výkon až 120 W. Extend mód pro spojení rychlostí 10 Mb/s do vzdálenosti až 150-200 m na UTP dle použitého vedení (včetně napájení PoE), podpora VLAN na PoE portech. EEE ethernet IEEE 802.3az, automatická detekce 10/100/1000 Mb/s a zkřížení kabelů, napájení AC 230 V (interní zdroj).

Nespravovaný přepínač vhodný pro CCTV kamerové IP systémy. Má malé rozměry, nízký příkon a možnost dále napájet Power over Ethernet koncová zařízení podle standardu IEEE 802.3at. Umožňuje připojit a napájet zařízení ethernet rychlostí 10 Mb/s do vzdálenosti až 250 m na klasické UTP kabeláži, jednotlivé porty s PoE napájením lze provozně oddělit portovými VLAN. 250 m je teoretické maximum závislé na kvalitě kabeláže a konektorů, v běžných podmínkách je reálná vzdálenost 150 m. Dle našich testů je reálná vzdálenost na kvalitním kabelu Cat6 200 metrů, na kabelu Cat5e 150 metru ±10 %.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 8x RJ-45 10/100/1000Base-T 802.3af/at PoE, 2x RJ-45 10/100/1000Base-T Paměť: 8k MAC adres Propustnost: sběrnice 20 Gbps, provozně 13,4 Mpps (64 B) Podpora přenosu: JumboFrame 9 KB Provedení: desktop Napájení: interní zdroj AC 100-240 V, 50-60 Hz, celkový příkon do 124 W Ochrana: ESD kontaktní do 6 KV DC, ESD ze vzduchu do 8 KV DC Provozní teplota: 0 až +50 °C Rozměry: 220 x 150 x 43 mm Hmotnost: 1205 g

PoE funkce:

Celkový napájecí výkon: 120 W, IEEE 802.3at, IEEE 802.3af Počet injektorů: 8x až 32 W Typ napájení: End-span Pokročilé funkce:

automatická detekce napájeného zařízení

• Extended mód 10 Mb/s s dosahem až 200 m

  ---



  ---



  ---



PLANET GSD-1008HP. Typ přepínače: Nespravované. Typy přepínaných ethernetových portů RJ-45: Gigabit Ethernet (10/100/1000), Počet přepínaných ethernetových portů RJ-45: 10. Plně duplexní režim. Tabulka MAC adres: 2000 pol., Kapacita přepínání: 20 Gbit/s. Síťové standardy: IEEE 802.3, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3az, IEEE 802.3u, IEEE 802.3x. Podpora napájení po Ethernetu (PoE). Instalace do racku, Formát: 1U

Flexible, Extendable and Centralized Power Distribution

Planet GSD-1008HP poskytuje osm portů 10/100/1000T s 32-W 802.3at PoE+, celkem 120 W rozpočtu PoE a další dva uplink porty, které splňují poptávku po dostatečné síle PoE pro HD IP dohled a systém Wi-Fi v malém, ale vysoce vzoru.Se stejným stolním a kompaktním kovovým krytem je umístění jednotky pohodlné a poskytuje rychlé a snadné nasazení PDS PoE s napájením.



Rozšíření vzdálenosti přenosu dat Ethernet

Vestavěný solidní přepínač poskytuje provozní režimy „standardní“, „VLAN“ a „rozšířit“.GSD-1008HP funguje jako normální přepínač IEEE 802.3AT POE+ v režimu „standardního“.

The “VLAN” operation mode features port-based VLAN function that helps to prevent the IP camera’s multicast or broadcast storm from influencing each other.

V režimu „rozšiřování“ provozu funguje GSD-1008HP na základě přístavu při duplexu 10 Mbps, ale podporuje výkon 20 watt PoE na vzdálenost až 250 metrů překonávající 100m limit kabelu Ethernet UTP.S touto zbrusu novou funkcí poskytuje GSD-1008HP další řešení pro prodloužení vzdálenosti 802.3AT PoE+, čímž ušetří náklady na instalaci kabelu Ethernet.Kromě toho jeho funkce izolace VLAN izoluje každý port tak, aby zabránila vysílání bouře a bránila spoofing DHCP v režimu „rozšíření“.



Two Gigabit Uplink Ports

GSD-1008HP je dodáván se dvěma uplink porty s přenosovou rychlostí 1000 Mb / s, aby bylo zajištěno vysokorychlostní přenos dat a videa, spolehlivá záruka pro spojení mezi systémem sledování a vnější síť, kde lze k plnému potenciálu použít osm portů PoE+.



Powered Device Alive Check

GSD-1008HP přijímá nejen napájení technologie Ethernet, ale také automatizované monitorování PD a stav PoE v reálném čase.

Funkce kontroly PD Alive je aplikována na standardní, VLAN a rozšířit režimy.Po zapnutí POE portu, zařízení začne detekovat, zda port přenáší data.Pokud port nepřenáší data a doba trvání překročí konkrétní čas, POE se automaticky vypne a poté znovu napájí.Rovněž výrazně zlepší spolehlivost sítě v tom, že port PoE resetuje výkon PD, čímž se sníží zátěž správy správce.



Snadné připojení kabelu

S přepínáním dat a napájením přes Ethernet integrovaný do jedné jednotky GSD-1008HP snižuje požadavky na kabeláž a eliminuje potřebu vyhrazených elektrických zásuvek na zdi, stropu nebo jakékoli neomezené místo.Drát, který nese data, tak napájení, může snížit náklady na instalaci, zjednodušit instalační úsilí a eliminovat potřebu elektrikářů nebo prodlužovacích kabelů.S 8 rozhraními PoE je GSD-1008HP ideální pro malé podniky a pracovní skupiny, které vytvářejí nasazení zařízení PoE, včetně bezdrátových přístupových bodů, sledovací kamery založené na IP a telefony IP na všech místech snadnější, efektivnější a nákladově efektivnější.



Typ zařízení	PoE switch
Popis portů	8x PoE 1000BASE-T, 2x 1000BASE-T
Počet portů celkem	10
Počet PoE portů	8
Typ PoE	15,4 W (IEEE802.3af) PoE
Typ PoE	30 W (IEEE802.3at) PoE+
Celkový výkon PoE výstupu	120 W
Přenosová rychlost	1000 Mb/s
Optická páteř	ne
Management	ne
Napájení	230 V AC/50 Hz
Způsob montáže	desktop
Materiál	kovový kryt
Barva	modrá
