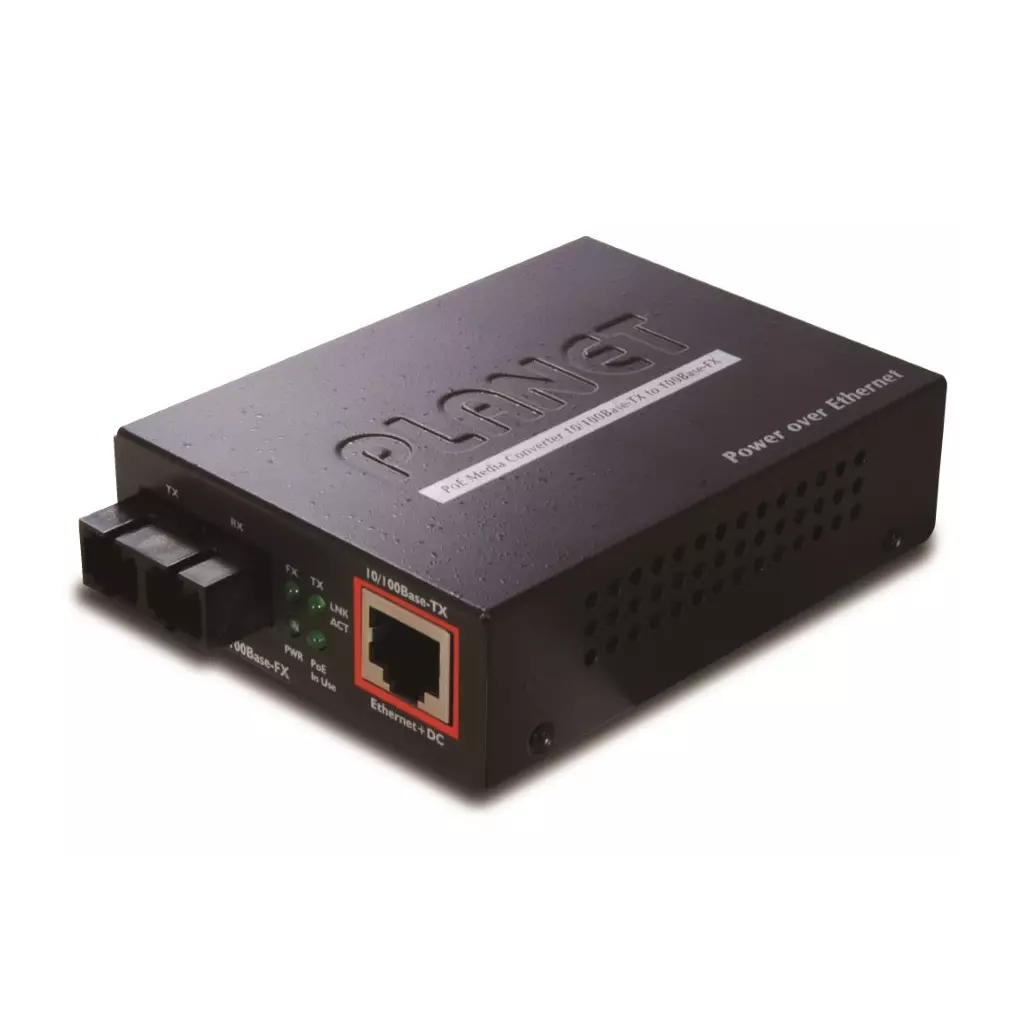

PLANET FTP-802S15

PoE injektor 802.3af a optický konvertor Fast Ethernet 10/100Base-TX/100Base-FX (SC), max 15km, singlemode, přepínač 1k MAC adres, full duplex.

Zařízení není jenom konvertorem mezi přenosovými médii, ale zároveň poslouží jako PoE injektor. Řada konvertorů Planet FTP-80x je ideální volbou pro vybavení vzdálených síťových instalací a aplikací. Integrují v sobě dvě funkce:

• konverze přenosového média 100Base-FX SM to 10/100Base-TX
• Power over ethernet injektor

Síťový prvek je tak ideální volbou pro poskytovatele služeb, pro kancelářské a firemní prostory, nebo pro rozšíření struktury sítě o technologii WiFi, jejíž access pointy lze napájet přímo pomocí kovertorů. Použití FTP-80x kovertorů se přímo nabízí pro realizaci a instalaci IP kamerových systémů, tedy včetně kamer napájených s pomocí PoE. IEEE 802.3af standard obsažený v FTP-80x využívá v kabeláži ethernet napětí 48V SS, to umožňuje použití klasické ethernet UTP kabeláže mezi FTP-80x a s IEEE 802.3af kompatabilním zařízením (PD- Powered Device) nebo PoE spliterem (např. POE-151S-5V / 12V). Maximální vzdálenost pro použití PoE napájení po ethernet kabelu je do 100m. K rozšíření dosahu ethernet sítě jsou FT-80x vybaveny integrovaným optickým rozhraním. To efektivně umožňuje prodloužit požadovaný dosah připojení k síti, podle modelu konvertoru je možné po optickém spoji realizovat až 15km vzdálené přípojné místo s možností využití PoE.

Technologie kovertoru využívá "store-forward" mechanismus, který by měl aktivně předcházet přenosovým ztrátám s využitím IEEE 802.3x. LFP(Link Fault Pass Through function) funkce dokáže síťového admina upozornit na výpadek zařízení, DIP přepínačem lze funkci alarmu ovládat.

ZÁKLADNÍ SPECIFIKACE

Porty: 1× 10/100Base-TX, RJ-45 1× 100Base-FX, singlemode, SC konektor, dosah 15 km Soulad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3x PoE standard: IEEE 802.3af, PoE 48V DC, zatížitelnost max. 15,4 W Podpora přenosu: JumboFrame 1k MAC adres Podpora OAM: ne Napájení: z externího adaptéru, 48 V DC/ 0,4 A Provozní teplota: 0 až 50 °C, vlhkost <90 % Rozměry: 97 × 70 × 26 mm Hmotnost: 200 g

Příklad použití:

---

Celkový přehled konvertorů

---

PLANET FTP-802S15. Maximální přenosová rychlost: 100 Mbit/s, Vstupní rozhraní převodníku: 100BASE-FX, 100Base-TX, 10Base-T, Výstupní rozhraní převodníku: 100Base-FX. Maximální přenosová vzdálenost: 15000 m, Vlnová délka: 1310 nm, Struktura režimu vlákna: Jednovidové. Barva: Modrá. Konektor pro optická vlákna: SC, Technologie propojení: Kabel. Vstupní napětí: 48 V, Vstupní proud: 0.4 A, Výstupní napětí: 48 V
