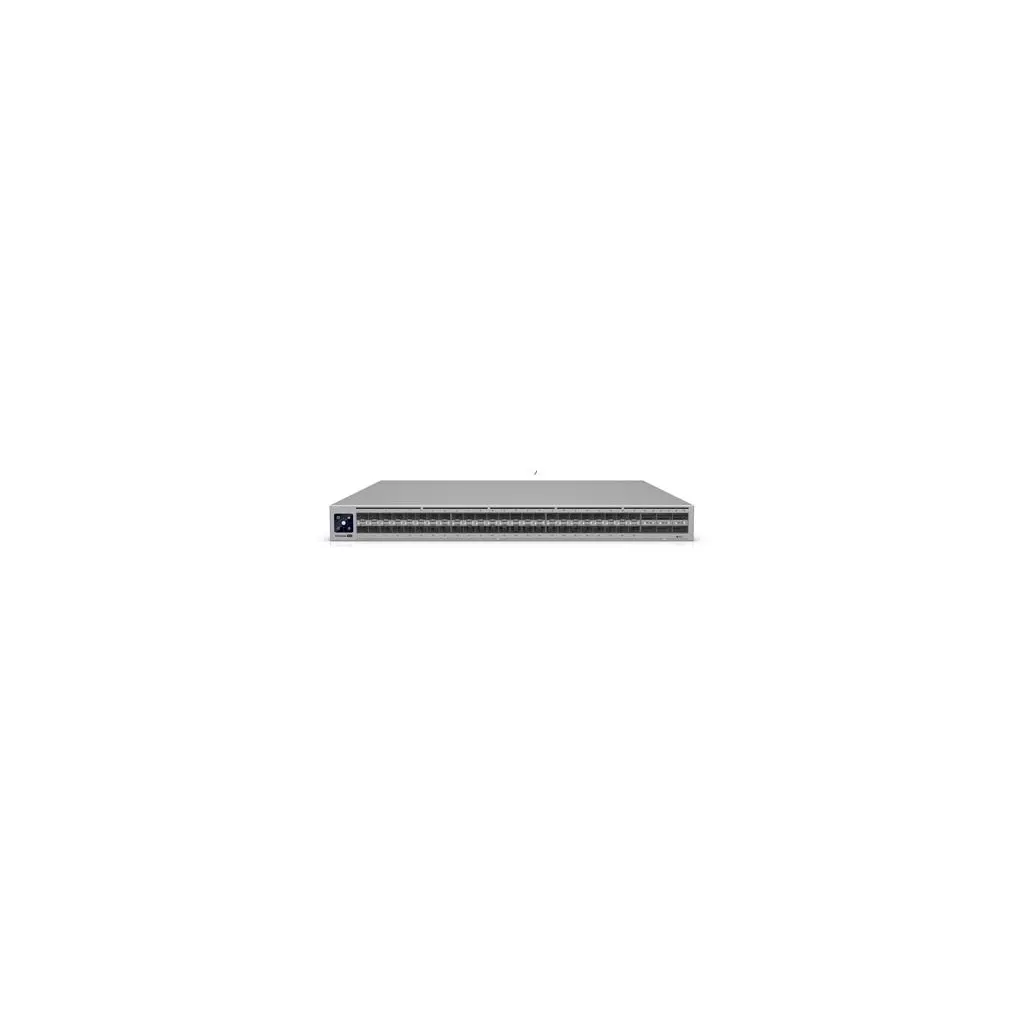

Ubiquiti ECS-Aggregation - UniFi Enterprise Campus Aggregation

Agregační přepínač Etherlighting™ 100G/25G vrstvy 3 s vysokou hustotou a podporou MC-LAG pro návrh systému s vysokou dostupností. (48) Porty 25G SFP28 (6) Porty 100G QSFP28 Podpora vícenásobné agregace linek (MC-LAG)* Podpora automatického převzetí služeb při selhání (VRRP) vrstvy 3** Dynamické směrování BGP*** (2) včetně napájecích zdrojů vyměnitelných za provozu pro redundanci napájení (5) Přiložené moduly ventilátorů vyměnitelných za provozu *Musí být spárováno s jinou agregací Enterprise Campus. **Naplánováno na další vydání síťové aplikace UniFi. Podpora protokolu OSPF je naplánována na nadcházející vydání síťové aplikace UniFi. Technické specifikace Mechanický Rozměry 442,4 × 43,7 × 496 mm (17,4 × 1,7 × 19,5") Hmotnost 9,9 kg (21,8 libry) Materiál krytu Ocel SGCC Podpora kluzných kolejnic Kolejnice podporují 482,6 mm (19") čtyřsloupkové racky se čtvercovými otvory (9,5 x 9,5 mm) a hloubky sloupků od 650 do 1000 mm (25,6–39,4") Hardware Rozhraní pro správu Ethernetové připojení v pásmu Síťové rozhraní (6) Porty 40G/100G QSFP28 (48) Porty 10G/25G SFP28 Celková neblokující propustnost 1,8 Tbps Spínací kapacita 3,6 Tbps Sazba za přepravu 2,3 bpps Metoda napájení (2) Univerzální vstup, 100—240V AC Zdroj proudu (2) Napájecí moduly AC/DC 550W vyměnitelné za provozu Podporovaný rozsah napětí 100—240V AC Max. spotřeba energie 340W ESD/EMP ochrana Vzduch: ± 12kV, kontakt: ± 8kV Služby SMB Layer3 100G/25G optický přepínač LCM displej (1) 1,3" dotykový displej Okolní provozní teplota -5 až 40 °C (23 až 104 °F) Okolní provozní vlhkost 10 až 95 % RV, nekondenzující Certifikace CE, FCC, IC Funkce přepínání Funkce vrstvy 2 IGMP snooping STP / RSTP s prioritami a deaktivací na úrovni portů Izolace portů Storm control Voice VLAN Zrcadlení portů LACP agregace portů Multicast / omezení rychlosti vysílání Blokování MAC adres Řízení toku 802.1X řízení Jumbo rámce Proprietární ochrana smyčky DHCP snooping / guarding Omezení rychlosti výstupu LLDP-MED Port omezený MAC Izolace zařízení s ACL podporou MC-LAG Funkce vrstvy 3 DHCP pro lokálně spravované sítě DHCP relay Inter-VLAN směrování mezi sítěmi na stejném switchi Statické směrování mezi místními sítěmi Automatické převzetí služeb při selhání (VRRP)* *Podpora je naplánována na příští vydání UniFi Network Application Etherlighting™ SFP28/QSFP28 Lokalizace rychlosti/připojení Nativní VLAN/síť Led Systém Stav

Ubiquiti Enterprise Campus Aggregation

UniFi Switch Campus Aggregation je spolehlivý switch s managementem v profesionálním provedení s možností montáže do racku. ECS-Aggregation je vysoce výkonný L3 agregační přepínač disponující 48 SFP28 sloty (25 Gb/s), 6 QSFP28 sloty (100 Gb/s), přepínací kapacitou 1,8 Tb/s a 1,3" dotykovým displejem. Díky podpoře technologie MC-LAG umožňuje vysokou dostupnost a vyvážení zátěže mezi zařízeními, zatímco VRRP zajišťuje automatické přepnutí provozu při výpadku. Zařízení je vybaveno dvěma hot-swap napájecími moduly, které nabízejí redundanci 1+1, a pěti hot-swap ventilátory, což zvyšuje jeho spolehlivost a usnadňuje údržbu. Kromě toho podporuje pokročilé funkce směrování, včetně statického směrování a dynamického routingu, jako BGP či OSPF (plánováno v budoucích aktualizacích UniFi Network). Switch je postaven na robustní ocelové konstrukci a splňuje standardy CE, FCC a IC. Je ideální pro nasazení v prostředích, kde je potřeba vysoká spolehlivost, propustnost a pokročilá správa sítí.

• 48× 25G SFP28, 6× 100G QSFP28
• 1,3" dotykový displej
• Kovové provedení (SGCC ocel)
• Dva napájecí moduly s možností výměny za provozu, s redundancí 1+1
• Pět ventilátorů s možností výměny za provozu, s redundancí 4+1
• Podpora automatického převzetí služeb při selhání na 3. vrstvě (VRRP)*
• Dynamický routing BGP*
• Porty s podsvícením Etherlighting, které indikují umístění portu, rychlost/linku a nativní VLAN/síť
• 1U Rackmountable (montážní sada je součástí)
• UniFi Network Application

* Plánováno pro nadcházející verzi aplikace UniFi Network.

---

Konfiguraci a správu UniFi zařízení umožňuje aplikace UniFi Network, která je předinstalovaná na UniFi OS konzolích (UniFi Dream Machine, Dream Router, Dream Wall, Express, Cloud Gateway Ultra atd.). Alternativou je volně dostupný software UniFi Network Server, určený pro instalaci na vlastní počítač nebo server (Windows, MacOS, Linux). Software UniFi Network Server je neustále vylepšován, a proto doporučujeme vždy používat aktuální verzi, kterou stahujte na stránkách Ubiquiti v sekci Download. Více informací o tomto produktu se dozvíte také na školení Ubiquiti.

---

Funkce 2. vrstvy:

• IGMP snooping
• STP/RSTP s prioritami a zákazem na úrovni portu
• Izolace portů
• Storm control
• Voice VLAN
• Zrcadlení portů
• Agregace portů LACP
• Omezení rychlosti multicast/broadcast
• Blokování MAC adres
• Flow control
• Jumbo rámce
• Loop protection (proprietární)
• DHCP snooping/guarding
• Omezení výstupní rychlosti (egress rate limit)
• LLDP-MED
• Omezení portu podle MAC
• Izolace zařízení pomocí seznamů ACL
• MC-LAG

Funkce 3. vrstvy:

• DHCP pro lokálně spravované sítě
• DHCP relay
• Směrování mezi sítěmi VLAN v jednom přepínači
• Statické směrování mezi lokálními sítěmi
• Izolace sítě pomocí seznamů ACL
• Automatické převzetí služeb při selhání (VRRP)

---

---

ZÁKLADNÍ SPECIFIKACE

Porty: 48× 25G/10G SFP28, 6× 100G/40G QSFP28 Kapacita switche: 1,8 Tbps Rychlost směrování: 2,3 Bpps Podpora PoE: ne Rozměry: 496 × 442,4 × 43,7 mm Hmotnost: 9,9 kg

Přinášíme vám SWITCH - SMB Layer3 100G/25G Fiber, vysoce výkonný a spolehlivý produkt od známého výrobce UniFi. Tento model, jehož kód produktu je USW-FLEX-12, se vyznačuje celkovou propustností 1.8 Tbps a přepínací kapacitou až 3.6 Tbps, což zajišťuje bezproblémový chod vašeho síťového prostředí. S množstvím portů – (6) 40G/100G QSFP28 a (48) 10G/25G SFP28 – nabízí tento switch flexibilitu, kterou potřebujete pro správu moderních datových center a podnikových sítí.

Vynikající vlastností tohoto modelu je jeho podpora hot-swappable AC/DC 550W napájecích modulů, což umožňuje rychlou a snadnou údržbu bez nutnosti přerušení provozu. Dále je vybavený pokročilými funkcemi jak layer 2, tak layer 3, včetně DHCP relay, port isolation, IGMP snooping a automatic failover (VRRP), což přispívá k vysoké úrovni zabezpečení a stability vaší sítě. Pro snadnou správu nabízí 1.3" touchscreen LCM displej pro přehledné zobrazení stavu systému.

SWITCH je navržen s důrazem na robustnost – celokovové SGCC steel pouzdro zajišťuje dlouhou životnost, zatímco ochrana ESD/EMP poskytuje zvýšenou ochranu proti elektrostatickému výboji. Pro provoz v různých podmínkách splňuje zařízení široký rozsah provozní teploty od -5 do 40 °C a vlhkosti 10 až 95 % bez kondenzace. Nezáleží na tom, zda spravujete menší kancelář nebo rozsáhlou infrastrukturu, tento switch je ideálním řešením pro optimalizaci vaší síťové architektury.

Upozornění: Pro tento produkt poskytujeme individuální projektové nacenění v závislosti na konfiguraci, rozsahu a podmínkách projektu. Pro bližší informace kontaktujte svého obchodního zástupce.

Ubiquiti UniFi Enterprise Campus Aggregation je zařízení ze série Enterprise, která je určena pro podnikové prostředí.

Agregační switch s podporou MC-LAG pro instalace projektované s vysokou dostupností je vybaven dvojicí hot-swap napájecích zdrojů s výkonem 550 W a pěticí hot-swap ventilátorů. Disponuje 48x SFP28 porty pro připojení dalších přístupových switchů a 6x QSFP28 porty pro uplink.

Centrální správa

Zařízení UniFi jsou ovládána centrálně pomocí aplikace UniFi Network Server. Aplikace ke stažení je dostupná pro OS Windows / Linux / MAC nebo lze zakoupit samostatný HW kontroler, případně je aplikace také součástí vybraných UniFi routerů.

Obsah balení

• Zařízení
• (2) Ližiny pro montáž do racku
• (2) Hot-swap napájecí zdroje 550W
• (5) Hot-swap ventilátory
• (2) Napájecí kabel
• (2) Úchyty do racku
• Montážní sada

S 48× 25G SFP28 sloty a 6× 100G QSFP28 sloty nabízí switch ohromující přepínací kapacitu, která zajišťuje plynulý přenos dat i v nejnáročnějších prostředích. Perfektně se hodí pro datová centra, kampusové sítě nebo velké podnikové infrastruktury, kde je klíčová rychlost a stabilita provozu. Switch má kromě standardní výbavy také 1,3" dotykový displej pro poskytování informací o systému, teplotě, statistice portů, PoE napájení a mnoho dalšího.

Redundance a vysoká dostupnost

Díky dvěma hot-swap napájecím modulům s redundancí 1+1 a pěti hot-swap ventilátorům s redundancí 4+1 je zajištěna maximální spolehlivost a snadná údržba bez přerušení provozu. Technologie MC-LAG umožňuje vyvážení zátěže mezi zařízeními a VRRP automaticky přebírá provoz při selhání, čímž minimalizuje riziko výpadků a zajišťuje nepřetržitou konektivitu.

Pokročilé směrovací funkce

Switch podporuje statické směrování a dynamický routing, včetně BGP a OSPF (plánováno v budoucích aktualizacích UniFi Network), což zajišťuje flexibilitu při konfiguraci sítí a optimalizaci provozu. Etherlighting je vizuální technologie vyvinutá společností Ubiquiti, jejímž cílem je usnadnit správu a identifikaci portů v síťových rozvaděčích pomocí barevného podsvícení.

Centrální správa a pokročilé funkce sítě

Zařízení se spravuje centrálně přes UniFi Controller s podporou mobilní aplikace UniFi, bez webového rozhraní. Nabízí rozsáhlou sadu pokročilých L2 funkcí, včetně provozního režimu portů (přepínání, zrcadlení, agregace). UniFi Network Controller a mobilní aplikace umožňují správcům pohodlně konfigurovat a sledovat všechny funkce přepínače prostřednictvím grafického rozhraní odkudkoli, což zajišťuje efektivní a flexibilní správu sítě pro moderní podniky i menší kanceláře.

Klíčové vlastnosti

• 48× 25G SFP28 sloty a 6× 100G QSFP28 sloty
• 2× hot-swap napájecí moduly s redundancí 1+1
• Podpora MC-LAG a VRRP pro vysokou dostupnost
• Mobilní aplikace umožní správci nastavit a monitorovat téměř veškeré funkce směrovače
• Barevné podsvícení portů pomocí unikátní technologie
• Kovové provedení SGCC ocel, 1U montáž do racku

Obsah balení

• Zařízení
• (2) Napájecí kabel
• (5) hotswap ventilátor
• (2) hotswap zdroj - 550W
• (4) Úchyty do 19" racku
• Šroubky

Enterprise Campus Aggregation (ECS-Aggregation) Produkt spadá do "Unifi Enterprise Partner Program" - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře. Funkce

Vysokokapacitní jádrový switch

* Agregační přepínač pro páteřní infrastrukturu enterprise sítí

Extrémní propustnost

* Přepínací kapacita až 3,6 Tbps * Non-blocking propustnost 1,8 Tbps * Forwarding rate až 2,4 Bpps

Masivní portová výbava

* 48× 25G SFP28 portů * 6× 100G QSFP28 portů

Vysoká dostupnost a redundance

* Podpora MC-LAG * Dva hot-swappable napájecí zdroje * Pět hot-swappable ventilátorů

Plnohodnotná L3 funkcionalita

* Směrování Layer 3 pro rozsáhlé sítě

Etherlighting™ technologie

* Inteligentní podsvícení portů pro lepší správu a diagnostiku

Profesionální rackové provedení

* 1U zařízení určené pro racky plné hloubky

Specifikace

ROZMĚRY A PROVEDENÍ Rozměry: 442,4 × 43,7 × 496 mm Provedení: Rack mount (1U, Full-Depth) PORTY SFP28: 48× (25G / 10G) QSFP28: 6× (100G / 40G) VÝKON Přepínací kapacita: 3,6 Tbps Non-blocking propustnost: 1,8 Tbps Forwarding rate: 2,4 Bpps Buffer paměť: 24 MB L2 / L3 TABULKY VLAN: 1 000 MAC adresa tabulka: 128 000 ARP záznamy: 96 000 IPv4 trasy: 288 000 ACL IPv4: 512 pravidel MAC: 512 pravidel L3 FUNKCE DHCP Server: Ano DHCP Relay: Ano Inter-VLAN routing: Ano Statické směrování: Ano L2 FUNKCE LACP: Ano MC-LAG: Ano STP / RSTP: Ano IGMP Snooping: Ano IGMP Querier / Fast Leave: Ano DHCP Snooping & Guarding: Ano Omezení rychlosti: Ano Port isolation: Ano Port mirroring: Ano Jumbo frames: Ano LLDP-MED: Ano Voice VLAN: Ano Loop protection: Ano NAPÁJENÍ Napájení: (2) AC vstup 100–240 V Zdroj: (2) Hot-swappable 550 W Max. příkon: 340 W PROVEDENÍ Materiál šasi: Ocel SGCC Konstrukce držáků: Ocel SGCC CHLAZENÍ Ventilátory: (5) hot-swappable DISPLEJ Displej: 1,3" dotykový LCM ODOLNOST ESD ochrana: ±12 kV vzduch / ±8 kV kontakt PROVOZNÍ PODMÍNKY Teplota: -5 až 40 °C Vlhkost: 10–95 % (nekondenzující) DALŠÍ Etherlighting™: Ano NDAA compliant: Ano Certifikace: CE, FCC, IC, Anatel SOFTWARE Aplikace: UniFi Network Minimální verze: 8.5.6

Přepínač - L3 - řízený - 48 x 25 Gigabit SFP28 + 6 x 100 Gigabit QSFP28 - Lze montovat do rozvaděče
