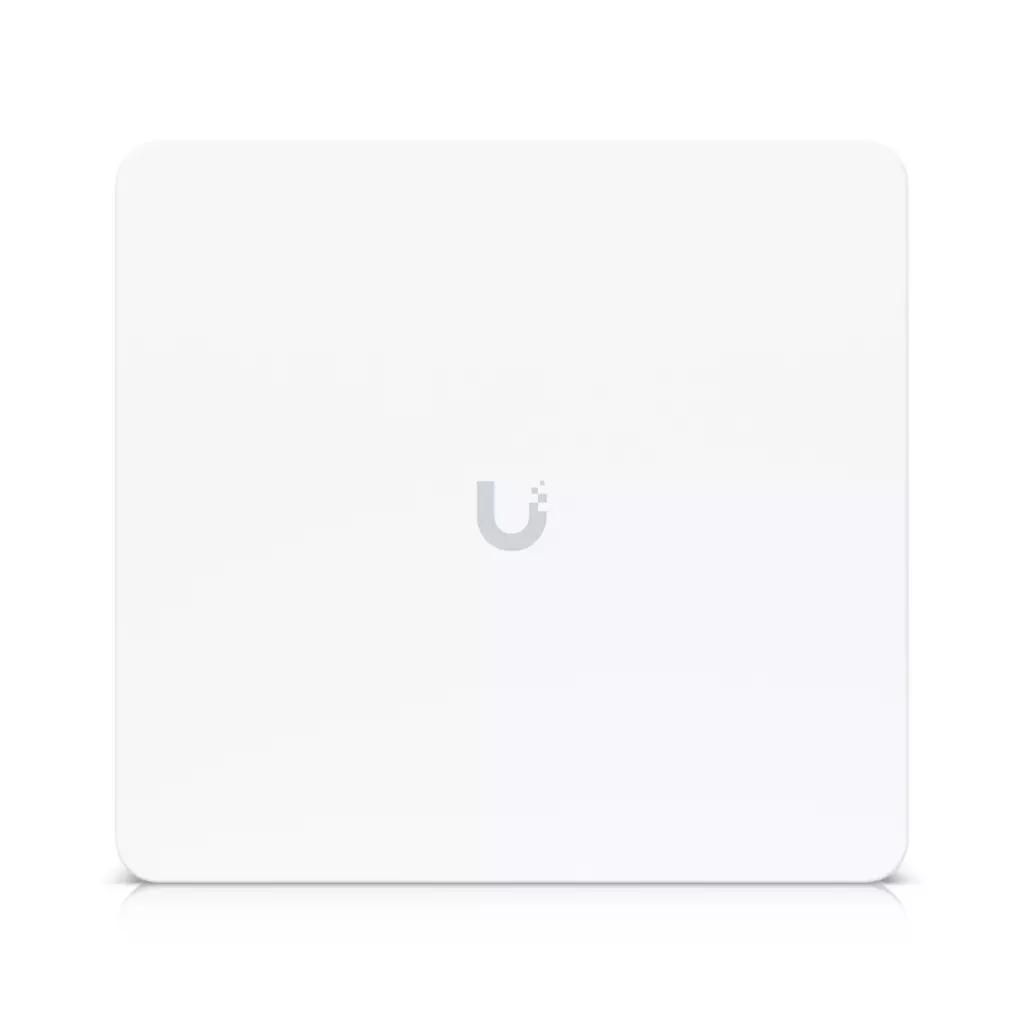

Ubiquiti EAH-8 - UniFi Access Enterprise Access Hub

UniFi Enterprise Access Hub Přístupový hub na podnikové úrovni s ovládáním průchodu až osmi dveřmi a podporou záložní baterie. * pouze pro vnitřní prostory Technické parametry Síťové rozhraní: 10x 10/100/1000 Base-T Způsob napájení: * vstup 100-240V AC, ~4,4A max, 50/60Hz * olověná baterie 32-48V DC Zdroj napájení: AC/DC, vnitřní Maximální spotřeba energie: 240W PoE rozhraní: 8x (piny 1, 2+; 3, 6-) Rozsah napětí PoE: 44–57V DC Celkový počet dostupných PoE: 60W Maximální pasivní PoE výkon na port: 15,4W Digitální vstup: * 8x pro zařízení se žádostí o výstup * 8x pro snímače polohy dveří * 1x pohotovostní Relé: * 8x Lock (12V nebo Dry) * 4x AUX pro pokročilé nastavení (zvonek/siréna/otvírání dveří) Rozměry: 379x355x105mm Hmotnost * zařízení: 9,1kg * držák: 624g Obsah balení: * Access Hub * držák na zeď * vrtací šablona * 4x hmoždinka T15 s vrutem * 1x šroub T8 * propojovací DC kabel * síťový kabel 230V

Ubiquiti UniFi Enterprise Access Hub

UniFi Enterprise Access Hub je inteligentní kontroler podnikové třídy s ovládáním vstupu a výstupu u až osmi dveří. Univerzální rozhraní podporuje většinu elektronických a magnetických zámků, a je kompatibilní s 12V příslušenstvím (tlačítka, alarmy, senzory pohybu atd.).

• Integrace s UniFi Access
• Osm portů RJ-45 PoE 802.3af pro přístupové čtečky UniFi
• 8× relé pro ovládání zámku (12 V nebo Dry)
• 4× výstupní relé AUX pro připojení externí sirény a automatického otevírání dveří
• 8+8 vstupů pro tlačítka, snímače pohybu a snímače polohy dveří
• 1× nouzový vstup (připojení k požárnímu poplachovému systému)
• Vzdálená správa zařízení UniFi Access pomocí jednoho jednoduchého rozhraní
• Nastavení zásad, plánů a oprávnění pro přístup
• Kompletní správa uživatelů, nastavení jejich rolí, přiřazování NFC karet, statistiky, kontrolní výpisy/protokoly atd.
• Podpora záložního napájení (vstup PP45 pro olověnou baterii, 32–48 V DC; baterie není součástí balení)
• Ocelové pouzdro s plastovým krytem a průchodem pro volitelný zámek
• Montáž na stěnu pomocí přiloženého držáku
• Certifikace: CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 (Třída 1)

ZÁKLADNÍ SPECIFIKACE

Montáž: na stěnu Rozhraní: 10× GbE RJ-45 (8× PoE 802.3af), 16× digitální vstup, 8× výstupní relé, 4× napájecí relé Napájení: AC 100–240 V, nebo baterie DC 32–48 V, max. příkon 240 W Hmotnost: 9,1 kg Rozměry: 379 × 355 × 105 mm

---

Poznámka: K provozu systému UniFi Access je vyžadováno zařízení UniFi Dream Machine Pro, UniFi Dream Machine SE, UniFi Dream Router, UniFi Dream Wall nebo Cloud Key Gen2 Plus.

---

Manuál (montážní návod): dl.ui.com/qig/eah-8/

---

Požadavky na PoE kabeláž Kabel kategorie 5e je minimální doporučená výkonnostní kategorie. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace. Minimální průřez vodiče povolený pro připojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0,13 mm²) pro propojovací kabely; 24 AWG (0,21 mm²) pro horizontální nebo stoupací kabel.

---

Doporučená max. délka kabelu	18 AWG UACC-Cable-DoorLockRelay	20 AWG	22 AWG	24 AWG
UA-Lock-Electric (400mA)	100 m	66 m	42 m	25 m
UA-Lock-Magnetic-270kg (500mA)	46 m	30 m	20 m	12 m
UA-Lock-Magnetic-540kg (800mA)	80 m	51 m	32 m	20 m
Other locks (1A)	36 m	24 m	15 m	9 m

---

---

---

Ubiquiti EAH-8 je přístupový hub s ovládáním průchodu až osmi dveří pro rodinné domy či firmy. Hub poskytuje kompatibilitu s většinou elektrických zámků, magnetických zámků a s celou řadou 12 V příslušenství jako jsou pohybové senzory, tlačítka, alarmy a mnohem více. Pro možný výpadek proudu je zařízení vybaveno možností připojení záložního zdroje. Konfigurace systému se provádí pomocí aplikace Unifi Access Controller.

Obsah balení

• Access Hub
• Držák na zeď
• Vrtací šablona
• (4) Hmoždinky s vruty
• Síťový kabel 230V
• Šroub T8
• Propojovací DC kabel

Ubiquiti EAH-8 je inteligentní přístupový hub navržený pro firmy a větší domy, umožňující ovládání průchodu až osmi dveřmi. Poskytuje kompatibilitu s většinou elektronických a magnetických zámků a podporuje širokou škálu 12V příslušenství, jako jsou pohybové senzory, tlačítka, alarmy a další. Pro zajištění nepřetržitého provozu v případě výpadku proudu je zařízení vybaveno možností připojení záložního zdroje. Konfigurace celého systému je intuitivně možná pomocí aplikace Unifi Access Controller, která umožňuje snadné a efektivní nastavení.

Klíčové vlastnosti

• Integrace s UniFi Access
• (8) Relé pro ovládání zámku (12 V nebo Dry)
• (8+8) Vstupů pro tlačítka, snímače pohybu a snímače polohy dveří
• (10) Gigabit LAN
• (8) PoE pro UniFi Access čtečky, PoE budget 60 W
• (4) Výstupní relé AUX pro připojení externí sirény a automatického otevírání dveří
• (1) Bateriová záloha přes DC vstup 32 až 48 V
• (1) Nouzový vstup (připojení k požárnímu poplachovému systému)
• Nastavení zásad, plánů a oprávnění pro přístup
• Kompletní správa uživatelů, nastavení jejich rolí, přiřazování NFC karet, statistiky, kontrolní výpisy/protokoly atd.

Poznámka: K provozu systému UniFi Access je vyžadováno zařízení UniFi Dream Machine Pro, UniFi Dream Machine SE, UniFi Dream Router, UniFi Dream Wall nebo Cloud Key Gen2+.

Obsah balení

• Zařízení - Enterprise Access Hub
• Držák na zeď
• Napájecí kabel
• Napájecí kabel pro připojení baterie
• Šroubky a hmoždinky

Ubiquiti EAH-8. Šířka: 355 mm, Hloubka: 379 mm, Výška: 105 mm

Overview Dimensions 379 x 355 x 105 mm (15 x 14 x 4.1") Supported Doors 8 Input Terminals (8) Door exit request (8) Door position (1) Emergency Power Method Universal input, 100–240V AC, Max. 4.4A, 50/60 Hz 32–48V DC Lead Acid Battery, Max. 7.5A @32V UniFi Application Suite Access Mechanical Weight Device: 9.1 kg (20 lb) Mount: 624 g (1.4 lb) Enclosure Material SGCC steel housing with polycarbonate cover Mount Material SGCC steel Mounting Wall Hardware Indoor and Outdoor Use Indoor only Ambient Operating Temperature 0 to 40° C (32 to 104° F) Ambient Operating Humidity 5 to 95% noncondensing Networking Interface (10) 10/100/1000 Base-T PoE Interface (8) PoE Total Available PoE 60W Power Supply AC/DC, internal Max. Power Consumption 240W Max. PoE Wattage per Port 15.4W Digital Input (8) Inputs for request-to-exit devices (8) Inputs for door position sensors (1) Emergency Dry Output Relay (8) Lock terminals (12V or Dry) (4) AUX terminals for advanced setup (Chime/Siren/Door opener) Powered Output Relay Lock: 12V DC, 1A/ Dry Aux: Dry only LEDs W/B Learn More Buttons (1) Factory-reset Recommend Max. Cable Length UA-Lock-Electric (400mA) 24 AWG length: 25 m (82 ft) 22 AWG length: 42 m (138 ft) 20 AWG length: 66 m (217 ft) 18 UACC-Cable-DoorLockRelay length: 100 m (328 ft) UA-Lock-Magnetic-540kg (500mA) 24 AWG length: 20 m (66 ft) 22 AWG length: 32 m (105 ft) 20 AWG length: 51 m (167 ft) 18 UACC-Cable-DoorLockRelay length: 80 m (262 ft) UA-Lock-Magnetic-270kg (800mA) 24 AWG length: 12 m (29 ft) 22 AWG length: 20 m (98 ft) 20 AWG length: 30 m (167 ft) 18 UACC-Cable-DoorLockRelay length: 46 m (151 ft) Other locks (1A) 24 AWG length: 9 m (30 ft) 22 AWG length: 15 m (49 ft) 20 AWG length: 24 m (79 ft) 18 UACC-Cable-DoorLockRelay length: 36 m (118 ft) PoE Cabling Requirements Cable 5e cabling is the minimum performance category recommended. The performance category utilized should match the transmission speed required at the installation site. The minimal conductor gauge permitted to connect between the PSE or power injector and the PD shall be 26 AWG (0.13 mm2 ) for patch cords; 24 AWG (0.21 mm2 ) for horizontal or riser cable. UL 294 Level Destructive attack: Level I Line security: Level I Endurance: Level I Standby power: Level I UL 294 Statement Compliance with IEEE 802.3 specifications was not verified as part of UL 294. The equipment is intended to comply with the section of the National Electrical Code, ANSI/NFPA 70, Article 725.121, Power Sources for Class 2 and Class 3 Circuits. CAN/ULC-60839-11-1 Grade Grade assignment: I Certifications CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 Document number, and issue date and/or revision level EAH-8, Ver 01 Software Management Application Access Software Information The software version can be checked at https://unifi.ui.com
