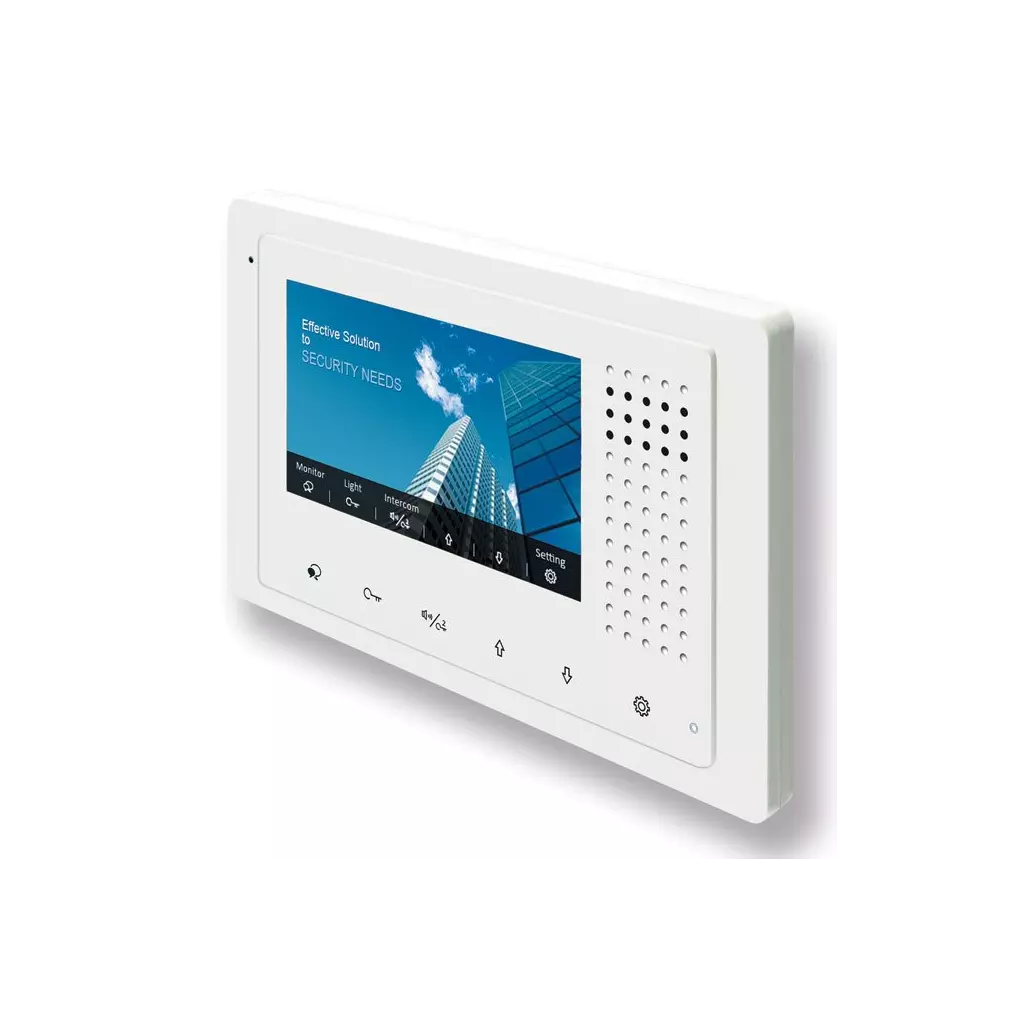

XtendLan Bytový monitor 2-drát D2/ LCD 4,3" 480x272/ CZ menu/ bílý

XtendLan DPM-D248 Komfortní barevný TFT 4.3" bytový monitor. Je určen pro 2drátový domovní systém. Nabízí české rozhraní a možnost připojení telefonních a RLC modulů. Podpora interkomu a ovládání druhého zámku. Vstup pro zvonek před bytem a výstup na externí zvonění. Max. 20 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Monitor automaticky zhasne, pokud do 30 sekund nikdo hovor nepřijme. ZÁKLADNÍ SPECIFIKACE Displej: 4,3" barevný, TFT, 800 x 480 Vnitřní paměť: ne Slot na microSD: ne Podpora TPS: ne Podpora DPA-D2-IPGv3: ano (IPGv3 slouží pro přepojení hovoru na SIP aplikaci v telefonu nebo IP telefon, přidá monitoru paměť na fotky navštěvníků nebo lze připojit monitor do dalšího segmentu přes LAN síť; dále přidá funkcí zobrazení času na monitoru ) Vstup pro zvonek před bytem, externí zvonění ano Podpora nastavení hlasitost zvonění, hlasitost hovoru jas, barevnost volitelné tóny pro venkovní zvonění a pro interkom nastavení doby zobrazení kamery 30s - 10 minut nastavení doby na rozepnutí zámku 1s - 99s Rozměry: 167 x 105 x 17 mm Napájení: poskytováno z domovní sběrnice, 24 V; odběr 7 mA v klidu, při komunikaci 145 mA Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice) Instalace: odnímatelný zadní plastový kryt, připevnění vruty na stěnu monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2polová svorkovnice), možnost zapojit odbočkově nebo průběžně k monitoru lze připojit bytový zvonek DIP přepínači nastavíte požadované ID (0-31) Výstup na externí zvukové zařízení pro zvonění 12 V / 100 mA max. Interkom mezi byty monitor má jmenný seznam, je možné zvolit účastníka Interkom mezi monitory v jednom bytě max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2drátovou sběrnici každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu Interkom na recepci jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty Manuál Příručka pro 2-drátové systémy (cz) - obsahuje úvod do problematiky a řešení většiny problémů, čtěte prosím pozorně a vytiskněte si před instalací Komplexní manuál pro 2-drátové systémy Ostatní download

XtendLan DPM-D248

Komfortní barevný TFT 4,3" bytový monitor. Je určen pro 2drátový domovní systém. Nabízí české rozhraní a možnost připojení telefonních a RLC modulů. Podpora interkomu a ovládání druhého zámku. Vstup pro zvonek před bytem a výstup na externí zvonění.

Max. 20 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Monitor automaticky zhasne, pokud do 30 sekund nikdo hovor nepřijme.

ZÁKLADNÍ SPECIFIKACE

Displej: 4,3" barevný, TFT, 400 × 272 Vnitřní paměť: ne Slot na microSD: ne Podpora TPS: ne Podpora DPA-D2-IPGv3: ano (IPGv3 slouží pro přepojení hovoru na SIP aplikaci v telefonu nebo IP telefon, přidá monitoru paměť na fotky navštěvníků nebo lze připojit monitor do dalšího segmentu přes LAN síť; dále přidá funkcí zobrazení času na monitoru) Vstup pro zvonek před bytem, externí zvonění ano Podpora nastavení

hlasitost zvonění, hlasitost hovoru

jas, barevnost

volitelné tóny pro venkovní zvonění a pro interkom

nastavení doby zobrazení kamery 30 s – 10 minut

nastavení doby na rozepnutí zámku 1 s – 99 s Rozměry: 167 × 105 × 17 mm Napájení: poskytováno z domovní sběrnice, 24 V; odběr 7 mA v klidu, při komunikaci 145 mA Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)

Instalace:

• odnímatelný zadní plastový kryt, připevnění vruty na stěnu
• monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2polová svorkovnice), možnost zapojit odbočkově nebo průběžně
• k monitoru lze připojit bytový zvonek
• DIP přepínači nastavíte požadované ID (0-31)
• Výstup na externí zvukové zařízení pro zvonění 12 V / 100 mA max.

Interkom mezi byty

• monitor má jmenný seznam, je možné zvolit účastníka

Interkom mezi monitory v jednom bytě

• max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2drátovou sběrnici
• každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu

Interkom na recepci

• jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty

---

Manuál

Příručka pro 2-drátové systémy (cz) - obsahuje úvod do problematiky a řešení většiny problémů, čtěte prosím pozorně a vytiskněte si před instalací

Komplexní manuál pro 2-drátové systémy

Ostatní download

---
