Victron propojovač baterií Cyrix-ct 12-24V 120A

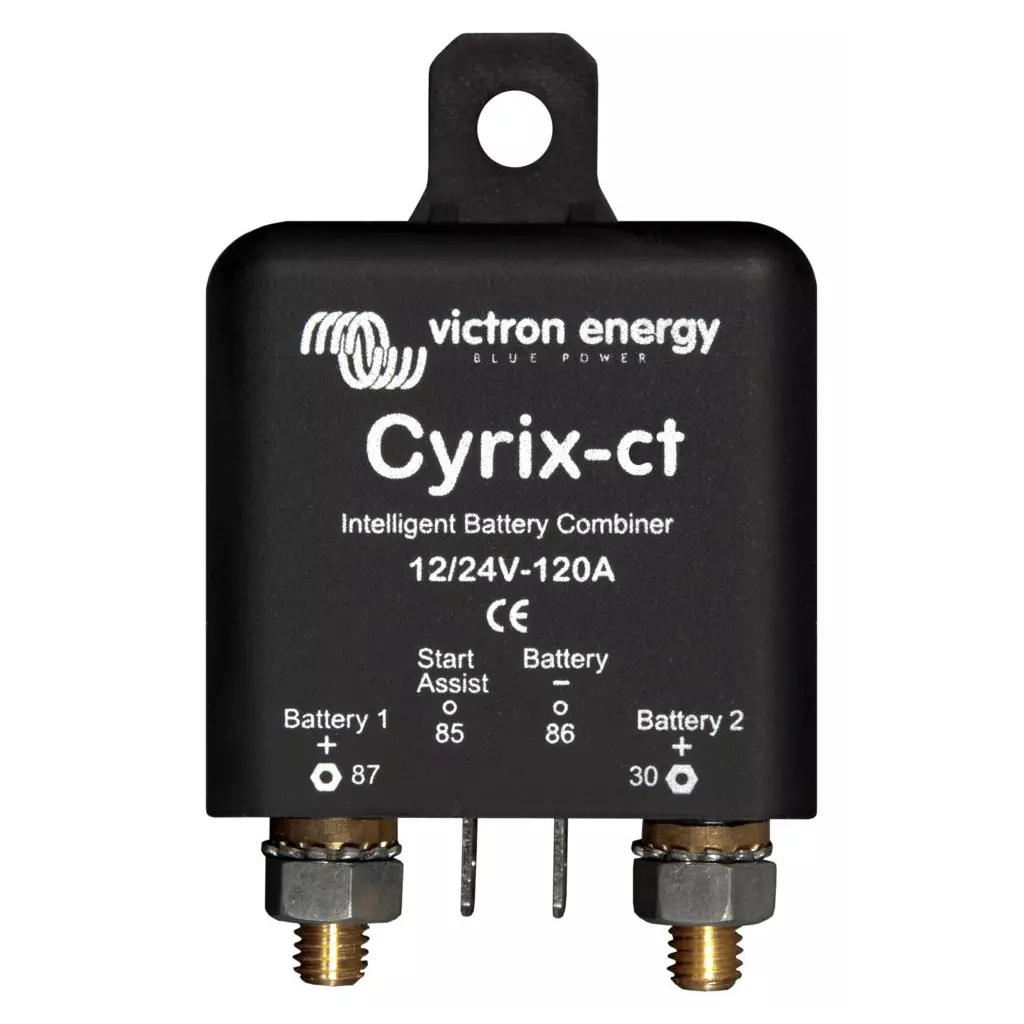

Victron Cyrix-ct 12/24V-120A

Propojovač baterií Cyrix je mikroprocesorem řízené výkonové relé, které automaticky propojí baterie paralelně, když jedna z nich dosáhla přednastaveného napětí (indikuje, že se baterie nabíjí) a odpojí baterie, když napětí poklesne pod úroveň udržovacího (float) napětí (indikuje, že jedna nebo více baterií je vybitých). Propojovače baterií Cyrix jsou dobrou náhradou oddělovačů Argo Diod. Jejich hlavní výhodou je, že nevykazují prakticky žádný napěťový úbytek, a proto nemusí být zvyšováno výstupní napětí nabíjecích alternátorů nebo nabíječek baterií.

Standardní Cyrix-ct (CT verze) je určen pro systémy s olověnými bateriemi.

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plně nabitého stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25,6 V) po dobu 10 minut nebo 11,8 V (23,6 V) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče.

Model Cyrix-ct je vybaven teplotní ochranou (např. v důsledku dlouhodobého přetížení nebo vysoké okolní teploty). Cyrix se v případě nadměrné teploty kontaktů odpojí a po ochlazení se opět zapne.

Paralelní připojení v případě nouze (Start Assist) Cyrix lze také zapojit pomocí tlačítka (Cyrix zůstane zapojen po dobu 30 sekund) nebo přepínače pro připojení baterií ručně (paralelně). To je užitečné zejména v případě nouze, kdy je startovací baterie vybitá nebo poškozená.

ZÁKLADNÍ SPECIFIKACE

Napětí systému: 12/24 V (autodetekce) Trvalý/kontinuální proud: 120 A Jmenovitý proud při rozběhu (5 sekund): 180 A Připojovací napětí: od 13 V do 13,8 V & od 26 do 27,6 V s inteligentní detekcí trendu Odpojovací napětí: od 11 V do 12,8 V & od 22 do 25,7 V s inteligentní detekcí trendu Typ připojení: 13 mm šroub (M6) Krytí (kategorie ochrany): IP54 Hmotnost: 0,11 kg Rozměry: 80 x 46 x 46 mm

---

---

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče. Model Cyric-ct je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota poklesne, Cyrix-ct se automaticky aktivuje.   Základní možnosti zapojení naleznete v níže přiloženém souboru "Schémata zapojení".   Technické údaje: Pracovní napětí: 12 nebo 24 V (autodetekce) Maximální proud z alternátoru: 150 A Maximální kontinuální proud v systému: 120 A Spotřeba proudu pokud není zařízení sepnuté: 4 mA Připojovací napětí (se zpožděním přibližně 10 minut):  13 V/ 26 V Připojovací napětí (se zpožděním přibližně 4 sekundy):  13,8 V/ 27,6 V Odpojovací napětí (se zpožděním přibližně 10 minut):  12,8 V/ 25,6 V Odpojovací napětí (se zpožděním přibližně 4 sekundy):  11,8 V/ 23,6 V Odpojovací přepětí: 16 V (32 V) Rozměry bez vývodů: 45 x 45 x 45 mm Materiál krytu: černý plast Stupeň ochrany: IP54 .

Inteligentní propojovač baterií Cyrix-CT kontroluje a řídí nabíjení, odpojování startovací a provozní baterie. Pokud se na jedné z baterií dosáhne napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct obojí baterie propojí a nabíjejí se obojí baterie současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25,6V) po dobu 10 minut nebo 11,8V (23,6V) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou mít odlišné kapacity, typy a konstrukce. Předpokládá se, že každá baterie napájí svůj vlastní spotřebič. Model je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota klesne, Cyrix-ct se automaticky aktivuje. Inteligentní monitoring baterie Některé propojovače baterií odpojí baterii jakmile zaznamenají krátký ale silný proud. Také mohou přestat fungovat když se připojí velká ale vybitá baterie, protože DC napětí okamžitě skočí pod nepřípustnou hodnotu, přestože jsou baterie připojeny. Software Cyrix-CT udělá více než připojuje a odpojuje baterie na základě napětí baterie, které zaznamená jistý pevně nastavený čas. Cyrix-CT sleduje obecný trend stoupání nebo poklesu napětí a snaží se změnit aktuální stav pouze v případě, že se vývoj napětí mění v průběhu určitého času. Tento čas závisí na velikosti odchylky napětí od vývoje napětí. Upřednostňuje startovací baterii V typickém systému je alternátor přímo napojen na startovací baterii. Přídavná baterie a všechny ostatní jsou připojeny na startovací baterii prostřednictvím Cyrix CT přepojovače. Když CyrixCT zpozoruje, že startovací baterie dosáhla připojovací napětí, nastane připojení aby se mohli paralelně nabíjet i baterie. Obousměrné napětí a napájení z obou baterií CyrixCT monitoruje napětí obou připojených baterií. Propojí je i v případě, že přídavná baterie je nabíjena nabíječkou. CyrixCT má duální napájení. Také pracuje i když napětí jedné baterie je velmi nízké. Abyste se vyhnuli nečekané operací během instalace nebo během toho jako je jedna baterie odpojena, CyrixCT nebude v provozu pokud jedna ze dvou baterií má napětí <2V (<4V v 24V systému). Paralelně zapojení v případě nouze CyrixCT také umí propojit baterie zmáčknutím tlačítka. CyrixCT nechá propojené baterie ještě 30sek. A nebo manuálně propojte pararelně baterie. Toto je užitečné v případě nouze, když je startovací baterie slabá nebo poškozená. Technické parametry: Pracovní napětí: 12 nebo 24 V (autodetekce) Maximální proud z alternátoru: 150 A Maximální kontinuální proud v systému: 120 A Spotřeba proudu pokud není zařízení zapnuté: 4 mA Připojovací napětí (se zpožděním přibližně 10 minut): 13 V / 26 V Připojovací napětí (se zpožděním přibližně 4 sekundy): 13,8 V / 27,6 V Odpojovací napětí (se zpožděním přibližně 10 minut): 12,8 V / 25,6 V Odpojovací napětí (se zpožděním přibližně 4 sekundy): 11,8 V / 23,6 V Odpojovací přepětí: 16 V (32 V) Spotřeba v případě uzavření obvodu: 220mA (120mA v případě 24V) Rozměry bez vývodů: 45 x 45 x 80 mm Materiál krytu: černý plast Stupeň ochrany: IP54

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče. Model Cyric-ct je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vyonutí. Jakmile teplota poklesne, Cyrix-ct se automatickyaktivuje.&lt;BR/&gt;&lt;BR/&gt;**Technické údaje:** &lt;BR/&gt;Pracovní napětí: 12 nebo 24 V (autodetekce)&lt;BR/&gt;Maximální proud z alternátoru: 150A &lt;BR/&gt;Maximální kontinuální proud v systému: 120A &lt;BR/&gt;Spotřeba proudu v rozpojeném stavu:4mA &lt;BR/&gt;Připojovací napětí (se zpožděním přibližně 10 minut): 13V/26V &lt;BR/&gt;Připojovací napětí (se zpožděním přibližně 4 sekundy): 13,8V/ 27,6V &lt;BR/&gt;Odpojovací napětí (se zpožděním přibližně 10 minut): 12,8V/ 25,6V &lt;BR/&gt;Odpojovací napětí (se zpožděním přibližně 4 sekundy): 11,8V/ 23,6V &lt;BR/&gt;Odpojovací přepětí: 16V (32 V) &lt;BR/&gt;Rozměry bez vývodů: 45 x 45 x 45 mm &lt;BR/&gt;Krytí IP54 &lt;BR/&gt;

Propojovač baterií Cyrix-ct 12-24V 120A Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče. Model Cyric-ct je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota poklesne, Cyrix-ct se automaticky aktivuje. Základní možnosti zapojení naleznete v níže přiloženém souboru "Schémata zapojení". Parametry produktu: Pracovní napětí: 12 nebo 24 V (autodetekce) Maximální proud z alternátoru: 150 A Maximální kontinuální proud v systému: 120 A Spotřeba proudu pokud není zařízení sepnuté: 4 mA Připojovací napětí (se zpožděním přibližně 10 minut): 13 V/ 26 V Připojovací napětí (se zpožděním přibližně 4 sekundy): 13,8 V/ 27,6 V Odpojovací napětí (se zpožděním přibližně 10 minut): 12,8 V/ 25,6 V Odpojovací napětí (se zpožděním přibližně 4 sekundy): 11,8 V/ 23,6 V Odpojovací přepětí: 16 V (32 V) Rozměry bez vývodů: 45 x 45 x 45 mm Materiál krytu: černý plast Stupeň ochrany: IP54

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu 4 sekund, dojde k vzájemnému odpojení baterií.

Victron Cyrix-ct 12/24V-120A

Propojovač baterií Cyrix je mikroprocesorem řízené výkonové relé, které automaticky propojí baterie paralelně, když jedna z nich dosáhla přednastaveného napětí (indikuje, že se baterie nabíjí) a odpojí baterie, když napětí poklesne pod úroveň udržovacího (float) napětí (indikuje, že jedna nebo více baterií je vybitých). Propojovače baterií Cyrix jsou dobrou náhradou oddělovačů Argo Diod. Jejich hlavní výhodou je, že nevykazují prakticky žádný napěťový úbytek, a proto nemusí být zvyšováno výstupní napětí nabíjecích alternátorů nebo nabíječek baterií.

Standardní Cyrix-ct (CT verze) je určen pro systémy s olověnými bateriemi.

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plně nabitého stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25,6 V) po dobu 10 minut nebo 11,8 V (23,6 V) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče.

Model Cyrix-ct je vybaven teplotní ochranou (např. v důsledku dlouhodobého přetížení nebo vysoké okolní teploty). Cyrix se v případě nadměrné teploty kontaktů odpojí a po ochlazení se opět zapne.

Paralelní připojení v případě nouze (Start Assist) Cyrix lze také zapojit pomocí tlačítka (Cyrix zůstane zapojen po dobu 30 sekund) nebo přepínače pro připojení baterií ručně (paralelně). To je užitečné zejména v případě nouze, kdy je startovací baterie vybitá nebo poškozená.

ZÁKLADNÍ SPECIFIKACE

Napětí systému: 12/24 V (autodetekce) Trvalý/kontinuální proud: 120 A Jmenovitý proud při rozběhu (5 sekund): 180 A Připojovací napětí: od 13 V do 13,8 V & od 26 do 27,6 V s inteligentní detekcí trendu Odpojovací napětí: od 11 V do 12,8 V & od 22 do 25,7 V s inteligentní detekcí trendu Typ připojení: 13 mm šroub (M6) Krytí (kategorie ochrany): IP54 Hmotnost: 0,11 kg Rozměry: 80 x 46 x 46 mm

---

---
