MIKROTIK • CRS518-16XS-2XQ-RM • 100 Gigabit 18-portový Cloud Router Switch

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM je výbavou nadupaný páteřní switch pro vaši síť a je vybaven 2x QSFP28 (100 Gbps), 16x SFP28 (1/10/25 Gbps), jedním 10/100Mbps metalickým portem určený pouze pro management, konzolovým RJ45 portem, dvěmi Hot-Swap napájecími moduly a čtyřmi Hot-Swap ventilátory. Switch tak poskytuje celkovou propustnost 600 Gbps, přepínací kapacitu 1.2 Tbps, přeposílání až 600 Mpps u většiny běžných paketů a díky Marvell Prestera Aldrin2 switch chipu i L3 Hardware Offloading. Pokud pracujete s velkým objemem dat, například jako poskytovatel internetu nebo správce datového centra, pak je tento switch perfektní upgrade pro vaši síť. Redundantní napájení CRS518-16XS-2XQ-RM má dva Hot-Swap napájecí moduly s možností redudance. V případě selhání napájení na primárním zdroji může funkci zastoupí zdroj druhý, který je v tu chvíli již připraven. Výpadek jednoho zdroje tedy neohrozí chod vaší sítě. Technické parametry Konektory a rozhraní Rychlost LAN: (1) 10/100Mbps Gigabit LAN: Ano Optické rozhraní: (16) 1G/10G/25Gbps + (2) 100Gbps Sériový port: RJ45 USB: Ano Napájení Redundantní napájení: Ano Typ napájení: Ze sítě (230V) Max. spotřeba energie [W]: 45 Napájení přes konektor/svorkovnici: 230V AC Fyzické charakteristiky Provedení: Rackmount Počet "U" pozic: 1 Ventilátory: (4) 40 x 40 mm Šasi: Kovové Tlačítka: Reset Provozní teplota [°C]: -40 až 70 Šířka [mm]: 443 Výška [mm]: 45 Hloubka [mm]: 265 Hardware CPU: QCA9531 Frekvence CPU [MHz]: 650 Počet CPU jader: 1 Interní uložiště [MB]: 16 RAM [MB]: 64 Obecné Rychlost přepínání [Gbps]: 1200 Rychlost předávání paketů [Mpps]: 600 Software Web management: Ano Funkce: VLAN, QoS, DHCP snooping, L3 Operační systém: RouterOS - L5 Výchozí IP adresa: 192.168.88.1 Výchozí jméno a heslo: admin / - Obsah balení - Zařízení - (2) napájecí kabel - Úchyty do 19" racku

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM je výbavou nadupaný páteřní switch pro vaši síť a je vybaven 2× QSFP28 (100 Gbps), 16× SFP28 (1/10/25 Gbps), jedním 10/100Mbps metalickým portem určený pouze pro management, konzolovým RJ45 portem, dvěmi Hot-Swap napájecími moduly a čtyřmi Hot-Swap ventilátory. Switch tak poskytuje celkovou propustnost 600 Gbps, přepínací kapacitu 1.2 Tbps, přeposílání až 600 Mpps u většiny běžných paketů a díky Marvell Prestera Aldrin2 switch chipu i L3 Hardware Offloading. Pokud pracujete s velkým objemem dat, například jako poskytovatel internetu nebo správce datového centra, pak je tento switch perfektní upgrade pro vaši síť. Redundantní napájení CRS518-16XS-2XQ-RM má dva Hot-Swap napájecí moduly s možností redudance. V případě selhání napájení na primárním zdroji může funkci zastoupí zdroj druhý, který je v tu chvíli již připraven. Výpadek jednoho zdroje tedy neohrozí chod vaší sítě. Technické parametry • CPU: QCA9531 • Počet jader CPU: 1 • Frekvence CPU: 650 MHz • Model přepínacího čipu: 98DX8525 • Licence: RouterOS 6 • Operační systém: RouterOS (pouze v7) • Velikost paměti RAM: 64 MB • Velikost paměti: 16 MB • Typ úložiště: FLASH • MTBF Přibližně: 200 000 hodin při 25°C • Testovaná okolní teplota: -40°C až 70°C • Počet vstupů střídavého proudu: 2 • Rozsah vstupů střídavého proudu: 100-240 V • Maximální spotřeba energie: 95 W • Maximální spotřeba energie bez přídavných zařízení: 45 W • Typ chlazení: 4 ventilátory • Porty Ethernet 10/100Mbps: 1 • Počet portů 25G SFP28: 16 • Počet portů 100G QSFP28: 2 • Sériový konzolový port: RJ45 • Počet portů USB: 1 • Reset napájení USB: Ano • Typ slotu USB: USB typu A • Maximální proud USB (A): 1 • Certification: CE, EAC, ROHS • IP: 20 Obsah balení Zařízení (2) napájecí kabel Úchyty do 19" racku

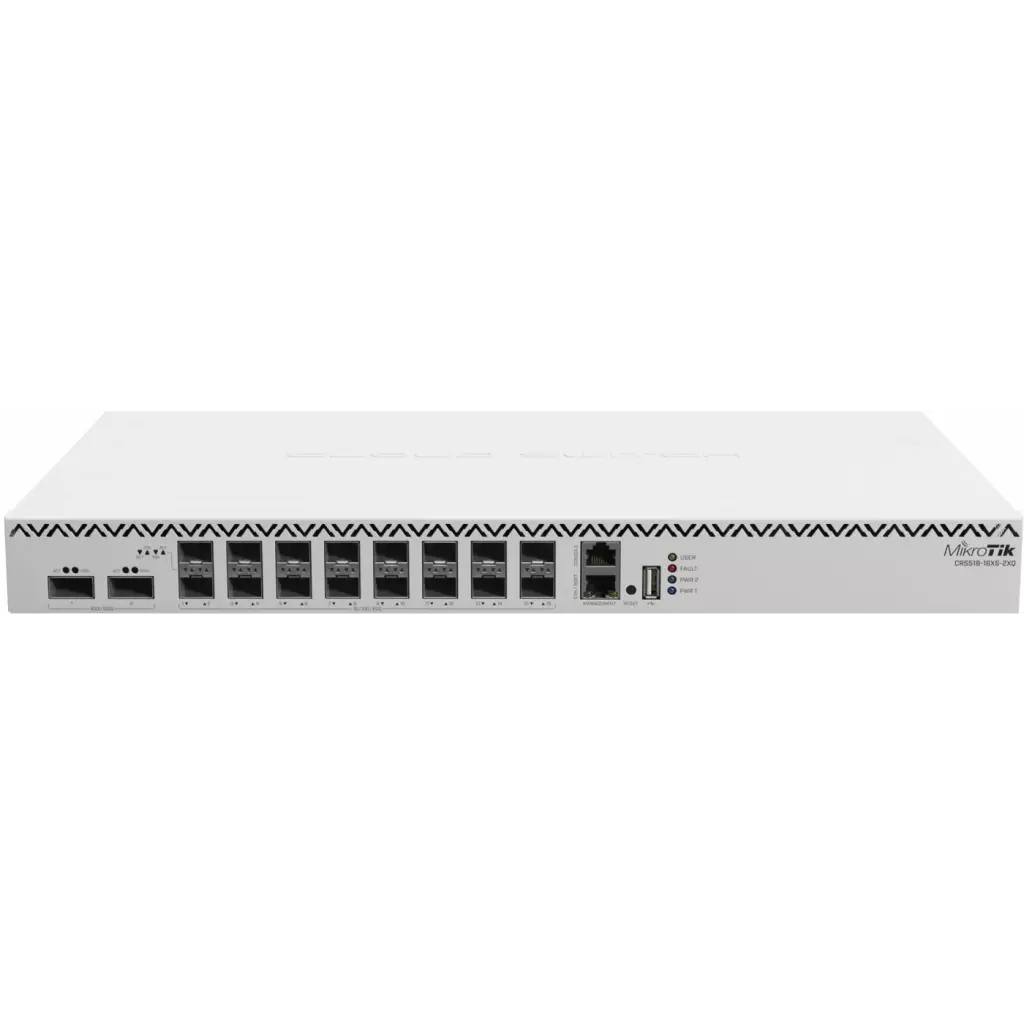

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM

Výkonný enterprise Cloud Router Switch se dvěma 100G QSFP28, šestnácti 25G SFP28 a jedním RJ-45 Ethernet portem + RJ-45 konzole a USB port. Switch poskytuje 100Gigabitové optické spojení, a je tak ideálním řešením jak pro poskytovatele internetu, tak i pro firmy či datová centra. Switch je vybaven procesorem Qualcomm QCA9531 650 MHz, 64 MB paměti RAM a špičkovým přepínacím čipem Marvell Prestera Aldrin2 (98DX8525), který zvládne i tu nejvyšší zátěž. Díky duálnímu zdroji napájení a ventilátorům s možností výměny za provozu se nemusíte obávat zbytečných výpadků. Součástí switche je MikroTik RouterOS v7 a plnohodnotná licence L6.

• Podpora L3 Hardware Offloading
• Kapacita 1,2 Tbps, propustnost 600 Gbps, směrovací rychlost až 600 Mpps
• Určeno především pro poskytovatele připojení, firmy, datová centra atd.
• Redundantní napájení (Hot-Swap) + ventilátory vyměnitelné za provozu (Hot-Swap)
• 2x 100G QSFP28, 16x 25G SFP28, 1x RJ-45 (100 Mbps), 1x konzolový port (RJ-45), 1x USB typ A
• Qualcomm QCA9531 650 MHz, Marvell Prestera Aldrin2 (98DX8525), 64 MB RAM, 16 MB Flash
• L3 hardware offloaded routing, ACL, LACP, MLAG, Jumbo frames, IGMP/MLD snooping

Informace k systému RouterOS MikroTik

•   Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
•   Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
•   Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
•   Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
•   Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
•   MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
•   MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

ZÁKLADNÍ SPECIFIKACE

Procesor: Qualcomm QCA9531, 650 MHz, 1jádrový Přepínací čip a paměť: Marvell Prestera Aldrin2 (98DX8525), 64 MB RAM, 16 MB Flash Porty: 2x 100G QSFP28, 16x 25G SFP28, 1x RJ-45 (100 Mbps), 1x konzolový port (RJ-45), 1x USB typ A Operační systém: MikroTik RouterOS v7 (licence level L6) Podpora PoE: ne Napájení: 2x AC 100-240 V interní zdroj (Hot-Swap) Rozměry: 443 x 265 x 44,5 mm

---

---

---

Užitečné odkazy a videa:

Prohlášení o shodě + uživatelský manuál

Nastavení zařízení přes rychlého průvodce Quick Set

Aplikace pro ovládání z mobilního telefonu

Resetování zařízení, funkce resetovacího tlačítka

Obnova systému RouterOS MikroTik přes utilitu Netinstall

Nastavení překladu adres (NAT)

Nastavení Load Balancing (rozdělení provozu mezi více internetových přípojek)

Nastavení Failover (přepnutí linky na záložní v případě výpadku)

---

Multiple uplinks using PCC & Load balancing

Static NAT & RouterOS

MikroTips: Netinstall

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM je výbavou nadupaný páteřní switch pro vaši síť a je vybaven 2× QSFP28 (100 Gbps), 16× SFP28 (1/10/25 Gbps), jedním 10/100Mbps metalickým portem určený pouze pro management, konzolovým RJ45 portem, dvěmi Hot-Swap napájecími moduly a čtyřmi Hot-Swap ventilátory. Switch tak poskytuje celkovou propustnost 600 Gbps, přepínací kapacitu 1.2 Tbps, přeposílání až 600 Mpps u většiny běžných paketů a díky Marvell Prestera Aldrin2 switch chipu i L3 Hardware Offloading. Pokud pracujete s velkým objemem dat, například jako poskytovatel internetu nebo správce datového centra, pak je tento switch perfektní upgrade pro vaši síť. Redundantní napájení CRS518-16XS-2XQ-RM má dva Hot-Swap napájecí moduly s možností redudance. V případě selhání napájení na primárním zdroji může funkci zastoupí zdroj druhý, který je v tu chvíli již připraven. Výpadek jednoho zdroje tedy neohrozí chod vaší sítě. Obsah balení Zařízení (2) napájecí kabel Úchyty do 19" racku

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM je výbavou nadupaný páteřní switch pro vaši síť a je vybaven 2× QSFP28 (100 Gbps), 16× SFP28 (1/10/25 Gbps), jedním 10/100Mbps metalickým portem určený pouze pro management, konzolovým RJ45 portem, dvěmi Hot-Swap napájecími moduly a čtyřmi Hot-Swap ventilátory. Switch tak poskytuje celkovou propustnost 600 Gbps, přepínací kapacitu 1.2 Tbps, přeposílání až 600 Mpps u většiny běžných paketů a díky Marvell Prestera Aldrin2 switch chipu i L3 Hardware Offloading. Pokud pracujete s velkým objemem dat, například jako poskytovatel internetu nebo správce datového centra, pak je tento switch perfektní upgrade pro vaši síť. Redundantní napájení CRS518-16XS-2XQ-RM má dva Hot-Swap napájecí moduly s možností redudance. V případě selhání napájení na primárním zdroji může funkci zastoupí zdroj druhý, který je v tu chvíli již připraven. Výpadek jednoho zdroje tedy neohrozí chod vaší sítě. Obsah balení - Zařízení - 2x napájecí kabel - Úchyty do 19" racku

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM je výbavou nadupaný páteřní switch pro vaši síť a je vybaven 2× QSFP28 (100 Gbps), 16× SFP28 (1/10/25 Gbps), jedním 10/100Mbps metalickým portem určený pouze pro management, konzolovým RJ45 portem, dvěmi Hot-Swap napájecími moduly a čtyřmi Hot-Swap ventilátory. Switch tak poskytuje celkovou propustnost 600 Gbps, přepínací kapacitu 1.2 Tbps, přeposílání až 600 Mpps u většiny běžných paketů a díky Marvell Prestera Aldrin2 switch chipu i L3 Hardware Offloading. Pokud pracujete s velkým objemem dat, například jako poskytovatel internetu nebo správce datového centra, pak je tento switch perfektní upgrade pro vaši síť.

Redundantní napájení

CRS518-16XS-2XQ-RM má dva Hot-Swap napájecí moduly s možností redudance. V případě selhání napájení na primárním zdroji může funkci zastoupí zdroj druhý, který je v tu chvíli již připraven. Výpadek jednoho zdroje tedy neohrozí chod vaší sítě.

Obsah balení

• Zařízení
• (2) napájecí kabel
• Úchyty do 19" racku

Nový zástupce řady 100 Gigabitových produktů v podobě seriózního switche podnikové úrovně. K nasazení v aplikacích, kde hustota portů CRS504 nepostačí. S 2x 100 Gigabitovými porty QSFP28 a 16x 25 Gigabitovými porty SFP28 se jedná o cenově výhodný doplněk každé podnikové sítě nebo datového centra. Díky duálnímu zdroji napájení a ventilátorům s možností výměny za provozu se nemusíte obávat zbytečných výpadků. Příklad nasazení Nahoře umístěné dva "vlajkové" switche CCR2216, které zajišťují hlavní konektivitu a směrování. Následuje bleskurychlé 100-gigabitové připojení ke třem přepínačům distribuční úrovně prostředmictvím CRS518. Přepínače CRS518 připojují každé zařízení na úrovni přístupu k hlavní síti, zabývají se filtrováním provozu a vynucováním síťových zásad. A to vše zvládají s grácií díky fantastickému přepínacímu čipu Marvell Prestera Aldrin2. Tentýž čip, který je integrován i ve vlajkovém modelu výrobce CCR2216. Dva hot-swap napájecí zdroje podporují vysoký rozsah vstupního napětí: 100-240V. Vlastní switch sotřebuje až 45 W energie, celková maximální spotřeba se všemi přídavnými zařízeními dosahuje 77 W. Vyšší náročnost na spotřebu oproti CRS504 vychází z osazení 16x 25Gigabitovými porty. Hlavní parametry switche: • podporuje VLAN (802.1Q, 802.1ad) • hardware offloaded routing L3, ACL, LACP, MLAG, Jumbo rámce, IGMP/MLD snooping a další Získáváte tak aktivní prvek se základními funkcemi řiditelného switche s dalšími přidanými funkcemi, např. • port-to-port forwarding management • MAC filter • VLANs configuration • mirror traffic • bandwidth limitation • MAC and IP header fields adjustment SwOS je konfiguratelné z webového prohlížeče, vedle bežných funkcí řiditelných switchů umožňuje například • port-to-port forwarding management • apply MAC filter • configure VLANs • mirror traffic • apply bandwidth limitation • adjust some MAC and IP header fields Technické specifikace: Product code: CRS518-16XS-2XQ-RM Switch chip model: 98DX8525 CPU: QCA9531 650 MHz CPU architecture: MIPSBE CPU core count: 1 Size of RAM: 64 MB RAM type: DDR2 Storage: 16 MB, Flash Number of 100M Ethernet ports: 1 Number of 25G SFP28 ports: 16 Number of 100G QSFP28 ports: 2 USB port: 1 (type A) Operating system: Only v7 RouterOS Dimensions: 443 x 265 x 44.5 mm Operating temperature: -40°C to +70°C Number of AC inputs: 2 Nominal voltage: 12 V Nominal current: 12.5 A AC input range: 100-240 V Max power consumption (without attachments): 45 W Max power consumption: 77 W Upozornění: Výrobce MIKROTIK nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová vylepšení. GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM je výbavou nadupaný páteřní switch pro vaši síť - je vybaven 2× QSFP28 (100 Gbps), 16× SFP28 (1/10/25 Gbps), jedním 10/100Mbps metalickým portem určeným pouze pro management, konzolovým RJ45 portem, dvěma Hot-Swap napájecími moduly a čtyřmi Hot-Swap ventilátory. Switch tak poskytuje celkovou propustnost 600 Gbps, přepínací kapacitu 1.2 Tbps, přeposílání až 600 Mpps u většiny běžných paketů a díky Marvell Prestera Aldrin2 switch chipu i L3 Hardware Offloading. Pokud pracujete s velkým objemem dat, například jako poskytovatel internetu nebo správce datového centra, pak je tento switch perfektní upgrade pro vaši síť.

Redundantní napájení

CRS518-16XS-2XQ-RM má dva Hot-Swap napájecí moduly s možností redudance. V případě selhání napájení na primárním zdroji může funkci zastoupí zdroj druhý, který je v tu chvíli již připraven. Výpadek jednoho zdroje tedy neohrozí chod vaší sítě.

Obsah balení

• Zařízení
• (2) napájecí kabel
• Úchyty do 19" racku

Routerboard CRS518-16XS-2XQ-RM značky Mikrotik disponuje 2x 100gigabitovým QSFP28 porty a 16x 25gigabitovými SFP28 porty, díky čemuž se z něj stává ideální řešení pro všechny podnikové sítě a datová centra.

Samozřejmostí je duální redundantní napájení a výměna ventilátorů za provozu.

25 Gigabitové porty jsou zpětně kompatibilní s 10 Gigabitovými a 1 Gigabitovými SFP zařízeními.







Specifikace:

- Switch chip model: 98DX8525

- Počet jader CPU: 1

- Velikost RAM: 64 MB

- Typ RAM: DDR2

- Kapacita: 16 MB, Flash

- Počet 100M Ethernetových portů: 1

- Počet 25G SFP28 portů: 16

- Počet 100G QSFP28 portů: 2

- Operační systém: pouze v7 RouterOS

- Počet AC vstupů: 2

- Vstupní rozsah napětí: 100 - 240 V

- Maximální spotřeba energie: 77 W



Další informace:

- Provozní teplota: -40 °C až 70 °C

- Rozměry: 443 x 265 x 44,5 mm



Obsah balení: jednotka, 2 napájecí kabely, sada šroubků, úchytky do racku





CRS518-16XS-2XQ-RM je vysoce výkonné síťové zařízení navržené pro úkoly vyžadující velké množství dat a složité síťové prostředí. Tento produkt od renomovaného výrobce MikroTik je ideální volbou pro profesionální uživatele, kteří hledají spolehlivé a efektivní řešení pro své síťové potřeby.

Zařízení je poháněno procesorem QCA9531, který pracuje na frekvenci 750 MHz, a je vybaveno 64 MB RAM, což zajišťuje plynulé zpracování síťových operací. Díky těmto technickým parametrům je CRS518-16XS-2XQ-RM schopno efektivně zvládat náročné úkoly a poskytovat vysokou úroveň výkonu.

Zařízení obsahuje přepínač 98DX8525, který usnadňuje efektivní směrování a přepínání datových paketů. Tato funkce je klíčová pro zajištění rychlé a spolehlivé komunikace v síti, což je nezbytné pro moderní podnikové aplikace a služby.

CRS518-16XS-2XQ-RM je součástí produktové řady CRS a představuje ideální volbu pro organizace, které potřebují robustní a flexibilní síťové řešení. S tímto modelem získáte zařízení, které je nejen výkonné, ale také snadno konfigurovatelné a přizpůsobitelné vašim specifickým potřebám.

MikroTik Cloud Router Switch CRS518-16XS-2XQ-RM je funkcemi nabitý páteřní přepínač pro vaši síť a funkce2× QSFP28(100 Gbps), 16× SFP28(1/10/25 Gbps), jeden Kovový port 10/100 Mbps určeno pouze pro správu, konzolový port RJ45, dva Hot-Swap napájecí moduly a čtyři Hot-Swap ventilátory. Switch tak poskytuje celkovou propustnost 600 Gbps, přepínací kapacitu 1,2 Tbps, přeposílání až 600 Mpps pro většinu běžných paketů a díky čipu přepínače Marvell Prestera Aldrin2 takéL3 Hardware Offloading. Pokud pracujete s velkým množstvím dat, například jako anPoskytovatel internetu nebo Správce datového centra, pak je tento přepínač perfektním upgradem pro vaši síť.

Redundantní napájení

CRS518-16XS-2XQ-RM má dva hot-swap napájecí moduly s možnosti redundance. V případě výpadku napájení na primárním zdroji lze funkci nahradit druhým zdrojem, který je v tu chvíli již připraven. Výpadek jednoho zdroje tedy neohrozí provoz vaší sítě.

technické parametry

Konektory a rozhraní

Rychlost LAN:(1) 10/100 Mbps

Gigabit LAN:Ano

Optická rozhraní:(16) 1G/10G/25Gbps + (2) 100Gbps

Sériový port:RJ45

USB:Ano

Napájení

Redundantní napájení:Ano

Typ napájení:Napájení ze sítě (230V)

Max. spotřeba [W]:45

Napájení přes konektor/svorku:230V AC

Fyzikální vlastnosti

Design:Rackmount

pozice "U":1

Fanoušci:(4) 40 x 40 mm

Konstrukce podvozku:Kov

tlačítka:Resetovat

Provozní teplota [°C]:-40 až 70

Šířka [mm]:443

Výška [mm]:45

Hloubka [mm]:265

Hardware

PROCESOR:QCA9531

Frekvence CPU [MHz]:650

CPU jádra:1

Interní úložiště [MB]:16

RAM [MB]:64

Všeobecné

Přepínací kapacita [Gbps]:1200

Rychlost přesměrování paketů [Mpps]:600

Software

Správa webu:Ano

Funkce:VLAN, QoS, DHCP snooping, L3

Operační systém:RouterOS - L5

Výchozí IP adresa:192.168.88.1

Výchozí přihlašovací jméno a heslo:admin / -
