MikroTik CRS504-4XQ-OUT

MikroTik CRS504-4XQ-OUT Cloud Router Switch * všestranný, ultra rychlý switch odolný vůči povětrnostním vlivům * možnost instalace na zeď či stožár * RouterOS v7 s licencí L5 a SwitchOS Specifikace Architektura: MIPSBE Procesor: QCA9531 Počet jader CPU: 1 Frekvence CPU: 650MHz Operační systém: RouterOS v7, úroveň licence 5 Velikost paměti RAM: 128MB Velikost úložiště: 32MB Napájení: PoE, DC konektor, DC svorkovnice (2-pin) Napájení přes PoE: 802.3bt, 43 .. 57V DC Napájení přes konektor/svorkovnici: 36 .. 57V DC Maximální spotřeba energie: 38W Ethernet: 10/100/1000Mbps (1x RJ-45) Optické rozhraní: 4x 100G QSFP28 Sériový port: 1x RJ45 Stupeň krytí: IP66 Rozměry: 330x200x70mm Obsah balení: * switch * gigabitový PoE injektor * napájecí adaptér 48V/0,95A * držáky na zeď, šroubky * kovová stahovací spona

MikroTik Cloud Router Switch CRS504-4XQ-OUT

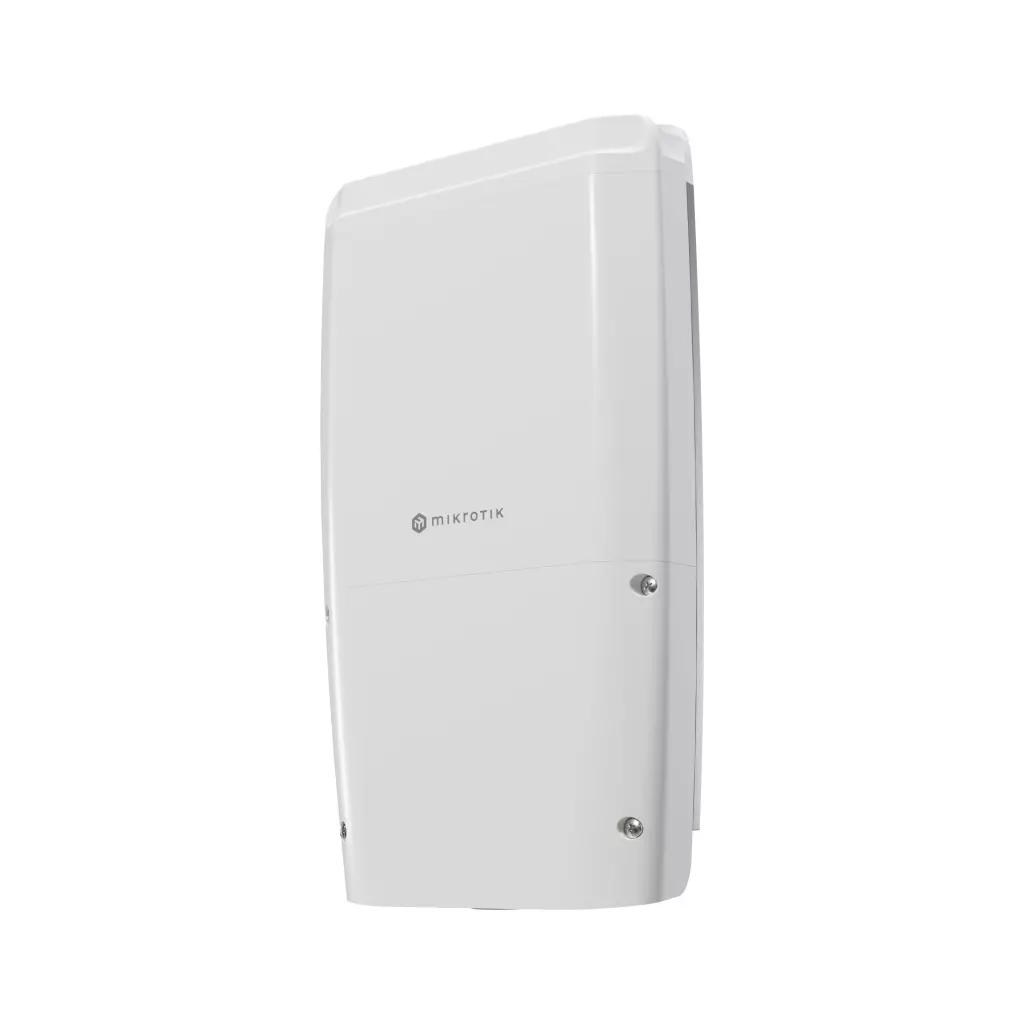

Venkovní (outdoor) Cloud Router Switch se čtyřmi 100G QSFP28 a jedním RJ-45 Ethernet portem + 1x RJ-45 konzole. Switch poskytuje 100Gigabitové optické spojení, a je tak ideálním řešením jak pro poskytovatele internetu, tak i pro firmy či datová centra. Switch je vybaven procesorem Qualcomm QCA9531 650 MHz, 128 MB paměti RAM a špičkovým přepínacím čipem Marvell Prestera (98DX4310), který zvládne i tu nejvyšší zátěž. Ethernet port navíc podporuje napájecí PoE-in vstup (43-57 V). Součástí switche je MikroTik RouterOS v7 a plnohodnotná licence L5.

• Venkovní verze - kryt odolný proti povětrnostním vlivům se stupněm krytí IP66
• 16x 25G linka přímo k přepínacímu čipu
• Určeno především pro poskytovatele připojení, firmy, datová centra atd.
• 3 způsoby DC napájení (PoE vstup, DC jack, 2pin svorkovnice)
• 4x 100G QSFP28, 1x RJ-45 (100 Mbps), 1x konzolový port (RJ-45)
• 100G porty lze rozdělit pomocí rozbočovacích kabelů v různých kombinacích (např. 16x 25G)
• Qualcomm QCA9531 650 MHz, Marvell Prestera (98DX4310), 128 MB RAM, 32 MB Flash
• Montáž na zeď či sloup

Informace k systému RouterOS MikroTik

•   Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
•   Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
•   Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
•   Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
•   Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
•   MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
•   MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

ZÁKLADNÍ SPECIFIKACE

Procesor: Qualcomm QCA9531, 650 MHz, 1jádrový Přepínací čip a paměť: Marvell Prestera (98DX4310), 128 MB RAM, 32 MB Flash Porty: 4x 100G QSFP28, 1x RJ-45 (100 Mbps), 1x konzolový port (RJ-45) Operační systém: MikroTik RouterOS v7 (licence level L5) Podpora PoE: ano, 1x PoE vstup (43-57 V), aktivní 802.3bt Napájení: PoE vstup, DC jack (36-57 V), 2pin svorkovnice (36-57 V) Rozměry: 330 x 200 x 70 mm

---

---

---

Užitečné odkazy a videa:

Prohlášení o shodě + uživatelský manuál

Nastavení zařízení přes rychlého průvodce Quick Set

Aplikace pro ovládání z mobilního telefonu

Resetování zařízení, funkce resetovacího tlačítka

Obnova systému RouterOS MikroTik přes utilitu Netinstall

Nastavení překladu adres (NAT)

Nastavení Load Balancing (rozdělení provozu mezi více internetových přípojek)

Nastavení Failover (přepnutí linky na záložní v případě výpadku)

---

Multiple uplinks using PCC & Load balancing

Static NAT & RouterOS

MikroTips: Netinstall

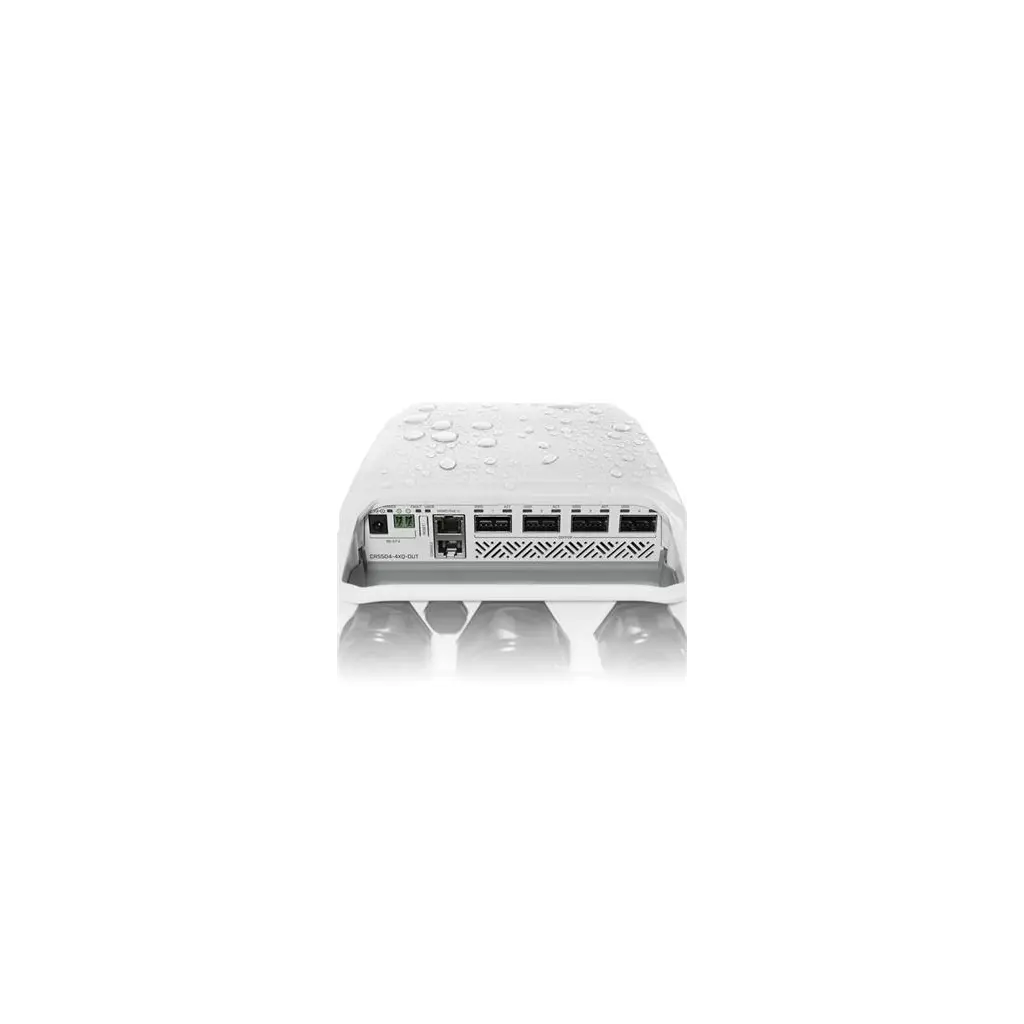

Venkovní 4-portový QSFP28 switch bez ventilátoru a s žebrováním na zadní straně a možností routingu nabízí Gigabitový ethernet pro management či PoE IN napájení (43 až 57 V DC nebo 802.3bt), 4 optické QSFP28 porty s rychlostí 1/10/25/40 a 100 Gbps, konzolový RJ45 port, DC konektor a svorkovnici s napájením 43 až 57 V DC. Switch má velmi robustní šasi s krytím proti vodě IP66, možností instalace na zeď či stožár a ve spodní části jsou připraveny dvířka na 4 šrouby s křížovou hlavou a 3 velké kabelové průchodky s dostačným prostorem na všechny kabely. Uvnitř zařízení je nainstalovaný jak RouterOS v7 s licencí L5 a SwitchOS, který je určený spíše pro jednodušší správu. Obsah balení - Zařízení - Gigabitový PoE injektor - Napájecí adaptér 48V/0.95A - Držáky na zeď, šroubky - Kovová stahovací spona

Venkovní 4-portový QSFP28 switch bez ventilátoru a s žebrováním na zadní straně a možností routingu nabízí Gigabitový ethernet pro management či PoE IN napájení (43 až 57 V DC nebo 802.3bt), 4 optické QSFP28 porty s rychlostí 1/10/25/40 a 100 Gbps, konzolový RJ45 port, DC konektor a svorkovnici s napájením 43 až 57 V DC. Switch má velmi robustní šasi s krytím proti vodě IP66, možností instalace na zeď či stožár a ve spodní části jsou připraveny dvířka na 4 šrouby s křížovou hlavou a 3 velké kabelové průchodky s dostačným prostorem na všechny kabely. Uvnitř zařízení je nainstalovaný jak RouterOS v7 s licencí L5 a SwitchOS, který je určený spíše pro jednodušší správu.

Obsah balení

• Zařízení
• Gigabitový PoE injektor
• Napájecí adaptér 48V/0.95A
• Držáky na zeď, šroubky
• Kovová stahovací spona

Jádrem tohoto výkonného aktivního prvku je prémiový přepínací čip Marvell Prestera. K dispozici jsou čtyři 100GB porty QSFP28 k připojení dalších 100GB zařízení či prostřednictvím rozbočovacího kabelu připojte více 25gigabitových zařízení. Výkon garantován připojením každého portu ke čtyřem 25gigabitovým linkám, tedy z jediného outdoor switche získáte až 16 vysokorychlostních optických rozhraní. Takto lze kombinovat nejrůznější druhy připojení: 100 gigabitů na jednom portu, 40 gigabitů na druhém, 4x25 gigabitů na třetím a třeba i nějaké 10G nebo 1G kabely na čtvrtém. Veškerá uvedená systémová variabilita je situována v robustním krytu odolném proti povětrnostním vlivům se stupněm krytí IP66. Variabilita se týká také napájení - zařízení osazeno standardním DC konektorem, 2pólovou svorkou i podporou 802.3bt PoE-in. Uživatel v případě neočekávaných situací ocení vybavení switche starými dobrými porty pro správu a konzoli. Z hlediska výkonu je CRS504-4XQ-OUT bezproblémově zvládá VLAN, ACL, MLAG, Jumbo rámce a mnoho dalšího - dokonce i některé hardwarové zátěže L3. Výkonný čip Marvell Prestera dominuje většině úloh, aniž by vám pouštěl energetickou žilou - spotřeba energie je pouze do 25 W (bez přídavných zařízení). Základní technické specifikace: Product code: CRS504-4XQ-OUT CPU: QCA9531 650 MHz CPU architecture: MIPSBE CPU core count: 1 Size of RAM: 128 MB Storage: 32 MB, Flash Number of 100M Ethernet ports: 1 Number of 100G QSFP28 ports: 4 Switch chip model: 98DX4310 IP rating: IP66 Dimensions: 330 x 200 x 70 mm Operating system: RouterOS v7, License level 5 Operating temparature: -40°C to +70°C Napájení: Number of DC inputs: 3 (PoE-in, DC jack, 2-pin terminal) PoE-in input Voltage: 43-57 V 802.3bt DC jack input Voltage: 36-57 V 2-pin terminal input Voltage: 36-57 V Power adapter nominal voltage: 48 V Power adapter nominal current: 0.95 A Max power consumption (without attachments): 25 W Max power consumption: 38 W Upozornění: Výrobce MIKROTIK nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová vylepšení. GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

Venkovní 4-portový QSFP28 switch bez ventilátoru a s žebrováním na zadní straně a možností routingu nabízí Gigabitový ethernet pro management či PoE IN napájení (43 až 57 V DC nebo 802.3bt), 4 optické QSFP28 porty s rychlostí 1/10/25/40 a 100 Gbps, konzolový RJ45 port, DC konektor a svorkovnici s napájením 43 až 57 V DC. Switch má velmi robustní šasi s krytím proti vodě IP66, možností instalace na zeď či stožár a ve spodní části jsou připraveny dvířka na 4 šrouby s křížovou hlavou a 3 velké kabelové průchodky s dostačným prostorem na všechny kabely. Uvnitř zařízení je nainstalovaný jak RouterOS v7 s licencí L5 a SwitchOS, který je určený spíše pro jednodušší správu. Obsah balení Zařízení Gigabitový PoE injektor Napájecí adaptér 48V/0.95A Držáky na zeď, šroubky Kovová stahovací spona

Venkovní 4portový QSFP28 switch bez ventilátoru, se žebrováním na zadní straně a možností routingu, nabízí Gigabitový ethernet pro management či PoE IN napájení (43 až 57 V DC nebo 802.3bt), 4 optické QSFP28 porty s rychlostí 1/10/25/40 a 100 Gbps, konzolový RJ45 port, DC konektor a svorkovnici s napájením 43 až 57 V DC. Switch má velmi robustní šasi s krytím proti vodě IP66. Možnost instalace na zeď či stožár, ve spodní části jsou připravena dvířka na 4 šrouby s křížovou hlavou a 3 velké kabelové průchodky s dostačným prostorem na všechny kabely. Uvnitř zařízení je nainstalovaný RouterOS v7 s licencí L5 a SwitchOS, který je určený spíše pro jednodušší správu.

Obsah balení

• Zařízení
• Gigabitový PoE injektor
• Napájecí adaptér 48 V / 0.95 A
• Držáky na zeď, šroubky
• Kovová stahovací spona

Mikrotik představuje nový, cenově dostupný a kompaktní routerBoard. Jednotka disponuje čipem Marvell Prestera, čtyřmi 100 Gigabit porty QSFP28, DC konektorem nebo konzolovým RJ45 portem.

Možnosti připojení: 100 Gigabit na jeden port, 40 Gigabit na druhý, 4x25 Gigabit na třetí a 10 G nebo 1 G na čtvrtém portu.

Jednotka je navržena a sestavena tak, aby odolala různým povětrnostním vlivům. Samozřejmostí je tedy robustní kryt s krytím IP66.

Zařízení lze velmi snadno uchytit na stožár.

Možnost využití:





Specifikace:

- CPU: QCA9531 650 MHz

- CPU architecture: MIPSBE

- Velikost RAM: 128 MB

- Kapacita: 32 MB, Flash

- Počet 100M Ethernetových portů: 1

- Počet 100G QSFP28 portů: 4

- Switch chip model: 98DX4310

- IP rating: IP66

- Operační systém: RouterOS

- Počet DC vstupů: 3 (PoE-in, DC jack, 2-pin terminal)



Další informace:

- Rozměry: 330 x 200 x 70 mm

- Provozní teplota: - 40 °C až 70 °C



Obsah balení: jednotka, Gigabit PoE injektor, sada hmožďenek, sada pro upevnění, spony pro upevnění.



Produkt Mikrotik CRS504-4XQ-OUT to vysoce výkonný spravovaný přepínač, který je ideální pro moderní síťové aplikace. Tento přepínač patří do kategorie přepínačů víceúrovňových L3, což znamená, že nabízí pokročilé funkce pro správu a směrování dat. Je navržen tak, aby splnil požadavky na vysokou dostupnost a spolehlivost v náročných prostředích.

Mezi klíčové technické parametry Mikrotik CRS504-4XQ-OUT patří Ethernet RJ-45 porty typu Fast Ethernet (10/100), přičemž tento model disponuje 1 portem Ethernet. Dále je vybaven portem konzole RJ-45, což usnadňuje jeho konfiguraci a správu. Tento přepínač podporuje standardy IEEE 802.3bt, což zajišťuje kompatibilitu s moderními zařízeními a technologiemi.

Další výhodou Mikrotik CRS504-4XQ-OUT je jeho schopnost napájení přes Ethernet (PoE), což umožňuje snadnou instalaci a minimalizaci kabeláže. Napište si, že vstupní napětí DC se pohybuje v rozmezí 36 - 57 V, což zajišťuje flexibilitu při napájení zařízení. Tento přepínač je také navržen pro montáž do racku a má rozměr 1U, což usnadňuje jeho integraci do stávajících systémů.

Celkově je Mikrotik CRS504-4XQ-OUT vynikající volbou pro ty, kteří hledají spolehlivý a výkonný spravovaný přepínač pro své síťové potřeby. Díky svým pokročilým funkcím a robustní konstrukci je ideální pro použití v různých aplikacích, od malých kanceláří až po velké podnikové sítě. Tento model je skvělou investicí pro každého, kdo chce optimalizovat svou síťovou infrastrukturu.

Popis produktu Venkovní 4-portový QSFP28 switch bez ventilátoru a s žebrováním na zadní straně a možností routingu nabízí Gigabitový ethernet pro management či PoE IN napájení (43 až 57 V DC nebo 802.3bt), 4 optické QSFP28 porty s rychlostí 1/10/25/40 a 100 Gbps, konzolový RJ45 port, DC konektor a svorkovnici s napájením 43 až 57 V DC. Switch má velmi robustní šasi s krytím proti vodě IP66, možností instalace na zeď či stožár a ve spodní části jsou připraveny dvířka na 4 šrouby s křížovou hlavou a 3 velké kabelové průchodky s dostačným prostorem na všechny kabely. Uvnitř zařízení je nainstalovaný jak RouterOS v7 s licencí L5 a SwitchOS, který je určený spíše pro jednodušší správu. Obsah balení Zařízení Gigabitový PoE injektor Napájecí adaptér 48V/0.95A Držáky na zeď, šroubky Kovová stahovací spona Technické parametry Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps Gigabit LAN:Ano Optické rozhraní:(4) 100G Sériový port:RJ45 Napájení Napájení přes PoE:802.3bt, 43 .. 57V DC Typ napájení:PoE, DC konektor, DC svorkovnice Typy PoE:PoE-In (pouze) Max. spotřeba energie [W]:38 Napájení přes konektor/svorkovnici:36 .. 57V DC Fyzické charakteristiky Stupeň krytí:IP66 Provedení:Venkovní Ventilátory:Bez ventilátoru Šasi:Plastové Provozní teplota [°C]:-40 až 70 Šířka [mm]:200 Výška [mm]:330 Hloubka [mm]:70 Hardware CPU:QCA9531 Frekvence CPU [MHz]:650 Počet CPU jader:1 Interní uložiště [MB]:32 RAM [MB]:128 Obecné Jumbo rámec [Bytes]:9000 Software Web management:Ano Management:Webové rozhraní Funkce:VLAN, QoS Operační systém:SwOS, RouterOS - L5 Podpora IPv6:Ano Výchozí IP adresa:192.168.88.1 Výchozí jméno a heslo:admin / -
