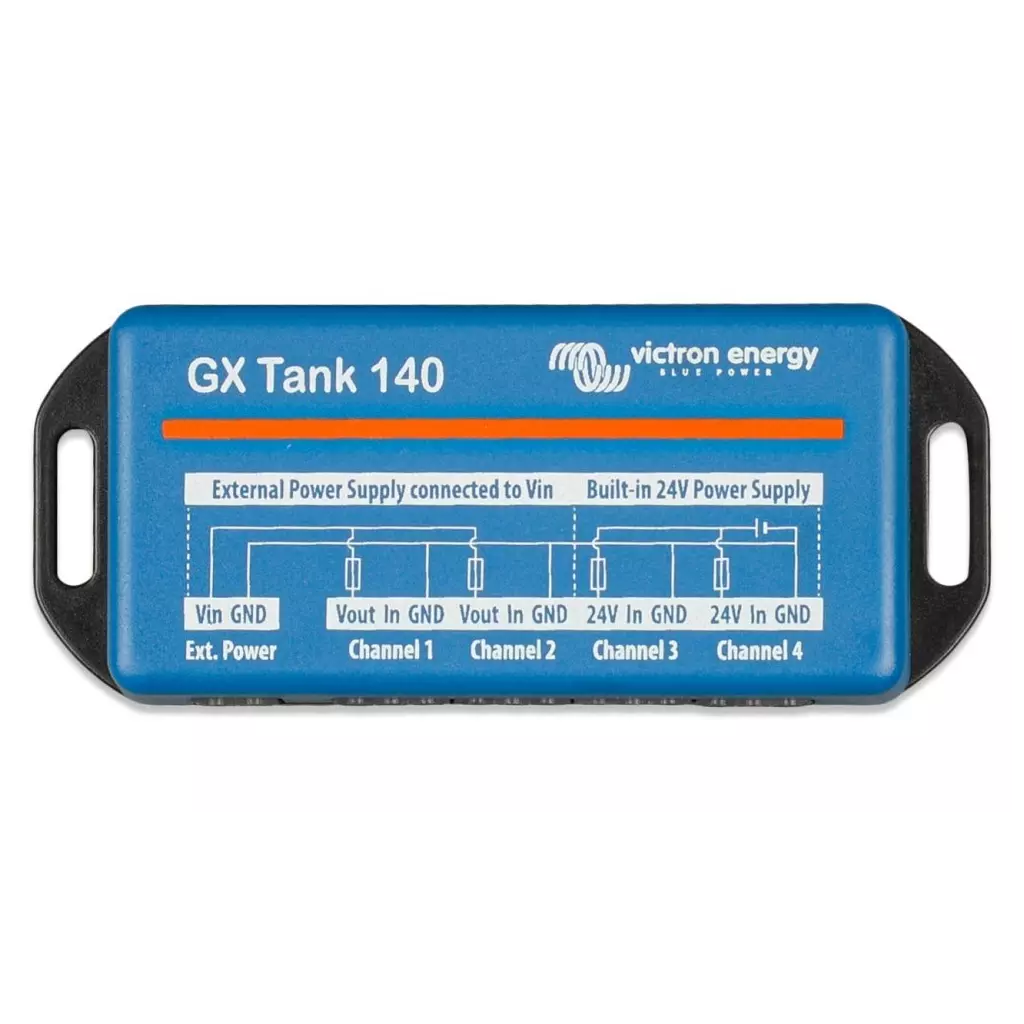

Victron Energy GX Tank 140

Victron GX Tank 140

Přístroj GX Tank 140 snímá hodnoty až ze 4 snímačů hladiny v nádržích. Jedná se o příslušenství pro monitorovací řadu produktů (systémy GX), z nichž nejčastěji používaným modelem je Cerbo GX. Hladinu v nádrži lze odečítat lokálně nebo vzdáleně prostřednictvím portálu VRM. Systém GX Tank 140 je kompatibilní s proudovými (4 až 20 mA) i napěťovými (0 až 10 V) čidly. Připojení k zařízení GX probíhá přes USB, což je také způsob, jakým je GX Tank napájen (nejsou potřeba žádné další napájecí kabely).

Zapojení snímačů nádrže je navrženo tak, aby bylo co nejjednodušší, 2 ze 4 vstupů poskytují napájení 24 V, zbývající 2 kanály vyžadují externí napájení. Pro usnadnění je k dispozici napájecí vstupní svorka spolu s pojistkovými výstupy. Horní a dolní mezní hodnoty jsou konfigurovatelné, aby bylo možné použít snímače, které poskytují pouze část rozsahu, například 0 až 5 V. Pro zajištění stabilního odečtu jsou údaje zprůměrovány tlumením. Tlumení lze konfigurovat v rozmezí 1 až 60 sekund. V případě detekce vadného snímače nebo problému se zapojením se spustí alarm (i při hodnotách mimo rozsah se alarm spustí).

Pro lodní aplikace může zařízení GX přenášet tyto hodnoty hladiny v nádrži po síti NMEA 2000, aby je mohly zobrazit jiné displeje (například MFD).

ZÁKLADNÍ SPECIFIKACE

Kompatibilita: monitorovací systémy Victron GX Čidla (detektory hladiny): proudová (4-20 mA), napěťová (0-10 V) Napájení zařízení: přes USB port

---

Podrobný online manuál s popisem všech funkcí: Anglická verze (PDF) Česká verze (translate.google překlad)

---

GX Tank 140 odečítá hodnoty až ze čtyř snímačů hladiny v nádržích. Jedná se o příslušenství, které je určeno pro naši řadu produktů pro monitorování systému GX, z nichž je Cerbo GX nejčastěji používaným modelem.   Úroveň hladiny v nádrži lze číst lokálně v systému, viz screenshot, nebo vzdáleně prostřednictvím našeho portálu VRM Portal.   Zařízení GX Tank 140 je kompatibilní s proudovými vysílači (4 až 20 mA) i s vysílači stavu napětí (0 až 10 V). Připojení k zařízení GX je přes USB, což je také způsob, kterým se GX Tank napájí: není vyžadována žádná další kabeláž.   Zapojení vysílače nádrže je navrženo tak, aby bylo co nejjednodušší: dva ze čtyř vstupů zajišťují napájení 24 V pro napájení vysílače. Další dva kanály vyžadují externí napájecí zdroj a jsou vybaveny svorkou s výstupy chráněnými pojistkou, které to usnadňují.   Horní a dolní limity jsou konfigurovatelné, aby bylo možné používat vysílače, které poskytují pouze část měřítka, například 0 až 5 V.   Pro zajištění stabilního odečtu jsou hodnoty zprůměrovány tlumením. Tlumení lze nastavit v rozmezí 1 až 60 sekund.   Byly zjištěny vadné snímače a problémy s kabeláží: výstraha se aktivuje, když jsou hodnoty mimo rozmezí.   U námořních aplikací může zařízení GX přenášet tyto hodnoty úrovně hladiny v nádrží přes síť NMEA 2000, aby je mohly zachytit další displeje, například MFD.   Více informací naleznete v našem online manuálu níže.  .

GX Tank 140 odečítá hodnoty až ze čtyř snímačů hladiny v nádržích. Jedná se o příslušenství, které je určeno pro naši řadu produktů pro monitorování systému GX, z nichž je Cerbo GX nejčastěji používaným modelem. Úroveň hladiny v nádrži lze číst lokálně v systému, viz screenshot, nebo vzdáleně prostřednictvím našeho portálu VRM Portal. Zařízení GX Tank 140 je kompatibilní s proudovými vysílači (4 až 20 mA) i s vysílači stavu napětí (0 až 10 V). Připojení k zařízení GX je přes USB, což je také způsob, kterým se GX Tank napájí: není vyžadována žádná další kabeláž. Zapojení vysílače nádrže je navrženo tak, aby bylo co nejjednodušší: dva ze čtyř vstupů zajišťují napájení 24 V pro napájení vysílače. Další dva kanály vyžadují externí napájecí zdroj a jsou vybaveny svorkou s výstupy chráněnými pojistkou, které to usnadňují. Horní a dolní limity jsou konfigurovatelné, aby bylo možné používat vysílače, které poskytují pouze část měřítka, například 0 až 5 V. Pro zajištění stabilního odečtu jsou hodnoty zprůměrovány tlumením. Tlumení lze nastavit v rozmezí 1 až 60 sekund. Byly zjištěny vadné snímače a problémy s kabeláží: výstraha se aktivuje, když jsou hodnoty mimo rozmezí. U námořních aplikací může zařízení GX přenášet tyto hodnoty úrovně hladiny v nádrží přes síť NMEA 2000, aby je mohly zachytit další displeje, například MFD.
