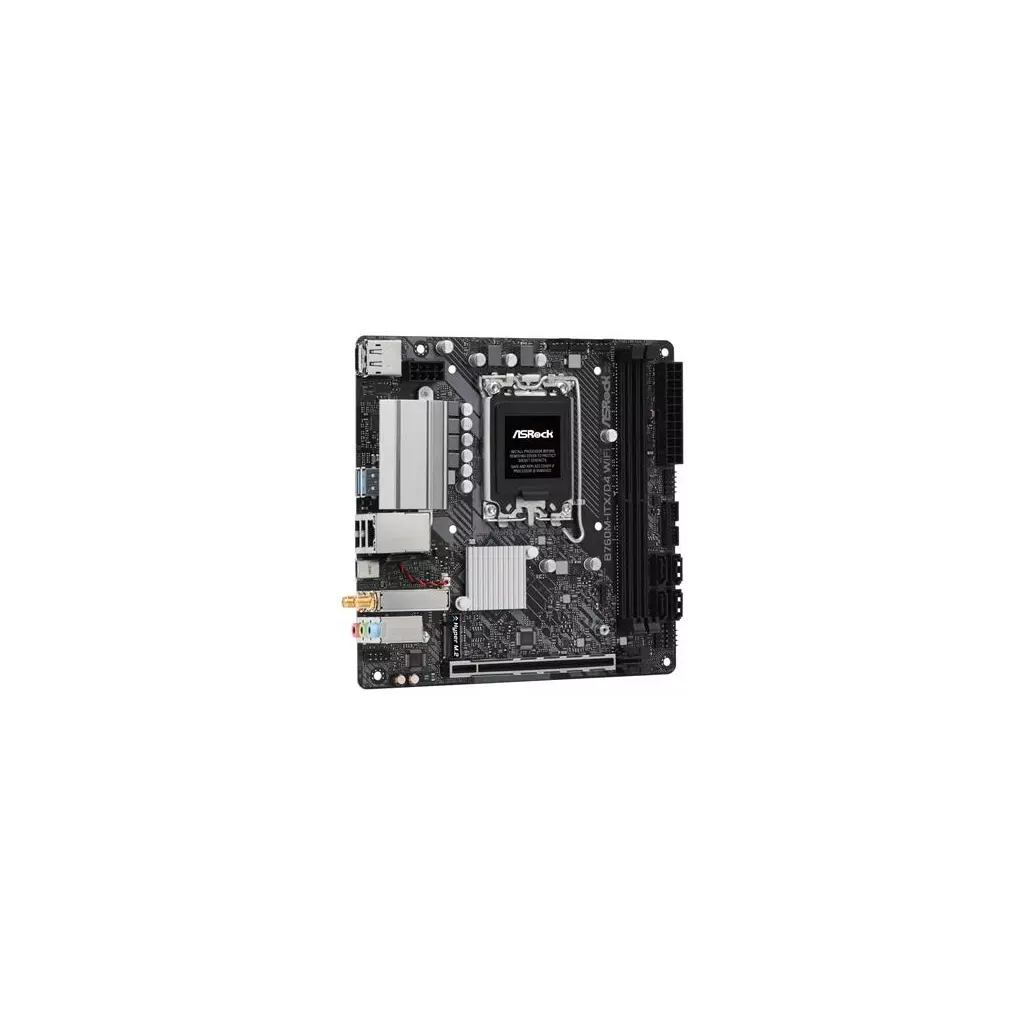

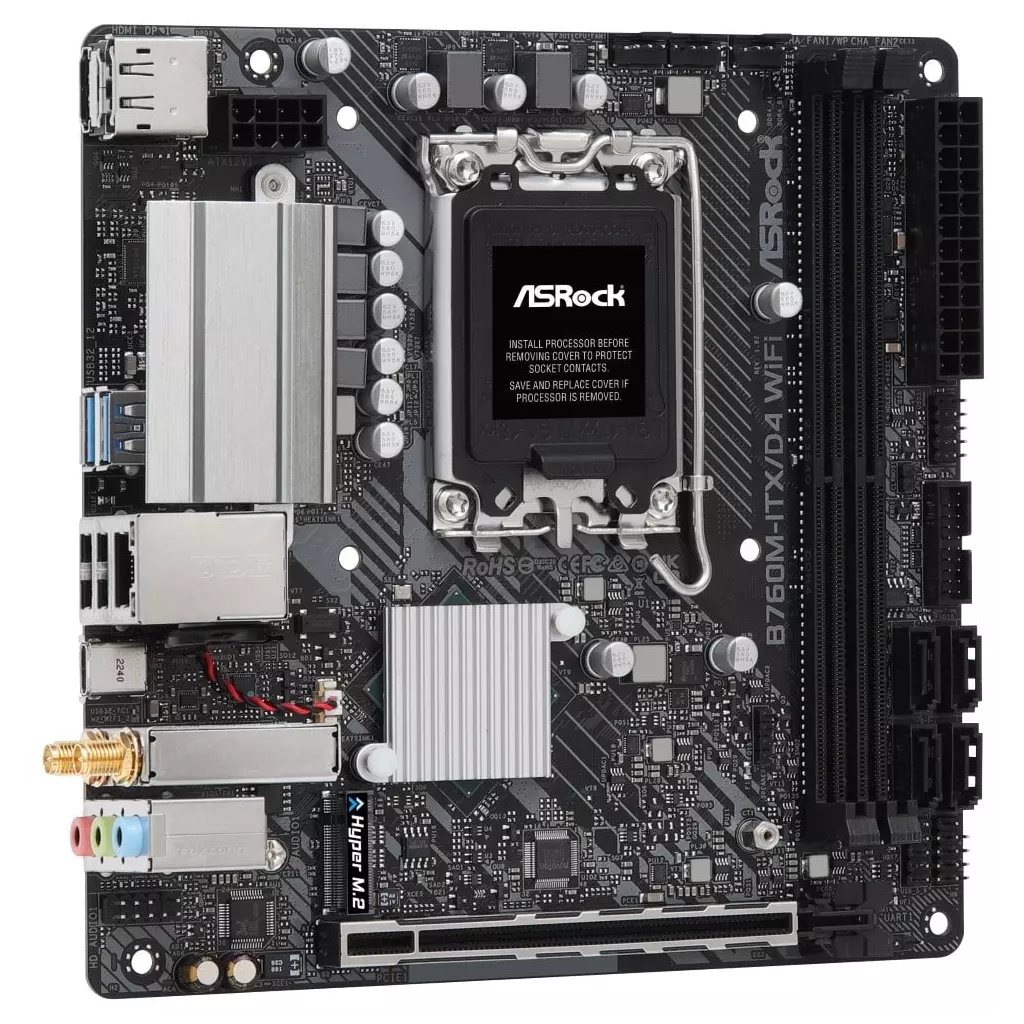

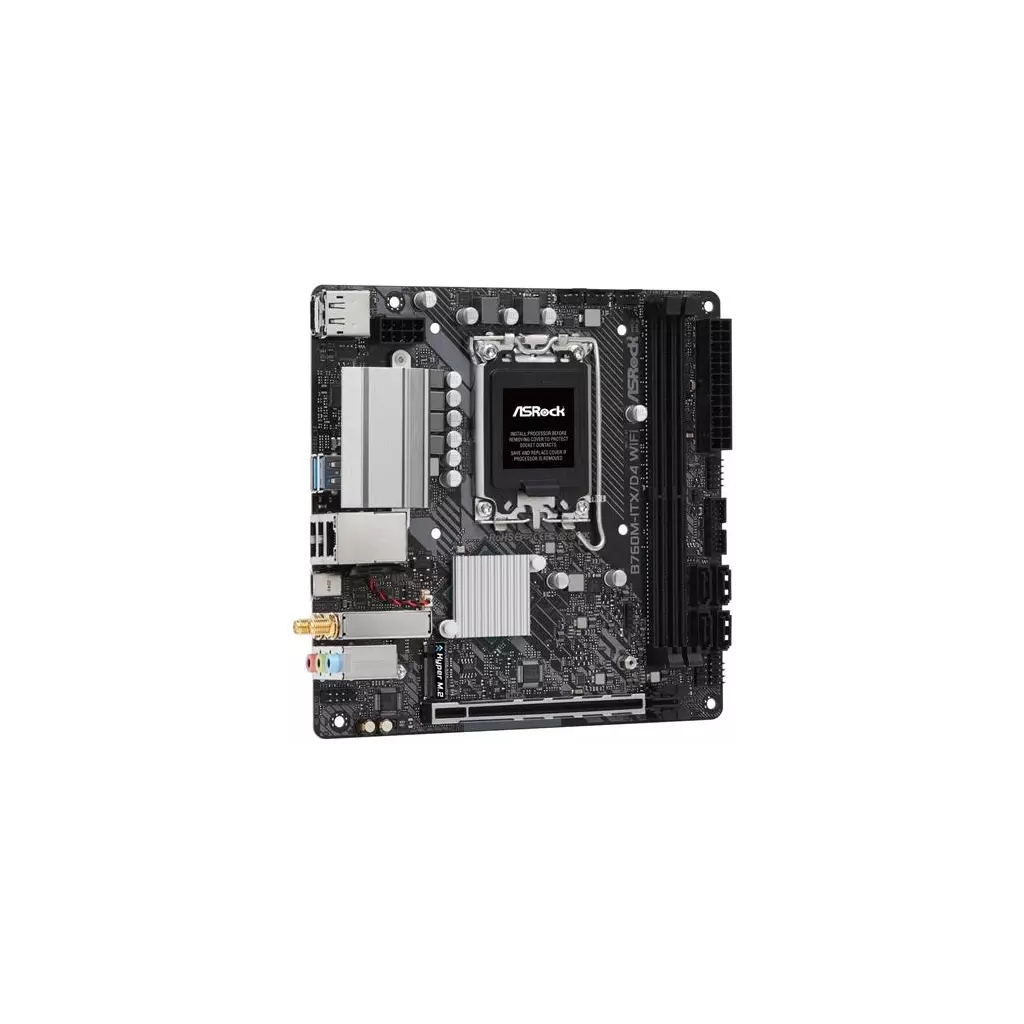

ASRock B760M-ITX/D4 WIFI / Intel B760 / LGA1700 / 2x DDR4 / 1x M.2 / HDMI / DP / USB-C / WiFi / Mini-ITX

ASRock B760M-ITX/D4 WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel B760

Paměť 2× DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 až 5333+ (OC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora ECC, bez vyrovnávací paměti (non-ECC režim) Podpora Intel Extreme Memory Profile (XMP) 2.0

Sloty Intel CPU 1× PCIe 4.0 x16 slot

Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 8K při 60 Hz, 5K při 120 Hz

Úložiště Intel CPU 1× Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4× SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky Podpora Intel Volume Management Device (VMD)

USB 1× USB-C 3.2 Gen2×2 port na zadním panelu 4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio

LAN 1× Realtek RTL8111H Gigabit LAN řadič

WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Bluetooth

Interní konektory 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru skříně 1× 4pin konektor ventilátoru skříně/ ventilátoru pumpy vodního chlazení 1× M.2 slot, M Key 4× SATA 6 Gb/s konektor 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 1× audio konektor předního panelu

Porty na zadním panelu 2× konektor Wi-Fi antény 1× HDMI 1× DisplayPort 1× USB-C 3.2 Gen2×2 2× USB 3.2 Gen1 (USB 3.0) 2× USB 2.0 1× RJ-45 3× audio jack

Rozměry 17 × 17 cm Mini ITX formát

ASRock B760M-ITX/D4 WIFI Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700) Čipová sada Intel B760 Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 až 5333+ (OC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora ECC, bez vyrovnávací paměti (non-ECC režim) Podpora Intel Extreme Memory Profile (XMP) 2.0 Sloty Intel CPU 1x PCIe 4.0 x16 slot Grafika 1x HDMI port, podporující max. rozlišení 4K při 60 Hz 1x DisplayPort port, podporující max. rozlišení 8K při 60 Hz, 5K při 120 Hz Úložiště Intel CPU 1x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky Podpora Intel Volume Management Device (VMD) USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio LAN 1x Realtek RTL8111H Gigabit LAN řadič WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Bluetooth Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru skříně 1x 4-pin konektor ventilátoru skříně/ ventilátoru pumpy vodního chlazení 1x M.2 slot, M Key 4x SATA 6 Gb/s konektor 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x audio konektor předního panelu Porty na zadním panelu 2x konektor Wi-Fi antény 1x HDMI 1x DisplayPort 1x USB 3.2 Gen2x2 typ C 2x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x RJ-45 3x audio jack Rozměry 17 x 17 cm Mini ITX formát

Asrock B760M-ITX/D4 WiFi. Výrobce procesoru: Intel, Patice procesoru: LGA 1700, Kompatibilní procesory: Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9. Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 64 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 5, 10. Typ rozhraní Ethernetu: Gigabit Ethernet, Řadič LAN: Realtek RTL8111H, Wi-Fi standard: Wi-Fi 6E (802.11ax). Komponent pro: PC, Typ základní desky: Mini ITX, Řada čipsetu základní desky: Intel

B760M-ITX/D4 WiFi

• Supports 13th Gen & 12th Gen Intel Core™ Processors (LGA1700)
• 5+1+1 Power Phase, Dr.MOS for VCore+GT
• Supports DDR4 5333MHz (OC)
• 1 PCIe 4.0 x16
• Graphics Output Options: HDMI, DisplayPort
• Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio
• 4 SATA3, 1 Hyper M.2 (PCIe Gen4x4)
• 1 USB 3.2 Gen2x2 Type-C (Rear)
• 4 USB 3.2 Gen1 (2 Rear, 2 Front)
• 6 USB 2.0 (2 Rear, 4 Front)
• Realtek 1G LAN, 802.11ax (WiFi 6E) + Bluetooth
• Supports ASRock Auto Driver Installer

Unique Feature

Rock-Solid Durability - 5+1+1 Power Phase, 50A Dr.MOS for VCore+GT Ultrafast Gaming - 802.11ax Wi-Fi 6E Module EZ Update - ASRock Auto Driver Installer

CPU

- Supports 13th Gen & 12th Gen Intel Core™ Processors (LGA1700) - Supports Intel Hybrid Technology - Supports Intel Turbo Boost Max 3.0 Technology - Supports Intel Thermal Velocity Boost (TVB) - Supports Intel Adaptive Boost Technology (ABT)

Chipset

- Intel B760

Memory

- Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - Supports DDR4 non-ECC, un-buffered memory up to 5333+(OC)* - Supports ECC UDIMM memory modules (operate in non-ECC mode) - Max. capacity of system memory: 64GB - Supports Intel Extreme Memory Profile (XMP) 2.0

*1DPC 1R Up to 5333+ MHz (OC), 3200 MHz Natively. 1DPC 2R Up to 4266+ MHz (OC), 3200 MHz Natively.

BIOS

- 128Mb AMI UEFI Legal BIOS with GUI support

Graphics

- Intel Xe Graphics Architecture (Gen 12) - 1 x HDMI 2.1 TMDS Compatible, supports HDCP 2.3 and max. resolution up to 4K 60Hz - 1 x DisplayPort 1.4 with DSC (compressed), supports HDCP 2.3 and max. resolution up to 8K 60Hz / 5K 120Hz

*Intel UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

Audio

- 7.1 CH HD Audio (Realtek ALC897 Audio Codec) - Nahimic Audio

LAN

LAN - Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H Wireless LAN - 802.11ax Wi-Fi 6E Module - Supports IEEE 802.11a/b/g/n/ac/ax - Supports Dual-Band 2x2 with extended 6GHz band support* - 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth + High speed class II - Supports MU-MIMO

*Wi-Fi 6E (6GHz band) will be supported by Microsoft Windows 11. The availability will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows Update and software updates once available. A 6GHz compatible router is required for 6E functionality.

Slots

CPU: - 1 x PCIe 4.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel CNVio/CNVio2 (Integrated WiFi/BT)

*Supports NVMe SSD as boot disks

Storage

CPU: - 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* Chipset: - 4 x SATA3 6.0 Gb/s Connectors

*Supports Intel Volume Management Device (VMD) Supports NVMe SSD as boot disks

RAID

- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices

USB

- 1 x USB 3.2 Gen2x2 Type-C (Rear) - 4 x USB 3.2 Gen1 (2 Rear, 2 Front) - 6 x USB 2.0 (2 Rear, 4 Front) * All USB ports support ESD Protection

Connector

- 1 x CPU Fan Connector (4-pin)* - 1 x Chassis Fan Connector (4-pin)* - 1 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports)

*CPU_FAN1 and CHA_FAN2 support the fan power up to 1A (12W).

**CHA_FAN1/WP support the fan power up to 2A (24W). CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O

- 2 x Antenna Ports - 1 x HDMI Port - 1 x DisplayPort 1.4 - 1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) - 2 x USB 3.2 Gen1 Ports - 2 x USB 2.0 Ports - 1 x RJ-45 LAN Port - HD Audio Jacks: Line in / Front Speaker / Microphone

Software and UEFI

Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Auto Driver Installer - ASRock Instant Flash - ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Accessories

- 1 x User Manual - 1 x I/O Shield - 2 x SATA Data Cables - 2 x ASRock WiFi 2.4/5/6 GHz Antennas - 1 x Screw for M.2 Socket

Form Factor

- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm

OS

- Microsoft Windows 10 64-bit / 11 64-bit

Certifications

- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)
