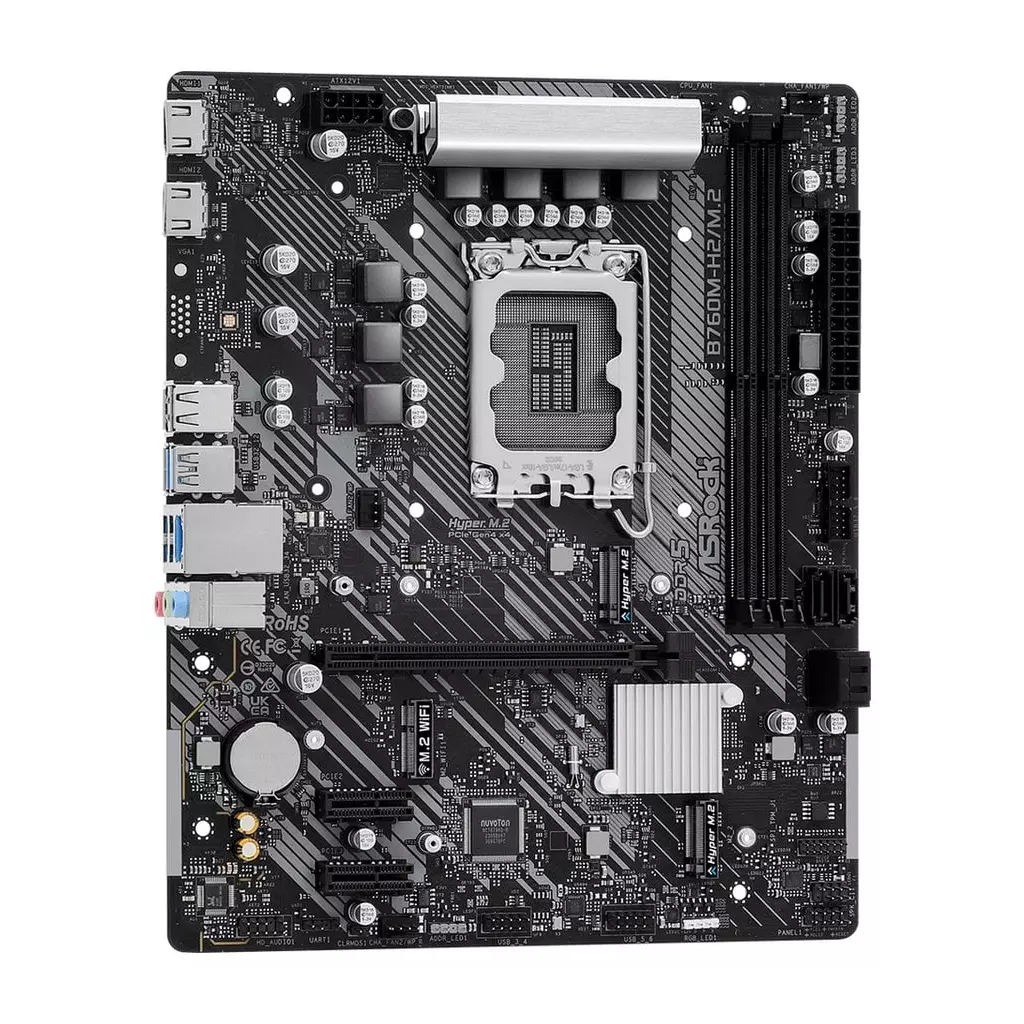

ASRock B760M-H2/M.2 (1700)
Kód zboží (ID): 5898281
vytisknout
již se neprodává
Popis produktu:
ASRock B760M-H2/M.2 – srovná výkon moderních CPU od Intelu
Základní deska ASRock B760M-H2/M.2, která podporuje procesory moderní procesory Intel 12., 13. a 14. generace. Výbava dále obsahuje potřebnou konektivitu pro rozšíření, sloty pro operační paměť typu DDR5 nebo podporu pro polychromatické RGB osvětlení.
V podobě rozhraní PCI Express 4.0 M.2 přináší vysokorychlostní řešení pro SSD. Dosahuje až 2× vyšší rychlosti v porovnání s předchozí generací a zprostředkuje vám bleskový přenos dat.
Dvojice HDMI výstupů poskytuje zvýšenou kompatibilitu a možnost více monitorů. Grafický výstup přes HDMI podporuje kvalitní zobrazení ve 4K při 60 Hz. Síťová LAN platforma Dragon 2,5 Gb/s se postará o pořádný výkon v on-line světě. Splní náročné požadavky hráčů, streamerů a dalších tvůrců obsahu.
ASRock B760M-H2/M.2
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12., 13. a 14. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada Intel B760
Paměť 2× DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 7200+ (OC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) 3.0
Sloty Intel CPU 1× PCIe 4.0 x16 slot Intel B760 čipová sada 2× PCIe 3.0 x1 slot
Grafika 2× HDMI 2.1 port, podporující max. rozlišení 4K při 60 Hz
Úložiště Intel B760 čipová sada 1× Hyper M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 1× Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) 4× SATA 6 Gb/s port Podpora Intel Volume Management Device (VMD) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB 6× USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio
LAN 1× Dragon RTL8125BG 2,5 GbE LAN řadič
Interní konektory 1× konektor SPI TPM 1× konektor reproduktoru a detekce otevření skříně 1× konektor RGB LED pásku 3× konektor adresovatelného RGB LED pásku 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru CPU/ ventilátoru vodního chlazení 2× 4pin konektor ventilátoru skříně/ ventilátoru vodního chlazení 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× audio konektor předního panelu 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 4× SATA 6 Gb/s konektor 2× Hyper M.2 slot, M Key 1× M.2 slot, E key pro Wi-Fi modul (není součástí)
Porty na zadním panelu 2× konektor Wi-Fi antény 2× HDMI 4× USB 3.2 Gen1 (USB 3.0) 2× USB 2.0 1× RJ-45 3× audio jack
Rozměry 24,4 × 20,1 cm Micro ATX formát
ASRock B760M-H2/M.2
- Supports 14th, 13th & 12th Gen Intel Core™ Processors (LGA1700)
- 5+1+1 Power Phase
- Supports DDR5 7200+ (OC)
- 1 PCIe 4.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E for WiFi
- Graphics Output Options: 2 HDMI
- Realtek ALC897 7.1 CH HD Audio Codec
Unique Features
Superb Productivity - Dual Channel DDR5 Rock-Solid Durability - 5+1+1 Power Phase - ASRock Intel 4-Layer Memory POOL (Planes on Outer Layers) Technology Ultrafast Connectivity - 2.5G LAN EZ Update - ASRock Auto Driver Installer
CPU
- Supports 14th, 13th & 12th Gen Intel Core™ Processors (LGA1700) - Supports Intel Hybrid Technology - Supports Intel Turbo Boost Max 3.0 Technology - Supports Intel Thermal Velocity Boost (TVB) - Supports Intel Adaptive Boost Technology (ABT)
Chipset
- Intel B760
Memory
- Dual Channel DDR5 Memory Technology - 2 x DDR5 DIMM Slots - Supports DDR5 non-ECC, un-buffered memory up to 7200+(OC)* - Max. capacity of system memory: 96GB - Supports Intel Extreme Memory Profile (XMP) 3.0
BIOS
- 128Mb AMI UEFI Legal BIOS with GUI support
Graphics
- Intel Xe Graphics Architecture (Gen 12) - 2 x HDMI 2.1 TMDS Compatible, supports HDCP 2.3 and max. resolution up to 4K 60Hz
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
LAN
- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - Dragon RTL8125BG - Supports Dragon 2.5G LAN Software - Smart Auto Adjust Bandwidth Control - Visual User Friendly UI - Visual Network Usage Statistics - Optimized Default Setting for Game, Browser, and Streaming Modes - User Customized Priority Control
Slots
CPU: - 1 x PCIe 4.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 2 x PCIe 3.0 x1 Slots (PCIE2 and PCIE3)* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module
Storage
Chipset: - 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) modes* - 4 x SATA3 6.0 Gb/s Connectors - Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB
- 6 x USB 3.2 Gen1 Type-A (4 Rear, 2 Front) - 6 x USB 2.0 (2 Rear, 4 Front)
Internal I/O
- 1 x SPI TPM Header - 1 x Chassis Intrusion and Speaker Header - 1 x RGB LED Header* - 3 x Addressable LED Headers** - 1 x CPU Fan Connector (4-pin)*** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** - 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports)
Rear Panel I/O
- 2 x Antenna Mounting Points - 2 x HDMI Ports - 4 x USB 3.2 Gen1 Type-A Ports - 2 x USB 2.0 Ports - 1 x RJ-45 LAN Port - HD Audio Jacks: Line in / Front Speaker / Microphone
Software and UEFI
Software - ASRock Motherboard Utility (A-Tuning) - ASRock Dragon 2.5G LAN Software - ASRock Polychrome SYNC* UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Auto Driver Installer - ASRock Instant Flash - ASRock Easy RAID Installer
Accessories
- 1 x User Manual - 1 x I/O Shield - 2 x SATA Data Cables - 3 x Screws for M.2 Sockets
OS
- Microsoft Windows 10 64-bit / 11 64-bit
Certifications
- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)
Form Factor
- Micro ATX Form Factor: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm
ASRock B760M-H2/M.2
základní deska pro Intel Core 14./13./12. generace, LGA1700, DDR5 až 7200+ OC, PCIe 4.0 x16, 2× Hyper M.2 Gen4x4, 2× HDMI, Dragon 2.5G LAN, Polychrome RGB a Auto Driver Installer ASRock B760M-H2/M.2 je základní deska s čipsetem Intel B760, určená pro 14., 13. a 12. generaci Intel® Core™ procesorů s paticí LGA1700. Deska nabízí 5+1+1 Power Phase, dva sloty DDR5 DIMM s podporou Dual Channel až 7200+ OC, jeden slot PCIe 4.0 x16, dva sloty PCIe 3.0 x1 a M.2 Key-E pro Wi-Fi modul.
Výbava zahrnuje grafické výstupy 2× HDMI, audio řešení Realtek ALC897 7.1 CH HD Audio Codec, čtyři porty SATA3, dvě úložiště Hyper M.2 PCIe Gen4x4, šest portů USB 3.2 Gen1 Type-A a šest portů USB 2.0. Součástí konektivity je Dragon 2.5G LAN, zatímco pro bezdrátové připojení je připraven M.2 Key-E slot; Wi-Fi modul není součástí balení. ASRock dále uvádí Polychrome RGB, onboard RGB headery, addressable RGB headery, Dual HDMI Outputs, HDMI 4K 60Hz a ASRock Auto Driver Installer.
| Kategorie | Specifikace |
|---|---|
| Model |
ASRock B760M-H2/M.2
|
| Typ produktu |
Základní deska / Intel B760 LGA1700 motherboard
|
| Platforma a procesory |
14., 13. a 12. generace Intel Core procesorů, LGA1700
Podpora 14. generace Intel® Core™ procesorů podle oficiálního přehledu ASRock
Podpora 13. generace Intel® Core™ procesorů podle oficiálního přehledu ASRock
Podpora 12. generace Intel® Core™ procesorů podle oficiálního přehledu ASRock
Patice LGA1700 podle oficiálního přehledu ASRock
Čipset Intel B760 podle označení modelu a oficiální produktové stránky ASRock
Pro kompatibilitu procesorů je vhodné ověřit aktuální CPU Support List výrobce
Dostupnost jednotlivých funkcí závisí na použitém procesoru, BIOSu a konfiguraci systému
|
| Napájecí design |
5+1+1 Power Phase
5+1+1 Power Phase podle oficiálního přehledu ASRock
Napájecí část je součástí základní výbavy platformy Intel B760 pro procesory Intel Core 14., 13. a 12. generace
Skutečná stabilita a výkon závisí na použitém procesoru, napájecím zdroji, chlazení, BIOSu a konfiguraci systému
|
| Paměť |
2× DDR5 DIMM, Dual Channel, až 7200+ OC
2× DDR5 DIMM
Podpora Dual Channel
Podpora rychlosti až 7200+ OC podle oficiálního přehledu ASRock
Přetaktování pamětí může ovlivnit stabilitu systému a probíhá na vlastní riziko
Skutečná dosažitelná rychlost závisí na procesoru, paměťových modulech, BIOSu a konfiguraci systému
Pro detailní kompatibilitu pamětí je vhodné ověřit Memory QVL výrobce
|
| Grafika a obrazové výstupy |
2× HDMI
Graphics Output Options: 2× HDMI podle oficiálního přehledu ASRock
Dual HDMI Outputs podle oficiálního popisu ASRock
Deska je vybavena dvěma HDMI konektory pro lepší kompatibilitu s více monitory a jednodušší nastavení podle ASRock
HDMI 4K 60Hz podle oficiálního popisu ASRock
Výstup HDMI podporuje 4K 60Hz podle ASRock
Dostupnost obrazových výstupů závisí na použitém procesoru s integrovanou grafikou, monitoru, kabelu a konfiguraci systému
|
| Rozšiřující sloty |
1× PCIe 4.0 x16, 2× PCIe 3.0 x1 a 1× M.2 Key-E pro Wi-Fi
1× PCIe 4.0 x16 podle oficiálního přehledu ASRock
2× PCIe 3.0 x1 podle oficiálního přehledu ASRock
1× M.2 Key-E pro Wi-Fi podle oficiálního přehledu ASRock
M.2 Key-E umožňuje volbu bezdrátového připojení přes M.2 Key-E slot podle ASRock
Wi-Fi modul není součástí balení podle poznámky ASRock
Skutečný režim slotů a kompatibilita rozšiřujících karet závisí na procesoru, BIOSu, konfiguraci systému a konkrétní kartě
|
| Úložiště |
4× SATA3 a 2× Hyper M.2 PCIe Gen4x4
4× SATA3 podle oficiálního přehledu ASRock
2× Hyper M.2, PCIe Gen4x4 podle oficiálního přehledu ASRock
High Speed M.2 Solution, PCIe Gen4 x4 podle oficiálního popisu ASRock
PCI Express 4.0 M.2 SSD podle ASRock nabízí až dvojnásobnou rychlost oproti předchozí třetí generaci
Kompatibilita disků závisí na konkrétním SSD, délce modulu, rozhraní, BIOSu a konfiguraci systému
|
| Síťová konektivita |
Dragon 2.5G LAN a M.2 Key-E pro Wi-Fi modul
Dragon 2.5G LAN podle oficiálního přehledu ASRock
Dragon 2.5 Gb/s LAN podle ASRock je určeno pro domácí sítě, tvůrce obsahu, online hráče a kvalitní streamovaná média
ASRock uvádí až 2,5× vyšší šířku pásma oproti standardnímu gigabit Ethernetu
M.2 Key-E pro Wi-Fi podle oficiálního popisu ASRock
Wi-Fi modul není součástí balení podle poznámky ASRock
Skutečný síťový výkon závisí na routeru, kabeláži, síťové infrastruktuře, ovladačích a konfiguraci systému
|
| USB konektivita |
6× USB 3.2 Gen1 Type-A a 6× USB 2.0
6× USB 3.2 Gen1 Type-A podle oficiálního přehledu ASRock
4× USB 3.2 Gen1 Type-A rear podle oficiálního přehledu ASRock
2× USB 3.2 Gen1 Type-A front podle oficiálního přehledu ASRock
6× USB 2.0 podle oficiálního přehledu ASRock
2× USB 2.0 rear podle oficiálního přehledu ASRock
4× USB 2.0 front podle oficiálního přehledu ASRock
Skutečná dostupnost předních portů závisí na skříni a zapojení interních headerů
|
| Audio |
Realtek ALC897 7.1 CH HD Audio Codec
Realtek ALC897 7.1 CH HD Audio Codec podle oficiálního přehledu ASRock
7.1 CH HD Audio podle oficiálního přehledu ASRock
Funkčnost zvuku závisí na operačním systému, ovladačích, audio zařízení a softwarové konfiguraci
|
| Výkonové funkce |
DDR5 7200+ OC, PCIe 4.0 x16, 2× Hyper M.2 Gen4x4 a Dragon 2.5G LAN
DDR5 až 7200+ OC podle oficiálního přehledu ASRock
PCIe 4.0 x16 podle oficiálního přehledu ASRock
2× Hyper M.2 PCIe Gen4x4 podle oficiálního přehledu ASRock
Dragon 2.5G LAN podle oficiálního přehledu ASRock
Skutečný výkon závisí na procesoru, pamětech, grafické kartě, SSD, BIOSu a konfiguraci systému
|
| RGB a osvětlení |
Polychrome RGB, RGB headery a addressable RGB headery
Polychrome RGB podle oficiálního popisu ASRock
Onboard RGB headers a addressable RGB headers podle oficiálního popisu ASRock
Addressable RGB LED header podporuje WS2812B addressable RGB LED strip, 5V/Data/GND
Maximální výkon Addressable RGB headeru: 3 A při 5 V
Maximálně 80 LED a délka do 2 metrů podle poznámky ASRock
RGB LED header podporuje standardní 5050 RGB LED strip, 12V/G/R/B
Maximální výkon RGB LED headeru: 3 A při 12 V a délka do 2 metrů podle poznámky ASRock
|
| DIY a správa systému |
ASRock Auto Driver Installer a M.2 Key-E pro Wi-Fi
ASRock Auto Driver Installer podle oficiálního přehledu ASRock
ASRock uvádí, že není potřeba disková mechanika ani podpůrné CD
ASRock podle popisu předinstaluje LAN driver a po prvním připojení systému k internetu se zobrazí ADI aplikace
Uživatelé mohou podle ASRock instalovat potřebné ovladače a software jedním kliknutím
M.2 Key-E pro Wi-Fi umožňuje doplnění bezdrátového modulu
Wi-Fi modul není součástí balení podle poznámky ASRock
|
| Konstrukce a provedení |
Intel B760 platforma s DDR5, 2× HDMI a dvěma M.2 Gen4 sloty
Model B760M-H2/M.2 kombinuje platformu Intel B760, paměti DDR5, dvě HDMI rozhraní, dvě M.2 Gen4 pozice, 2.5G LAN a rozšíření přes M.2 Key-E
Konstrukce je zaměřená na moderní běžné i herní sestavy s Intel Core 14., 13. a 12. generace
Skutečné možnosti rozšíření a konfigurace závisí na procesoru, osazených kartách, úložišti a BIOSu
|
| Využití |
Intel B760 sestavy s DDR5, dvěma HDMI výstupy, 2× M.2 Gen4, 2.5G LAN a volitelným Wi-Fi modulem
Vhodné pro sestavy s Intel Core 14., 13. a 12. generace podle ASRock
Vhodné pro systémy s DDR5 paměťmi, PCIe 4.0 grafikou a dvěma Hyper M.2 PCIe Gen4x4 úložišti
Vhodné pro uživatele požadující 2× HDMI, Dragon 2.5G LAN, Polychrome RGB, Auto Driver Installer a možnost doplnit Wi-Fi modul do M.2 Key-E slotu
Vhodné pro sestavy vyžadující kombinaci čtyř SATA3 portů, dvou M.2 slotů a základní USB konektivity
Skutečné využití závisí na procesoru, pamětech, grafické kartě, úložišti, skříni a požadované výbavě systému
|
| Klíčové vlastnosti |
Intel B760M-H2/M.2 deska s Core 14./13./12. generace, DDR5 7200+ OC, 2× HDMI, 2× Hyper M.2 Gen4, Dragon 2.5G LAN a Polychrome RGB
ASRock B760M-H2/M.2
Podpora Intel Core 14., 13. a 12. generace podle ASRock
LGA1700
Intel B760
5+1+1 Power Phase
2× DDR5 DIMM
Dual Channel
DDR5 až 7200+ OC
1× PCIe 4.0 x16
2× PCIe 3.0 x1
1× M.2 Key-E pro Wi-Fi
Wi-Fi modul není součástí balení
2× HDMI
Dual HDMI Outputs
HDMI 4K 60Hz podle ASRock
Realtek ALC897 7.1 CH HD Audio Codec
4× SATA3
2× Hyper M.2 PCIe Gen4x4
6× USB 3.2 Gen1 Type-A
4× USB 3.2 Gen1 Type-A rear
2× USB 3.2 Gen1 Type-A front
6× USB 2.0
2× USB 2.0 rear
4× USB 2.0 front
Dragon 2.5G LAN
Polychrome RGB
RGB headers
Addressable RGB headers
ASRock Auto Driver Installer
|
