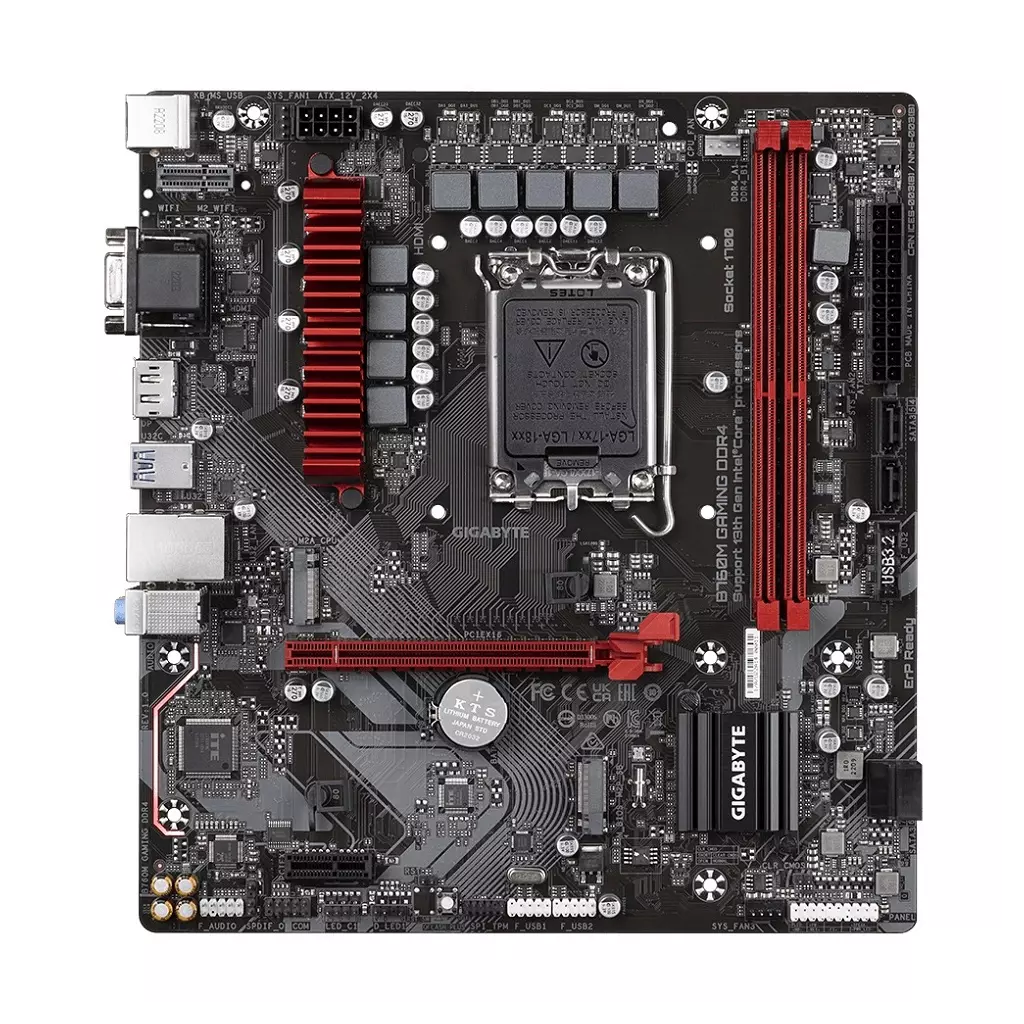

GIGABYTE MB Sc LGA1700 B760M GAMING DDR4, Intel B760, 2xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX,

procesor Patice LGA1700: Podpora procesorů Intel® Core ™, Pentium® Gold a Celeron® 13. a 12. generace L3 cache se liší podle CPU (Další informace naleznete v části „Seznam podpory CPU“.) Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s paměťové moduly 2 x DDR4 DIMM patice podporující až 64 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x D-Sub port, podporuje maximální rozlišení 1920 x 1200 @ 60 Hz 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Podpora až 3 displejů současně Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® 2,5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 Čipová sada: 1 x PCI Express x1 slot, podporuje PCIe 3.0 a běží na x1 Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 1 5 x porty USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní USB header) 2 x USB 2.0/1.1 porty na zadním panelu Čipová sada + rozbočovače USB 2.0: 4 x USB 2.0/1.1 porty dostupné přes interní USB headery Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 3 x hlavičky systémového ventilátoru 1 x adresovatelné záhlaví LED pásku 1 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x S/PDIF Out header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x záhlaví sériového portu 1 x tlačítko Q-Flash Plus 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 2 x USB 2.0/1.1 porty 1 x PS/2 port pro klávesnici/myš 1 x D-Sub port 1 x HDMI port 1x DisplayPort 3 x porty USB 3.2 Gen 1 1 x port USB Type-C ® s podporou USB 3.2 Gen 1 1x port RJ-45 3x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na ventilátoru, který nainstalujete. BIOS 1 x 128 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát Micro ATX; Rozměr 24,4 cm x 22,5 cm

procesor Patice LGA1700: Podpora procesorů Intel® Core ™, Pentium® Gold a Celeron® 13. a 12. generace L3 cache se liší podle CPU (Další informace naleznete v části „Seznam podpory CPU“.) Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s paměťové moduly 2 x DDR4 DIMM patice podporující až 64 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x D-Sub port, podporuje maximální rozlišení 1920 x 1200 @ 60 Hz 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Podpora až 3 displejů současně Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® 2,5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 Čipová sada: 1 x PCI Express x1 slot, podporuje PCIe 3.0 a běží na x1 Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 1 5 x porty USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní USB header) 2 x USB 2.0/1.1 porty na zadním panelu Čipová sada + rozbočovače USB 2.0: 4 x USB 2.0/1.1 porty dostupné přes interní USB headery Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 3 x hlavičky systémového ventilátoru 1 x adresovatelné záhlaví LED pásku 1 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x S/PDIF Out header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x záhlaví sériového portu 1 x tlačítko Q-Flash Plus 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 2 x USB 2.0/1.1 porty 1 x PS/2 port pro klávesnici/myš 1 x D-Sub port 1 x HDMI port 1x DisplayPort 3 x porty USB 3.2 Gen 1 1 x port USB Type-C ® s podporou USB 3.2 Gen 1 1x port RJ-45 3x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na ventilátoru, který nainstalujete. BIOS 1 x 128 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát Micro ATX; Rozměr 24,4 cm x 22,5 cm

GIGABYTE B760M GAMING DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: Micro ATX (244x225mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 2x DIMM patice podporující až 64GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 * 1x D-Sub Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 * 1x PCI Express x1 podporuje PCIe 3.0 a běží na x1 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 6 portů) * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 1x DisplayPort * 1x HDMI 2.0 * 1x D-Sub * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 3x system fan headers Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 1x adresovatelný LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x serial port header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-GAMING-DDR4-rev-10#kf

GIGABYTE B760M GAMING DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel B760

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací paměti (non-ECC režim) Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)

Sloty Intel CPU 1x PCIe 4.0 x16 slot Intel B760 čipová sada 1x PCIe 3.0 x1 slot

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim) Intel B760 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim) 4x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB 1x USB 3.2 Gen1 (USB 3.0) typ C port na zadním panelu 5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Realtek 2,5Gigabit LAN řadič

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 3x konektor systémového ventilátoru 1x konektor adresovatelného LED pásku 1x konektor RGB LED pásku 2x M.2 slot, M Key 4x SATA 6 Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x konektor S/PDIF výstupu 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x konektor pro sériový port 1x tlačítko Q-Flash Plus 1x propojka Reset 1x propojka Clear CMOS

Porty na zadním panelu 2x USB 2.0 1x PS/2 combo port klávesnice a myši 1x DisplayPort 1x HDMI 1x VGA 3x USB 3.2 Gen1 (USB 3.0) typ A 1x USB 3.2 Gen1 (USB 3.0) typ C 1x RJ-45 3x audio jack

Rozměry 24,4 x 22,5 cm Micro ATX formát

GIGABYTE B760M GAMING DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: Micro ATX (244x225mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 2x DIMM patice podporující až 64GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 * 1x D-Sub Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 * 1x PCI Express x1 podporuje PCIe 3.0 a běží na x1 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 6 portů) * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 1x DisplayPort * 1x HDMI 2.0 * 1x D-Sub * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 3x system fan headers Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 1x adresovatelný LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x serial port header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-GAMING-DDR4-rev-10#kf

B760M GAMING DDR4

• Supports Intel Core™ 14th/ 13th /12th processors
• Unparalleled Performance:Hybrid 6+2+1 Phases Digital VRM Solution
• Dual Channel DDR4:2*DIMMs XMP Memory Module Support
• Next Generation Storage:2*PCIe 4.0 x4 M.2 Connectors
• EZ-Latch:PCIe 4.0x16 Slot with Quick Release Design
• Fast Networks:2.5GbE LAN
• Extended Connectivity:Rear USB-C 5Gb/s, DP, HDMI, D-Sub
• Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
• Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card

CPU

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core™, Pentium Gold and Celeron Processors L3 cache varies with CPU (Please refer "CPU Support List" for more information.)

Chipset

Intel B760 Express Chipset

Memory

Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules 2 x DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)

Onboard Graphics

Integrated Graphics Processor-Intel HD Graphics support: 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.0 version and HDCP 2.3. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 (Graphics specifications may vary depending on CPU support.) Support for up to 3 displays at the same time

Audio

Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings. Support for S/PDIF Out

LAN

Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Expansion Slots

CPU: 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 Chipset: 1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1

Storage Interface

CPU: 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) 4 x SATA 6Gb/s connectors RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset: 1 x USB Type-C port on the back panel, with USB 3.2 Gen 1 support 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header) 2 x USB 2.0/1.1 ports on the back panel Chipset+USB 2.0 Hubs: 4 x USB 2.0/1.1 ports available through the internal USB headers

Internal I/O Connectors

1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 3 x system fan headers 1 x addressable LED strip headers 1 x RGB LED strip headers 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x serial port header 1 x Q-Flash Plus button 1 x reset jumper 1 x Clear CMOS jumper

Back Panel Connectors

2 x USB 2.0/1.1 ports 1 x PS/2 keyboard/mouse port 1 x D-Sub port 1 x HDMI port 1 x DisplayPort 3 x USB 3.2 Gen 1 ports 1 x USB Type-C port, with USB 3.2 Gen 1 support 1 x RJ-45 port 3 x audio jacks

I/O Controller

iTE I/O Controller Chip

H/W Monitoring

Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the fan you install.

BIOS

1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for GIGABYTE Control Center (GCC) * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. Support for Q-Flash Support for Q-Flash Plus

Bundled Software

Norton Internet Security (OEM version) LAN bandwidth management software

Operating System

Support for Windows 11 64-bit Support for Windows 10 64-bit

Form Factor

Micro ATX Form Factor; 24.4cm x 22.5cm

GIGABYTE B760M GAMING DDR4. Výrobce procesoru: Intel, Patice procesoru: LGA 1700, Kompatibilní procesory: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 64 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, PCI Express 4.0, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 5, 10. Maximální rozlišení: 4096 x 2304 px. Konektor USB: USB Typ-A, USB typu C

GIGABYTE B760M GAMING DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: Micro ATX (244x225mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 2x DIMM patice podporující až 64GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 * 1x D-Sub Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 * 1x PCI Express x1 podporuje PCIe 3.0 a běží na x1 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 6 portů) * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 1x DisplayPort * 1x HDMI 2.0 * 1x D-Sub * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 3x system fan headers Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 1x adresovatelný LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x serial port header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-GAMING-DDR4-rev-10#kf

GIGABYTE B760M GAMING DDR4. Výrobce procesoru: Intel, Patice procesoru: LGA 1700, Kompatibilní procesory: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 64 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, PCI Express 4.0, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 5, 10. Maximální rozlišení: 4096 x 2304 px. Konektor USB: USB Typ-A, USB typu C
