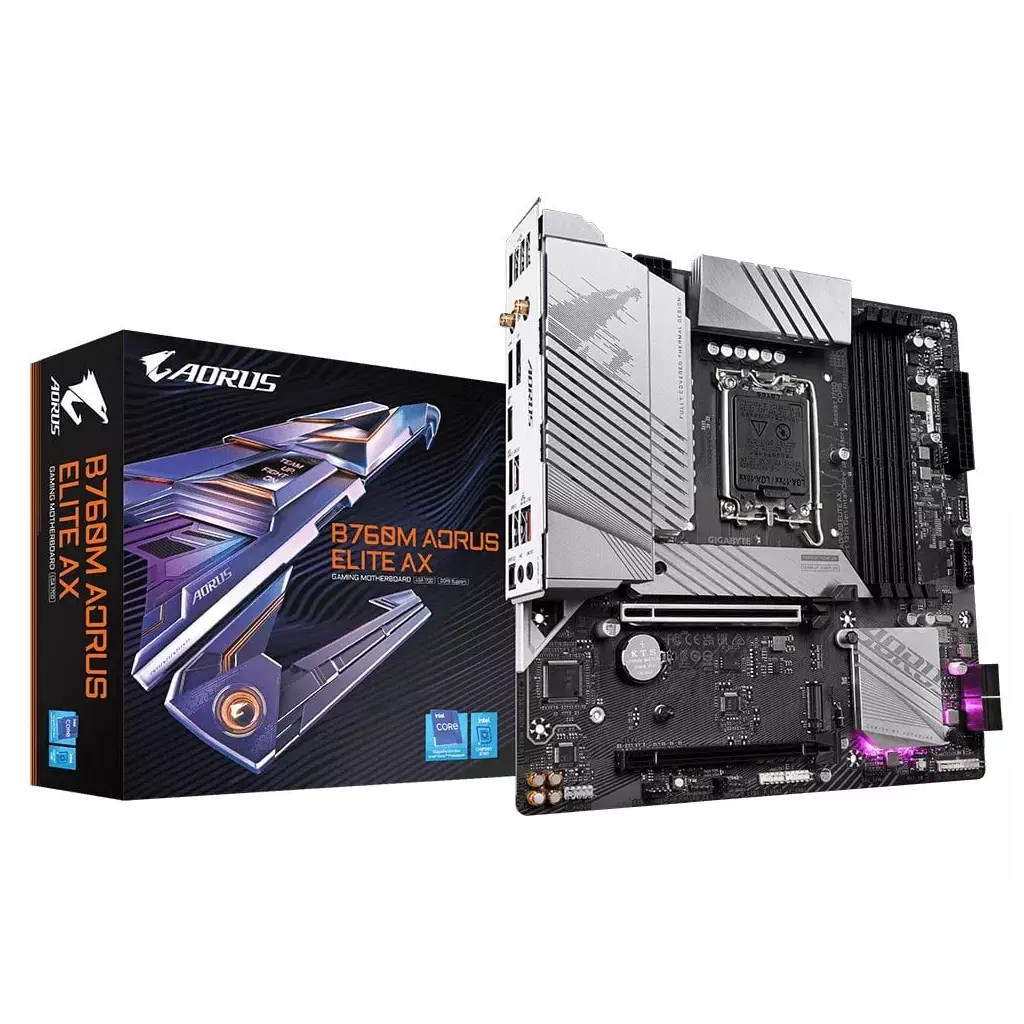

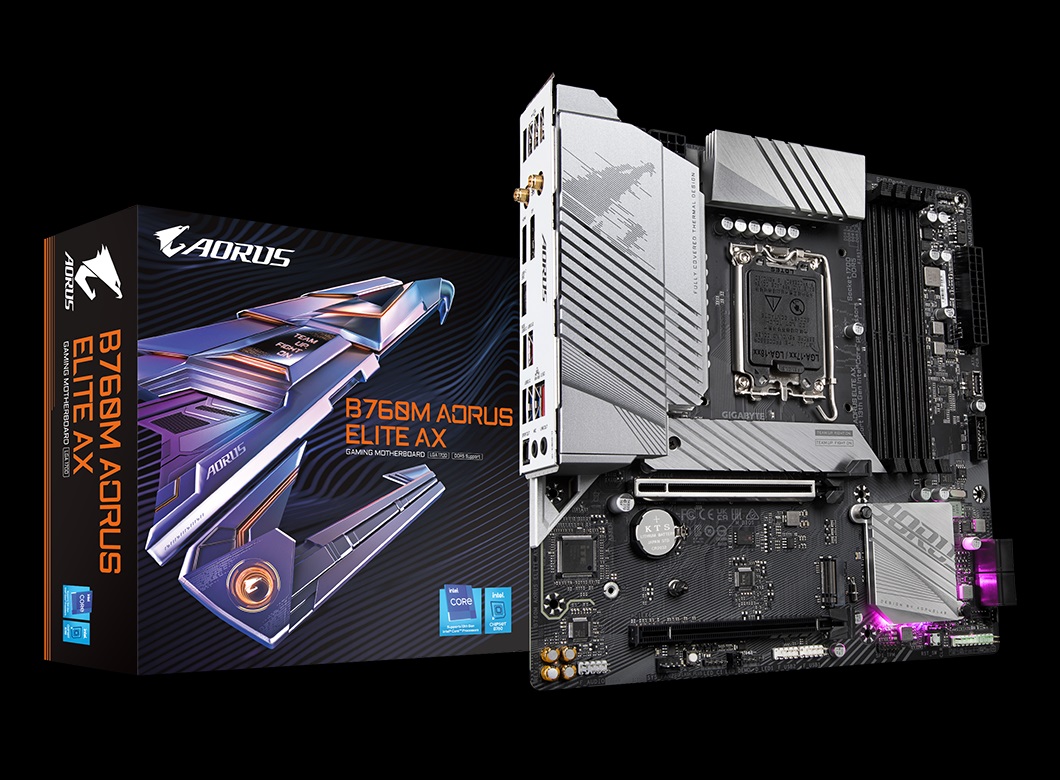

GIGABYTE B760M AORUS ELITE AX/LGA 1700/mATX
Stav zboží:
Nové
Dostupnost:
skladem
Datum odeslání:
Expedujeme 22.10.
Výrobce:
GIGABYTE
Kód zboží:
5551926
Číslo zboží (PN):
B760M AORUS ELITE AX
EAN:
4719331851309
Záruka koncový zákazník:
36 měsíců
Záruka při koupi na IČO:
36 měsíců
Cena bez DPH: *
4175 Kč
Cena vč. DPH: *
5052 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
procesor Patice LGA1700: Podpora 13. a 12. generace procesorů Intel® Core™, Pentium® Gold a Celeron® * L3 cache se liší podle CPU * Další informace naleznete v části „Seznam podpory CPU“. Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / 4000 MT/s paměťové moduly 4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® 2,5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) Modul bezdrátové komunikace Intel® Wi-Fi 6E AX211 WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5/6 GHz BLUETOOTH 5.3 Podpora bezdrátového standardu 11ax 160 MHz a přenosová rychlost až 2,4 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. Čipová sada: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x4 (PCIEX4) Podpora technologie AMD CrossFireX™ Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2x2 1 x port USB Type-C ® s podporou USB 3.2 Gen 2, dostupný přes interní USB header 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 1 x USB 3.2 Gen 1 port na zadním panelu 4 x USB 2.0/1.1 porty dostupné přes interní USB headery Čipová sada + rozbočovač USB 3.2 Gen 1: 4 x porty USB 3.2 Gen 1 (2 porty na zadním panelu, 2 porty dostupné přes interní USB header) Čipová sada + rozbočovač USB 2.0: 4 x USB 2.0/1.1 porty na zadním panelu Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x 4pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 3 x hlavičky systémového ventilátoru 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 2 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 2 x konektory přídavných karet Thunderbolt™ 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x tlačítko Q-Flash Plus 1x resetovací tlačítko 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 2 x SMA anténní konektory (2T2R) 1 x port USB Type-C ® s podporou USB 3.2 Gen 2x2 1 x port USB 3.2 Gen 2 typu A (červený) 3 x porty USB 3.2 Gen 1 4 x USB 2.0/1.1 porty 1 x HDMI port 1x DisplayPort 1x port RJ-45 1 x optický konektor S/PDIF Out 2x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na chladiči, který nainstalujete. BIOS 1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát Micro ATX; Rozměr 24,4 cm x 24,4 cm

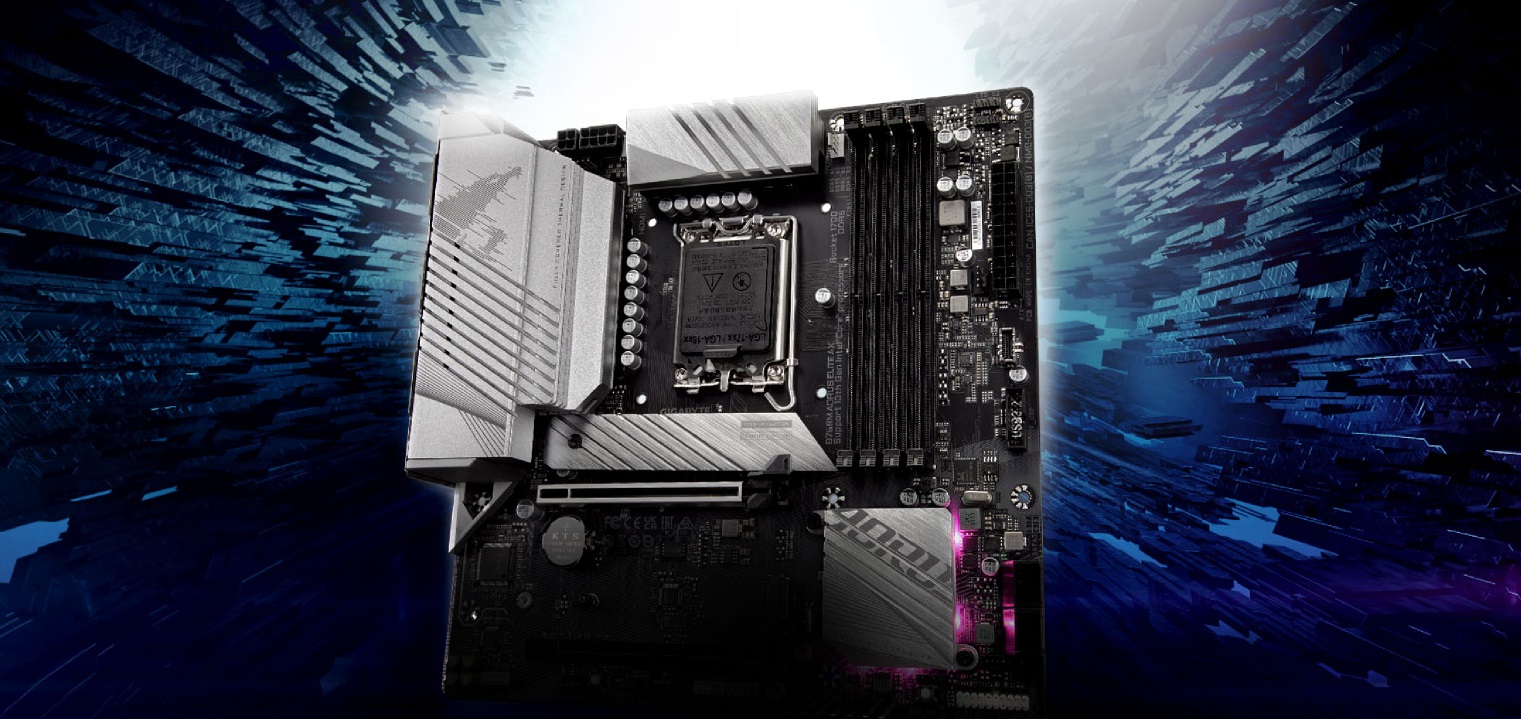

B760M AORUS ELITE AX
- Supports Intel Core™ 14th/ 13th /12th processors

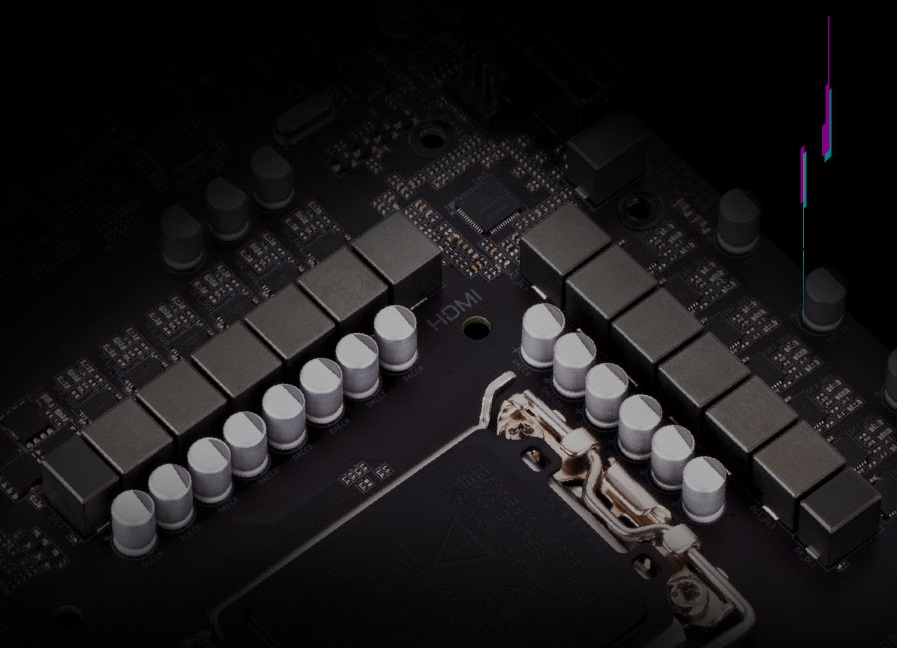

- Unparalleled Performance:Twin 12*+1+1 Phases Digital VRM Solution
- Dual Channel DDR5:4*SMD DIMMs with XMP 3.0 Memory Module Support

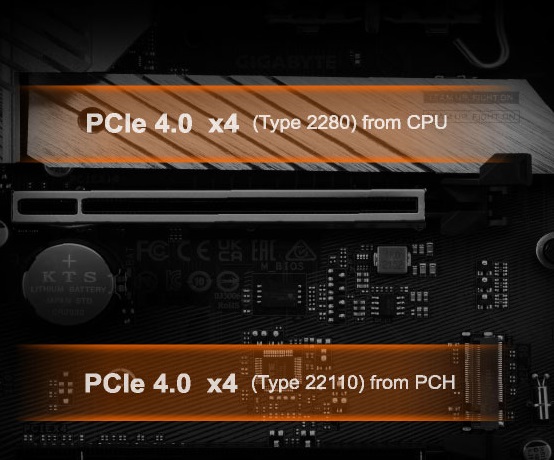

- Next Generation Storage:2*PCIe 4.0 x4 M.2 Connectors
- Advanced Thermal Design & M.2 Thermal Guard :To Ensure VRM Power Stability & M.2 SSD Performance
- EZ-Latch Plus:M.2 Connectors with Quick Release & Screwless Design

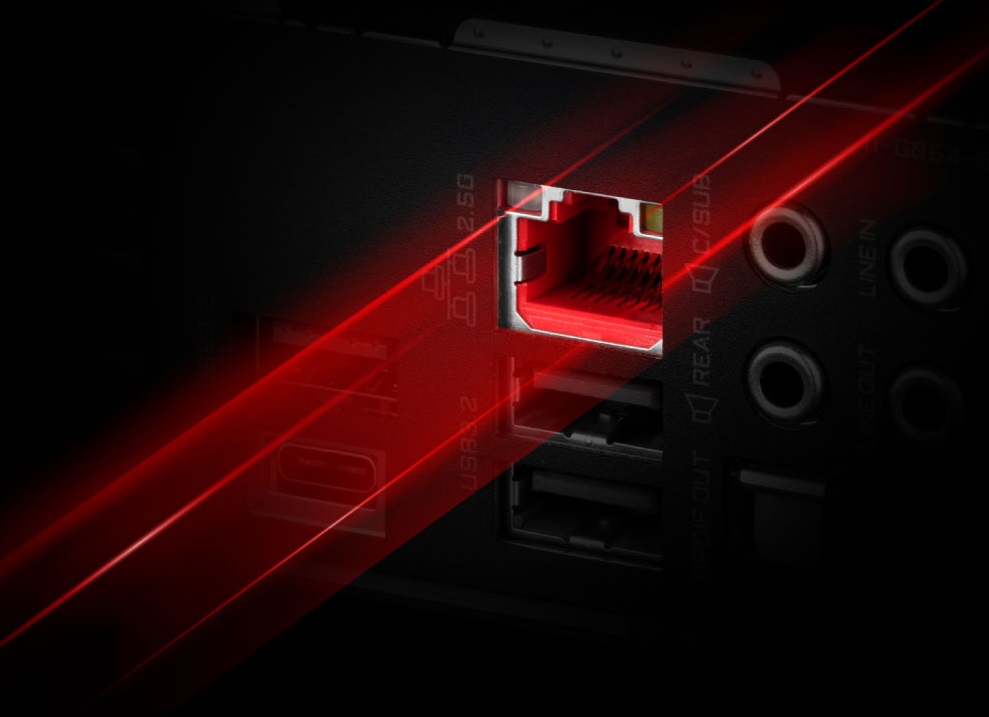

- Fast Networks: 2.5GbE LAN & Wi-Fi 6E 802.11ax
- Extended Connectivity:Front USB-C 10Gb/s, Rear USB-C 20Gb/s, DP, HDMI
- Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
- Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card
CPU
1. LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core™, Pentium Gold and Celeron Processors*
2. L3 cache varies with CPU
* Please refer to "CPU Support List" for more information.
Chipset
1. Intel B760 Express Chipset
Memory
1. Support for DDR5 7800(O.C.) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules
2. 4 x DDR5 DIMM sockets supporting up to 192 GB (48 GB single DIMM capacity) of system memory
3. Dual channel memory architecture
4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
6. Support for Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel HD Graphics support:
1. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support native HDMI 2.1 TMDS compatible ports.
2. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Audio
1. Realtek Audio CODEC
2. High Definition Audio
3. 2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
4. Support for S/PDIF Out
LAN
1. Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
PCB Rev. 1.2, 1.0
Intel Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.3
Support for 11ax 160MHz wireless standard
PCB Rev. 1.3, 1.1
Realtek Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.3
Support for 11ax 160MHz wireless standard
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
CPU:
1. 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
1. 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
Support for AMD CrossFireX™ technology
Storage Interface
CPU:
1. 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset:
1. 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
2. 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
Chipset:
1. 1 x USB Type-C port on the back panel, with USB 3.2 Gen 2x2 support
2. 1 x USB Type-C port with USB 3.2 Gen 2 support, available through the internal USB header
3. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
4. 1 x USB 3.2 Gen 1 port on the back panel
5. 4 x USB 2.0/1.1 ports available through the internal USB headers
Chipset+USB 3.2 Gen 1 Hub:
1. 4 x USB 3.2 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)
Chipset+USB 2.0 Hub:
1. 4 x USB 2.0/1.1 ports on the back panel
Internal I/O Connectors
1. 1 x 24-pin ATX main power connector
2. 1 x 8-pin ATX 12V power connector
3. 1 x 4-pin ATX 12V power connector
4. 1 x CPU fan header
5. 3 x system fan headers
6. 2 x addressable LED strip headers
7. 2 x RGB LED strip headers
8. 2 x M.2 Socket 3 connectors
9. 4 x SATA 6Gb/s connectors
10. 1 x front panel header
11. 1 x front panel audio header
12. 1 x USB Type-C header, with USB 3.2 Gen 2 support
13. 1 x USB 3.2 Gen 1 header
14. 2 x USB 2.0/1.1 headers
15. 2 x Thunderbolt™ add-in card connectors
16. 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
17. 1 x Q-Flash Plus button
18. 1 x reset button
19. 1 x reset jumper
20. 1 x Clear CMOS jumper
Back Panel Connectors
1. 2 x SMA antenna connectors (2T2R)
2. 1 x USB Type-C port, with USB 3.2 Gen 2x2 support
3. 1 x USB 3.2 Gen 2 Type-A port (red)
4. 3 x USB 3.2 Gen 1 ports
5. 4 x USB 2.0/1.1 ports
6. 1 x HDMI port
7. 1 x DisplayPort
8. 1 x RJ-45 port
9. 1 x optical S/PDIF Out connector
10. 2 x audio jacks
I/O Controller
1. iTE I/O Controller Chip
H/W Monitoring
1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Fan fail warning
6. Fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.
BIOS
1. 1 x 256 Mbit flash
2. Use of licensed AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
1. Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
2. Support for Q-Flash
3. Support for Q-Flash Plus
Bundled Software
1. Norton Internet Security (OEM version)
2. LAN bandwidth management software
Operating System
1. Support for Windows 11 64-bit
2. Support for Windows 10 64-bit
Form Factor
1. Micro ATX Form Factor; 24.4cm x 24.4cm
GIGABYTE B760M AORUS ELITE AX (rev. 1.x) Chipset: Intel® B760 Express Rozměrový formát: Micro ATX (244x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s paměťové moduly * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Wi-Fi 6E + Bluetooth 5.3 Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x4 (PCIEX4) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 9 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 3x USB 3.2 Gen 1 * 4x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 3x USB 3.2 Gen 1 * 4x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x RJ-45 * 1x optický S/PDIF Out * 2x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor * 1x 4-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 3x system fan header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 2x Thunderbolt™ add-in card connector * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-AORUS-ELITE-AX-rev-1x#kf
GIGABYTE B760M AORUS ELITE AX
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada
Intel B760
Paměť
4x DDR5 paměťový slot, podpora až 192 GB
Podpora DDR5 7600 (OC)/ 7400 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800 / 4000 MHz
Dvoukanálová architektura paměti
Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací paměti (non-ECC režim)
Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B760 čipová sada
1x PCIe 4.0 x16 slot (podporuje x4 režim)
Grafika
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz
Multi-GPU
Podpora AMD CrossFireX technologie
Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim)
Intel B760 čipová sada
1x M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB
1x USB 3.2 Gen2x2 typ C port na zadním panelu
1x USB 3.2 Gen2 typ C port dostupný přes interní USB konektor
1x USB 3.2 Gen2 typ A port na zadním panelu
5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi 6E AX211
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x 4-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
3x konektor systémového ventilátoru
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
2x M.2 slot, M Key
4x SATA 6 Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen2 typ C konektor
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
2x Thunderbolt AIC konektor
1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x tlačítko Q-Flash Plus
1x tlačítko Reset
1x propojka Reset
1x propojka Clear CMOS
Porty na zadním panelu
2x konektor Wi-Fi antény
1x USB 3.2 Gen2x2 typ C
1x USB 3.2 Gen2 typ A
3x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x DisplayPort
1x HDMI
1x RJ-45
1x optický S/PDIF výstup
2x audio jack
Rozměry
24,4 x 24,4 cm
Micro ATX formát
GIGABYTE B760M AORUS ELITE AX DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: Micro ATX (244x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s dvoukanálová architektura paměti podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: 1x DisplayPort 1.2 1x HDMI® 2.0 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Intel® Wi-Fi 6E AX211 (WIFI a,b,g,n,ac,ax, s podporou frekvenčních pásem 2,4/5/6GHz) + Bluetooth 5.3 Rozšiřující sloty: 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x4 (PCIEX4) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 9 portů) 1x USB typ-C® s podporou USB 3.2 Gen 2x2 1x USB 3.2 Gen 2 typu A (červený) 3x USB 3.2 Gen 1 4x USB 2.0/1.1 Přední USB (celkem 7 portů) 1x USB typ-C® konektor - podpora USB 3.2 Gen 2 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: 1x USB typ-C® s podporou USB 3.2 Gen 2x2 1x USB 3.2 Gen 2 typu A (červený) 3x USB 3.2 Gen 1 4x USB 2.0/1.1 2x SMA anténní konektor (2T2R) 1x DisplayPort 1.2 1x HDMI 2.0 1x RJ-45 1x optický S/PDIF Out 2x audio jack Interní porty: Napájení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením 1x CPU fan header 3x system fan headers Související s úložištěm 2x M.2 slot (Key M) 4x SATA 6Gb/s port USB 1x USB typ-C® header s podporou USB 3.2 Gen 2 1x USB 3.2 Gen 1 header 2x USB 2.0/1.1 header Ostatní 2x adresovatelný LED strip header 2x RGB LED strip header 1x front panel header 1x front panel audio header 2x Thunderbolt™ add-in card konektor 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1x tlačítko reset 1x tlačítko Q-Flash Plus 1x reset jumper 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS
GIGABYTE B760M AORUS ELITE AX (rev. 1.x) Chipset: Intel® B760 Express Rozměrový formát: Micro ATX (244x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s paměťové moduly * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Wi-Fi 6E + Bluetooth 5.3 Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x4 (PCIEX4) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 9 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 3x USB 3.2 Gen 1 * 4x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 3x USB 3.2 Gen 1 * 4x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x RJ-45 * 1x optický S/PDIF Out * 2x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor * 1x 4-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 3x system fan header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 2x Thunderbolt™ add-in card connector * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-AORUS-ELITE-AX-rev-1x#kf
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
