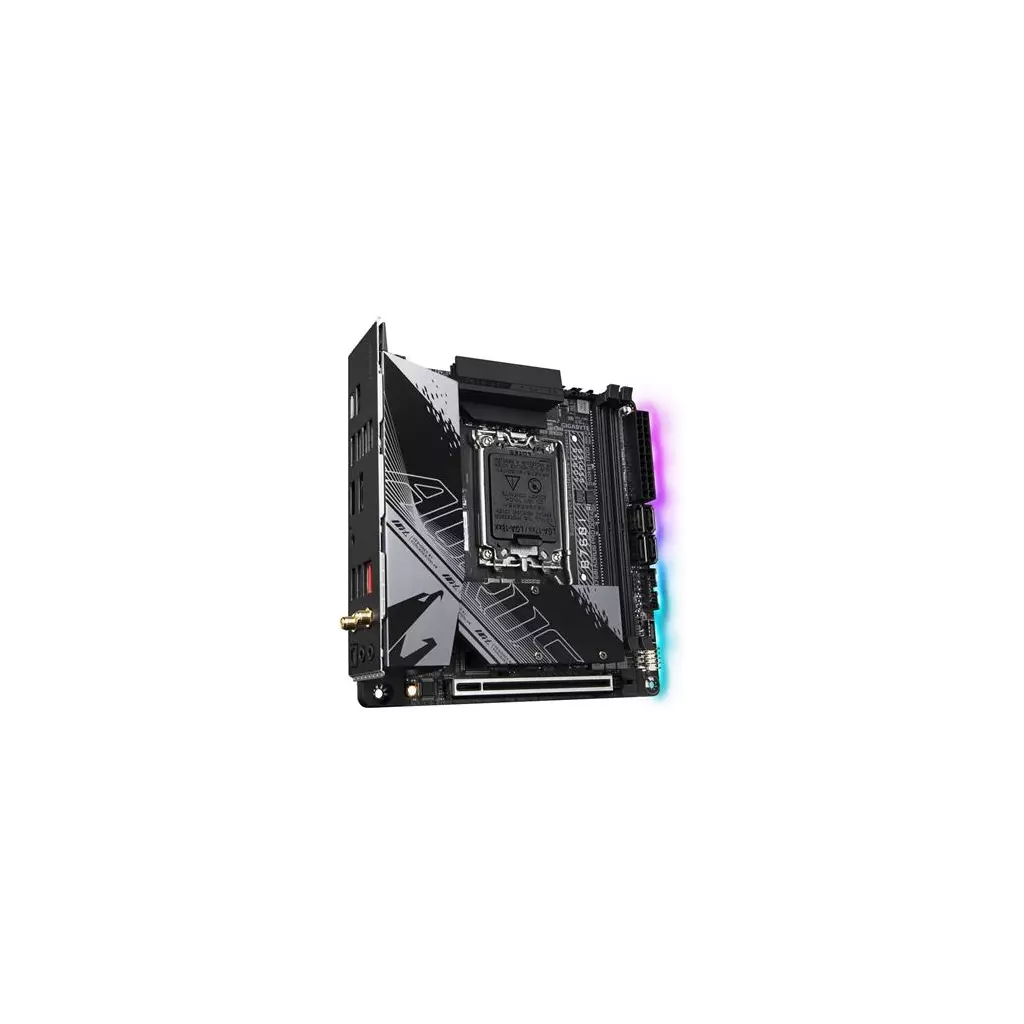

GIGABYTE B760I AORUS PRO DDR4

procesor Patice LGA1700: Podpora 13. a 12. generace procesorů Intel® Core™, Pentium® Gold a Celeron® * L3 cache se liší podle CPU * Další informace naleznete v části „Seznam podpory CPU“. Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( OC) / 3333 (OC) / 3300 (OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s paměťové moduly 2 x DDR4 DIMM patice podporující až 64 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Intel ® 2,5GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s) Modul bezdrátové komunikace Intel ® Killer™ Wi-Fi 6 AX1650 WIFI a, b, g, n, ac, ax, podpora 2,4/5 GHz Dual-Band BLUETOOTH 5.2 Podpora bezdrátového standardu 11ax 160 MHz a přenosová rychlost až 2,4 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor na zadní straně základní desky (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2 1 x port USB Type-C ® s podporou USB 3.2 Gen 1, dostupný přes interní USB header 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header 4 x USB 2.0/1.1 porty (2 porty na zadním panelu, 2 porty dostupné přes interní USB header) Čipová sada + rozbočovač USB 3.2 Gen 1: 4 x USB 3.2 Gen 1 porty na zadním panelu Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x CPU ventilátor/hlavička čerpadla vodního chlazení 1 x hlavička systémového ventilátoru 1 x adresovatelná hlavička LED pásku 1 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x hlavička reproduktoru 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 1 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x resetovací propojka 1 x Clear CMOS jumper 1 x nájezdová lišta podvozku Konektory zadního panelu 1 x port USB Type-C ® s podporou USB 3.2 Gen 2 1 x port USB 3.2 Gen 2 typu A (červený) 4 x USB 3.2 Gen 1 porty 2 x USB 2.0/1.1 porty 1x DisplayPort 1 x HDMI port 1 x tlačítko Q-Flash Plus 1x port RJ-45 2 x SMA anténní konektory (2T2R) 1 x optický konektor S/PDIF Out 2x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla). BIOS 1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Mini-ITX Form Factor; 17,0 cm x 17,0 cm

procesor Patice LGA1700: Podpora 13. a 12. generace procesorů Intel® Core™, Pentium® Gold a Celeron® * L3 cache se liší podle CPU * Další informace naleznete v části „Seznam podpory CPU“. Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( OC) / 3333 (OC) / 3300 (OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s paměťové moduly 2 x DDR4 DIMM patice podporující až 64 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Intel ® 2,5GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s) Modul bezdrátové komunikace Intel ® Killer™ Wi-Fi 6 AX1650 WIFI a, b, g, n, ac, ax, podpora 2,4/5 GHz Dual-Band BLUETOOTH 5.2 Podpora bezdrátového standardu 11ax 160 MHz a přenosová rychlost až 2,4 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor na zadní straně základní desky (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2 1 x port USB Type-C ® s podporou USB 3.2 Gen 1, dostupný přes interní USB header 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header 4 x USB 2.0/1.1 porty (2 porty na zadním panelu, 2 porty dostupné přes interní USB header) Čipová sada + rozbočovač USB 3.2 Gen 1: 4 x USB 3.2 Gen 1 porty na zadním panelu Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x CPU ventilátor/hlavička čerpadla vodního chlazení 1 x hlavička systémového ventilátoru 1 x adresovatelná hlavička LED pásku 1 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x hlavička reproduktoru 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 1 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x resetovací propojka 1 x Clear CMOS jumper 1 x nájezdová lišta podvozku Konektory zadního panelu 1 x port USB Type-C ® s podporou USB 3.2 Gen 2 1 x port USB 3.2 Gen 2 typu A (červený) 4 x USB 3.2 Gen 1 porty 2 x USB 2.0/1.1 porty 1x DisplayPort 1 x HDMI port 1 x tlačítko Q-Flash Plus 1x port RJ-45 2 x SMA anténní konektory (2T2R) 1 x optický konektor S/PDIF Out 2x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla). BIOS 1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Mini-ITX Form Factor; 17,0 cm x 17,0 cm

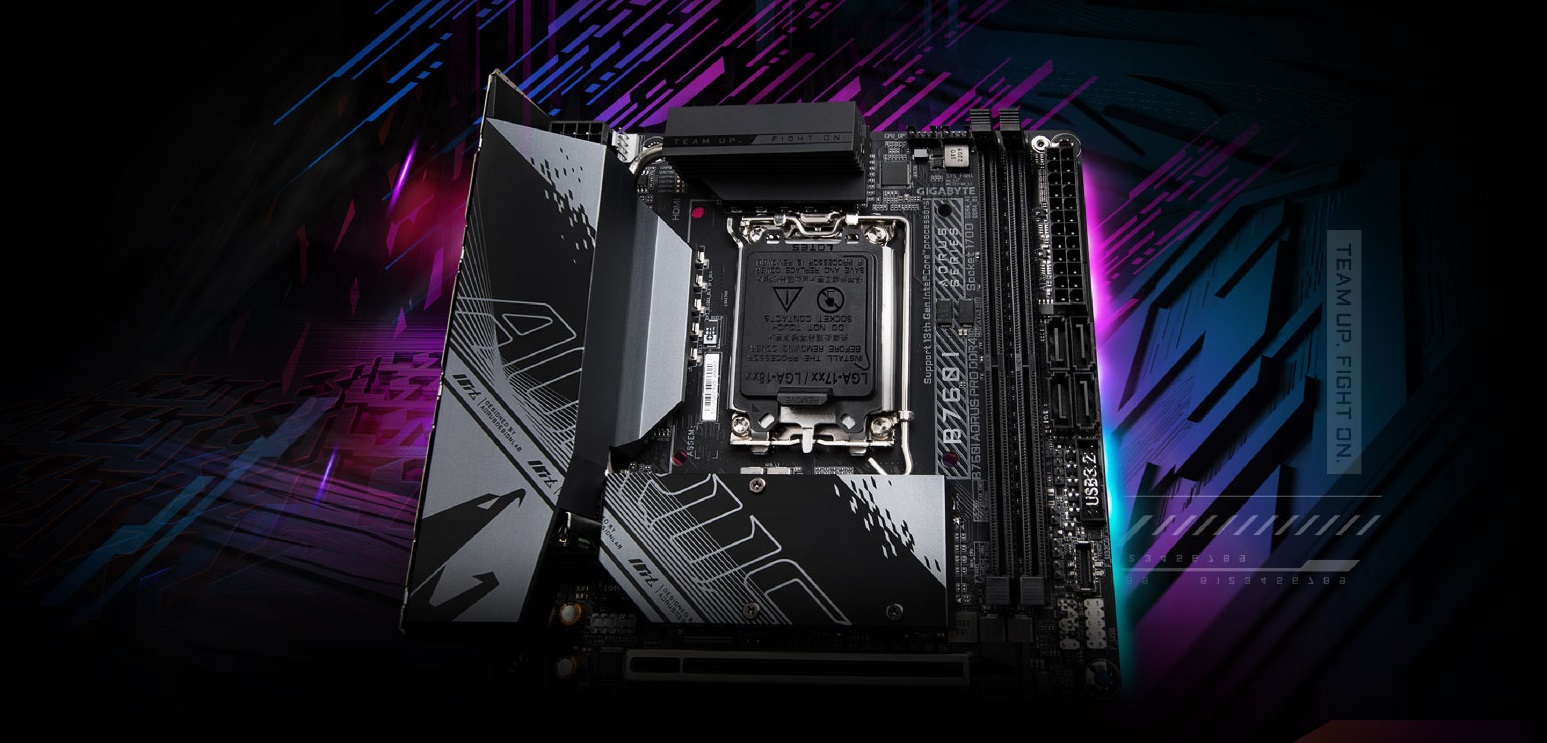

GIGABYTE B760I AORUS PRO DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel B760

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací paměti (non-ECC režim) Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)

Sloty Intel CPU 1x PCIe 4.0 x16 slot

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim) Intel B760 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim) 4x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB 1x USB 3.2 Gen2 typ C port na zadním panelu 1x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 1x USB 3.2 Gen1 (USB 3.0) typ C port dostupný přes interní USB konektor 4x USB 2.0 port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu

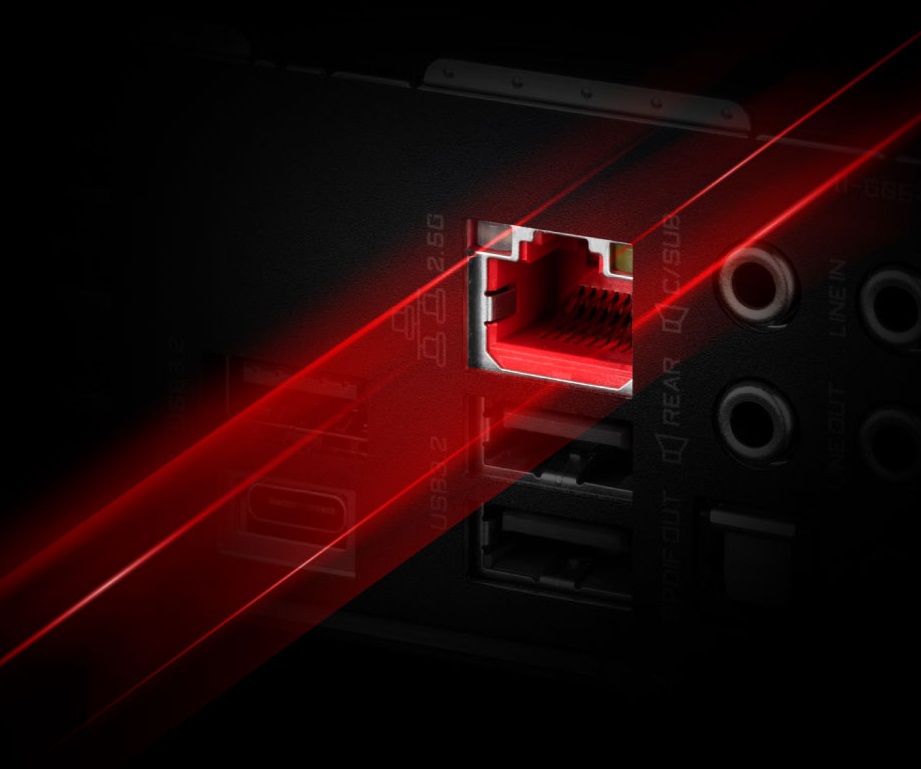

LAN 1x Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Killer Wi-Fi 6 AX1650 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru CPU/ pumpy vodního chlazení 1x konektor systémového ventilátoru 1x konektor adresovatelného LED pásku 1x konektor RGB LED pásku 2x M.2 slot, M Key 4x SATA 6 Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x konektor reproduktoru 1x USB 3.2 Gen1 (USB 3.0) typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x propojka Reset 1x propojka Clear CMOS 1x konektor detekce otevření skříně

Porty na zadním panelu 1x USB 3.2 Gen2 typ C 1x USB 3.2 Gen2 typ A 4x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x DisplayPort 1x HDMI 1x tlačítko Q-Flash Plus 1x RJ-45 2x konektor Wi-Fi antény 1x optický S/PDIF výstup 2x audio jack

Rozměry 17 x 17 cm Mini ITX formát

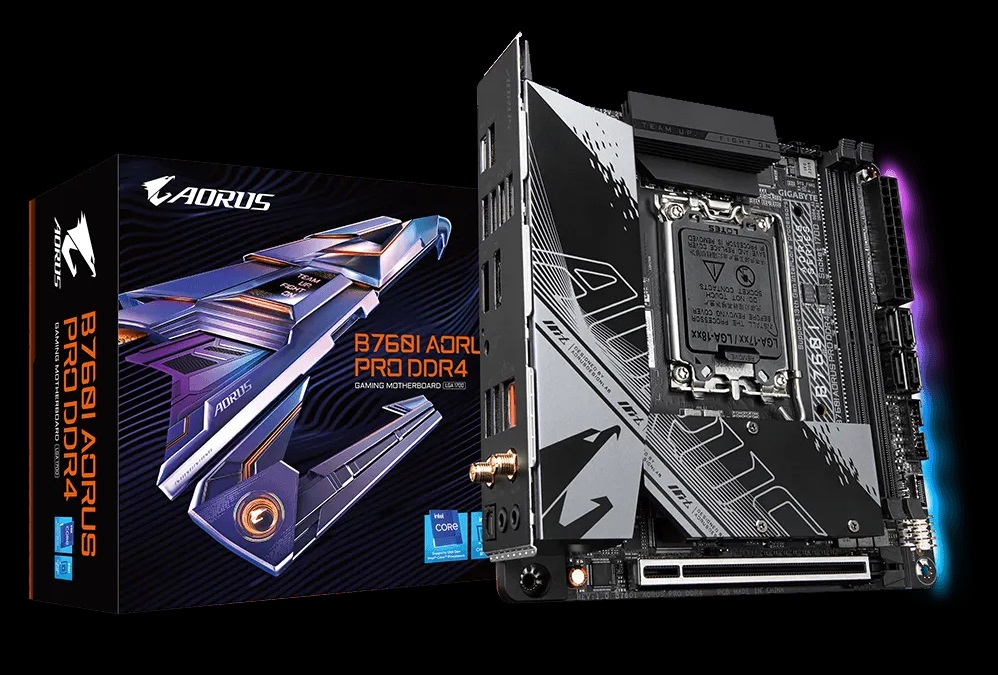

GIGABYTE B760I AORUS PRO DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: Mini-ITX (170x170mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 2x DIMM patice podporující až 64GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Intel® Killer™ Wi-Fi 6 AX1650 + Bluetooth 5.2 Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 8 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 5 portů) * 1x USB typ-C® header - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 1x USB 2.0/1.1 header - podpora dalších 2 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x tlačítko Q-Flash Plus * 1x RJ-45 * 1x optický S/PDIF Out * 2x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 1x system fan headers Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 header * 1x USB 2.0/1.1 header Ostatní * 1x adresovatelný LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x speaker header * 1x reset jumper * 1x Clear CMOS jumper * 1x chassis intrusion header BIOS: 1x 256Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/cz/Motherboard/B760I-AORUS-PRO-DDR4-rev-10#kf

GIGABYTE B760I AORUS PRO DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: Mini-ITX (170x170mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 2x DIMM patice podporující až 64GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Intel® Killer™ Wi-Fi 6 AX1650 + Bluetooth 5.2 Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 8 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 5 portů) * 1x USB typ-C® header - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 1x USB 2.0/1.1 header - podpora dalších 2 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x tlačítko Q-Flash Plus * 1x RJ-45 * 1x optický S/PDIF Out * 2x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 1x system fan headers Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 header * 1x USB 2.0/1.1 header Ostatní * 1x adresovatelný LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x speaker header * 1x reset jumper * 1x Clear CMOS jumper * 1x chassis intrusion header BIOS: 1x 256Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/cz/Motherboard/B760I-AORUS-PRO-DDR4-rev-10#kf
