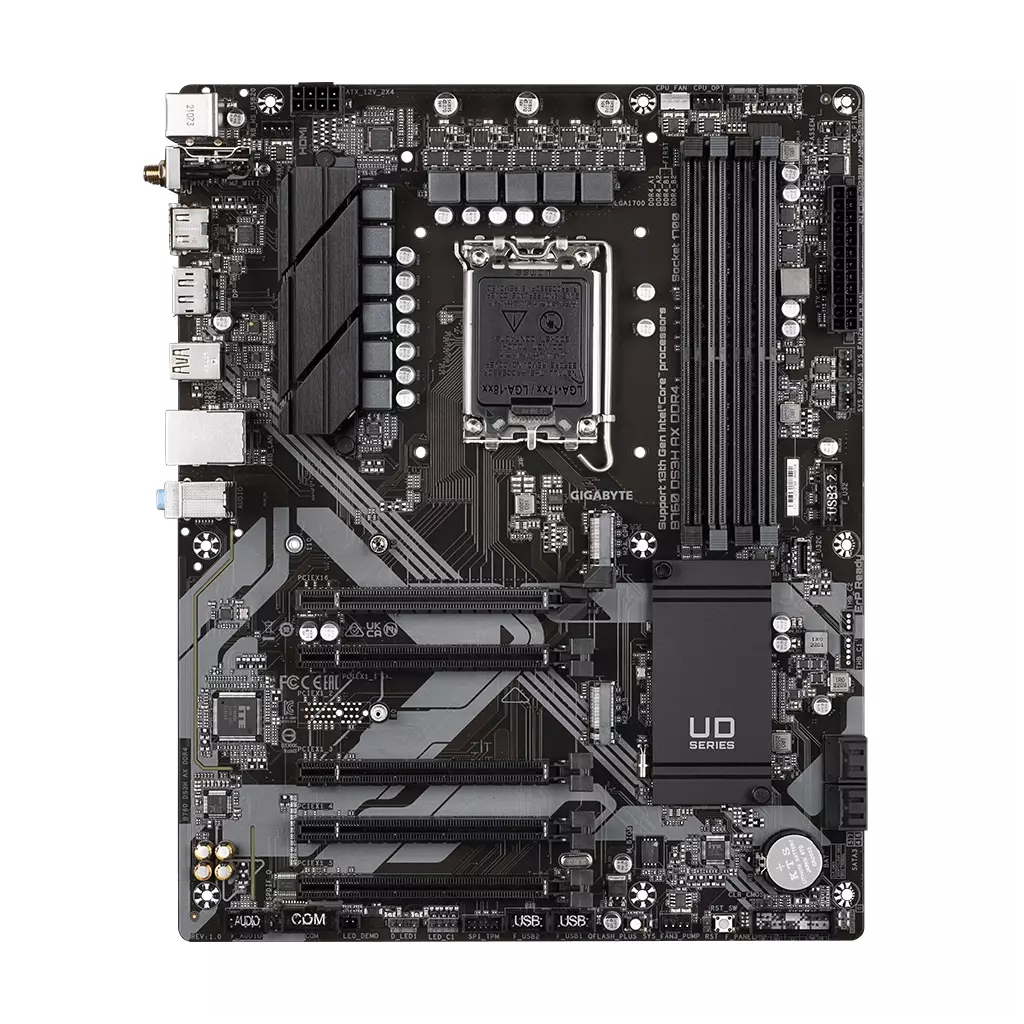

GIGABYTE B760 DS3H AX DDR4/LGA 1700/ATX

procesor Patice LGA1700: Podpora procesorů Intel® Core ™, Pentium® Gold a Celeron® 13. a 12. generace L3 cache se liší podle CPU (Další informace naleznete v části „Seznam podpory CPU“.) Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s paměťové moduly 4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® GbE LAN (1 Gbps/100 Mbps) Modul bezdrátové komunikace AMD Wi-Fi 6E RZ608 (MT7921K) WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5/6 GHz LUETOOTH 5.2 Podpora bezdrátového standardu 11ax 80 MHz a přenosová rychlost až 1,2 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 (PCIEX16) * Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. Čipová sada: 4 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2x2 1 x port USB Type-C ® s podporou USB 3.2 Gen 1, dostupný přes interní USB header 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header 4 x USB 2.0/1.1 porty na zadním panelu Čipová sada + 2 rozbočovače USB 2.0: 4 x USB 2.0/1.1 porty dostupné přes interní USB headery Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x CPU ventilátor/hlavička čerpadla vodního chlazení 3 x hlavičky systémového ventilátoru 1 x systémový ventilátor/hlavice čerpadla vodního chlazení 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x S/PDIF Out header 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 1 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x záhlaví sériového portu 1 x tlačítko Q-Flash Plus 1x resetovací tlačítko 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 1 x PS/2 port pro klávesnici/myš 2 x SMA anténní konektory (2T2R) 1 x port USB Type-C ® s podporou USB 3.2 Gen 2x2 1 x port USB 3.2 Gen 2 typu A (červený) 4 x USB 2.0/1.1 porty 1 x HDMI port 1x DisplayPort 1x port RJ-45 3x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla). BIOS 1 x 128 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát ATX; Rozměr 30,5 cm x 24,4 cm

procesor Patice LGA1700: Podpora procesorů Intel® Core ™, Pentium® Gold a Celeron® 13. a 12. generace L3 cache se liší podle CPU (Další informace naleznete v části „Seznam podpory CPU“.) Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s paměťové moduly 4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® GbE LAN (1 Gbps/100 Mbps) Modul bezdrátové komunikace AMD Wi-Fi 6E RZ608 (MT7921K) WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5/6 GHz LUETOOTH 5.2 Podpora bezdrátového standardu 11ax 80 MHz a přenosová rychlost až 1,2 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 (PCIEX16) * Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. Čipová sada: 4 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 1 x M.2 konektor (Socket 3, M klíč, typ 2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2x2 1 x port USB Type-C ® s podporou USB 3.2 Gen 1, dostupný přes interní USB header 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header 4 x USB 2.0/1.1 porty na zadním panelu Čipová sada + 2 rozbočovače USB 2.0: 4 x USB 2.0/1.1 porty dostupné přes interní USB headery Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x CPU ventilátor/hlavička čerpadla vodního chlazení 3 x hlavičky systémového ventilátoru 1 x systémový ventilátor/hlavice čerpadla vodního chlazení 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x S/PDIF Out header 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 1 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x záhlaví sériového portu 1 x tlačítko Q-Flash Plus 1x resetovací tlačítko 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 1 x PS/2 port pro klávesnici/myš 2 x SMA anténní konektory (2T2R) 1 x port USB Type-C ® s podporou USB 3.2 Gen 2x2 1 x port USB 3.2 Gen 2 typu A (červený) 4 x USB 2.0/1.1 porty 1 x HDMI port 1x DisplayPort 1x port RJ-45 3x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla). BIOS 1 x 128 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát ATX; Rozměr 30,5 cm x 24,4 cm

GIGABYTE B760 DS3H AX DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® GbE LAN WLAN + Bluetooth: AMD Wi-Fi 6E RZ608 (MT7921K) + Bluetooth 5.2 Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * 4x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 3x system fan header * 1x system fan/water cooling pump header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x serial port header * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-DS3H-AX-DDR4-rev-10#kf

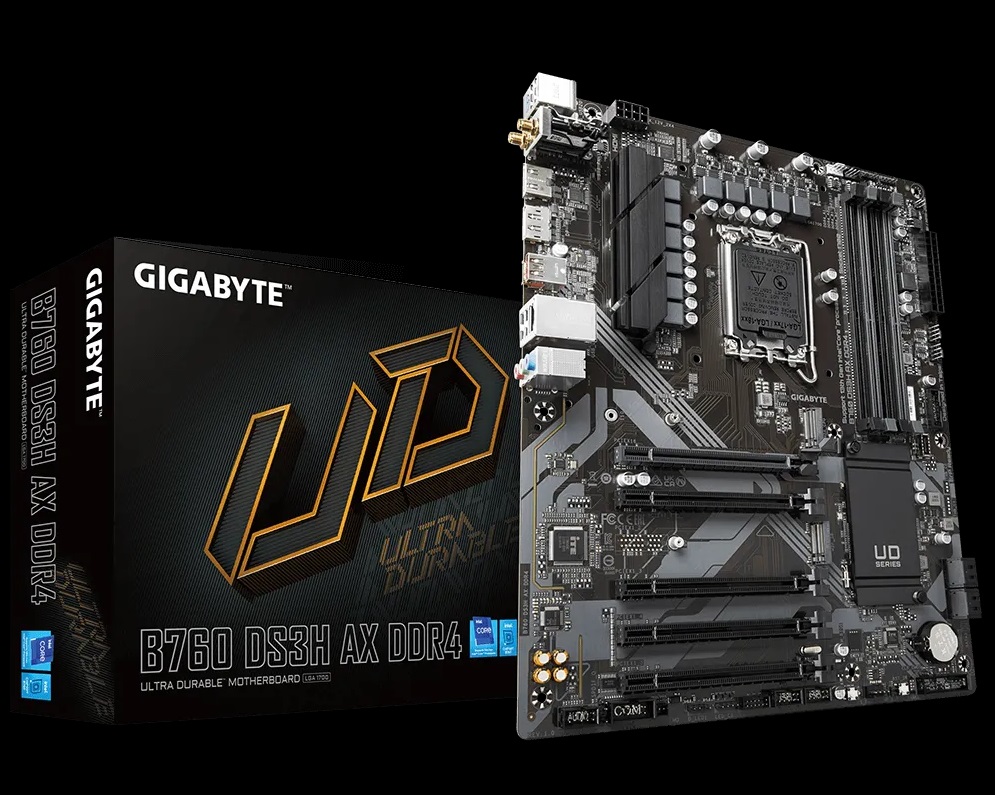

GIGABYTE B760 DS3H AX DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel B760

Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací paměti (non-ECC režim) Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)

Sloty Intel CPU 1x PCIe 4.0 x16 slot Intel B760 čipová sada 4x PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

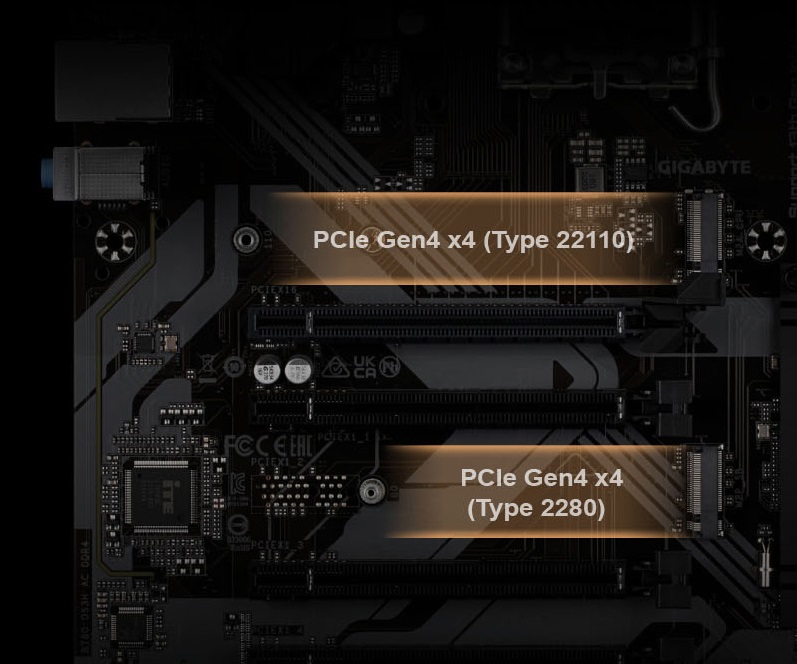

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim) Intel B760 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim) 4x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 1x USB 3.2 Gen2 typ A port na zadním panelu 1x USB 3.2 Gen1 (USB 3.0) typ C port dostupný přes interní USB konektor 2x USB 3.2 Gen1 (USB 3.0) typ A port dostupný přes interní USB konektor 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Realtek Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E RZ608 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Bluetooth 5.2

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru CPU/ pumpy vodního chlazení 3x konektor systémového ventilátoru 1x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 2x M.2 slot, M Key 4x SATA 6 Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x konektor S/PDIF výstupu 1x USB 3.2 Gen1 (USB 3.0) typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x konektor pro sériový port 1x tlačítko Q-Flash Plus 1x tlačítko Reset 1x propojka Reset 1x propojka Clear CMOS

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 2x konektor Wi-Fi antény 1x USB 3.2 Gen2x2 typ C 1x USB 3.2 Gen2 typ A 4x USB 2.0 1x DisplayPort 1x HDMI 1x RJ-45 3x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

GIGABYTE B760 DS3H AX DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® GbE LAN WLAN + Bluetooth: AMD Wi-Fi 6E RZ608 (MT7921K) + Bluetooth 5.2 Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * 4x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 3x system fan header * 1x system fan/water cooling pump header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x serial port header * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-DS3H-AX-DDR4-rev-10#kf

GIGABYTE B760 DS3H DDR4. Výrobce procesoru: Intel, Patice procesoru: LGA 1700, Kompatibilní procesory: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 128 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, PCI Express 4.0, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 5, 10. Maximální rozlišení: 4096 x 2304 px. Konektor USB: USB Typ-A, USB typu C

GIGABYTE B760 DS3H AX DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 1x DisplayPort 1.2 * 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® GbE LAN WLAN + Bluetooth: AMD Wi-Fi 6E RZ608 (MT7921K) + Bluetooth 5.2 Rozšiřující sloty: * 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) * 4x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2x2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x DisplayPort 1.2 * 1x HDMI 2.0 * 1x RJ-45 * 3x audio jack * 1x PS/2 pro klávesnici/myš Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 3x system fan header * 1x system fan/water cooling pump header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x serial port header * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 128Mb flash, AMI UEFI BIOS Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-DS3H-AX-DDR4-rev-10#kf

GIGABYTE B760 DS3H DDR4. Výrobce procesoru: Intel, Patice procesoru: LGA 1700, Kompatibilní procesory: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 128 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, PCI Express 4.0, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 5, 10. Maximální rozlišení: 4096 x 2304 px. Konektor USB: USB Typ-A, USB typu C
