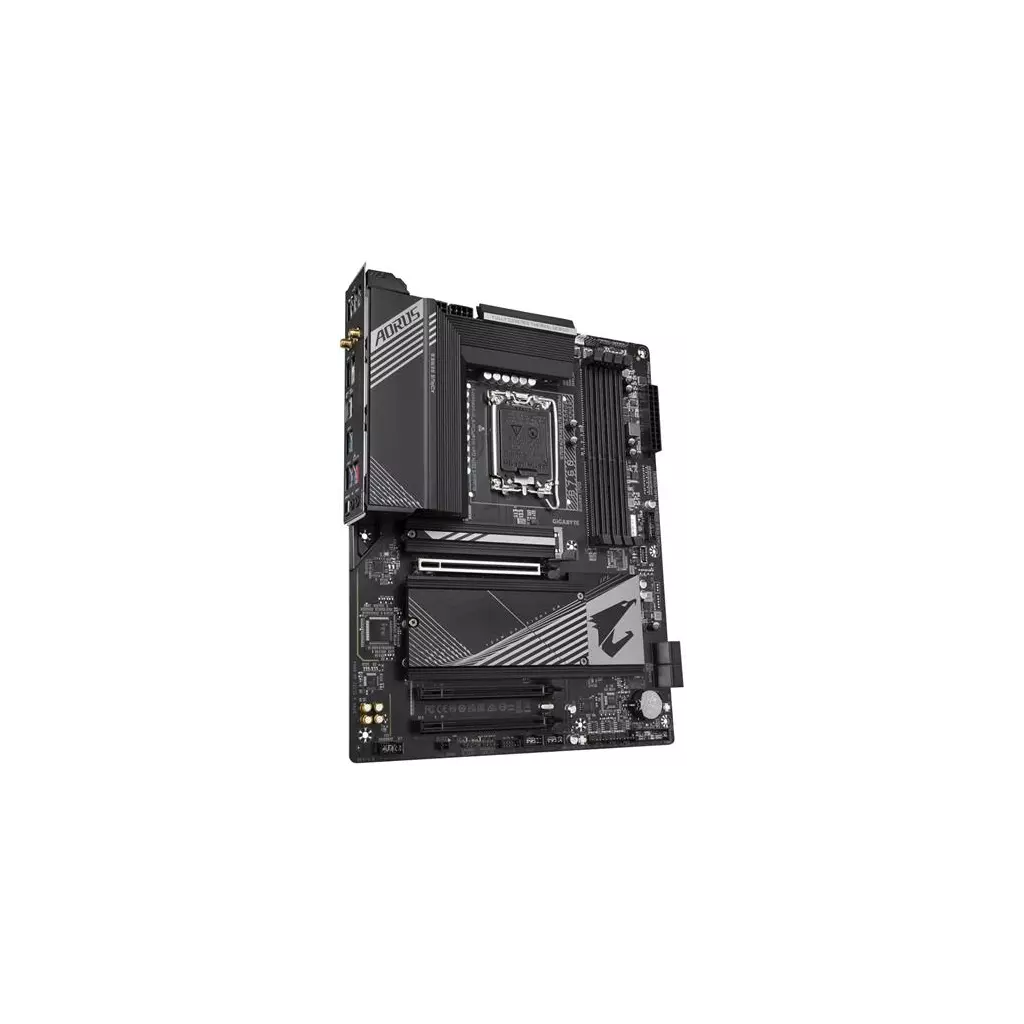

GIGABYTE MB Sc LGA1700 B760 AORUS ELITE AX DDR4, Intel B760, 4xDDR4, 1xDP, 1xHDMI, WI-FI

procesor Patice LGA1700: Podpora 13. a 12. generace procesorů Intel® Core™, Pentium® Gold a Celeron® * L3 cache se liší podle CPU * Další informace naleznete v části „Seznam podpory CPU“. Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( OC) / 3333 (OC) / 3300 (OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s paměťové moduly 4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® 2,5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) Modul bezdrátové komunikace Intel® Wi-Fi 6E AX211 WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5/6 GHz BLUETOOTH 5.3 Podpora bezdrátového standardu 11ax 160 MHz a přenosová rychlost až 2,4 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 (PCIEX16) * Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. Čipová sada: 2 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 (PCIEX1_1, PCIEX1_2) Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 2 x M.2 konektory (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB, M2M_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 2 x porty USB Type-C ® s podporou USB 3.2 Gen 2 (1 port na zadním panelu, 1 port dostupný přes interní USB header) 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header Čipová sada + rozbočovač USB 3.2 Gen 1: 4 x USB 3.2 Gen 1 porty na zadním panelu Čipová sada + 2 rozbočovače USB 2.0: 8 x USB 2.0/1.1 porty (4 porty na zadním panelu, 4 porty dostupné přes interní USB headery) Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x 4pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x CPU ventilátor/hlavička čerpadla vodního chlazení 3 x hlavičky systémového ventilátoru 1 x systémový ventilátor/hlavice čerpadla vodního chlazení 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 3 x M.2 Patice 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 2 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1x resetovací tlačítko 1 x tlačítko Q-Flash Plus 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 1 x port USB Type-C ® s podporou USB 3.2 Gen 2 1 x port USB 3.2 Gen 2 typu A (červený) 4 x USB 3.2 Gen 1 porty 4 x USB 2.0/1.1 porty 2 x SMA anténní konektory (2T2R) 1 x HDMI port 1x DisplayPort 1x port RJ-45 1 x optický konektor S/PDIF Out 2x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla). BIOS 1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát ATX; Rozměr 30,5 cm x 24,4 cm

procesor Patice LGA1700: Podpora 13. a 12. generace procesorů Intel® Core™, Pentium® Gold a Celeron® * L3 cache se liší podle CPU * Další informace naleznete v části „Seznam podpory CPU“. Čipová sada Čipová sada Intel® B760 Express Paměť Podpora DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( OC) / 3333 (OC) / 3300 (OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s paměťové moduly 4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC) Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor – podpora Intel ® HD Graphics: 1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz * Podpora pro HDMI 2.0 verze a HDCP 2.3. 1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz * Podpora pro DisplayPort verze 1.2 a HDCP 2.3 (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. Podpora výstupu S/PDIF LAN Čip Realtek ® 2,5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) Modul bezdrátové komunikace Intel® Wi-Fi 6E AX211 WIFI a, b, g, n, ac, ax, s podporou frekvenčních pásem 2,4/5/6 GHz BLUETOOTH 5.3 Podpora bezdrátového standardu 11ax 160 MHz a přenosová rychlost až 2,4 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty PROCESOR: 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 (PCIEX16) * Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. Čipová sada: 2 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 (PCIEX1_1, PCIEX1_2) Rozhraní úložiště PROCESOR: 1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipová sada: 2 x M.2 konektory (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB, M2M_SB) 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zařízení SATA USB Čipová sada: 2 x porty USB Type-C ® s podporou USB 3.2 Gen 2 (1 port na zadním panelu, 1 port dostupný přes interní USB header) 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header Čipová sada + rozbočovač USB 3.2 Gen 1: 4 x USB 3.2 Gen 1 porty na zadním panelu Čipová sada + 2 rozbočovače USB 2.0: 8 x USB 2.0/1.1 porty (4 porty na zadním panelu, 4 porty dostupné přes interní USB headery) Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x 4pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x CPU ventilátor/hlavička čerpadla vodního chlazení 3 x hlavičky systémového ventilátoru 1 x systémový ventilátor/hlavice čerpadla vodního chlazení 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 3 x M.2 Patice 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x konektor USB Type-C ® s podporou USB 3.2 Gen 2 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headery 1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1x resetovací tlačítko 1 x tlačítko Q-Flash Plus 1 x resetovací propojka 1 x Clear CMOS jumper Konektory zadního panelu 1 x port USB Type-C ® s podporou USB 3.2 Gen 2 1 x port USB 3.2 Gen 2 typu A (červený) 4 x USB 3.2 Gen 1 porty 4 x USB 2.0/1.1 porty 2 x SMA anténní konektory (2T2R) 1 x HDMI port 1x DisplayPort 1x port RJ-45 1 x optický konektor S/PDIF Out 2x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla). BIOS 1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát ATX; Rozměr 30,5 cm x 24,4 cm

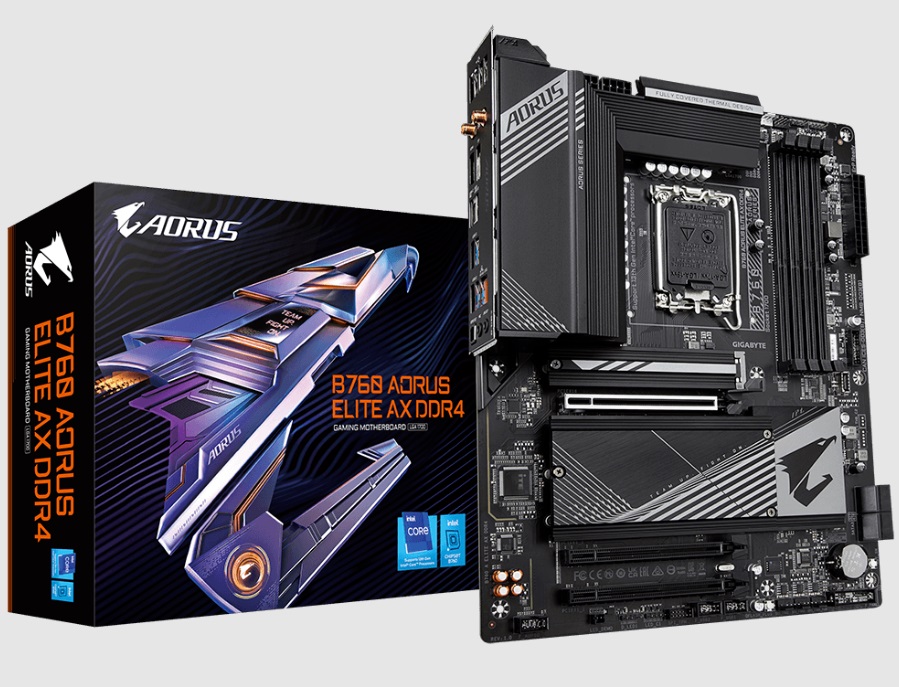

B760 AORUS ELITE AX DDR4

• ISupports Intel Core™ 14th/ 13th /12th processors
• Unparalleled Performance:Twin 12*+1+1 Phases Digital VRM Solution
• Dual Channel DDR4:4*DIMMs with XMP Memory Module Support

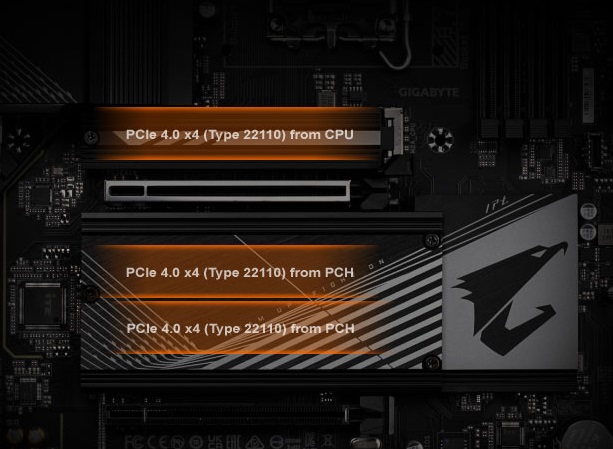

• Next Generation Storage:3*PCIe 4.0 x4 M.2 Connectors
• Advanced Thermal Design & M.2 Thermal Guard:To Ensure VRM Power Stability & M.2 SSD Performance
• EZ-Latch Plus:M.2 Connectors with Quick Release & Screwless Design

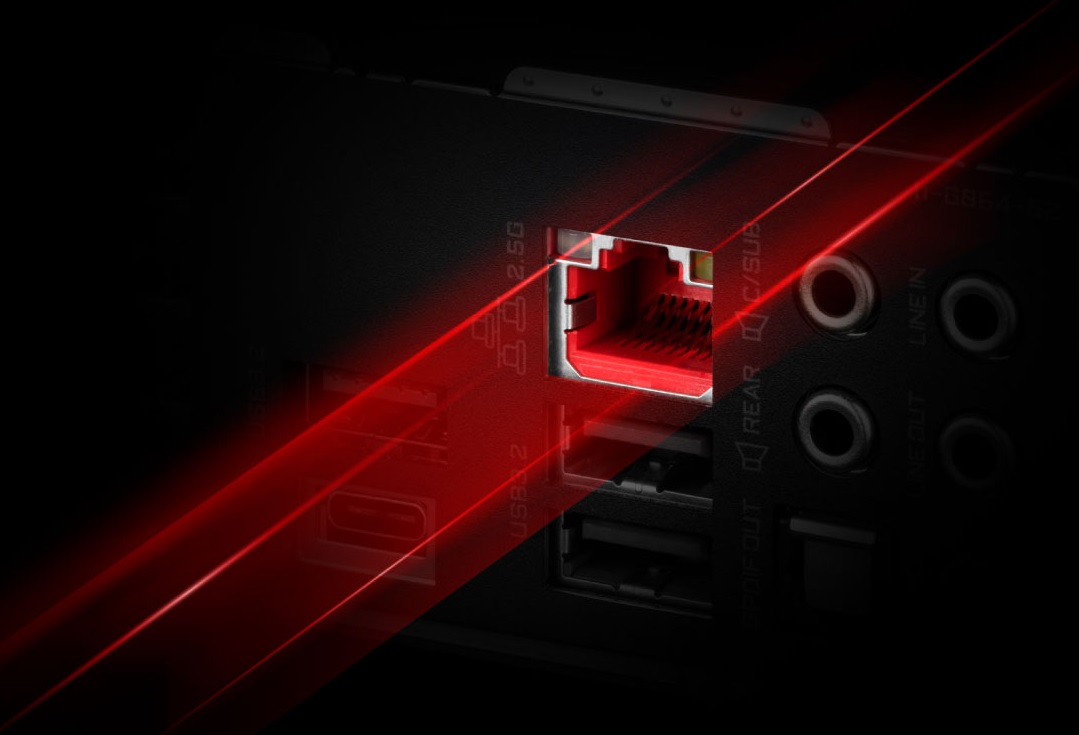

• Fast Networks:2.5GbE LAN & Intel Wi-Fi 6E 802.11ax
• li>Extended Connectivity:Rear and Front USB-C 10Gb/s, DP, HDMI
• Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
• Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card
• * 6+6 phases parallel power design

CPU

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core™, Pentium Gold and Celeron Processors* L3 cache varies with CPU * Please refer to "CPU Support List" for more information.

Chipset

Intel B760 Express Chipset

Memory

Support for DDR4 5333(O.C.) / 5133(O.C.) / 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s memory modules 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)

Onboard Graphics

Integrated Graphics Processor-Intel HD Graphics support: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.0 version and HDCP 2.3. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 (Graphics specifications may vary depending on CPU support.)

Audio

Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings. Support for S/PDIF Out

LAN

Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless Communication module

Intel Wi-Fi 6E AX211 WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.3 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate (Actual data rate may vary depending on environment and equipment.)

IRealtek Wi-Fi 6E RTL8852CE (For PCB rev. 1.1) WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.3 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate

Expansion Slots

CPU: 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. Chipset: 2 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1, PCIEX1_2)

Storage Interface

CPU: 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2M_SB) 4 x SATA 6Gb/s connectors RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset: 2 x USB Type-C ports, with USB 3.2 Gen 2 support (1 port on the back panel, 1 port available through the internal USB header) 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel 2 x USB 3.2 Gen 1 ports available through the internal USB header Chipset+USB 3.2 Gen 1 Hub: 4 x USB 3.2 Gen 1 ports on the back panel Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Internal I/O Connectors

1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x CPU fan/water cooling pump header 3 x system fan headers 1 x system fan/water cooling pump header 2 x addressable LED strip headers 2 x RGB LED strip headers 3 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C header, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x reset button 1 x Q-Flash Plus button 1 x reset jumper 1 x Clear CMOS jumper

Back Panel Connectors

1 x USB Type-C port, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 2 Type-A port (red) 4 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 2 x SMA antenna connectors (2T2R) 1 x HDMI port 1 x DisplayPort 1 x RJ-45 port 1 x optical S/PDIF Out connector 2 x audio jacks

I/O Controller

iTE I/O Controller Chip

H/W Monitoring

Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

BIOS

1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for GIGABYTE Control Center (GCC) * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. Support for Q-Flash Support for Q-Flash Plus

Bundled Software

Norton Internet Security (OEM version) LAN bandwidth management software

Operating System

Support for Windows 11 64-bit Support for Windows 10 64-bit

Form Factor

ATX Form Factor; 30.5cm x 24.4cm

GIGABYTE B760 AORUS ELITE AX DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada Intel B760

Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací paměti (non-ECC režim) Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)

Sloty Intel CPU 1x PCIe 4.0 x16 slot Intel B760 čipová sada 2x PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim) Intel B760 čipová sada 2x M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim) 4x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB 2x USB 3.2 Gen2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 1x USB 3.2 Gen2 typ A port na zadním panelu 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Realtek 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6E AX211 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Bluetooth 5.3

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 1x konektor ventilátoru CPU/ pumpy vodního chlazení 3x konektor systémového ventilátoru 1x konektor systémového ventilátoru/ pumpy vodního chlazení 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 3x M.2 slot, M Key 4x SATA 6 Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen2 typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x tlačítko Reset 1x tlačítko Q-Flash Plus 1x propojka Reset 1x propojka Clear CMOS

Porty na zadním panelu 1x USB 3.2 Gen2 typ C 1x USB 3.2 Gen2 typ A 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 2x konektor Wi-Fi antény 1x DisplayPort 1x HDMI 1x RJ-45 2x audio jack 1x optický S/PDIF výstup

Rozměry 30,5 x 24,4 cm ATX formát

GIGABYTE B760 AORUS ELITE AX DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s dvoukanálová architektura paměti podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: 1x DisplayPort 1.2 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Intel® Wi-Fi 6E AX211 + Bluetooth 5.3 Rozšiřující sloty: 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) 2x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_2) Úložný prostor: celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) 2x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB, M2M_SB) 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 10 portů) 1x USB typ-C® s podporou USB 3.2 Gen 2 1x USB 3.2 Gen 2 typu A (červený) 4x USB 3.2 Gen 1 4x USB 2.0/1.1 Přední USB (celkem 7 portů) 1x USB typ-C® konektor - podpora USB 3.2 Gen 2 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: 1x USB typ-C® s podporou USB 3.2 Gen 2 1x USB 3.2 Gen 2 typu A (červený) 4x USB 3.2 Gen 1 4x USB 2.0/1.1 2x SMA anténní konektor (2T2R) 1x DisplayPort 1.2 1x HDMI 2.0 1x RJ-45 1x optický S/PDIF Out 2x audio jack Interní porty: Napájení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením 1x CPU fan header 1x CPU fan/water cooling pump header 3x system fan header 1x system fan/water cooling pump header Související s úložištěm 3x M.2 slot (Key M) 4x SATA 6Gb/s port USB 1x USB typ-C® header s podporou USB 3.2 Gen 2 1x USB 3.2 Gen 1 header 2x USB 2.0/1.1 header Ostatní 2x adresovatelný LED strip header 2x RGB LED strip header 1x front panel header 1x front panel audio header 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1x tlačítko reset 1x tlačítko Q-Flash Plus 1x reset jumper 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS

GIGABYTE B760 AORUS ELITE AX DDR4 (rev. 1.0) Chipset: Intel® B760 Express Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s dvoukanálová architektura paměti podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: 1x DisplayPort 1.2 1x HDMI® 2.0 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Intel® Wi-Fi 6E AX211 + Bluetooth 5.3 Rozšiřující sloty: 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16) 2x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_2) Úložný prostor: celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) 2x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB, M2M_SB) 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 10 portů) 1x USB typ-C® s podporou USB 3.2 Gen 2 1x USB 3.2 Gen 2 typu A (červený) 4x USB 3.2 Gen 1 4x USB 2.0/1.1 Přední USB (celkem 7 portů) 1x USB typ-C® konektor - podpora USB 3.2 Gen 2 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: 1x USB typ-C® s podporou USB 3.2 Gen 2 1x USB 3.2 Gen 2 typu A (červený) 4x USB 3.2 Gen 1 4x USB 2.0/1.1 2x SMA anténní konektor (2T2R) 1x DisplayPort 1.2 1x HDMI 2.0 1x RJ-45 1x optický S/PDIF Out 2x audio jack Interní porty: Napájení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x 4-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením 1x CPU fan header 1x CPU fan/water cooling pump header 3x system fan header 1x system fan/water cooling pump header Související s úložištěm 3x M.2 slot (Key M) 4x SATA 6Gb/s port USB 1x USB typ-C® header s podporou USB 3.2 Gen 2 1x USB 3.2 Gen 1 header 2x USB 2.0/1.1 header Ostatní 2x adresovatelný LED strip header 2x RGB LED strip header 1x front panel header 1x front panel audio header 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1x tlačítko reset 1x tlačítko Q-Flash Plus 1x reset jumper 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS
