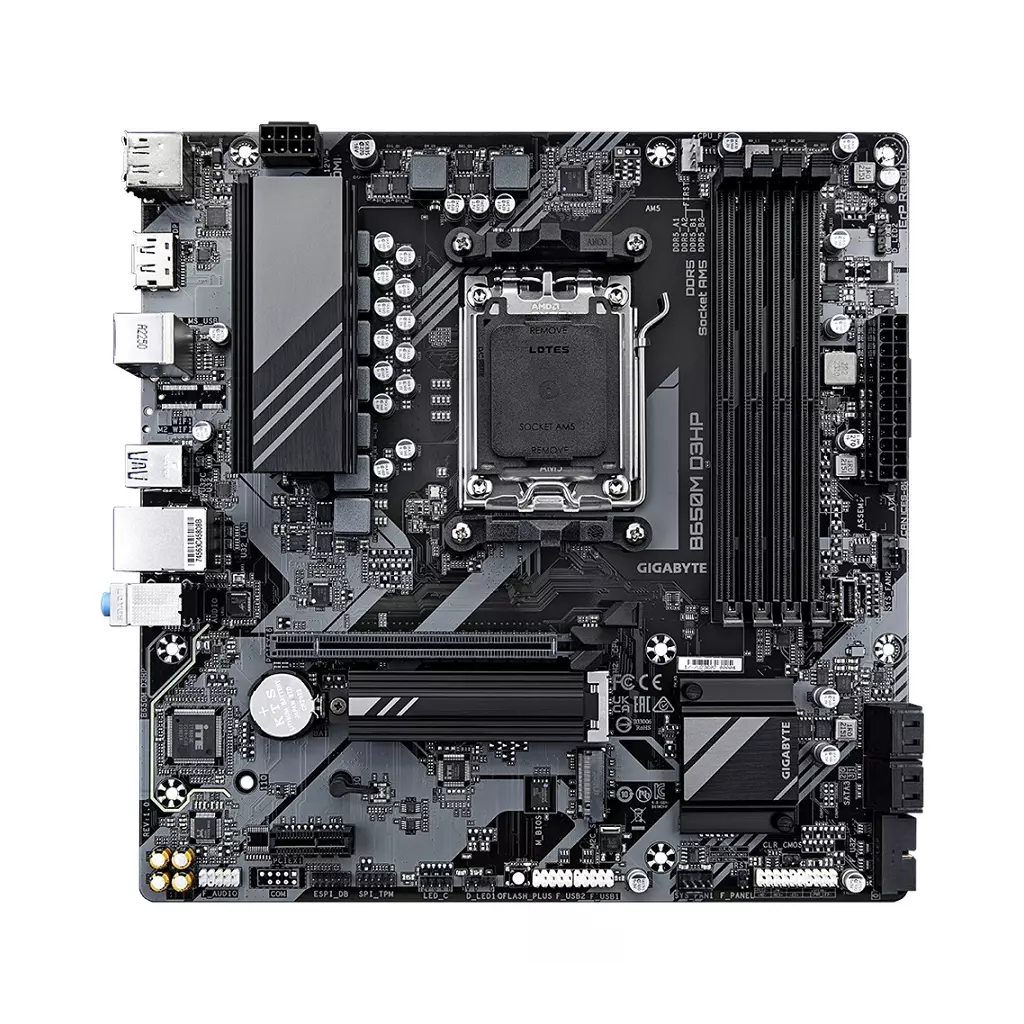

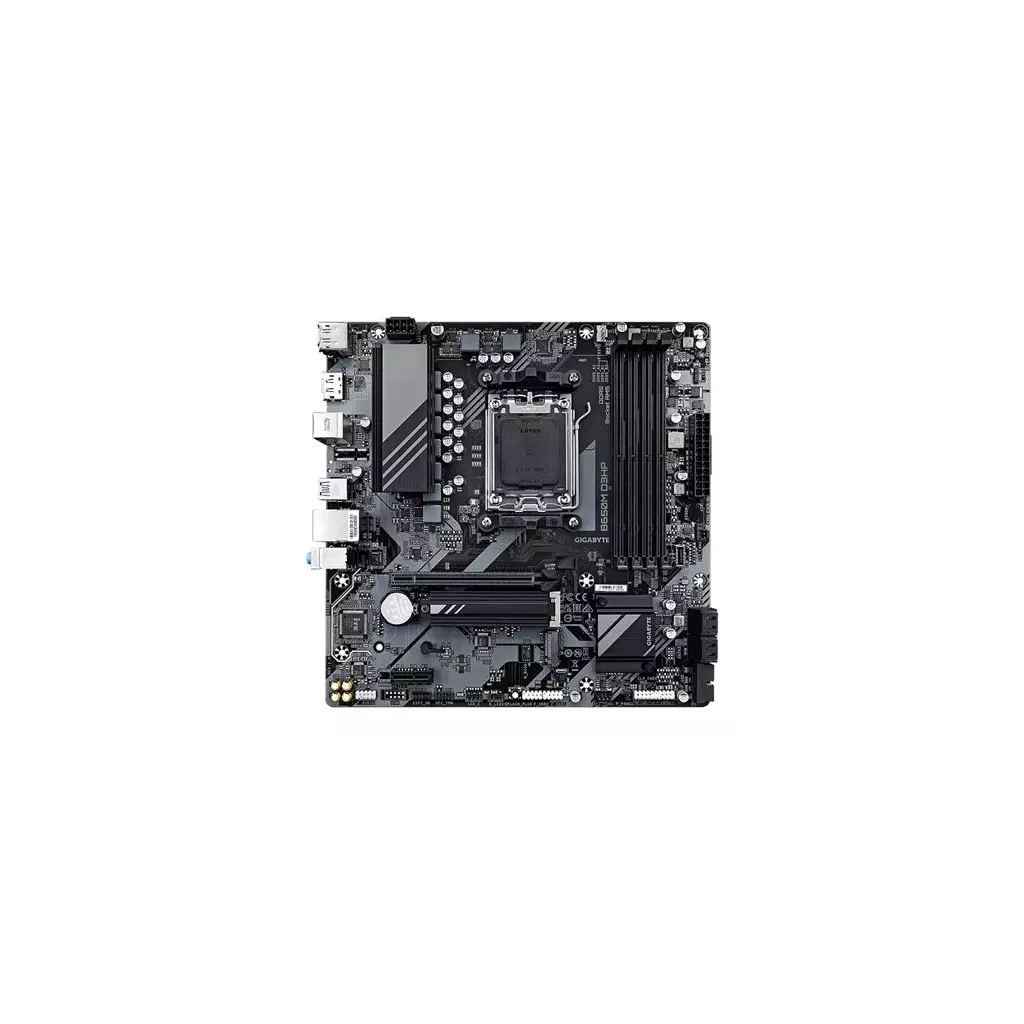

GIGABYTE B650M D3HP

procesor AMD Socket AM5, podpora pro: procesory AMD Ryzen™ řady 7000 (nejnovější seznam podpory CPU najdete na webu GIGABYTE.) Čipová sada AMD B650 Paměť Podpora DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ Paměťové moduly 4800 MT/s 4 x DDR5 DIMM patice s podporou až 192 GB (kapacita 48 GB single DIMM) systémové paměti Dvoukanálová architektura paměti Podpora pro bez ECC paměťové moduly DIMM bez vyrovnávací paměti 1Rx8/2Rx8/1Rx16 Podpora pro AMD EXtended Profily pro přetaktování (AMD EXPO™) a paměťové moduly Extreme Memory Profile (XMP) (Konfigurace CPU a paměti může ovlivnit podporované typy paměti, rychlost přenosu dat (rychlost) a počet modulů DRAM, viz „Seznam podpory paměti“ na webu GIGABYTE, kde najdete další informace.) Palubní grafika Integrovaný grafický procesor s podporou AMD Radeon™ Graphics – 2 x DisplayPort s podporou maximálního rozlišení 3840 x 2160 při 144 Hz * Podpora pro verzi DisplayPort 1.4. - 1 x HDMI port, podporuje maximální rozlišení 4096 x 2160 při 60 Hz * Podpora pro HDMI 2.1 verze a HDCP 2.3. ** Podpora nativních portů kompatibilních s HDMI 2.1 TMDS. Podpora až trojitého zobrazení současně (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Audio s vysokým rozlišením 2/4/5.1/7.1 kanálů * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. LAN Čip Realtek® 2,5 GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s) Rozšiřující sloty CPU: - 1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 Čipová sada: - 1 x PCI Express x1 slot, podporuje PCIe 3.0 a běží na x1 Rozhraní úložiště Integrováno v CPU: - 1 x M.2 konektor (Socket 3, M klíč, typ 2580 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) Čipset: - 1 x M.2 konektor (Socket 3, M klíč, typ 22110 /2280 PCIe 4.0 x4/x2 podpora SSD) (M2C_SB) - 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1 a RAID 10 pro úložná zařízení NVMe SSD Podpora RAID 0, RAID 1 a RAID 10 pro úložná zařízení SATA USB CPU: - 1 x port USB Type-C® na zadním panelu, s podporou USB 3.2 Gen 1 - 1 x port USB 3.2 Gen 1 na zadním panelu - 1 x port USB 2.0/1.1 na zadním panelu Čipová sada: - 2 x porty USB 3.2 Gen 1 na zadním panelu - 1 x port USB Type-C® s podporou USB 3.2 Gen 1, dostupný přes interní USB header - 2 x porty USB 3.2 Gen 1 dostupné přes interní USB header - 5 x USB 2.0/1.1 porty (1 port na zadním panelu, 4 porty dostupné přes interní USB headery) Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 2 x hlavička systémového ventilátoru 2 x adresovatelná hlavička LED pásku 1 x hlavička RGB LED pásku 2 x M.2 zásuvka 3 konektory 4 x Konektory SATA 6Gb/s 1 x záhlaví předního panelu 1 x konektor zvuku předního panelu 1 x konektor USB Type-C® s podporou USB 3.2 Gen 1 1 x konektor USB 3.2 Gen 1 2 x konektory USB 2.0/1.1 1 x Trusted Platform Module záhlaví (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) 1 x tlačítko Q-Flash Plus 1 x resetovací propojka 1 x propojka Clear CMOS Konektory zadního panelu 1 x port klávesnice/myši PS/2 1 x port USB Type-C®, s podporou USB 3.2 Gen 1 3 x porty USB 3.2 Gen 1 2 x porty USB 2.0/1.1 1 x port HDMI 2 x DisplayPort 1 x RJ-45 port 3 x audio jack I/O Controller iTE® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce rychlosti ventilátoru Varování při selhání ventilátoru Řízení rychlosti ventilátoru * Zda je podporována funkce řízení rychlosti ventilátoru, bude záviset na ventilátoru, který nainstalujete. BIOS 1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Software pro správu šířky pásma LAN Norton® Internet Security (verze OEM). Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát Micro ATX; Rozměr 24,4 cm x 24,4 cm

GIGABYTE B650M D3HP

GIGABYTE BB650M D3HP (rev. 1.0) * Smart Fan 6 * Q-Flash Plus Chipset: AMD B650 Rozměrový formát: microATX (244x244mm) Podpora pro procesory: AMD Ryzen™ řady 7000 Patice procesoru: AM5 Paměť: * 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly * dvoukanálová architektura paměti * podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: * 2x DisplayPort 1.4 * 1x HDMI® 2.1 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI Express x16 (podporuje PCIe 4.0 x16) * 1x PCI Express x1 (podporuje PCIe 3.0 x1) RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2580 PCIe 4.0 x4/x2 * 1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2 * 4x port SATA 6Gb/s USB: Zadní USB (celkem 6 portů) * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x PS/2 pro klávesnici/myš * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 1x HDMI * 2x DisplayPort * 1x RJ-45 * 3x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 2x system fan header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x konektor USB typ-C® s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 1x adresovatelný LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) * 1x Q-Flash Plus button * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B650M-D3HP-rev-10#kf

GIGABYTE B650M D3HP (rev. 1.0) * Smart Fan 6 * Q-Flash Plus Chipset: AMD B650 Rozměrový formát: microATX (244x244mm) Podpora pro procesory: AMD Ryzen™ řady 7000 Patice procesoru: AM5 Paměť: * 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly * dvoukanálová architektura paměti * podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP) Grafická karta: * 2x DisplayPort 1.4 * 1x HDMI® 2.1 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI Express x16 (podporuje PCIe 4.0 x16) * 1x PCI Express x1 (podporuje PCIe 3.0 x1) RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 2580 PCIe 4.0 x4/x2 * 1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2 * 4x port SATA 6Gb/s USB: Zadní USB (celkem 6 portů) * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1 Porty na zadním panelu: * 1x PS/2 pro klávesnici/myš * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 3x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 1x HDMI * 2x DisplayPort * 1x RJ-45 * 3x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 2x system fan header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x konektor USB typ-C® s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 1x adresovatelný LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) * 1x Q-Flash Plus button * 1x reset jumper * 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B650M-D3HP-rev-10#kf

GIGABYTE B650M D3HP. Výrobce procesoru: AMD, Patice procesoru: Zásuvka AM5, Kompatibilní procesory: AMD Ryzen 7000 Series, AMD Ryzen 8000 Series, AMD Ryzen 9000 Series. Podporované typy paměti: DDR5-SDRAM, Maximální vnitřní paměť: 256 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 10. Maximální rozlišení: 4096 x 2160 px. Typ rozhraní Ethernetu: 2.5 Gigabit Ethernet, Řadič LAN: Realtek RTL8125

GIGABYTE B650M D3HP

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000/8000/9000 (patice AM5)

Čipová sada AMD B650

Paměť 4× DDR5 paměťový slot, podpora až 256 GB Podpora DDR5 8000 (OC)/ 7800 (OC)/ 7600 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Intel Extreme Memory Profile (XMP)

Sloty AMD Ryzen 7000/9000 1× PCIe 4.0 x16 slot AMD Ryzen 8000 Phoenix 1 1× PCIe 4.0 x16 slot (x8 režim) AMD Ryzen 8000 Phoenix 2 1× PCIe 4.0 x16 slot (x4 režim) AMD B650 čipová sada 1× PCIe 3.0 x1 slot

Grafika 1× HDMI port, podporující max. rozlišení 4096 × 2160 při 60 Hz 2× DisplayPort port, podporující max. rozlišení 3840 × 2160 při 144 Hz

Úložiště AMD Ryzen CPU 1× M.2 slot, M Key, pro jednotky typu 2580/2280 (PCIe 4.0 x4/x2 režim) AMD B650 čipová sada 1× M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim) 4x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro PCIe jednotky

USB AMD B650 čipová sada 1× USB-C 3.2 Gen1 port dostupný přes interní USB konektor 4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 5× USB 2.0 port (1 port na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 1× USB-C 3.2 Gen1 port na zadním panelu 1× USB 3.2 Gen1 (USB 3.0) port na zadním panelu 1× USB 2.0 port na zadním panelu

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio

LAN 1× Realtek 2,5Gigabit LAN řadič

Interní konektory 1× 24pin ATX hlavní napájecí konektor 1× 8pin ATX 12V napájecí konektor 1× konektor ventilátoru CPU 2× konektor systémového ventilátoru 2× konektor adresovatelného LED pásku 1× konektor RGB LED pásku 2× M.2 slot, M Key 4× SATA 6Gb/s konektor 1× konektor předního panelu 1× audio konektor předního panelu 1× USB-C 3.2 Gen1 konektor 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI, GC-TPM2.0 SPI 2.0 a GC-TPM2.0 SPI V2) 1× tlačítko Q-Flash Plus 1× Reset propojka 1× propojka Clear CMOS

Porty na zadním panelu 1× PS/2 combo port klávesnice a myši 1× HDMI 2× DisplayPort 1× USB-C 3.2 Gen1 3× USB 3.2 Gen1 (USB 3.0) 2× USB 2.0 1× RJ-45 3× audio jack

Rozměry 24,4 × 24,4 cm Micro ATX formát
