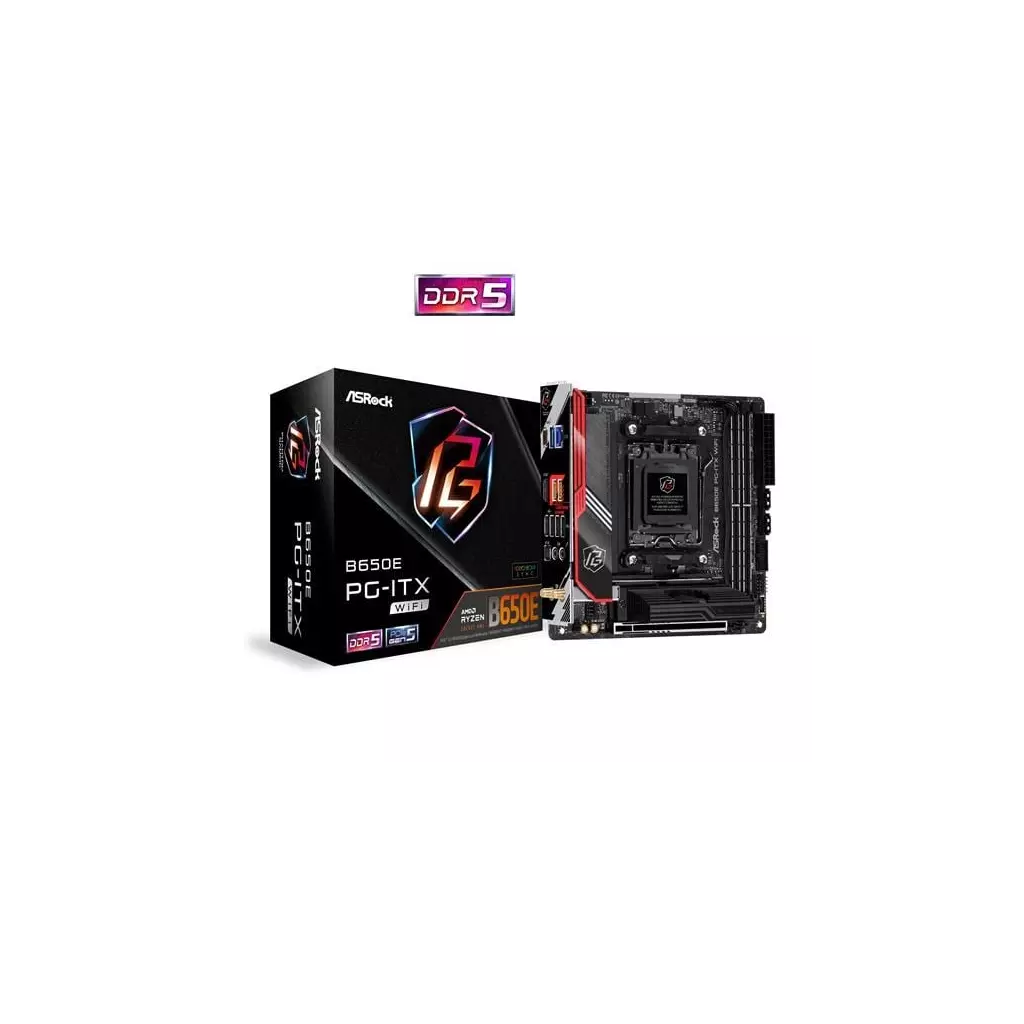

ASROCK B650E PG-ITX WIFI (AM5, amd B650, 2xDDR5 6800, PCIE 5.0, HDMI+DPort, 4xSATA3 +2xM.2, USB3.2 G2, GLAN 2,5G, mini ITX)

B650E PG-ITX WiFi

• Supports AMD Ryzen™ 7000 Series Processors
• 10+2+1 Phase Power Design, SPS
• 2 x DDR5 DIMMs, supports up to 6200+(OC)
• 1 PCIe 5.0 x16
• Graphics Output Options: 1 HDMI, eDP
• 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec), Nahimic Audio
• 1 Blazing M.2 (PCIe Gen5x4), 1 Hyper M.2 (PCIe Gen4x4), 2 SATA3
• 1 USB 3.2 Gen2x2 Type-C (Front), 1 USB 3.2 Gen2 Type-C (Rear), 3 USB 3.2 Gen2 Type-A (Rear), 2 USB 3.2 Gen1 (Front), 6 USB 2.0 (4 Rear, 2 Front)
• Killer 2.5G LAN
• Killer 802.11ax Wi-Fi 6E + Bluetooth

Unique Feature

Superb Productivity - PCIe Gen5 (Graphics, M.2) - ASRock Blazing M.2 Gen5 Fan Heatsink - Dual Channel DDR5 Rock-Solid Durability - Server-Grade Low-Loss PCB - 10+2+1 Power Phase, 105A SPS for VCore - Flexible Integrated I/O Shield Ultrafast Gaming - Killer 2.5G LAN, Killer 802.11ax Wi-Fi 6E Module - Killer DoubleShot™ Pro - ASRock Lightning Gaming Ports EZ Update - ASRock Auto Driver Installer

CPU

- Supports AMD Socket AM5 Ryzen™ 7000 Series Processors

Chipset

- AMD B650

Memory

- Dual Channel DDR5 Memory Technology - 2 x DDR5 DIMM Slots - Supports DDR5 ECC/non-ECC, un-buffered memory up to 6400+(OC) - Max. capacity of system memory: 64GB - Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules

BIOS

- 256Mb AMI UEFI Legal BIOS with GUI support

Graphics

Integrated AMD RDNA™ 2 graphics (Actual support may vary by CPU) - 1 x eDP 1.4, supports max. resolution up to Full HD 60Hz - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz

Audio

- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) - Impedance Sensing on Rear Out port - Individual PCB Layers for R/L Audio Channel - Nahimic Audio

LAN

- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - Killer E3100G - Supports Killer LAN Software - Supports Killer DoubleShot™ Pro

Wireless LAN

- 802.11ax Wi-Fi 6E Module - Supports IEEE 802.11a/b/g/n/ac/ax - Supports Dual-Band 2x2 160MHz with extended 6GHz band support* - 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth + High speed class II - Supports MU-MIMO - Supports Killer LAN Software - Supports Killer DoubleShot™ Pro

*Wi-Fi 6E (6GHz band) will be supported by Microsoft Windows 11. The availability will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows Update and software updates once available. A 6GHz compatible router is required for 6E functionality.

Slots

CPU: - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

*Supports NVMe SSD as boot disks

Storage

CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* Chipset: - 2 x SATA3 6.0 Gb/s Connectors

*Supports NVMe SSD as boot disks Supports ASRock U.2 Kit

RAID

- Supports RAID 0 and RAID 1 for SATA storage devices - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices*

*Requires additional M.2 NVMe expansion cards to support RAID 10

USB

- 1 x USB 3.2 Gen2x2 Type-C (Front) - 1 x USB 3.2 Gen2 Type-C (Rear) - 3 x USB 3.2 Gen2 Type-A (Rear) - 2 x USB 3.2 Gen1 (Front) - 6 x USB 2.0 (4 Rear, 2 Front)

*All USB ports support ESD Protection

Connector

- 1 x eDP Signal Connector - 2 x Addressable LED Headers* - 1 x CPU Fan Connector (4-pin)** - 1 x CPU/Water Pump Fan (M.2 Fan) Connector (4-pin) (Smart Fan Speed Control)*** - 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15µ Gold Audio Connector) - 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (ReDriver)

*Support in total up to 5V/3A, 15W LED Strip **CPU_FAN1 supports the fan power up to 1A (12W). ***CPU_FAN2/WP (M.2 fan connector) supports the fan power up to 2A (24W). CPU_FAN2/WP (M.2 fan connector) is connected to the attached fan Cable of ASRock Blazing M.2 Gen5 Fan Heatsink pre-installed on M2_1 socket. ****CHA_FAN1/WP supports the fan power up to 2A (24W). CPU_FAN2/WP (M.2 fan connector) and CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O

- 2 x Antenna Ports - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 3 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_23 are Lightning Gaming Ports.) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) - 4 x USB 2.0 Ports - 1 x RJ-45 LAN Port - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack)

Software and UEFI

Software - ASRock Motherboard Utility (Phantom Gaming Tuning) - Killer Control Center - ASRock Polychrome SYNC* UEFI - ASRock Full HD UEFI - ASRock Auto Driver Installer - ASRock Instant Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Accessories

- 1 x User Manual - 2 x SATA Data Cables - 1 x ASRock WiFi 2.4/5/6 GHz Antenna - 1 x Screw for M.2 Socket

Form Factor

- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm - 10 Layer PCB

OS

- Microsoft Windows 10 64-bit / 11 64-bit

Certifications

- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

B650E PG-ITX WiFi

• Supports AMD Ryzen™ 7000 Series Processors
• 10+2+1 Phase Power Design, SPS
• 2 x DDR5 DIMMs, supports up to 6200+(OC)
• 1 PCIe 5.0 x16
• Graphics Output Options: 1 HDMI, eDP
• 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec), Nahimic Audio
• 1 Blazing M.2 (PCIe Gen5x4), 1 Hyper M.2 (PCIe Gen4x4), 2 SATA3
• 1 USB 3.2 Gen2x2 Type-C (Front), 1 USB 3.2 Gen2 Type-C (Rear), 3 USB 3.2 Gen2 Type-A (Rear), 2 USB 3.2 Gen1 (Front), 6 USB 2.0 (4 Rear, 2 Front)
• Killer 2.5G LAN
• Killer 802.11ax Wi-Fi 6E + Bluetooth

Unique Feature

Superb Productivity - PCIe Gen5 (Graphics, M.2) - ASRock Blazing M.2 Gen5 Fan Heatsink - Dual Channel DDR5 Rock-Solid Durability - Server-Grade Low-Loss PCB - 10+2+1 Power Phase, 105A SPS for VCore - Flexible Integrated I/O Shield Ultrafast Gaming - Killer 2.5G LAN, Killer 802.11ax Wi-Fi 6E Module - Killer DoubleShot™ Pro - ASRock Lightning Gaming Ports EZ Update - ASRock Auto Driver Installer

CPU

- Supports AMD Socket AM5 Ryzen™ 7000 Series Processors

Chipset

- AMD B650

Memory

- Dual Channel DDR5 Memory Technology - 2 x DDR5 DIMM Slots - Supports DDR5 ECC/non-ECC, un-buffered memory up to 6400+(OC) - Max. capacity of system memory: 64GB - Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules

BIOS

- 256Mb AMI UEFI Legal BIOS with GUI support

Graphics

Integrated AMD RDNA™ 2 graphics (Actual support may vary by CPU) - 1 x eDP 1.4, supports max. resolution up to Full HD 60Hz - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz

Audio

- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) - Impedance Sensing on Rear Out port - Individual PCB Layers for R/L Audio Channel - Nahimic Audio

LAN

- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - Killer E3100G - Supports Killer LAN Software - Supports Killer DoubleShot™ Pro

Wireless LAN

- 802.11ax Wi-Fi 6E Module - Supports IEEE 802.11a/b/g/n/ac/ax - Supports Dual-Band 2x2 160MHz with extended 6GHz band support* - 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth + High speed class II - Supports MU-MIMO - Supports Killer LAN Software - Supports Killer DoubleShot™ Pro

*Wi-Fi 6E (6GHz band) will be supported by Microsoft Windows 11. The availability will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows Update and software updates once available. A 6GHz compatible router is required for 6E functionality.

Slots

CPU: - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

*Supports NVMe SSD as boot disks

Storage

CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* Chipset: - 2 x SATA3 6.0 Gb/s Connectors

*Supports NVMe SSD as boot disks Supports ASRock U.2 Kit

RAID

- Supports RAID 0 and RAID 1 for SATA storage devices - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices*

*Requires additional M.2 NVMe expansion cards to support RAID 10

USB

- 1 x USB 3.2 Gen2x2 Type-C (Front) - 1 x USB 3.2 Gen2 Type-C (Rear) - 3 x USB 3.2 Gen2 Type-A (Rear) - 2 x USB 3.2 Gen1 (Front) - 6 x USB 2.0 (4 Rear, 2 Front)

*All USB ports support ESD Protection

Connector

- 1 x eDP Signal Connector - 2 x Addressable LED Headers* - 1 x CPU Fan Connector (4-pin)** - 1 x CPU/Water Pump Fan (M.2 Fan) Connector (4-pin) (Smart Fan Speed Control)*** - 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15µ Gold Audio Connector) - 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (ReDriver)

*Support in total up to 5V/3A, 15W LED Strip **CPU_FAN1 supports the fan power up to 1A (12W). ***CPU_FAN2/WP (M.2 fan connector) supports the fan power up to 2A (24W). CPU_FAN2/WP (M.2 fan connector) is connected to the attached fan Cable of ASRock Blazing M.2 Gen5 Fan Heatsink pre-installed on M2_1 socket. ****CHA_FAN1/WP supports the fan power up to 2A (24W). CPU_FAN2/WP (M.2 fan connector) and CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O

- 2 x Antenna Ports - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 3 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_23 are Lightning Gaming Ports.) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) - 4 x USB 2.0 Ports - 1 x RJ-45 LAN Port - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack)

Software and UEFI

Software - ASRock Motherboard Utility (Phantom Gaming Tuning) - Killer Control Center - ASRock Polychrome SYNC* UEFI - ASRock Full HD UEFI - ASRock Auto Driver Installer - ASRock Instant Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Accessories

- 1 x User Manual - 2 x SATA Data Cables - 1 x ASRock WiFi 2.4/5/6 GHz Antenna - 1 x Screw for M.2 Socket

Form Factor

- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm - 10 Layer PCB

OS

- Microsoft Windows 10 64-bit / 11 64-bit

Certifications

- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

ASRock B650E PG-ITX WiFi

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 2x DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 5.0 x16 slot

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x eDP port, podporující max. rozlišení Full HD při 60 Hz

Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2280 (PCIe 5.0 x4 režim) 1x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 3x USB 3.2 Gen2 typ A port na zadním panelu 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)

Audio Realtek ALC1220 Codec 7.1kanálové High Definition Audio Nahimic audio

LAN 1x Killer E3100G 2,5Gigabit LAN řadič Podpora Killer DoubleShot Pro

WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Podpora Killer DoubleShot Pro Bluetooth

Interní konektory 1x konektor eDP 2x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 1x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu

Porty na zadním panelu 2x konektor Wi-Fi antény 1x HDMI 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 3x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 2.0 1x RJ-45 2x audio jack

Rozměry 17 x 17 cm Mini-ITX formát

Podporuje procesory AMD Ryzen™ řady 7000 2 x DDR5 DIMM, podporuje až 6800+ (OC) 1 PCIe 5.0 x16 Možnosti grafického výstupu: 1 HDMI, eDP 7.1CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio 1 Blazing M.2 (PCIe Gen5x4), 1 Hyper M.2 (PCIe Gen4x4), 2 SATA3 1 USB 3.2 Gen2x2 Type-C (přední), 1 USB 3.2 Gen2 Type-C (zadní), 3 USB 3.2 Gen2 Type-A (zadní), 2 USB 3.2 Gen1 (přední), 6 USB 2.0 (4 zadní, 2 přední ) Killer 2,5G LAN Killer 802.11ax Wi-Fi 6E + Bluetooth 5.3 Slot 1x Blazing M.2 Socket (M2_1, Key M), podporuje typ 2280 PCIe Gen5x4 (128 Gb/s) režim 1x Hyper M.2 Socket (M2_2, Key M), podporuje typ 2280 PCIe Gen4x4 Režim (64 Gb/s) Čipová sada: 2x SATA3 6,0 Gb/s konektory Konektor - 1 x konektor signálu eDP - 2 x adresovatelná LED záhlaví - 1 x konektor ventilátoru CPU (4pinový) - 1 x konektor ventilátoru CPU/vodního čerpadla (ventilátor M.2) (4kolíkový) (rychlost inteligentního ventilátoru Ovládání) - 1 x Konektor ventilátoru podvozku/vodního čerpadla (4kolíkový) (Smart Fan Speed Control) - 1 x 24kolíkový napájecí konektor ATX (konektor napájení s vysokou hustotou) - 1 x 8 kolíků 12V Napájecí konektor (konektor napájení s vysokou hustotou) - 1 x audio konektor na předním panelu (15µ Gold Audio konektor) - 1 x USB 2.0 Header (podporuje 2 USB 2.0 porty) - 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1 porty) - 1 x přední panel USB 3.2 Gen2x2 Header (20 Gb/s) (ReDriver) I/O zadního panelu - 2 x porty antény - 1 x port HDMI - 1 x port optického výstupu SPDIF - 3 x porty USB 3.2 Gen2 Type-A (10 Gb/s) (USB32_23 jsou porty Lightning Gaming.) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) - 4 x USB 2.0 port - 1 x RJ-45 LAN port - 1 x Line Out Jack (Zlatý audio Jack) - 1 x Vstup pro mikrofon (Zlatý Audio Jack) Mini-ITX Form Factor: 6,7" x 6,7", 17,0 cm x 17,0 cm

Parametr	Hodnota
Pro procesory	AMD
Socket (patice)	Socket AM5 (LGA 1718)
Chipset	Intel B650
Počet paměťových slotů	2
Technologie paměti RAM	DDR5
Formát základní desky	Mini-ITX
Podpora RAID	0
Podpora RAID	1
Podpora RAID	10
PCI Express x16	1
SATA 3	2
M.2 slot	2
3.5mm Jack	Ano
VGA	0
DVI	0
HDMI	1
Bezdrátové připojení	WiFi + Bluetooth
COM port	Ne
LPT port	Ne
TPM	Ne

Specifikace:

B650E PG-ITX WiFi

• Supports AMD Ryzen™ 7000 Series Processors
• 10+2+1 Phase Power Design, SPS
• 2 x DDR5 DIMMs, supports up to 6200+(OC)
• 1 PCIe 5.0 x16
• Graphics Output Options: 1 HDMI, eDP
• 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec), Nahimic Audio
• 1 Blazing M.2 (PCIe Gen5x4), 1 Hyper M.2 (PCIe Gen4x4), 2 SATA3
• 1 USB 3.2 Gen2x2 Type-C (Front), 1 USB 3.2 Gen2 Type-C (Rear), 3 USB 3.2 Gen2 Type-A (Rear), 2 USB 3.2 Gen1 (Front), 6 USB 2.0 (4 Rear, 2 Front)
• Killer 2.5G LAN
• Killer 802.11ax Wi-Fi 6E + Bluetooth

Unique Feature

Superb Productivity - PCIe Gen5 (Graphics, M.2) - ASRock Blazing M.2 Gen5 Fan Heatsink - Dual Channel DDR5 Rock-Solid Durability - Server-Grade Low-Loss PCB - 10+2+1 Power Phase, 105A SPS for VCore - Flexible Integrated I/O Shield Ultrafast Gaming - Killer 2.5G LAN, Killer 802.11ax Wi-Fi 6E Module - Killer DoubleShot™ Pro - ASRock Lightning Gaming Ports EZ Update - ASRock Auto Driver Installer

CPU

- Supports AMD Socket AM5 Ryzen™ 7000 Series Processors

Chipset

- AMD B650

Memory

- Dual Channel DDR5 Memory Technology - 2 x DDR5 DIMM Slots - Supports DDR5 ECC/non-ECC, un-buffered memory up to 6400+(OC) - Max. capacity of system memory: 64GB - Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules

BIOS

- 256Mb AMI UEFI Legal BIOS with GUI support

Graphics

Integrated AMD RDNA™ 2 graphics (Actual support may vary by CPU) - 1 x eDP 1.4, supports max. resolution up to Full HD 60Hz - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz

Audio

- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) - Impedance Sensing on Rear Out port - Individual PCB Layers for R/L Audio Channel - Nahimic Audio

LAN

- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - Killer E3100G - Supports Killer LAN Software - Supports Killer DoubleShot™ Pro

Wireless LAN

- 802.11ax Wi-Fi 6E Module - Supports IEEE 802.11a/b/g/n/ac/ax - Supports Dual-Band 2x2 160MHz with extended 6GHz band support* - 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth + High speed class II - Supports MU-MIMO - Supports Killer LAN Software - Supports Killer DoubleShot™ Pro

*Wi-Fi 6E (6GHz band) will be supported by Microsoft Windows 11. The availability will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows Update and software updates once available. A 6GHz compatible router is required for 6E functionality.

Slots

CPU: - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

*Supports NVMe SSD as boot disks

Storage

CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* Chipset: - 2 x SATA3 6.0 Gb/s Connectors

*Supports NVMe SSD as boot disks Supports ASRock U.2 Kit

RAID

- Supports RAID 0 and RAID 1 for SATA storage devices - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices*

*Requires additional M.2 NVMe expansion cards to support RAID 10

USB

- 1 x USB 3.2 Gen2x2 Type-C (Front) - 1 x USB 3.2 Gen2 Type-C (Rear) - 3 x USB 3.2 Gen2 Type-A (Rear) - 2 x USB 3.2 Gen1 (Front) - 6 x USB 2.0 (4 Rear, 2 Front)

*All USB ports support ESD Protection

Connector

- 1 x eDP Signal Connector - 2 x Addressable LED Headers* - 1 x CPU Fan Connector (4-pin)** - 1 x CPU/Water Pump Fan (M.2 Fan) Connector (4-pin) (Smart Fan Speed Control)*** - 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15µ Gold Audio Connector) - 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (ReDriver)

*Support in total up to 5V/3A, 15W LED Strip **CPU_FAN1 supports the fan power up to 1A (12W). ***CPU_FAN2/WP (M.2 fan connector) supports the fan power up to 2A (24W). CPU_FAN2/WP (M.2 fan connector) is connected to the attached fan Cable of ASRock Blazing M.2 Gen5 Fan Heatsink pre-installed on M2_1 socket. ****CHA_FAN1/WP supports the fan power up to 2A (24W). CPU_FAN2/WP (M.2 fan connector) and CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O

- 2 x Antenna Ports - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 3 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_23 are Lightning Gaming Ports.) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) - 4 x USB 2.0 Ports - 1 x RJ-45 LAN Port - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack)

Software and UEFI

Software - ASRock Motherboard Utility (Phantom Gaming Tuning) - Killer Control Center - ASRock Polychrome SYNC* UEFI - ASRock Full HD UEFI - ASRock Auto Driver Installer - ASRock Instant Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Accessories

- 1 x User Manual - 2 x SATA Data Cables - 1 x ASRock WiFi 2.4/5/6 GHz Antenna - 1 x Screw for M.2 Socket

Form Factor

- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm - 10 Layer PCB

OS

- Microsoft Windows 10 64-bit / 11 64-bit

Certifications

- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

ASRock B650E PG-ITX WiFi Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5) Čipová sada AMD B650 Paměť 2x DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP) Sloty AMD CPU 1x PCIe 5.0 x16 slot Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x eDP port, podporující max. rozlišení Full HD při 60 Hz Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2280 (PCIe 5.0 x4 režim) 1x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 3x USB 3.2 Gen2 typ A port na zadním panelu 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) Audio Realtek ALC1220 Codec 7.1kanálové High Definition Audio Nahimic audio LAN 1x Killer E3100G 2,5Gigabit LAN řadič Podpora Killer DoubleShot Pro WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Podpora Killer DoubleShot Pro Bluetooth Interní konektory 1x konektor eDP 2x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 1x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu Porty na zadním panelu 2x konektor Wi-Fi antény 1x HDMI 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 3x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 2.0 1x RJ-45 2x audio jack Rozměry 17 x 17 cm Mini-ITX formát

ASRock B650E PG-ITX WiFi

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 2x DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 5.0 x16 slot

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x eDP port, podporující max. rozlišení Full HD při 60 Hz

Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2280 (PCIe 5.0 x4 režim) 1x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 3x USB 3.2 Gen2 typ A port na zadním panelu 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)

Audio Realtek ALC1220 Codec 7.1kanálové High Definition Audio Nahimic audio

LAN 1x Killer E3100G 2,5Gigabit LAN řadič Podpora Killer DoubleShot Pro

WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Podpora Killer DoubleShot Pro Bluetooth

Interní konektory 1x konektor eDP 2x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 1x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu

Porty na zadním panelu 2x konektor Wi-Fi antény 1x HDMI 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 3x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 2.0 1x RJ-45 2x audio jack

Rozměry 17 x 17 cm Mini-ITX formát

ASRock B650E PG-ITX WiFi

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 2x DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 5.0 x16 slot

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x eDP port, podporující max. rozlišení Full HD při 60 Hz

Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2280 (PCIe 5.0 x4 režim) 1x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 3x USB 3.2 Gen2 typ A port na zadním panelu 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)

Audio Realtek ALC1220 Codec 7.1kanálové High Definition Audio Nahimic audio

LAN 1x Killer E3100G 2,5Gigabit LAN řadič Podpora Killer DoubleShot Pro

WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Podpora Killer DoubleShot Pro Bluetooth

Interní konektory 1x konektor eDP 2x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 1x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu

Porty na zadním panelu 2x konektor Wi-Fi antény 1x HDMI 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 3x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 2.0 1x RJ-45 2x audio jack

Rozměry 17 x 17 cm Mini-ITX formát

ASRock B650E PG-ITX WiFi Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5) Čipová sada AMD B650 Paměť 2x DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP) Sloty AMD CPU 1x PCIe 5.0 x16 slot Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x eDP port, podporující max. rozlišení Full HD při 60 Hz Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2280 (PCIe 5.0 x4 režim) 1x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 3x USB 3.2 Gen2 typ A port na zadním panelu 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) Audio Realtek ALC1220 Codec 7.1kanálové High Definition Audio Nahimic audio LAN 1x Killer E3100G 2,5Gigabit LAN řadič Podpora Killer DoubleShot Pro WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Podpora Killer DoubleShot Pro Bluetooth Interní konektory 1x konektor eDP 2x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 1x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu Porty na zadním panelu 2x konektor Wi-Fi antény 1x HDMI 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 3x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 2.0 1x RJ-45 2x audio jack Rozměry 17 x 17 cm Mini-ITX formát

ASRock B650E PG-ITX WiFi

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 2x DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 5.0 x16 slot

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x eDP port, podporující max. rozlišení Full HD při 60 Hz

Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2280 (PCIe 5.0 x4 režim) 1x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 3x USB 3.2 Gen2 typ A port na zadním panelu 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)

Audio Realtek ALC1220 Codec 7.1kanálové High Definition Audio Nahimic audio

LAN 1x Killer E3100G 2,5Gigabit LAN řadič Podpora Killer DoubleShot Pro

WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO Podpora Killer DoubleShot Pro Bluetooth

Interní konektory 1x konektor eDP 2x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 1x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu

Porty na zadním panelu 2x konektor Wi-Fi antény 1x HDMI 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 3x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 2.0 1x RJ-45 2x audio jack

Rozměry 17 x 17 cm Mini-ITX formát
