ASROCK B650 LIVEMIXER (AM5, amd B650, 4xDDR5, PCIE 5.0, HDMI+DPort, 2xSATA3 +3xM.2, USB3.2 G2x2, GLAN 2,5G, ATX)

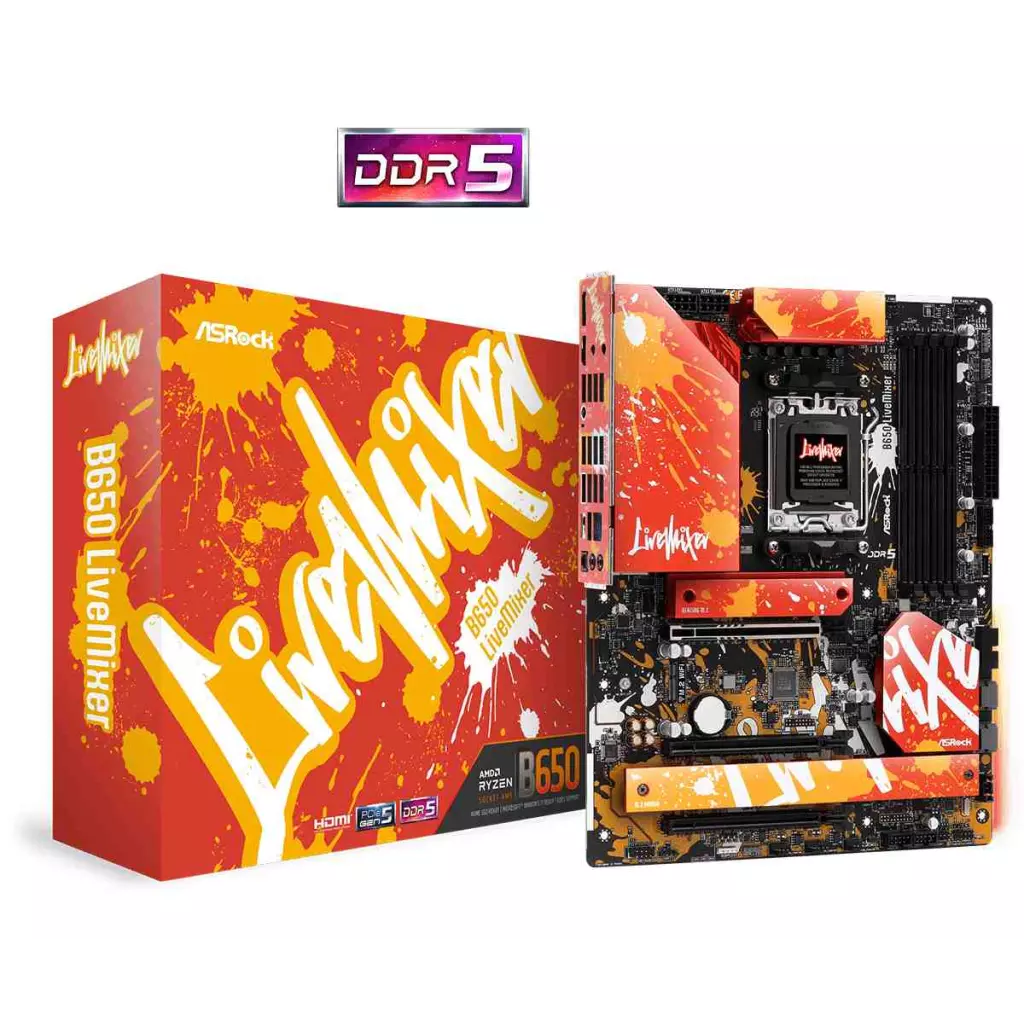

ASRock B650 LiveMixer

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 4.0 x16 slot 1x PCIe 4.0 x16 slot (podporuje x4 režim) AMD B650 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 120 Hz

Multi-GPU Podpora AMD CrossFire technologie

Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 5.0 x4 režim) AMD B650 čipová sada 2x Hyper M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 1x USB 3.2 Gen2 typ A port na zadním panelu 8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektor) 12x USB 2.0 port (8 portů na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Nahimic audio

LAN 1x Dragon RTL8125BG 2,5Gigabit LAN řadič

Interní konektory 1x konektor SPI TPM 1x konektor reproduktoru a Power LED 1x konektor RGB LED pásku 3x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 4x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x konektor Thunderbolt AIC (podporuje ASRock Thunderbolt 4 AIC Card) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu 1x M.2 slot, E Key, pro Wi-Fi modul (není součástí)

Porty na zadním panelu 1x HDMI 1x DisplayPort 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 3.2 Gen1 (USB 3.0) 8x USB 2.0 1x RJ-45 1x tlačítko BIOS Flashback 2x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

ASRock B650 LiveMixer

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 4.0 x16 slot 1x PCIe 4.0 x16 slot (podporuje x4 režim) AMD B650 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 120 Hz

Multi-GPU Podpora AMD CrossFire technologie

Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 5.0 x4 režim) AMD B650 čipová sada 2x Hyper M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 1x USB 3.2 Gen2 typ A port na zadním panelu 8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektor) 12x USB 2.0 port (8 portů na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Nahimic audio

LAN 1x Dragon RTL8125BG 2,5Gigabit LAN řadič

Interní konektory 1x konektor SPI TPM 1x konektor reproduktoru a Power LED 1x konektor RGB LED pásku 3x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 4x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x konektor Thunderbolt AIC (podporuje ASRock Thunderbolt 4 AIC Card) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu 1x M.2 slot, E Key, pro Wi-Fi modul (není součástí)

Porty na zadním panelu 1x HDMI 1x DisplayPort 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 3.2 Gen1 (USB 3.0) 8x USB 2.0 1x RJ-45 1x tlačítko BIOS Flashback 2x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

Podporuje procesory AMD Ryzen™ řady 7000 AM5 4x DDR5 DIMM, podporuje až 7200+ (OC) 3x PCIe 4.0 x16, 1x M.2 Key-E pro WiFi Možnosti grafického výstupu: 1 HDMI, 1 DisplayPort 7.1CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio 1x Blazing M.2 (PCIe Gen5x4), 2x Hyper M.2 (PCIe Gen4x4), 2x SATA3 1x USB 3.2 Gen2x2 Type-C (přední), 1x USB 3.2 Gen2 Type-C (zadní), 1x USB 3.2 Gen2 Type-A (zadní), 8x USB 3.2 Gen1 (4 zadní, 4 přední), 12x USB 2.0 (8 zadní, 4 přední) Realtek 2,5G LAN

Parametr	Hodnota
Pro procesory	AMD
Socket (patice)	Socket AM4
Chipset	AMD X570
Chipset	AMD
Počet paměťových slotů	4
Technologie paměti RAM	DDR4
Formát základní desky	ATX
Podpora RAID	1
Podpora RAID	10
PCI Express x16	2
PCI Express x1	3
USB 2	4
USB C	1
SATA 3	8
PCI	0
M.2 slot	2
3.5mm Jack	Ano
LAN	1Gbit/s
VGA	0
DVI	0
HDMI	1
DisplayPort	1
Bezdrátové připojení	bez
Led Header	Ano
COM port	Ne
LPT port	Ne
TPM	Ano

B650 LiveMixer Supports AMD Ryzen™ 7000 Series Processors 14+2+1 Phase Power Design, SPS 4 x DDR5 DIMMs, supports up to 6400+(OC) 3 PCIe 4.0 x16, 1 M.2 Key-E for WiFi Graphics Output Options: 1 HDMI, 1 DisplayPort 7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio 1 Blazing M.2 (PCIe Gen5x4), 2 Hyper M.2 (PCIe Gen4x4), 2 SATA3 1 USB 3.2 Gen2x2 Type-C (Front), 1 USB 3.2 Gen2 Type-C (Rear), 1 USB 3.2 Gen2 Type-A (Rear), 8 USB 3.2 Gen1 (4 Rear, 4 Front), 12 USB 2.0 (8 Rear, 4 Front) Realtek 2.5G LAN Unique Feature Superb Productivity - PCIe Gen5 (M.2) - Dual Channel DDR5 Rock-Solid Durability - 14+2+1 Power Phase, 60A SPS with Enlarged Heatsink Armor - Flexible Integrated I/O Shield - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) for VCore Ultrafast Connectivity - 2.5G LAN - ASRock Lightning Gaming Ports EZ Update - BIOS Flashback Button - ASRock Auto Driver Installer EZ Troubleshooter - ASRock Post Status Checker CPU - Supports AMD Socket AM5 Ryzen™ 7000 Series Processors Chipset - AMD B650 Memory - Dual Channel DDR5 Memory Technology - 4 x DDR5 DIMM Slots - Supports DDR5 non-ECC, un-buffered memory up to 6400+(OC)* - Max. capacity of system memory: 128GB - Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules BIOS - 256Mb AMI UEFI Legal BIOS with GUI support Graphics Integrated AMD RDNA™ 2 graphics (Actual support may vary by CPU) - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz - 1 x DisplayPort 1.4 with DSC (compressed), supports HDCP 2.3 and max. resolution up to 4K 120Hz Audio - 7.1 CH HD Audio (Realtek ALC897 Audio Codec) - Nahimic Audio LAN - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - Dragon RTL8125BG - Supports Dragon 2.5G LAN Software - Smart Auto Adjust Bandwidth Control - Visual User Friendly UI - Visual Network Usage Statistics - Optimized Default Setting for Game, Browser, and Streaming Modes - User Customized Priority Control Slots CPU: - 1 x PCIe 4.0 x16 Slot (PCIE1), supports x16 mode* - 1 x PCIe 4.0 x16 Slot (PCIE2), supports x4 mode* Chipset: - 1 x PCIe 4.0 x16 Slot (PCIE3), supports x4 mode* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module - Supports AMD CrossFire™ - 15µ Gold Contact in VGA PCIe Slot (PCIE1) *If M2_3 is occupied, PCIE3 will be disabled. Supports NVMe SSD as boot disks Storage CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen5x4 (128 Gb/s) mode* Chipset: - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 2 x SATA3 6.0 Gb/s Connectors *Supports NVMe SSD as boot disks Supports ASRock U.2 Kit If M2_3 is occupied, PCIE3 will be disabled. RAID - Supports RAID 0 and RAID 1 for SATA storage devices - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices* *Requires additional M.2 NVMe expansion cards to support RAID 10 Connector - 1 x SPI TPM Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 3 x Addressable LED Headers** - 1 x CPU Fan Connector (4-pin)*** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** - 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) - 1 x Front Panel Audio Connector - 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card) - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (ReDriver) *Supports in total up to 12V/3A, 36W LED Strip **Support in total up to 5V/3A, 15W LED Strip ***CPU_FAN1 supports the fan power up to 1A (12W). ****CPU_FAN2/WP supports the fan power up to 2A (24W). *****CHA_FAN1~4/WP support the fan power up to 2A (24W). CPU_FAN2/WP and CHA_FAN1~4/WP can auto detect if 3-pin or 4-pin fan is in use. Rear Panel I/O - 2 x Antenna Mounting Points - 1 x HDMI Port - 1 x DisplayPort 1.4 - 1 x Optical SPDIF Out Port - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) - 4 x USB 3.2 Gen1 Ports (USB32_12 are Lightning Gaming Ports. USB32_34 support Ultra USB Power.) - 8 x USB 2.0 Ports - 1 x RJ-45 LAN Port - 1 x BIOS Flashback Button - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack) Software and UEFI Software - ASRock Motherboard Utility (A-Tuning) - ASRock Dragon 2.5G LAN Software - ASRock Polychrome SYNC* UEFI - ASRock Full HD UEFI - ASRock Auto Driver Installer - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. Accessories - 1 x User Manual - 2 x SATA Data Cables - 4 x Screws for M.2 Sockets - 1 x Standoff for M.2 Socket Form Factor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - 8 Layer PCB OS - Microsoft® Windows® 10 64-bit / 11 64-bit Certifications - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

ASRock B650 LiveMixer

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 4x DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 až 6400+ (OC) MHz Dvoukanálová architektura paměti Podpora ECC/non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1x PCIe 4.0 x16 slot 1x PCIe 4.0 x16 slot (podporuje x4 režim) AMD B650 čipová sada 1x PCIe 4.0 x16 slot (podporuje x4 režim)

Grafika 1x HDMI port, podporující max. rozlišení 4K při 120 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 120 Hz

Multi-GPU Podpora AMD CrossFire technologie

Úložiště AMD CPU 1x Blazing M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 5.0 x4 režim) AMD B650 čipová sada 2x Hyper M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) 2x SATA 6Gb/s port Podpora ASRock U.2 Kit Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port dostupný přes interní USB konektor 1x USB 3.2 Gen2 typ C port na zadním panelu 1x USB 3.2 Gen2 typ A port na zadním panelu 8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektor) 12x USB 2.0 port (8 portů na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Nahimic audio

LAN 1x Dragon RTL8125BG 2,5Gigabit LAN řadič

Interní konektory 1x konektor SPI TPM 1x konektor reproduktoru a Power LED 1x konektor RGB LED pásku 3x konektor adresovatelného LED pásku 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ ventilátoru vodního chlazení CPU 4x 4-pin konektor ventilátoru skříně/ ventilátoru vodního chlazení CPU 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x konektor Thunderbolt AIC (podporuje ASRock Thunderbolt 4 AIC Card) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port) 1x USB 3.2 Gen2x2 typ C konektor předního panelu 1x M.2 slot, E Key, pro Wi-Fi modul (není součástí)

Porty na zadním panelu 1x HDMI 1x DisplayPort 1x optický S/PDIF výstup 1x USB 3.2 Gen2 typ C 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 4x USB 3.2 Gen1 (USB 3.0) 8x USB 2.0 1x RJ-45 1x tlačítko BIOS Flashback 2x audio jack

Rozměry 30,5 x 24,4 cm ATX formát

B650 LiveMixer

• Supports AMD Ryzen™ 7000 Series Processors
• 14+2+1 Phase Power Design, SPS
• 4 x DDR5 DIMMs, supports up to 6400+(OC)
• 3 PCIe 4.0 x16, 1 M.2 Key-E for WiFi
• Graphics Output Options: 1 HDMI, 1 DisplayPort
• 7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
• 1 Blazing M.2 (PCIe Gen5x4),
• 2 Hyper M.2 (PCIe Gen4x4),
• 2 SATA3
• 1 USB 3.2 Gen2x2 Type-C (Front),
• 1 USB 3.2 Gen2 Type-C (Rear),
• 1 USB 3.2 Gen2 Type-A (Rear),
• 8 USB 3.2 Gen1 (4 Rear, 4 Front),
• 12 USB 2.0 (8 Rear, 4 Front)
• Realtek 2.5G LAN

Unique Feature

Superb Productivity - PCIe Gen5 (M.2) - Dual Channel DDR5 Rock-Solid Durability - 14+2+1 Power Phase, 60A SPS with Enlarged Heatsink Armor - Flexible Integrated I/O Shield - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) for VCore Ultrafast Connectivity - 2.5G LAN - ASRock Lightning Gaming Ports EZ Update - BIOS Flashback Button - ASRock Auto Driver Installer EZ Troubleshooter - ASRock Post Status Checker

CPU

- Supports AMD Socket AM5 Ryzen™ 7000 Series Processors

Chipset

- AMD B650

Memory

- Dual Channel DDR5 Memory Technology - 4 x DDR5 DIMM Slots - Supports DDR5 non-ECC, un-buffered memory up to 6400+(OC)* - Max. capacity of system memory: 128GB - Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules

BIOS

- 256Mb AMI UEFI Legal BIOS with GUI support

Graphics

Integrated AMD RDNA™ 2 graphics (Actual support may vary by CPU) - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz - 1 x DisplayPort 1.4 with DSC (compressed), supports HDCP 2.3 and max. resolution up to 4K 120Hz

Audio

- 7.1 CH HD Audio (Realtek ALC897 Audio Codec) - Nahimic Audio

LAN

- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - Dragon RTL8125BG - Supports Dragon 2.5G LAN Software - Smart Auto Adjust Bandwidth Control - Visual User Friendly UI - Visual Network Usage Statistics - Optimized Default Setting for Game, Browser, and Streaming Modes - User Customized Priority Control

Slots

CPU: - 1 x PCIe 4.0 x16 Slot (PCIE1), supports x16 mode* - 1 x PCIe 4.0 x16 Slot (PCIE2), supports x4 mode* Chipset: - 1 x PCIe 4.0 x16 Slot (PCIE3), supports x4 mode* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

- Supports AMD CrossFire™ - 15µ Gold Contact in VGA PCIe Slot (PCIE1)

*If M2_3 is occupied, PCIE3 will be disabled. Supports NVMe SSD as boot disks

Storage

CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen5x4 (128 Gb/s) mode* Chipset: - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 2 x SATA3 6.0 Gb/s Connectors

*Supports NVMe SSD as boot disks Supports ASRock U.2 Kit If M2_3 is occupied, PCIE3 will be disabled.

RAID

- Supports RAID 0 and RAID 1 for SATA storage devices - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices*

*Requires additional M.2 NVMe expansion cards to support RAID 10

Connector

- 1 x SPI TPM Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 3 x Addressable LED Headers** - 1 x CPU Fan Connector (4-pin)*** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** - 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) - 1 x Front Panel Audio Connector - 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card) - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (ReDriver)

*Supports in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***CPU_FAN1 supports the fan power up to 1A (12W).

****CPU_FAN2/WP supports the fan power up to 2A (24W).

*****CHA_FAN1~4/WP support the fan power up to 2A (24W). CPU_FAN2/WP and CHA_FAN1~4/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O

- 2 x Antenna Mounting Points - 1 x HDMI Port - 1 x DisplayPort 1.4 - 1 x Optical SPDIF Out Port - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) - 4 x USB 3.2 Gen1 Ports (USB32_12 are Lightning Gaming Ports. USB32_34 support Ultra USB Power.) - 8 x USB 2.0 Ports - 1 x RJ-45 LAN Port - 1 x BIOS Flashback Button - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack)

Software and UEFI

Software - ASRock Motherboard Utility (A-Tuning) - ASRock Dragon 2.5G LAN Software - ASRock Polychrome SYNC* UEFI - ASRock Full HD UEFI - ASRock Auto Driver Installer - ASRock Instant Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Accessories

- 1 x User Manual - 2 x SATA Data Cables - 4 x Screws for M.2 Sockets - 1 x Standoff for M.2 Socket

Form Factor

- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - 8 Layer PCB

OS

- Microsoft Windows 10 64-bit / 11 64-bit

Certifications

- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)
